7A-172  AUTOMATIC TRANSMISSION (AW30-40LE)





248RY00055



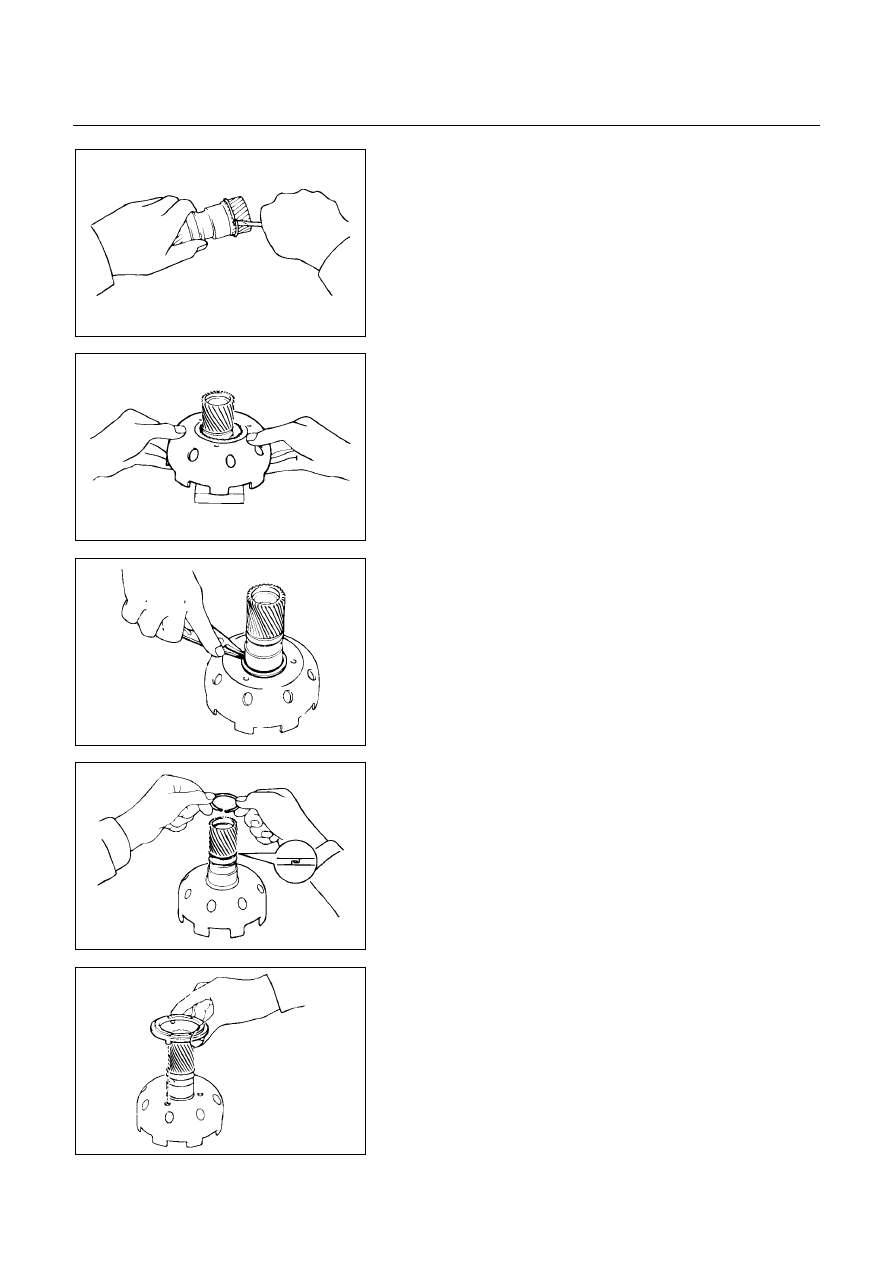

Reassembly steps

1.  Planetary sun gear
2. Snap ring

Install snap ring to planetary sun gear.




248RY0056



3.  Sun gear input drum

Place a wooden block, etc. as a work stand and place
the planetary sun gear onto it.
Install the sun gear input drum onto the planetary sun
gear.




248RY00053



4. Snap ring

Install snap ring with snap ring pliers.




248RY00052



5.  Oil seal ring (Metal)

Coat the two oil seal rings with ATF.
Install the two oil seal rings onto the planetary sun gear.
NOTE:
Do not spread the ring ends too much.




248RY00057



6. Thrust washer (Plastic)

Install thrust washer.
NOTE:
Make sure that the lugs fit into the holes on the sun
gear input drum.


AUTOMATIC TRANSMISSION (AW30-40LE)  7A-173



248RY00058



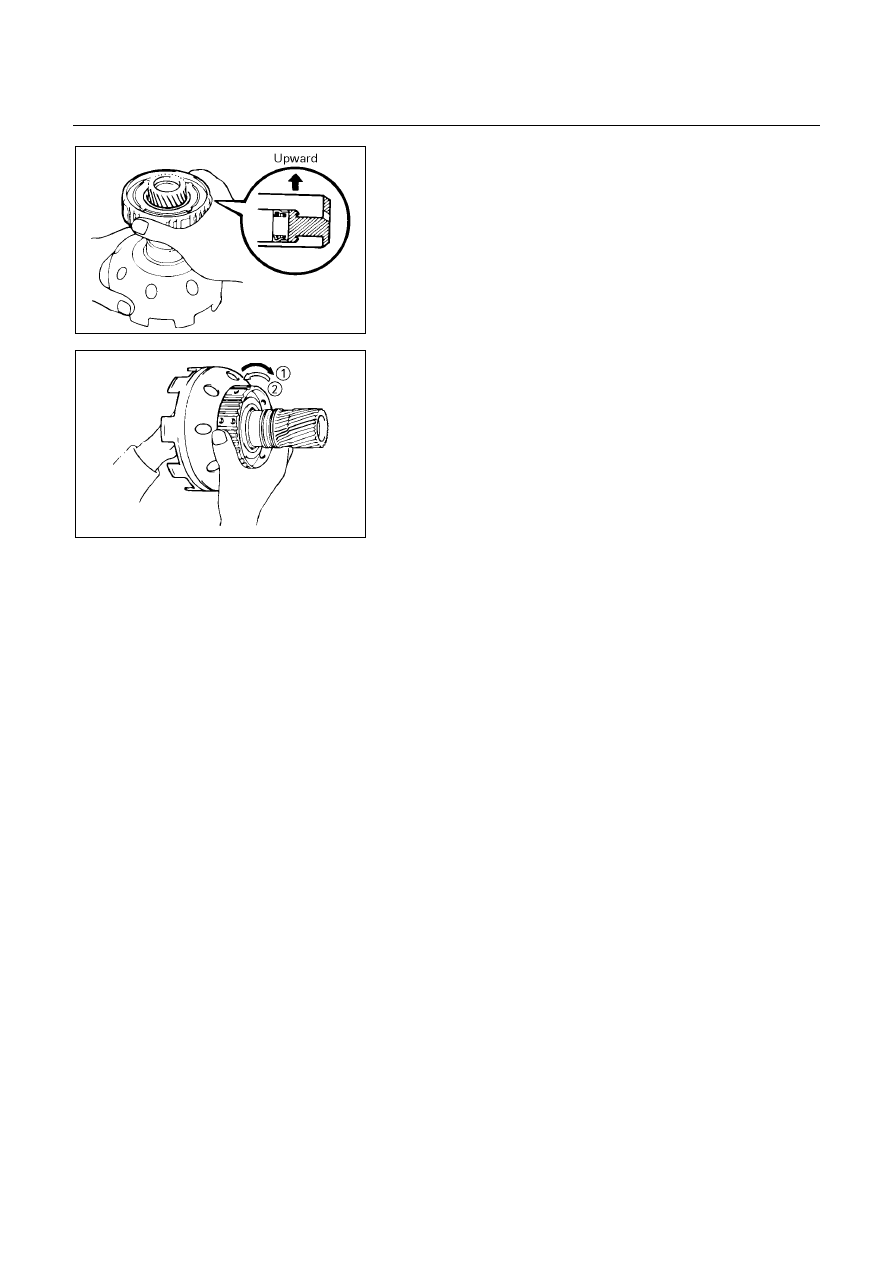

7.  One-way clutch and second brake hub

Install assembled No.1 one-way clutch and second
brake hub onto planetary sun gear as shown.




248RY00051



Check operation of No.1 one-way clutch

Hold the planetary sun gear and turn the second brake
hub.
The second brake hub should turn freely clockwise and
should lock counterclockwise.

①: Free

②: Lock




7A-174  AUTOMATIC TRANSMISSION (AW30-40LE)

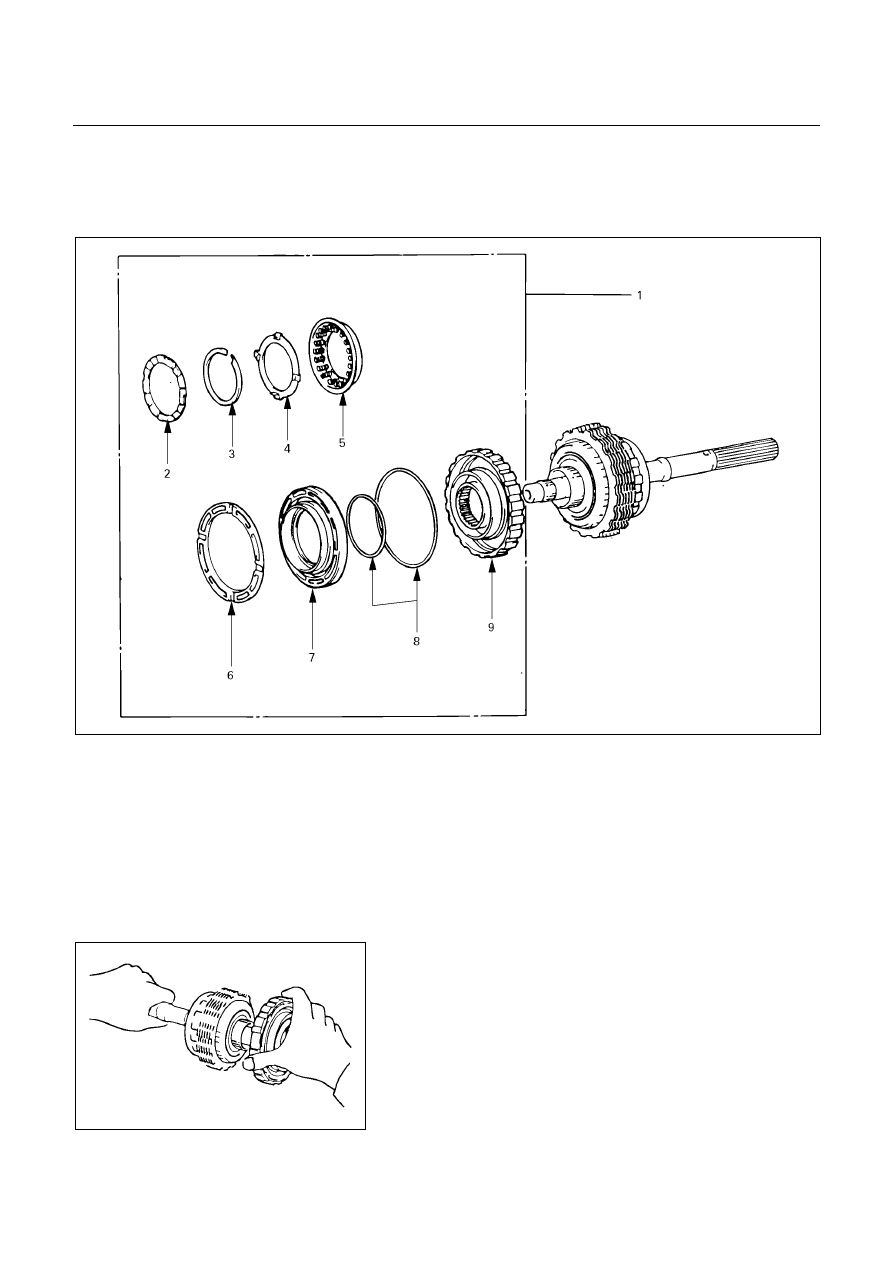

SECOND BRAKE ASSEMBLY (B-2)

DISASSEMBLY





246R200001



Disassembly steps





1.  Second brake assembly
2.  Thrust washer (Plastic)
3. Snap

ring

4. Spring

retainer

5. Piston

return

spring



6. Piston

sleeve

7.  Second brake piston
8. O-ring
9.  Second brake drum







246RY00007



Disassembly steps

1.  Second brake assembly

Remove second brake assembly from output shaft.


AUTOMATIC TRANSMISSION (AW30-40LE)  7A-175



247RY00001



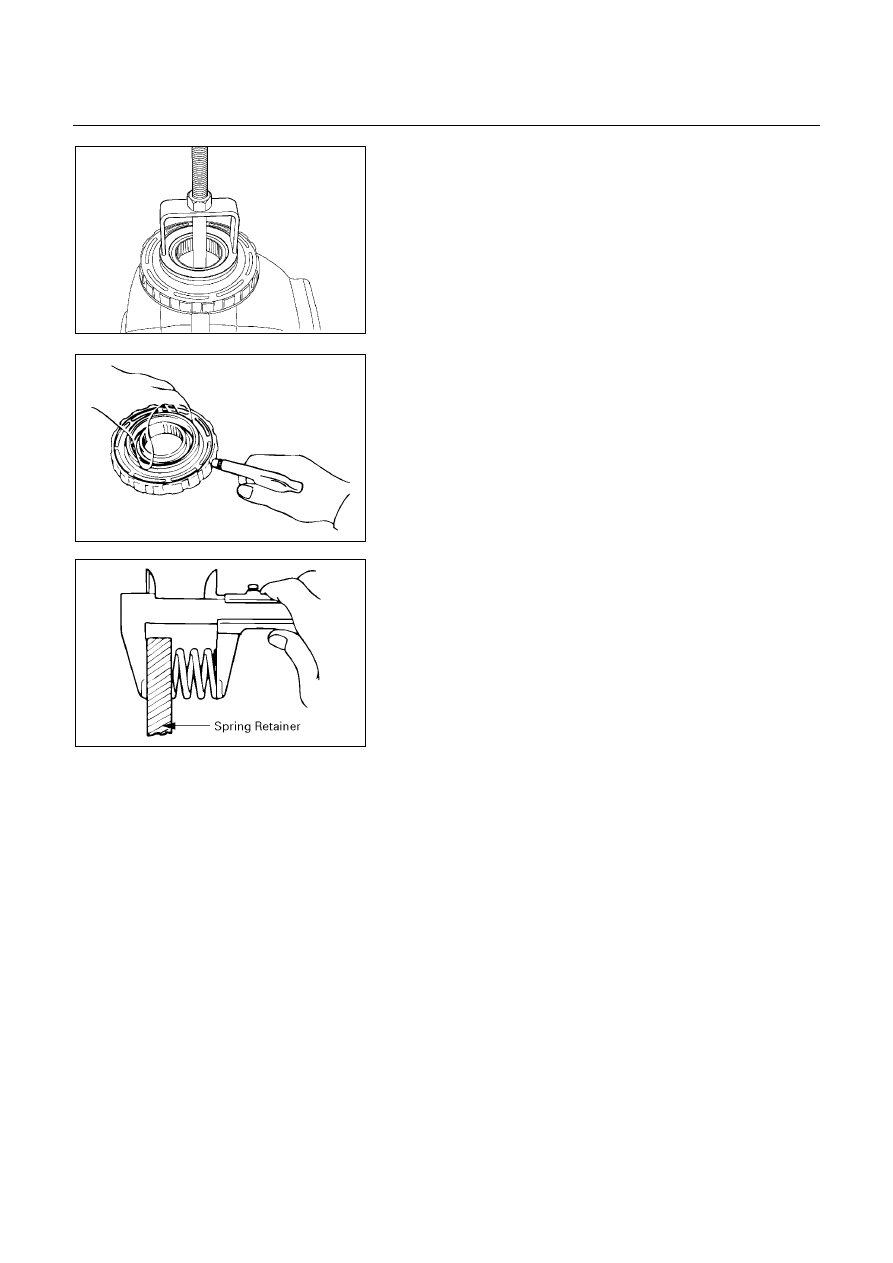

2. Thrust washer (Plastic)
3. Snap ring

Place special tool on the spring retainer, and compress
the return spring.
Spring compressor: 5-8840-0254-0 (J-25048)
Remove the snap ring with snap ring pliers.

4. Spring retainer
5.  Piston return spring
6. Piston sleeve



246RY00008



7.  Second brake piston

Holding the second brake piston by hand, apply
compressed air to the second brake drum to remove
the second brake piston.
Remove the second brake piston.

8. O-ring
9.  Second brake drum





247RY00034



INSPECTION AND REPAIR

Check piston return spring

Using calipers, measure the free length of the return
spring.
Standard length: 18.38 mm (0.7236 in)
