7A-168  AUTOMATIC TRANSMISSION (AW30-40LE)

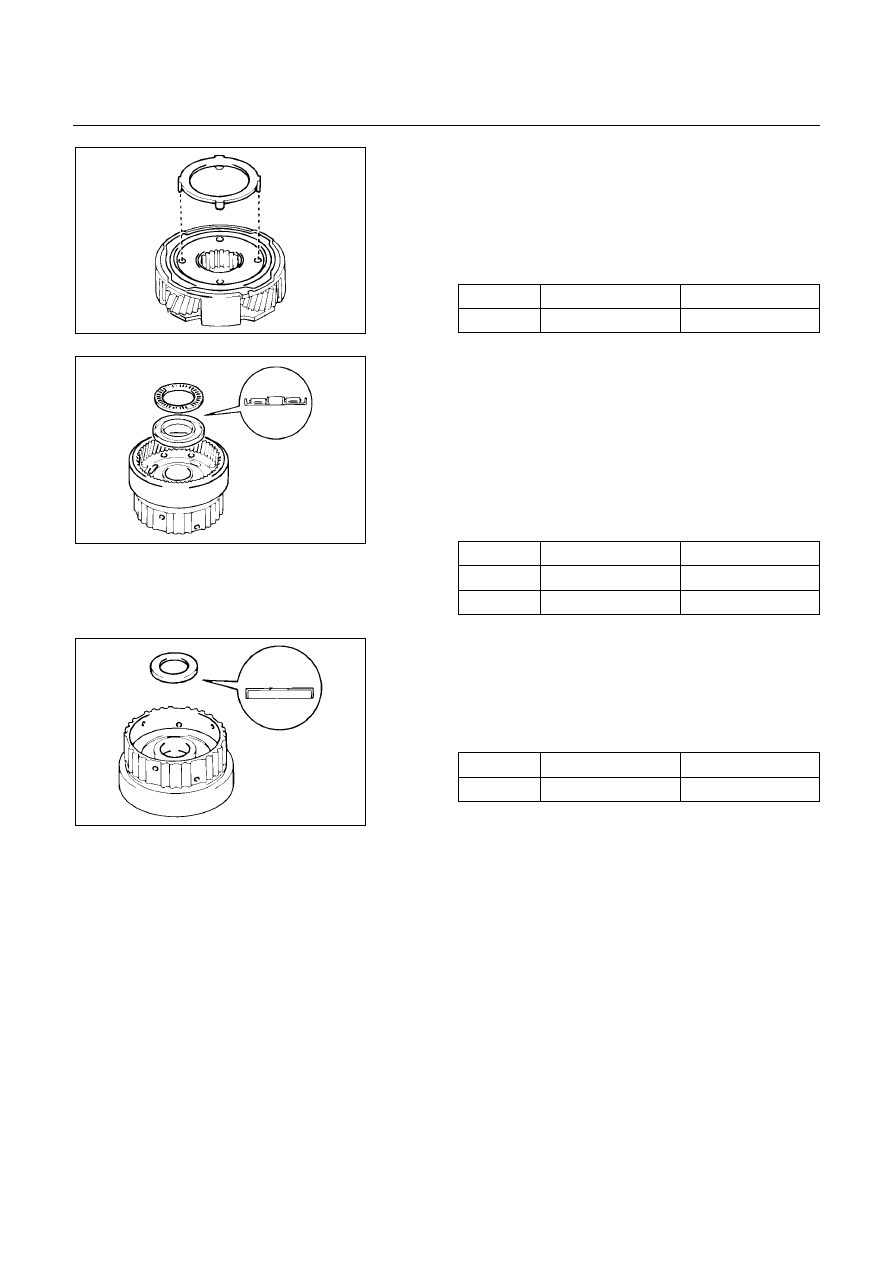

4. Race (Metal)

Turn over the planetary gear and install the race.
Make sure that the lugs fit into the holes on the front
planetary gear.

Race diameter (Reference)



Inside

Outside



Race

34.3 mm (1.350 in)  47.8 mm (1.882 in)



247RY00024





5.  Front planetary ring gear
6. Race
7. Thrust bearing

Coat the race and bearing with petroleum jelly.
Install the race and bearing onto the rear side of the
front planetary ring gear.

Race and bearing diameter (Reference)



Inside

Outside



Race

25.98 mm (1.0228 in) 48.87 mm (1.9240 in)



Bearing

26.0 mm (1.024 in)  46.7 mm (1.839 in)



247RY00025





8. Race

Turn over the planetary ring gear and install the race
onto the front side of the front planetary ring gear.

Race diameter (Reference)



Inside

Outside



Race

26.8 mm (1.055 in)  47.0 mm (1.850 in)



247RY00026







AUTOMATIC TRANSMISSION (AW30-40LE)  7A-169

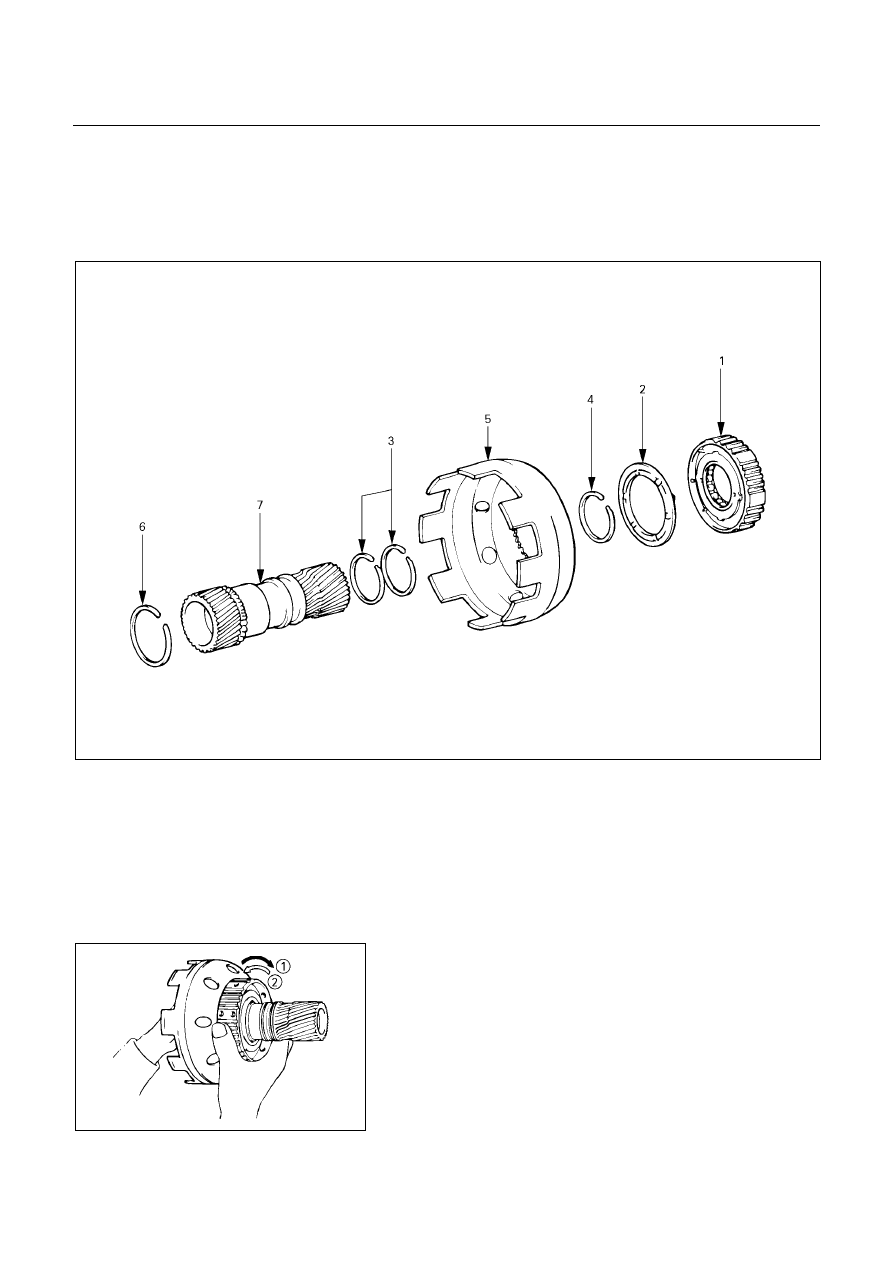

PLANETARY SUN GEAR AND NO.1

ONE-WAY CLUTCH

DISASSEMBLY





248R200005



Disassembly steps





1.  One-way clutch and second brake hub
2.  Thrust washer (plastic)
3.  Oil seal ring (Metal)
4. Snap

ring



5.  Sun gear input drum
6. Snap

ring

7.  Planetary sun gear







248RY00051



Disassembly steps

Check operation of No.1 one-way clutch

Hold the planetary sun gear and turn the second brake
hub.
The second brake hub should turn freely clockwise and
should lock counterclockwise.

①: Free

②: Lock



7A-170  AUTOMATIC TRANSMISSION (AW30-40LE)





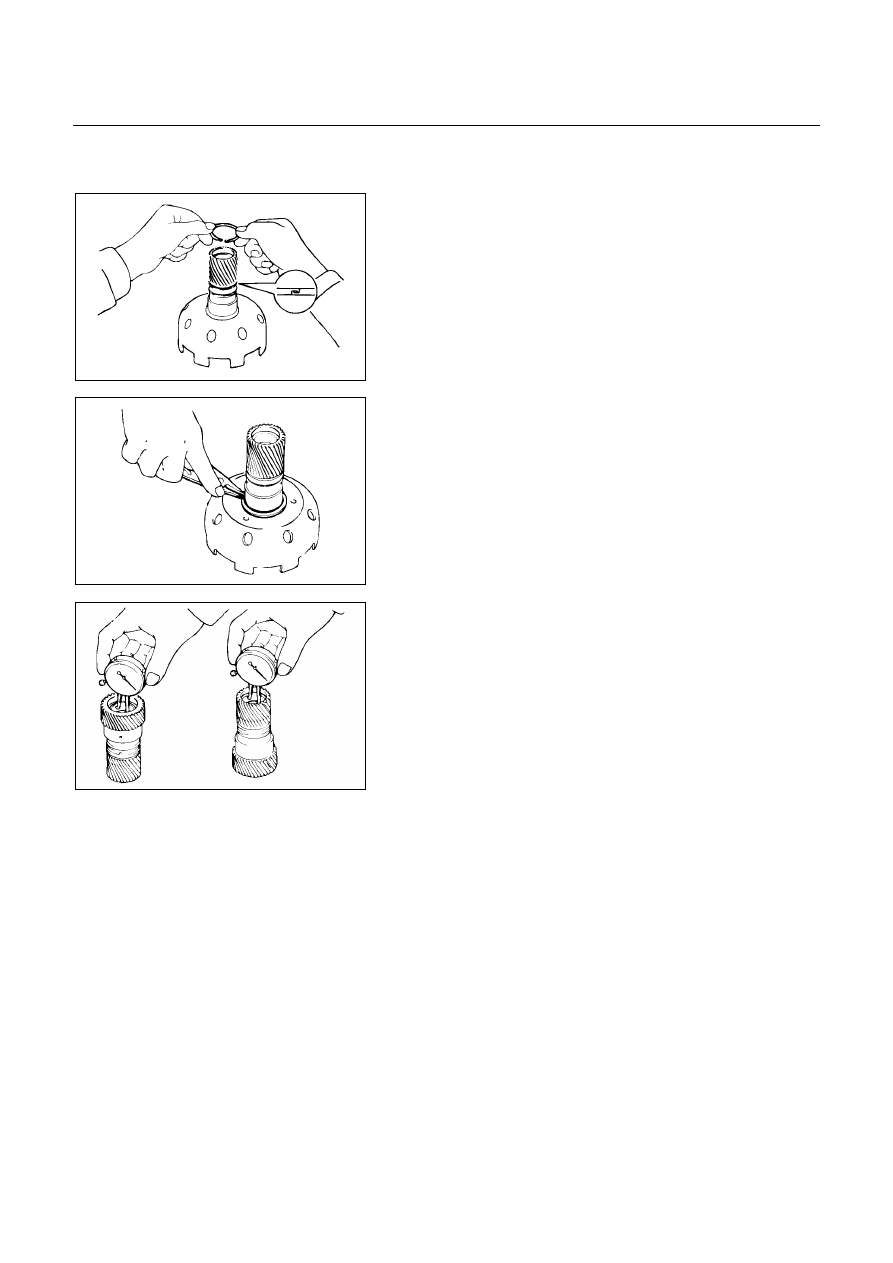

1.  One-way clutch and second brake hub
2. Thrust washer (plastic)



248RY00052



3.  Oil seal ring (Metal)

Remove two oil seal rings.





248RY00053



4. Snap ring

Remove the snap ring with snap ring pliers.

5.  Sun gear input drum
6. Snap ring
7.  Planetary sun gear



248RY00054



INSPECTION AND REPAIR

Check planetary sun gear bushing

Using a dial indicator, measure the inside diameter of
the planetary sun gear bushing.
Maximum inside diameter: 27.08 mm (1.0661 in)
If the inside diameter is greater than the maximum,
replace the planetary sun gear.





AUTOMATIC TRANSMISSION (AW30-40LE)  7A-171

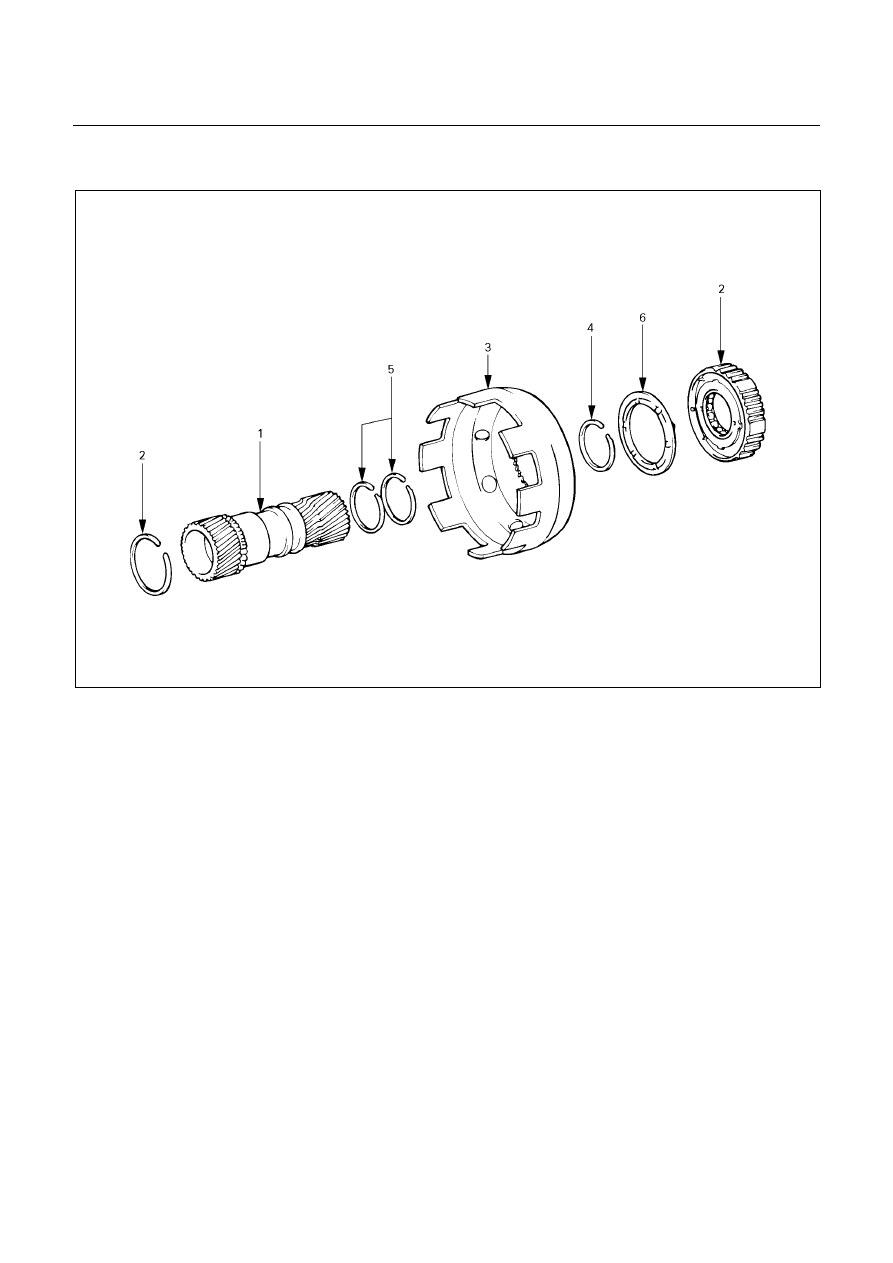

REASSEMBLY





248R200006



Reassembly steps





1. Planetary

sun

gear

2. Snap

ring

3.  Sun gear input drum
4. Snap

ring



5.  Oil seal ring (Metal)
6. Thrust

washer

(Plastic)

7.  One-way clutch and second brake hub
