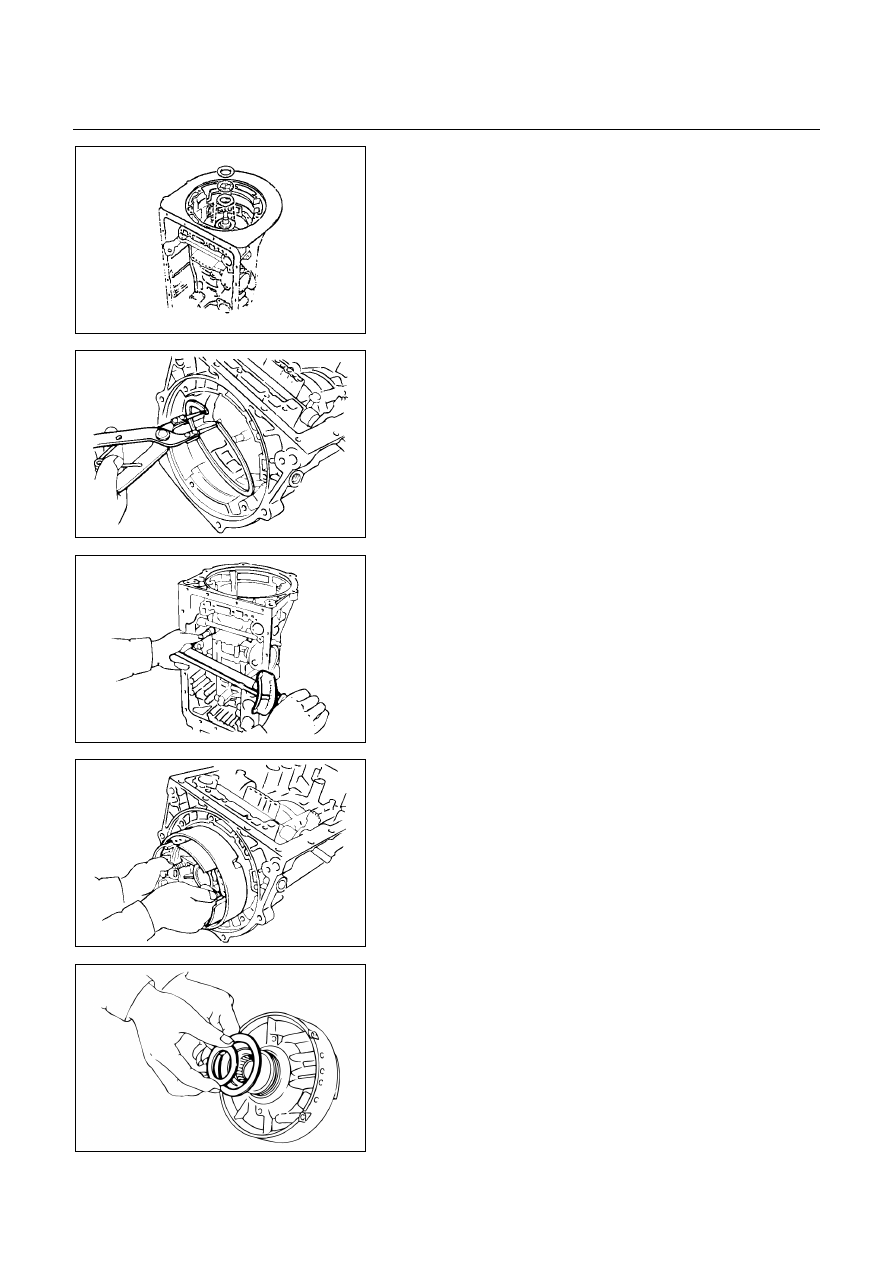

7A-112  AUTOMATIC TRANSMISSION (AW30-40LE)



247RY00003



8. Bearing and race

Remove the thrust bearing and two races.



246RY00002



9. Snap ring

Using snap ring pliers, remove the snap ring.



252RY00004



10. OD support

Remove two bolts fixing the overdrive support assembly
to the transmission case.



252RY00005



Install two removed bolts to the OD support, and pull
out the OD support assembly.



252RY00006



11. Race

Remove the race from OD support.

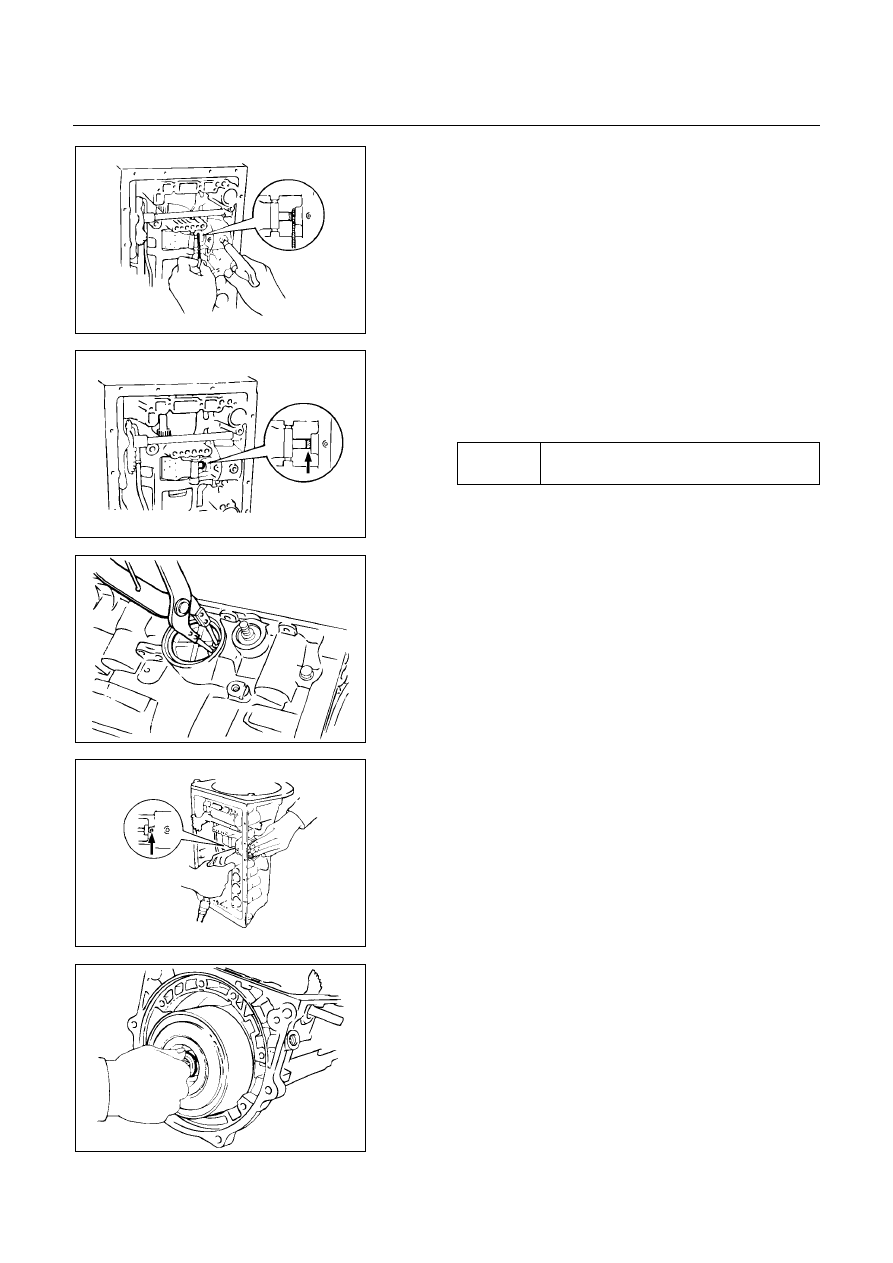

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-113



248RY00004



Check piston stroke of second coast brake (B-1)

Place a mark on the second coast brake piston rod as
shown in the figure.
Using feeler gauge, measure the stroke applying the
compressed air (390 – 780 kPa, 4 – 8 kg/cm

2

 or 57 –

114 psi) as shown in the figure.
Piston stroke: 1.5 – 3.0 mm (0.059 – 0.118 in)

If the values are nonstandard, replace piston rod and
recheck piston stroke.
If piston stroke is nonstandard, replace brake band.
There are two piston rods.

71.4 mm (2.811 in)

Rod length

72.9 mm (2.870 in)



248RY00005







248RY00006



12. Snap ring

Using snap ring pliers, remove the snap ring.



248RY00007



13. Second coast brake piston assembly

Applying compressed air to the oil hole, remove the
second coast brake piston assembly.



248RY00008



14. Direct clutch and forward clutch

Remove the direct clutch and forward clutch from the
transmission case.

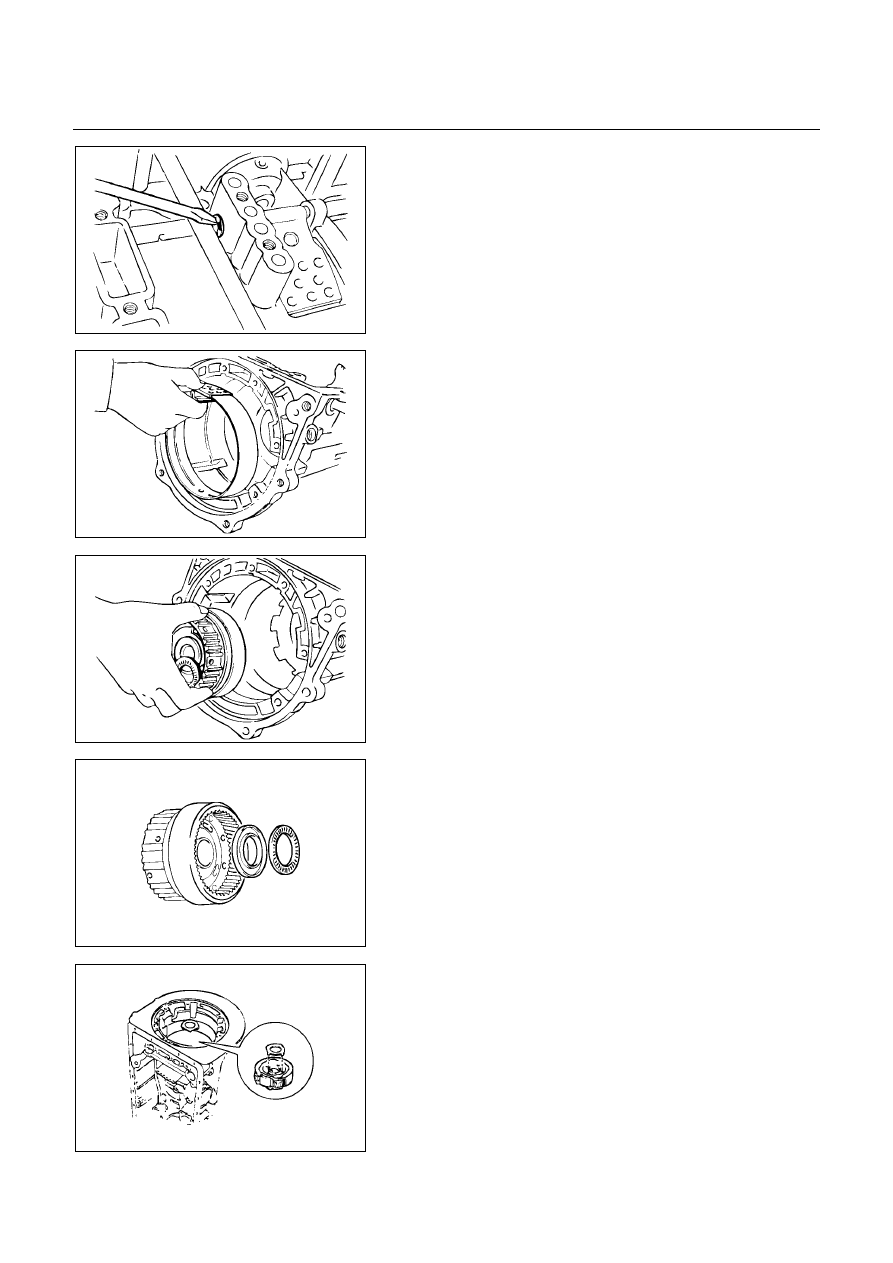

7A-114  AUTOMATIC TRANSMISSION (AW30-40LE)



248RY00009



15. E-ring and pin

Remove the E-ring from the pin.
Remove the pin from the brake band.



248RY00010



16. Second coast brake band

Remove the second coast brake band from the
transmission case.



247RY00004



17. Front planetary ring gear

Remove the front planetary ring gear from the
transmission case.



247RY00005



18. Bearing and race

Remove the bearing and race.



247RY00006



19. Race

Remove the race.

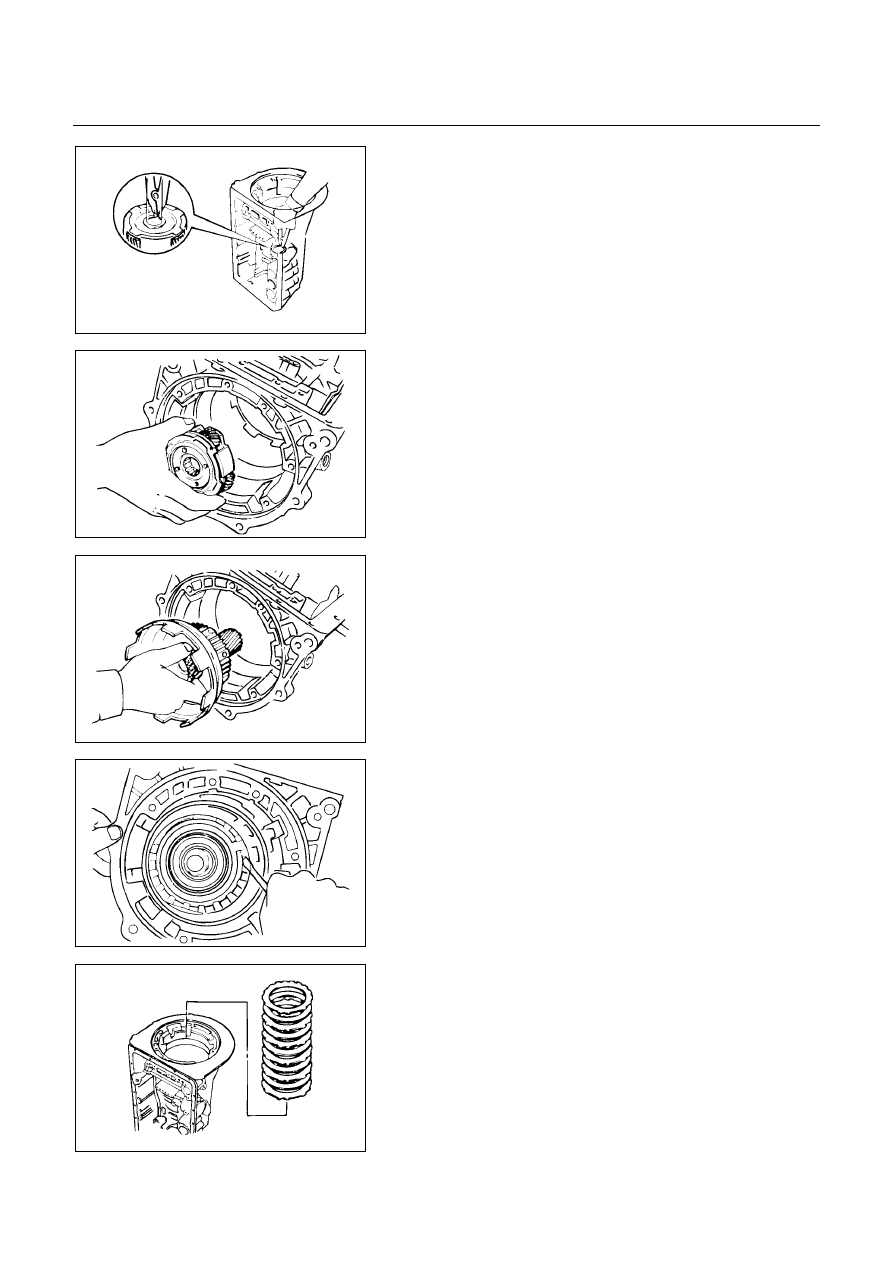

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-115



248RY00011



20. Snap ring

Using snap ring pliers, remove the snap ring.
NOTE:
Hold the output shaft to prevent it from falling.
The output shaft falls when the snap ring is
removed.



247RY00007



21. Front planetary gear

Remove the front planetary gear from the transmission
case.



248RY00012



22. Drum and one-way clutch

Remove sun gear input drum and one-way clutch.



248RY00014



23. Snap ring

Using two screwdrivers, remove the snap ring.



248RY00015



24. Flange, plate and disc

Remove the flange, five discs and five plates.
