7A-88  AUTOMATIC TRANSMISSION (AW30-40LE)

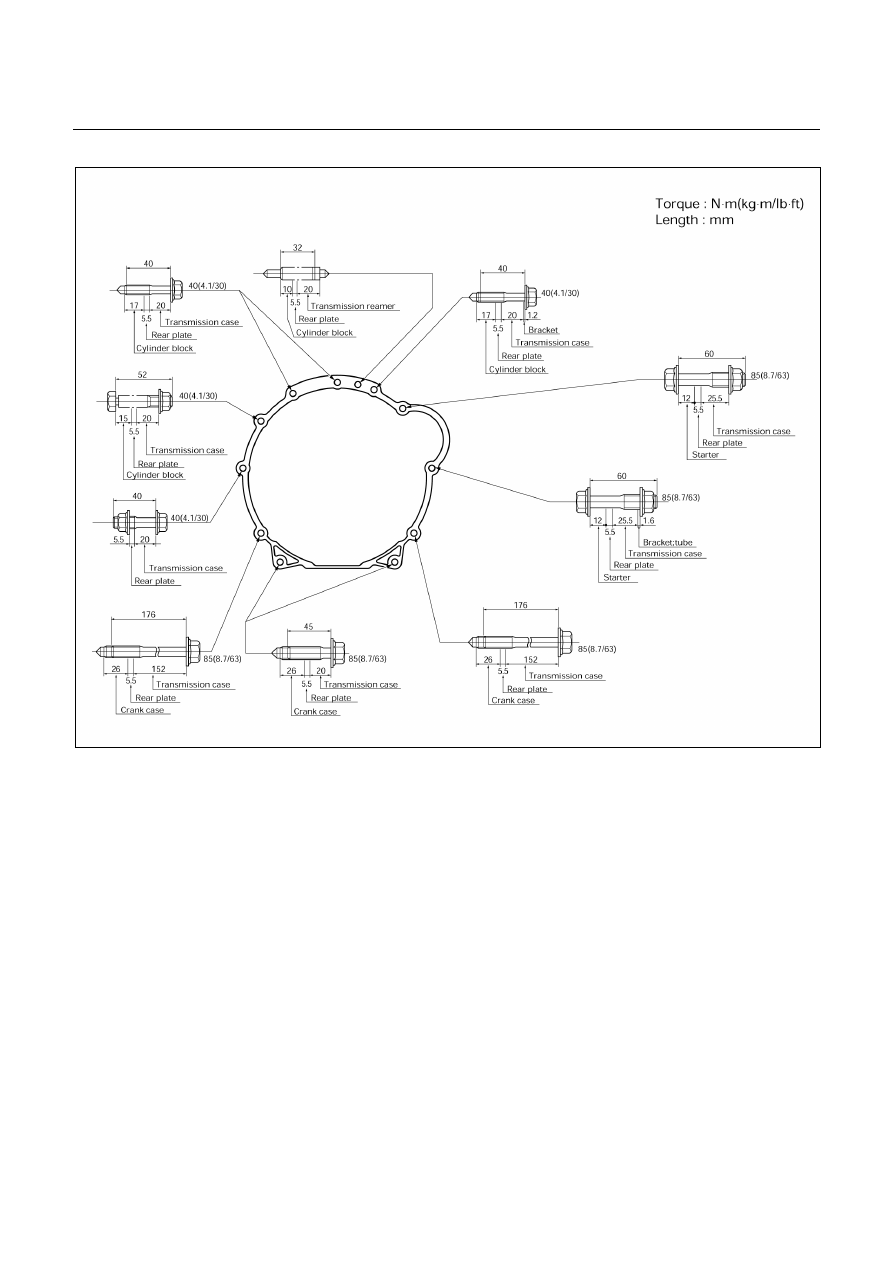

Engine – Transmission Bolt Torque



225R200005

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-89

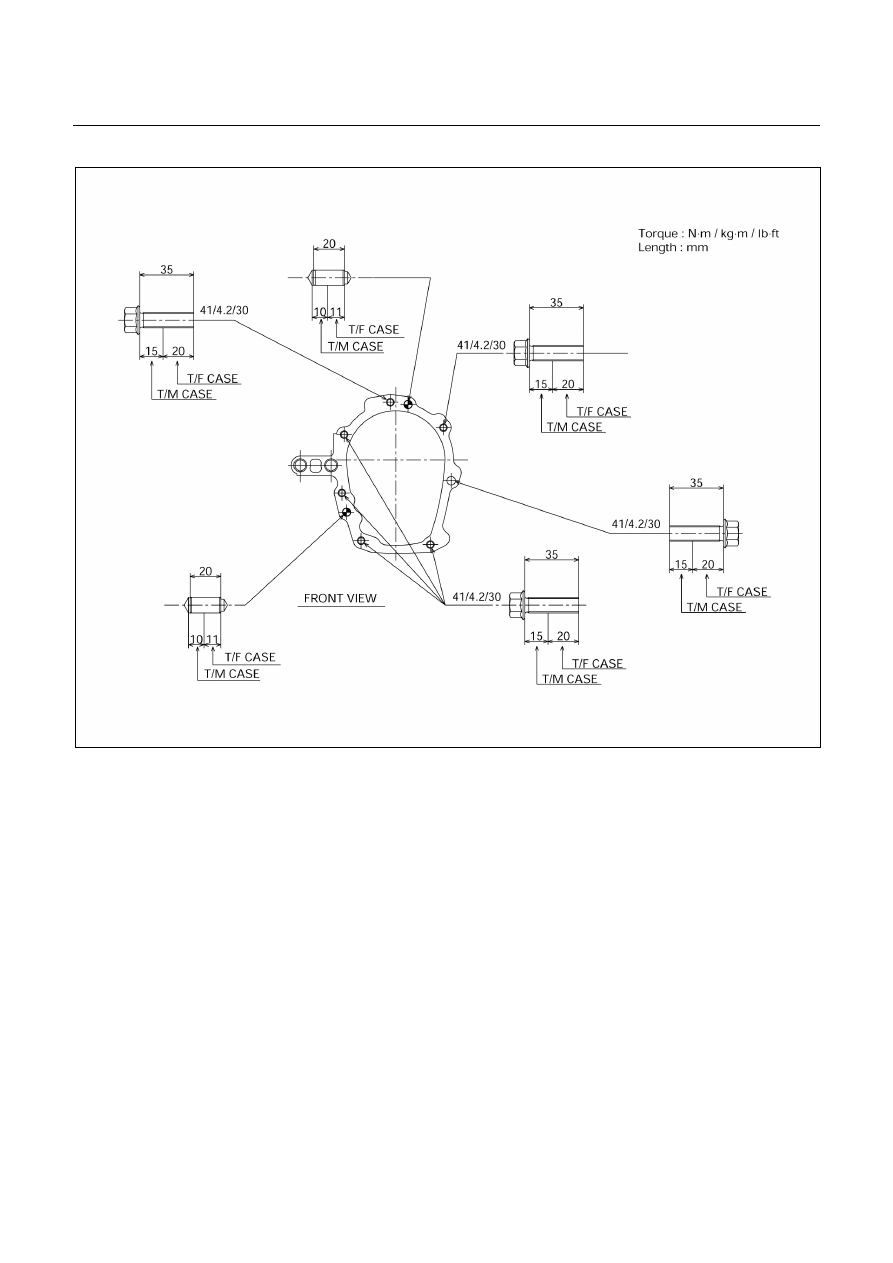

Transmission-Transfer Case Bolt Torque (Reference)



260RY00001

7A-90  AUTOMATIC TRANSMISSION (AW30-40LE)

UNIT REPAIR





MAJOR COMPONENTS

Disassembly, inspection and reassembly of each
component group is indicated in the following chapter.
Before reassembly, make sure, again, that all component
groups are assembled correctly.
If something wrong is found in a certain component group
during assembly, inspect and repair this group
immediately.


GENERAL ASSEMBLY NOTES:

1. The automatic transmission is composed of highly

precision-finished parts, necessitating careful inspection
before assembly because even a small nick could cause
fluid leakage or affect performance.

2. Before assembling new clutch discs and brake bands,

soak them in automatic transmission fluid for at least thirty
minutes.

3.  Apply automatic transmission fluid on the sliding or rotating

surfaces of parts before assembly.

4.  Use petroleum jelly to keep small parts in their palces.
5. Do not use adhesive cements on gaskets and similar

parts.

6.  When assembling the transmission, be sure to use new

gaskets and O-rings.

7.  Dry all parts with compressed air – never use shop rags.

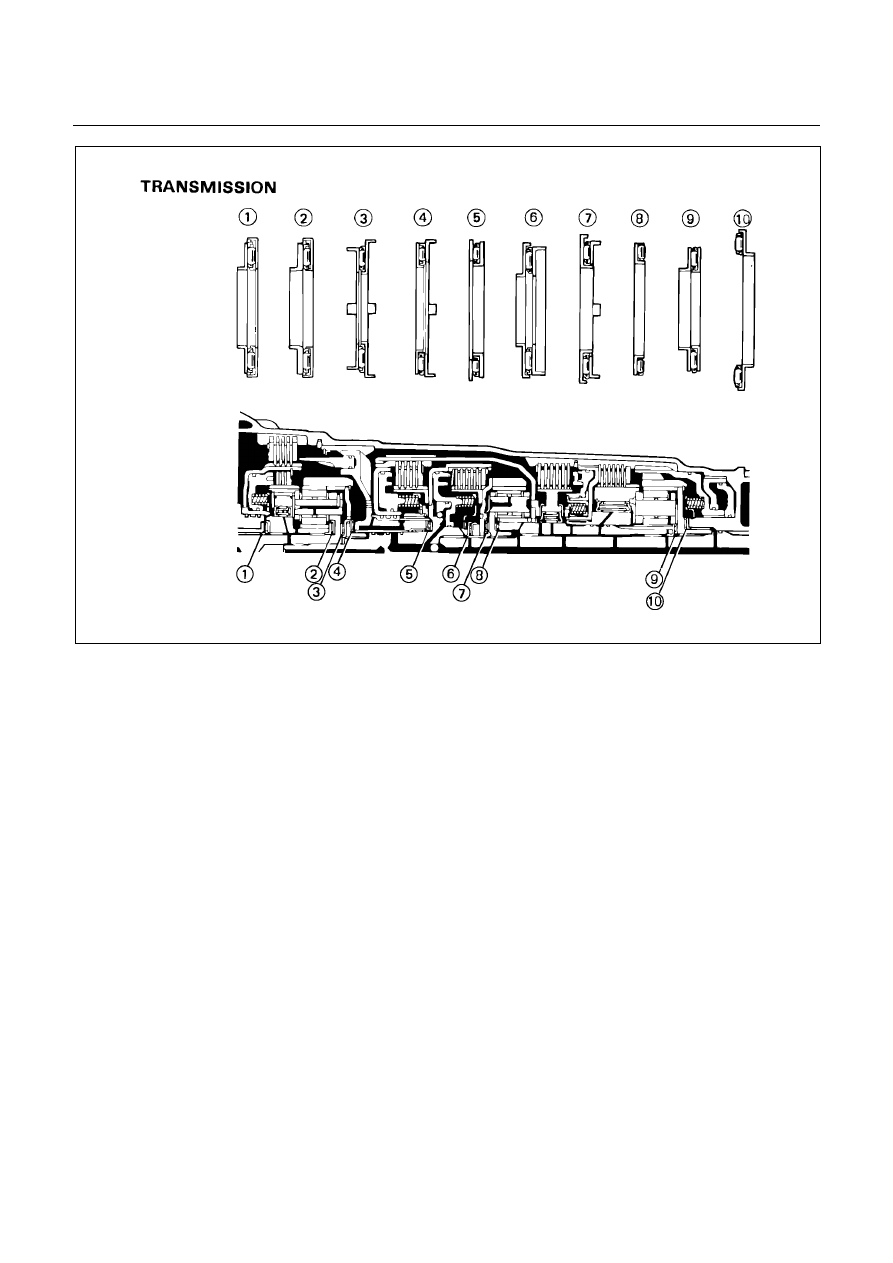

8. Be sure to install the thrust bearings and races in the

correct direction and position.











AUTOMATIC TRANSMISSION (AW30-40LE)  7A-91



240RY00022
