Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 374

7A-44  AUTOMATIC TRANSMISSION (AW30-40LE)

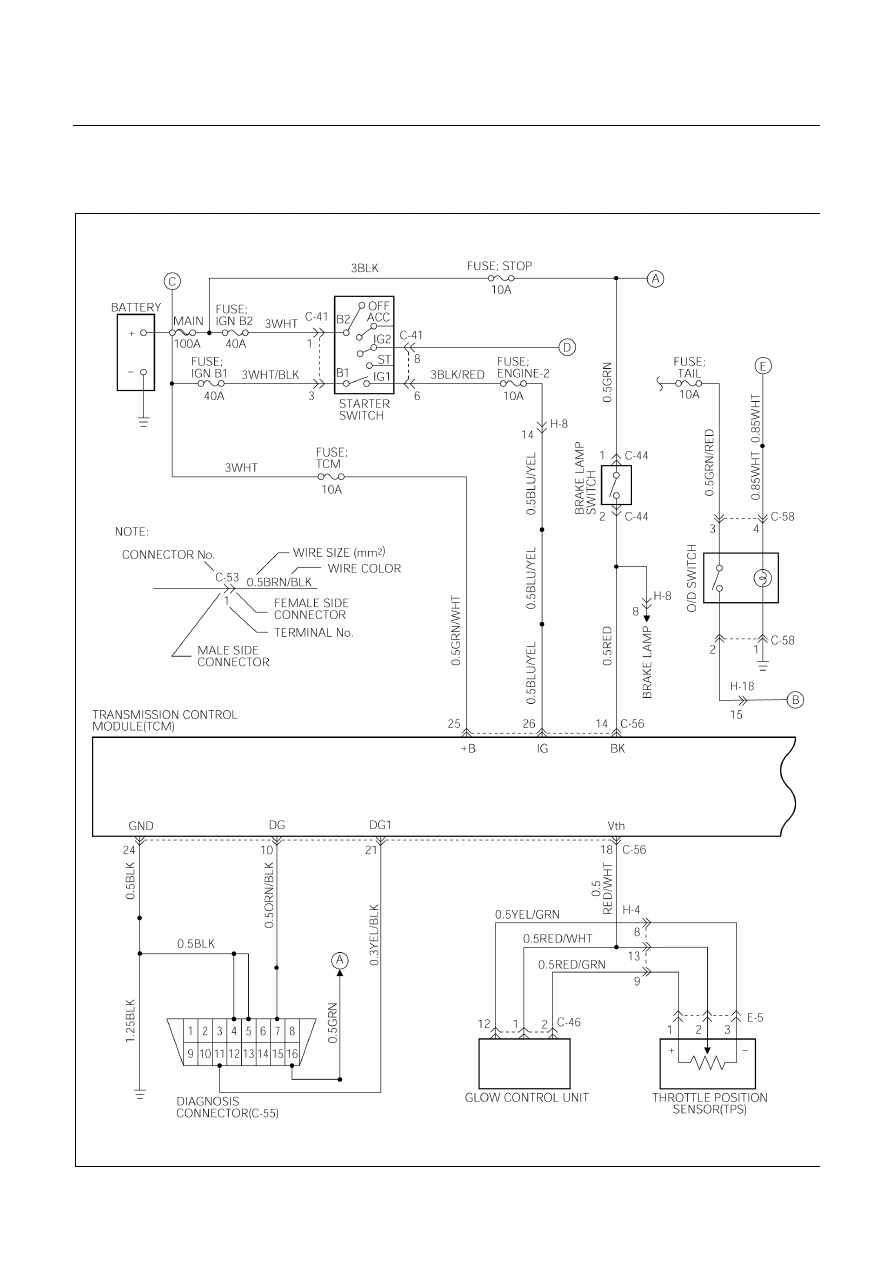

WIRING DIAGRAM

UBS



D07R200022

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-45

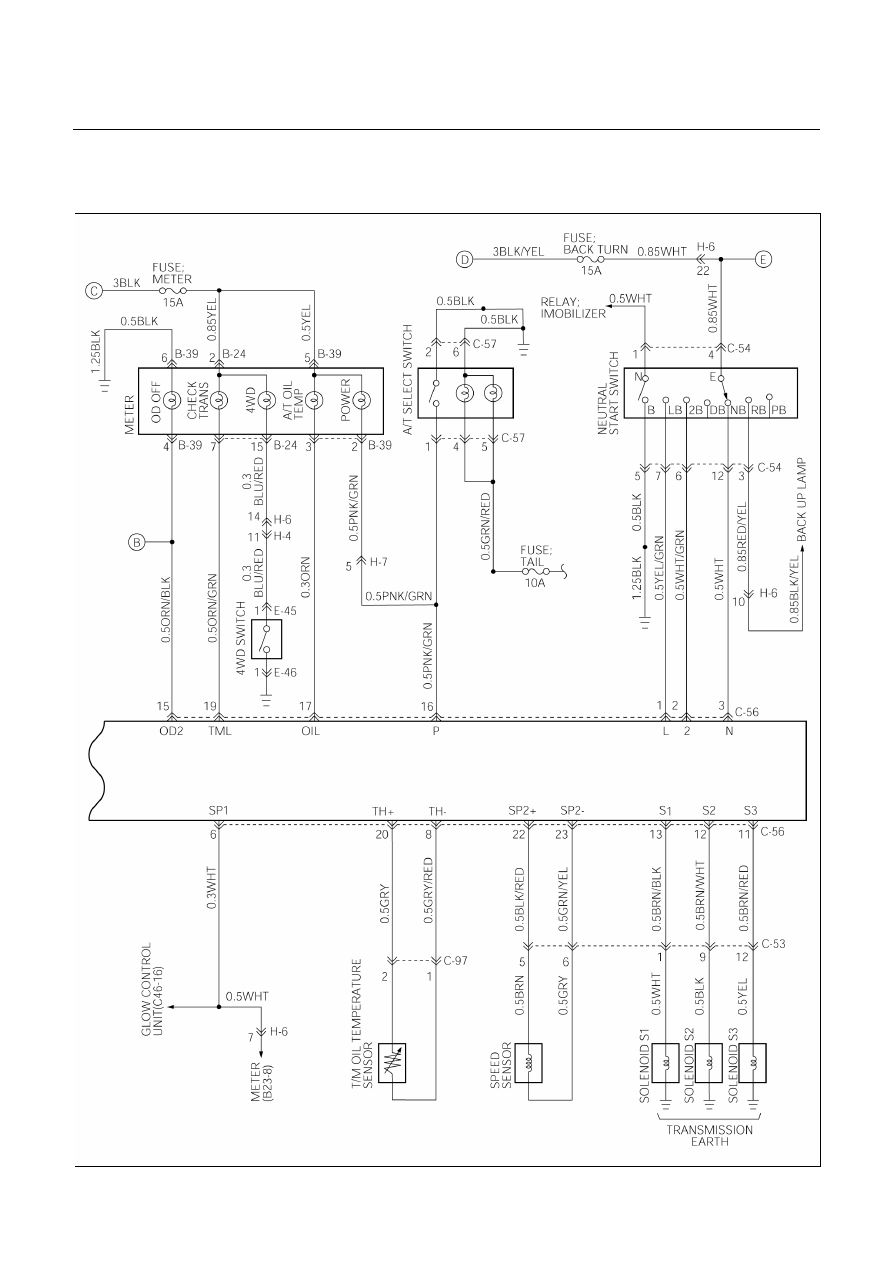

WIRING DIAGRAM

TF



D07R200019

7A-46  AUTOMATIC TRANSMISSION (AW30-40LE)

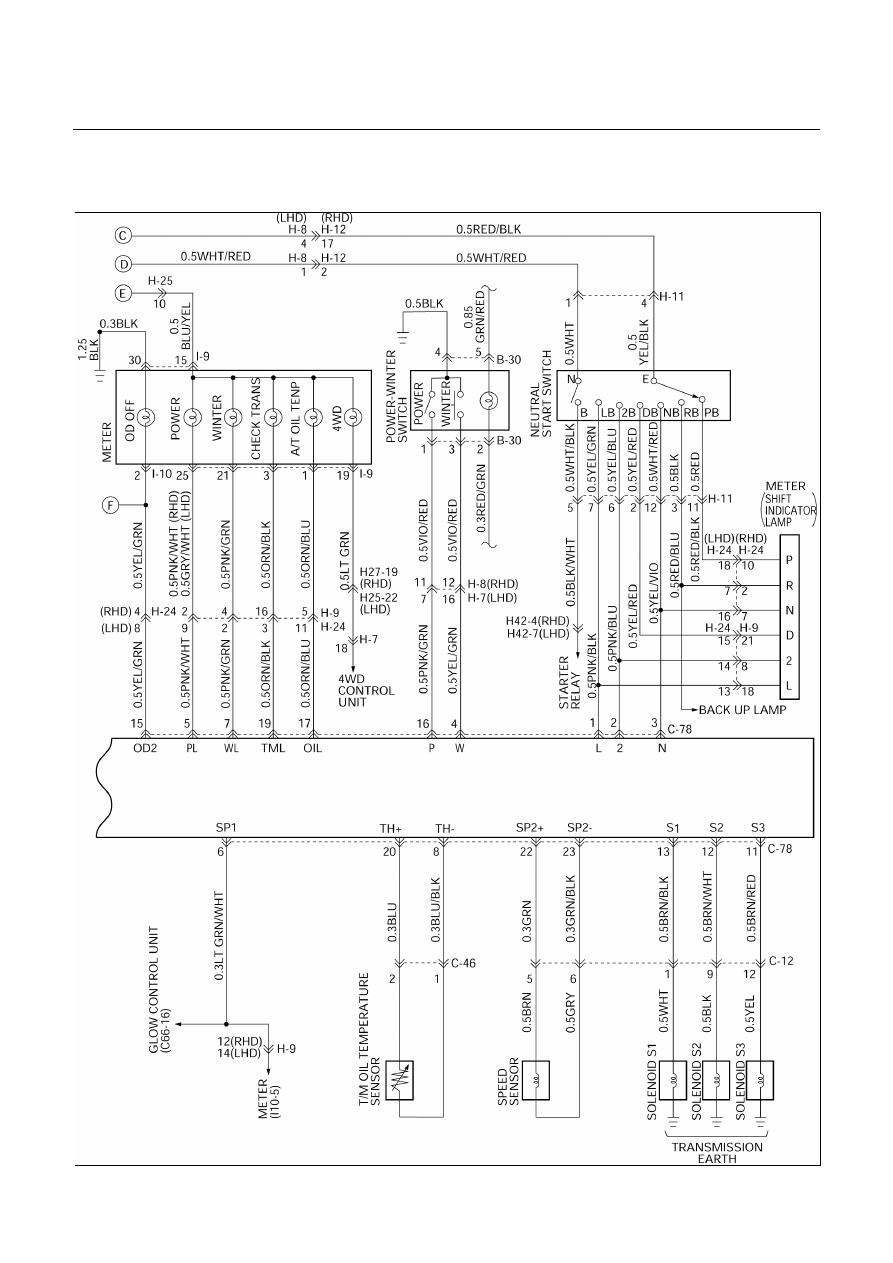

WIRING DIAGRAM

TF



D07R200020

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-47

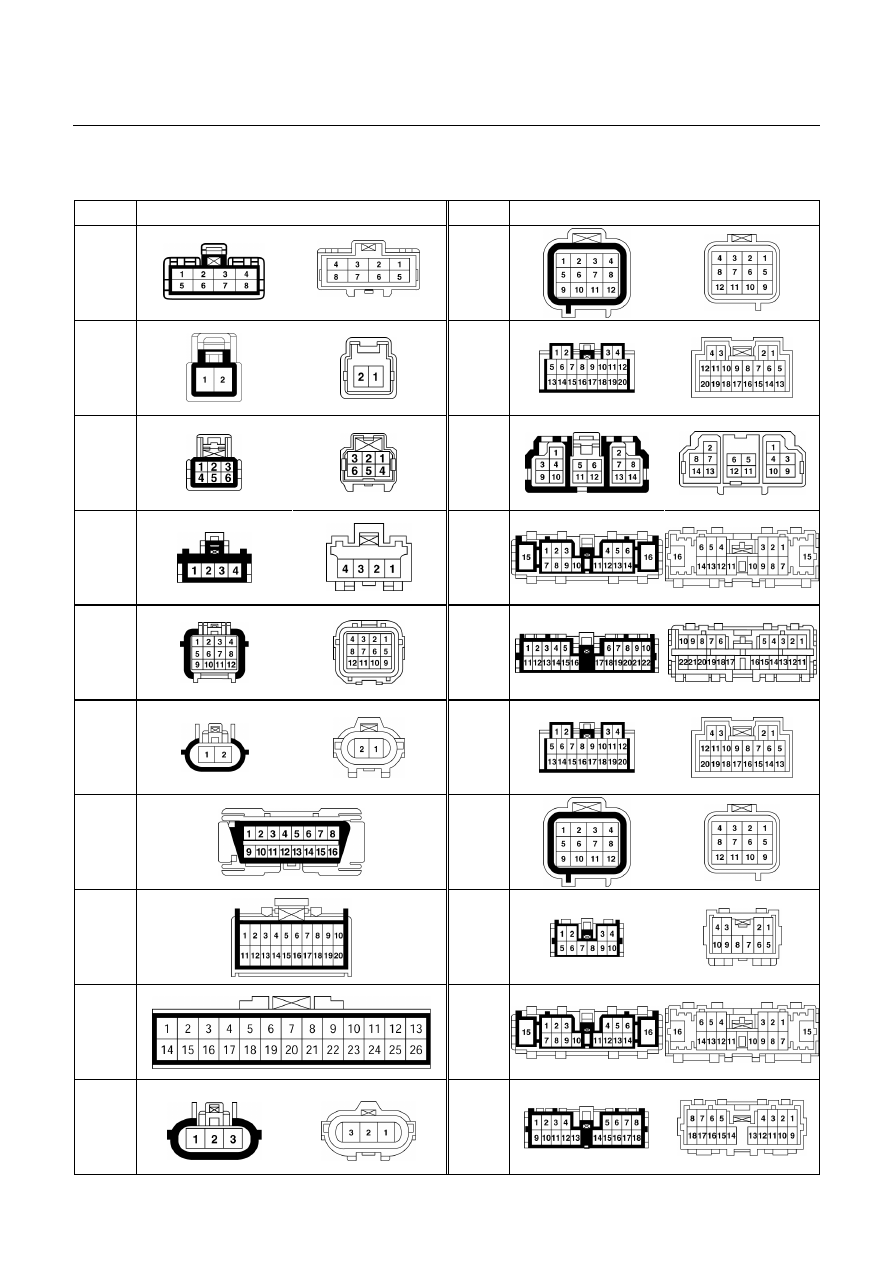

CONNECTOR LIST

(UBS)

No. Connector

face No. Connector

face

B-11





H-4





B-14





H-7





B-30





H-8

(RHD)





B-35





H-8

(LHD)



C-12





H-9

(RHD)



C-46





H-9

(LHD)





C-63



H-11







C-66



H-12

(RHD)





C-78



H-24

(RHD)



E-5





H-24

(LHD)
