Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 364





7A-4  AUTOMATIC TRANSMISSION (AW30-40LE)

GENERAL DESCRIPTION

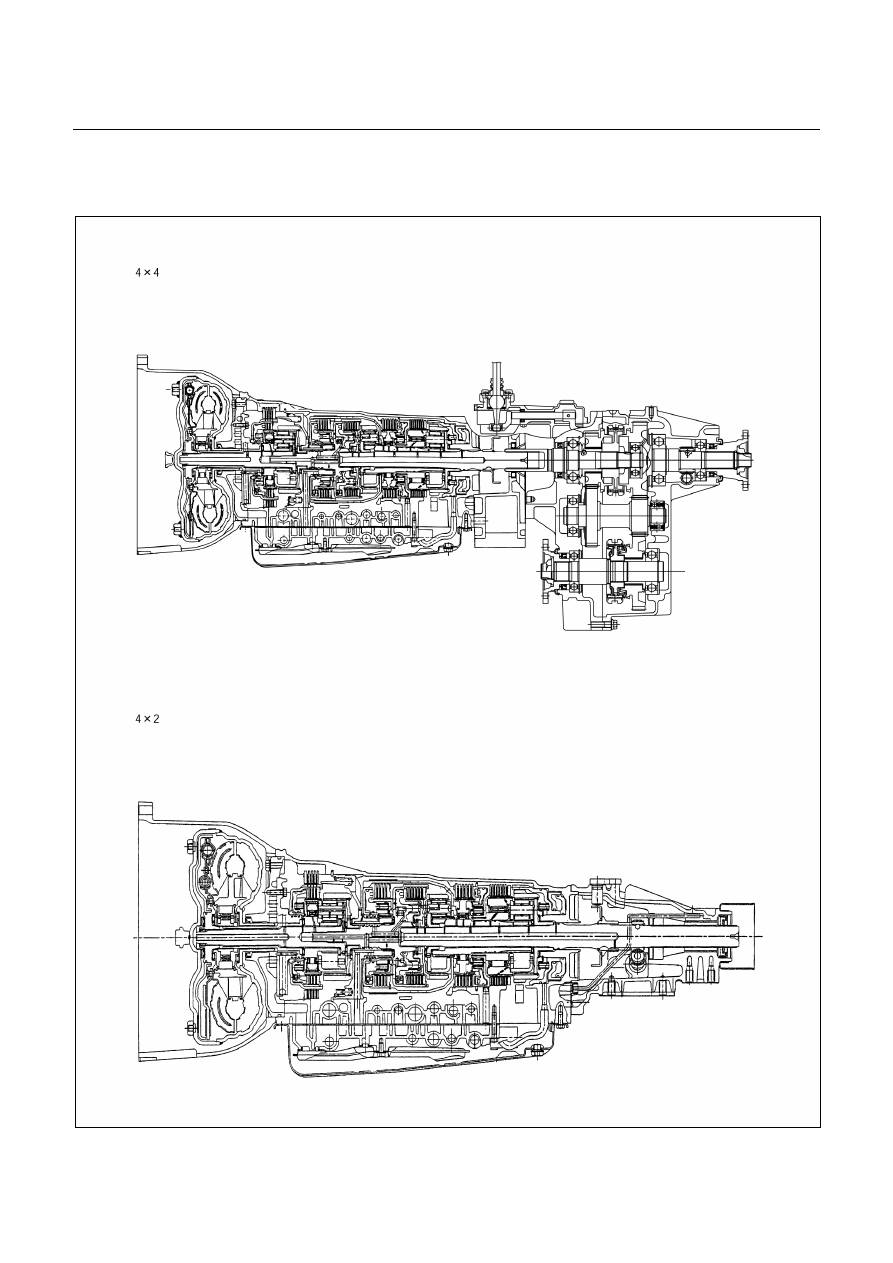

CONSTRUCTION



A07R200001

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-5

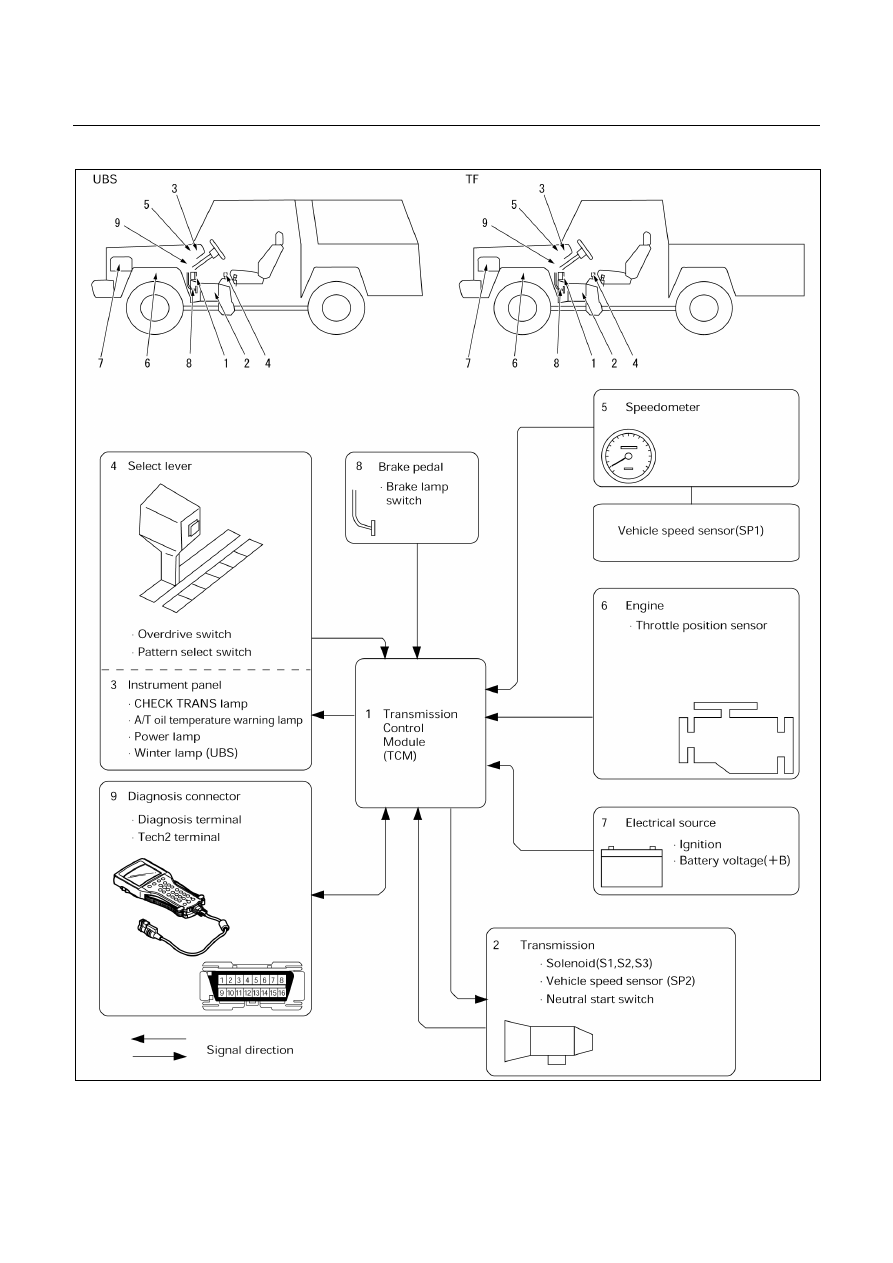

ELECTRONIC CONTROL COMPONENTS



C07R200008

7A-6  AUTOMATIC TRANSMISSION (AW30-40LE)

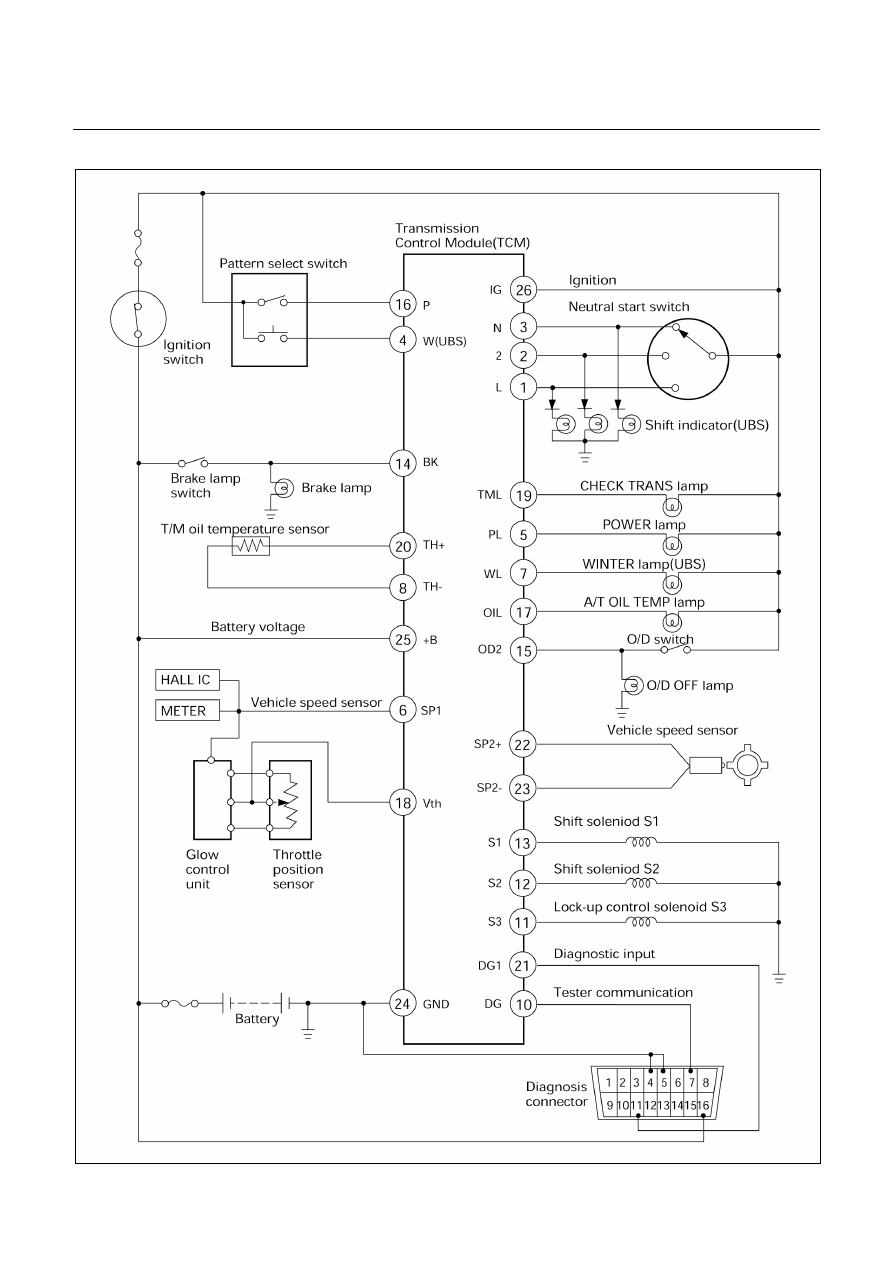

TRANSMISSION CONTROL MODULE (TCM)



C07R200009

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-7

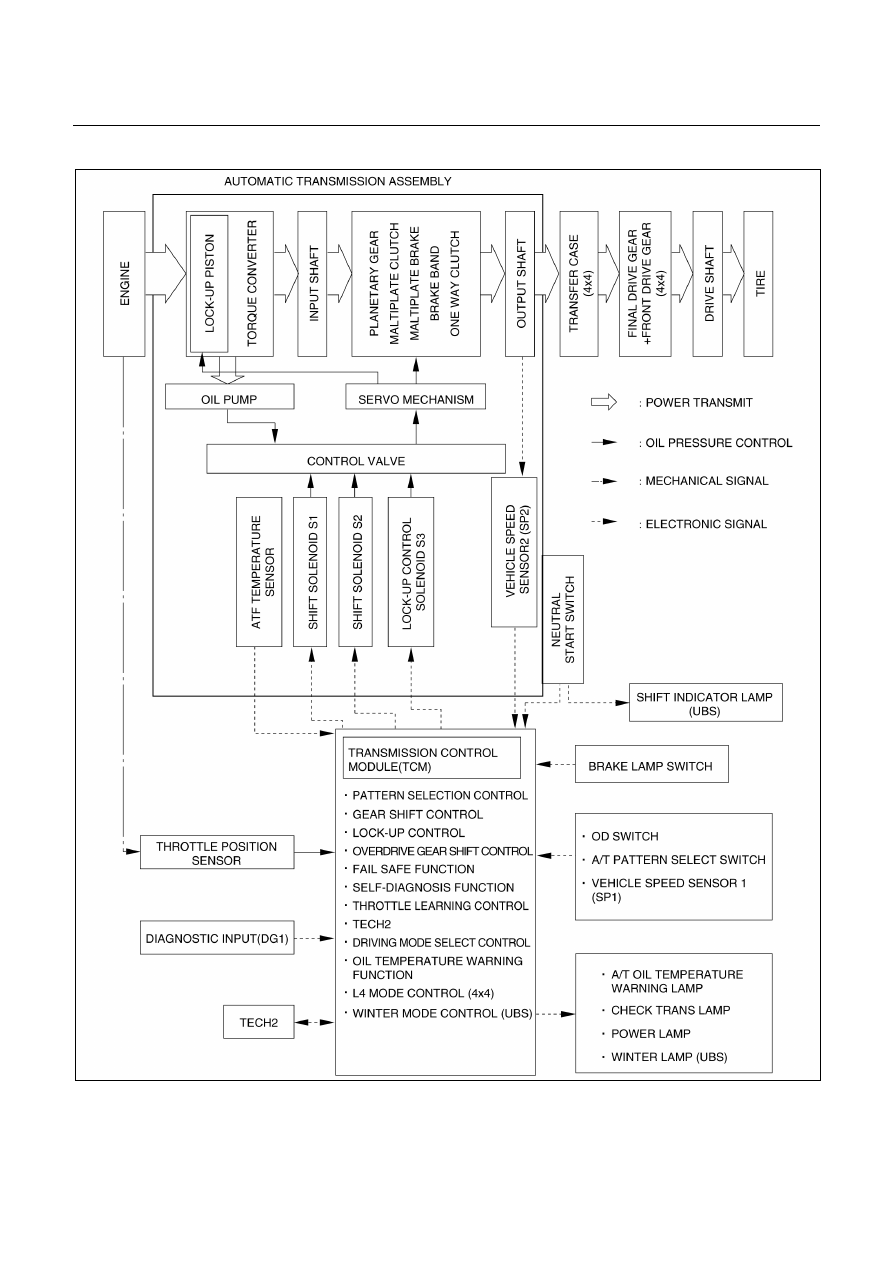

CONTROL SYSTEM DIAGRAM



C07R200010
