Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 353

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-261



Reassembly steps





1.  Lower valve body
2. Washer
3. Primary

regulator

valve

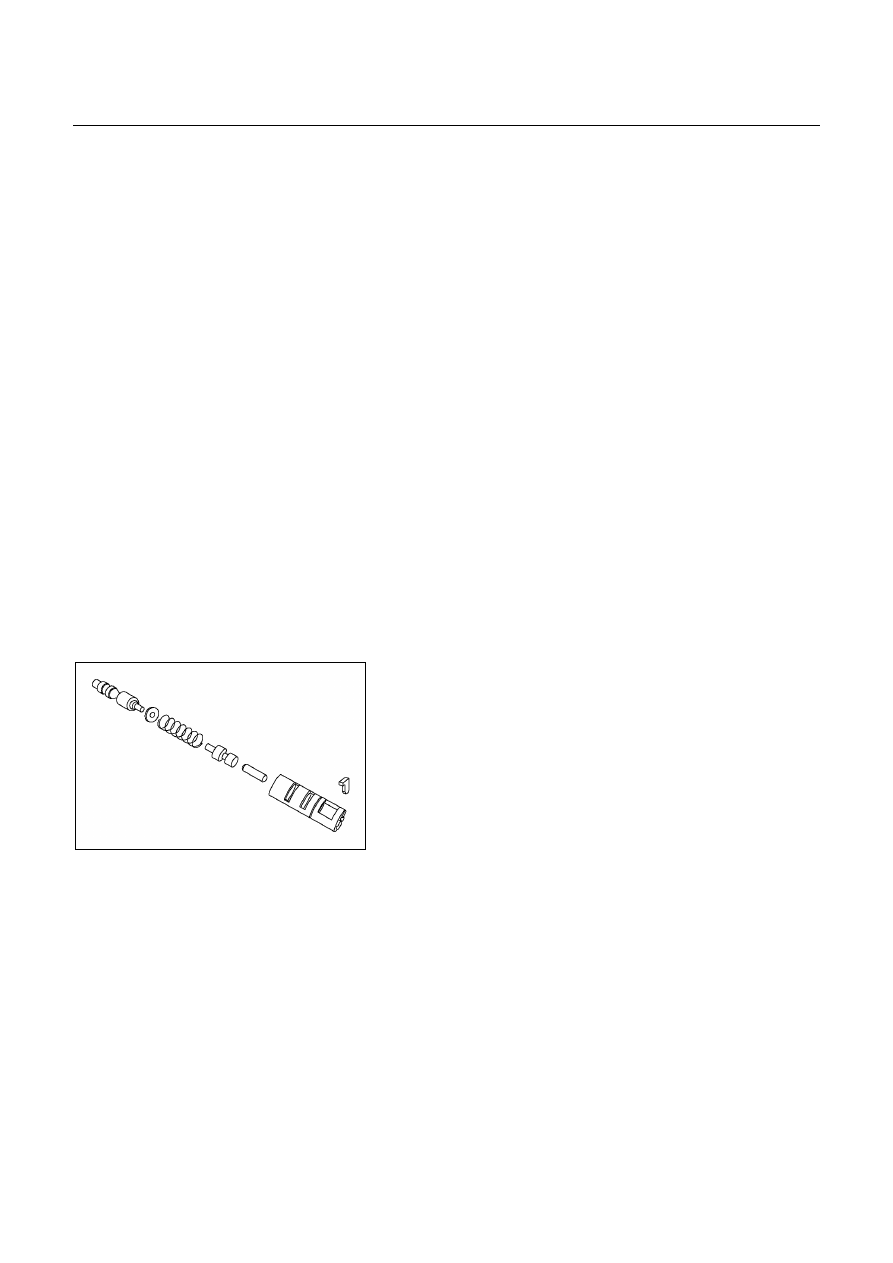

4. Plunger
5. Plunger
6. Spring
7. Sleeve
8. Retainer
9. Cut

back

valve

10. Spring
11. Plug
12. Retainer
13.  Coast modulator valve
14. Spring
15. Retainer

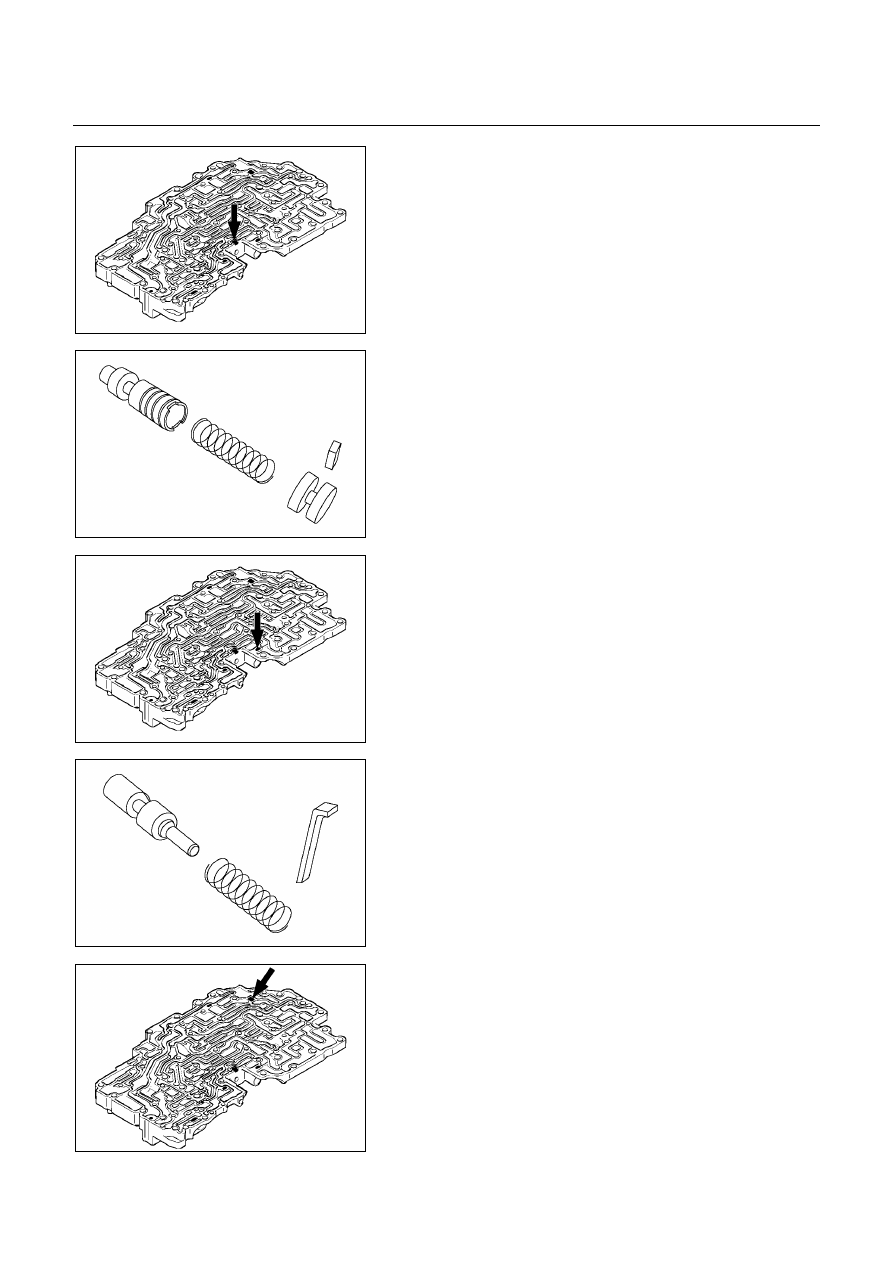

16. Accumulator control valve
17. Spring
18. Plug



19. Retainer
20.  Low coast modulator valve
21. Spring
22. Retainer

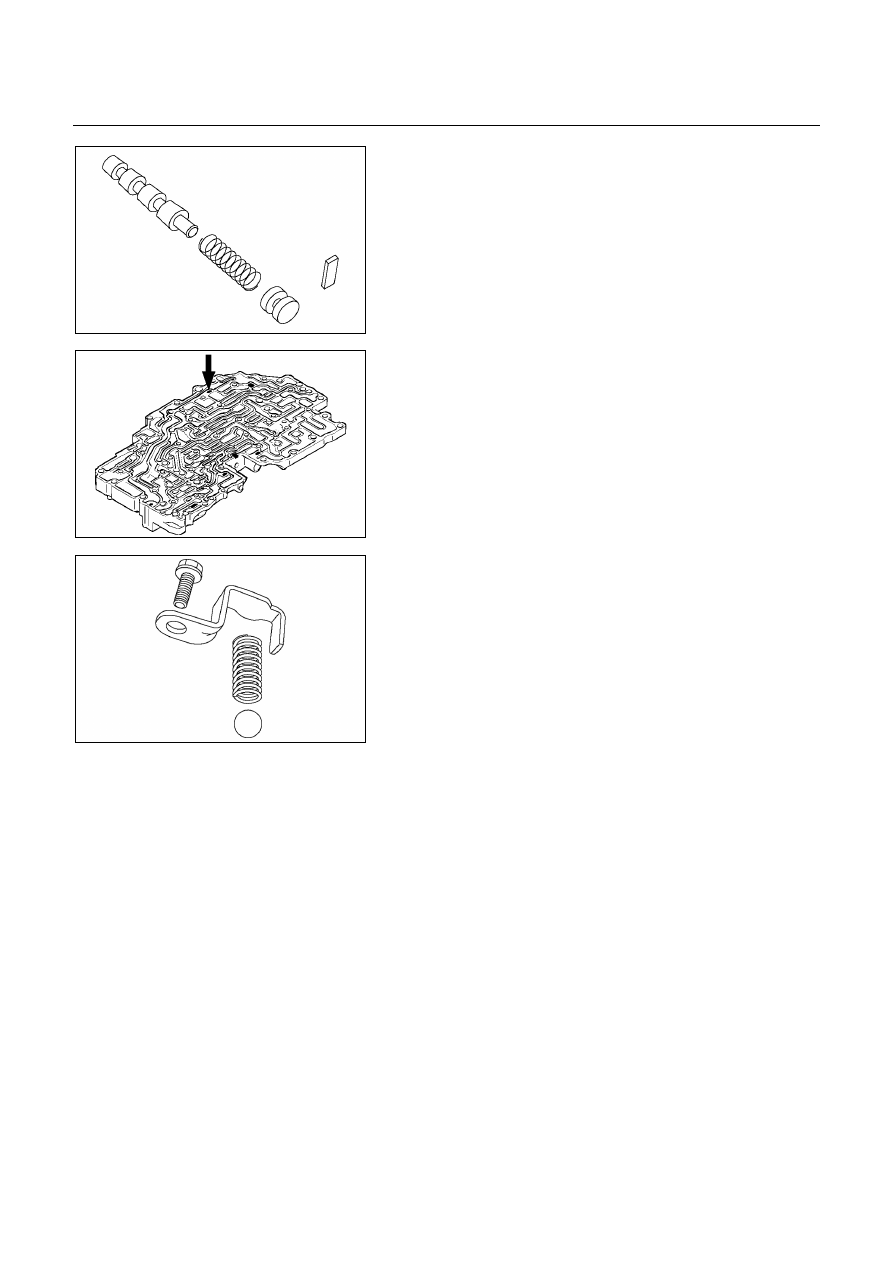

23. 1-2 shift valve
24. Spring
25. Plug
26. Retainer
27. Ball
28. Spring
29. Retainer
30. Accumulator sub-assembly
31. Clamp
32.  Lock-up solenoid SL
33.  Shift solenoid S2
34.  Shift solenoid S1
35. Strainer
36. Spring
37. By-pass valve





244R200060



Reassembly steps

1.  Lower valve body
2. Washer
3.  Primary regulator valve

Install the washer onto the primary regulator valve.
Install the primary regulator valve with the washer into
the bore.

4. Plunger
5. Plunger

Install the two plungers into the sleeve.

6. Spring
7. Sleeve

Install the sleeve with the two plungers and spring into
the bore.

7A-262  AUTOMATIC TRANSMISSION (AW30-40LE)



244R200072



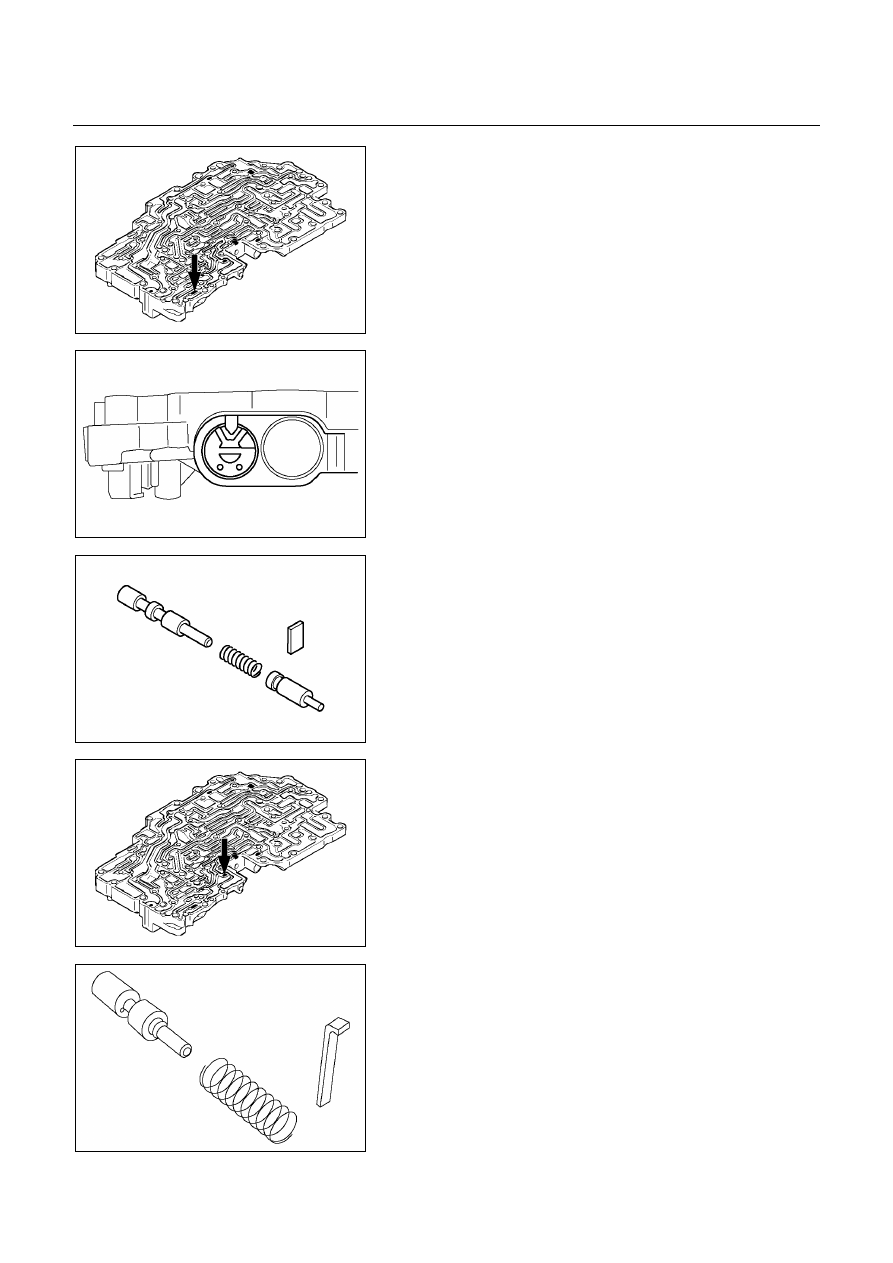

8. Retainer

Install the retainer to the bevel by pushing in the
sleeve.
NOTE:
Install the retainer to the same position on the
sleeve, as when disassembling.




244R200059







244R200065



9. Cut back valve
10. Spring
11. Plug

Install the cut back valve, spring and plug into the bore.

12. Retainer

Install the retainer by pushing in the plug.




244R200071







244R200058



13. Coast modulator valve
14. Spring
15. Retainer



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-263



244R200070








244R200057



16. Accumulator control valve
17. Spring
18. Plug

Install the accumulator control valve, spring and plug
into the bore.

19. Retainer

Install the retainer by pushing in the plug.




244R200069







244R200056



20. Low coast modulator valve
21. Spring

Install the low coast modulator valve and spring into the
bore.

22. Retainer

Install the retainer by pushing in the spring.



244R200068





7A-264  AUTOMATIC TRANSMISSION (AW30-40LE)



244R200054



23. 1-2 shift valve
24. Spring
25. Plug

Install the 1-2 shift valve, spring and plug into the bore.

26. Retainer

Install the retainer by pushing in the plug.




244R200067







244R200052



27. Ball
28. spring
29. Retainer

Install the ball, spring and retainer (5) to the valve body.
Torque: 10 N････m (1.0 kg････m/87 Ib････in)

30. Accumulator sub-assembly
31. Clamp

Install the accumulator sub-assembly (4) and clamp to
the valve body.
Torque: 6.4 N････m (0.65 kg････m/57 Ib････in)

32. Lock-up solenoid SL

Install a new O-ring to the solenoid (3).
Install the solenoid to the valve body.
Torque: 10 N････m (1.0 kg････m/87 Ib････in)

33. Shift solenoid S2
34. Shift solenoid S1

Install a new O-ring to the solenoids (1) and (2).
Install the solenoids to the valve body.
Torque: 6.4 N････m (0.65 kg････m/57 Ib････in)
