Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 345

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-229

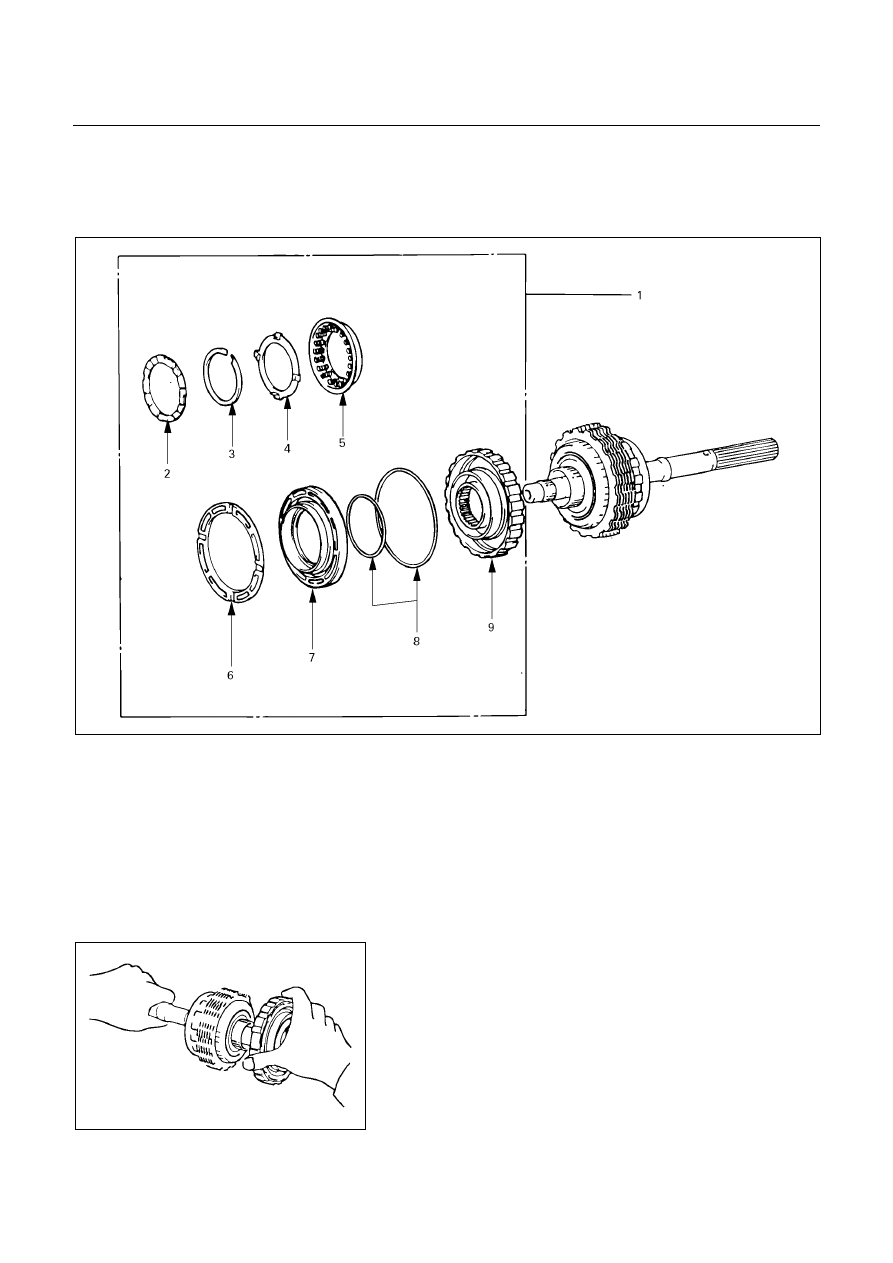

SECOND BRAKE ASSEMBLY (B-2)

DISASSEMBLY





246R200001



Disassembly steps





1.  Second brake assembly
2.  Thrust washer (Plastic)
3. Snap

ring

4. Spring

retainer

5. Piston

return

spring



6. Piston

sleeve

7.  Second brake piston
8. O-ring
9.  Second brake drum







246RY00007



Disassembly steps

1.  Second brake assembly

Remove second brake assembly from output shaft.


7A-230  AUTOMATIC TRANSMISSION (AW30-40LE)

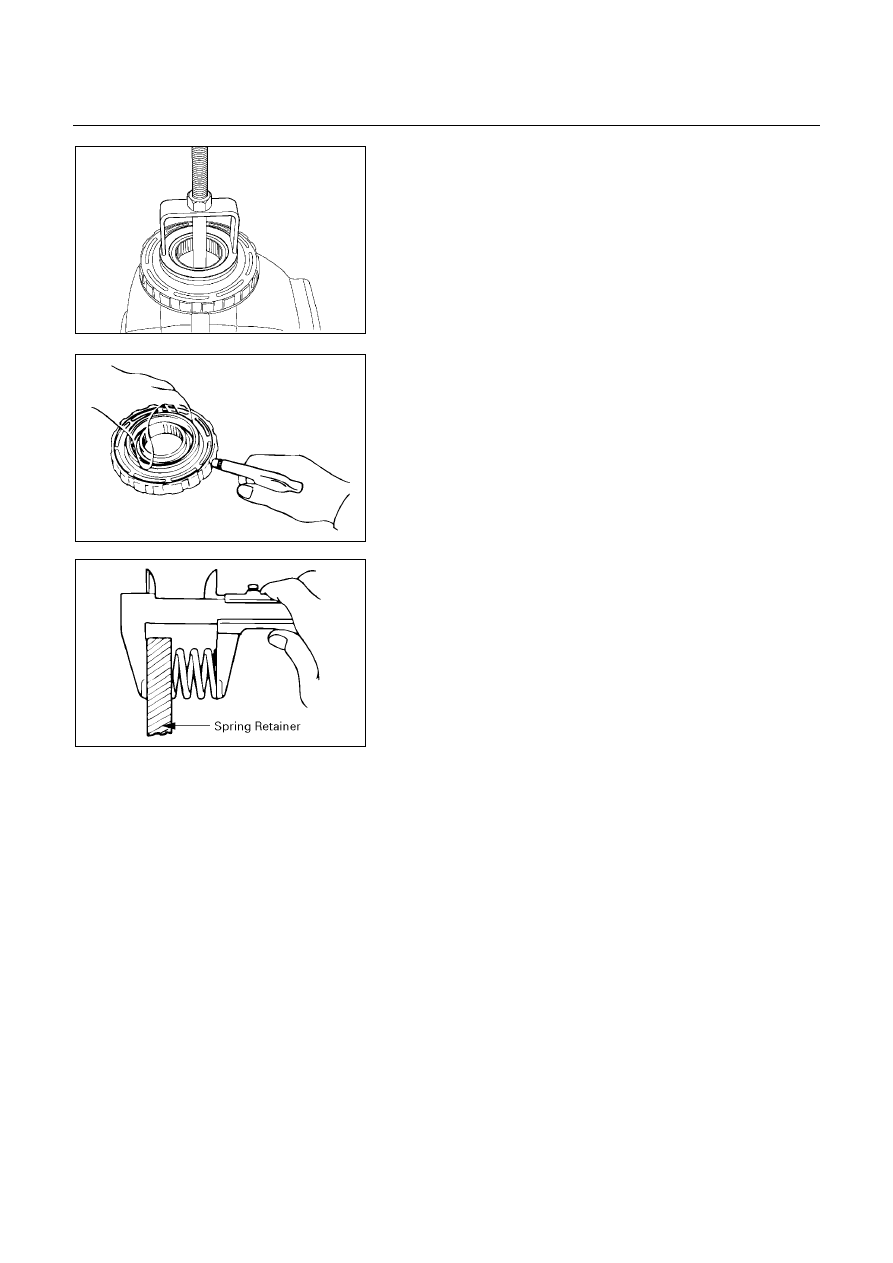

247RY00001



2. Thrust washer (Plastic)
3. Snap ring

Place special tool on the spring retainer, and compress
the return spring.
Spring compressor: 5-8840-0254-0 (J-25048)
Remove the snap ring with snap ring pliers.

4. Spring retainer
5.  Piston return spring
6. Piston sleeve



246RY00008



7.  Second brake piston

Holding the second brake piston by hand, apply
compressed air to the second brake drum to remove
the second brake piston.
Remove the second brake piston.

8. O-ring
9.  Second brake drum





247RY00034



INSPECTION AND REPAIR

Check piston return spring

Using calipers, measure the free length of the return
spring.
Standard length: 16.05 mm (0.6319 in)







AUTOMATIC TRANSMISSION (AW30-40LE)  7A-231

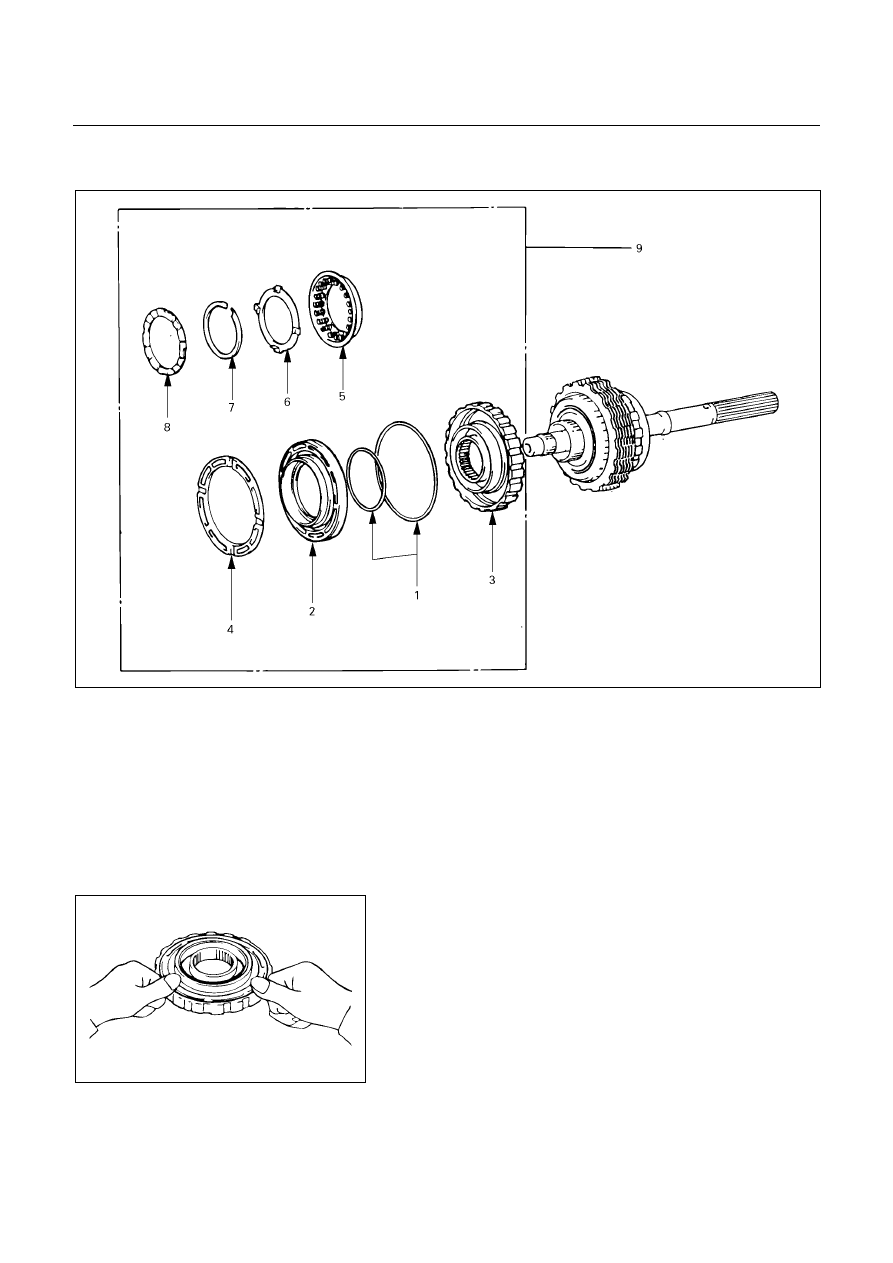

REASSEMBLY





246R200002



Reassembly steps





1. O-ring
2.  Second brake piston
3.  Second brake drum
4. Piston

sleeve

5. Piston

return

spring



6. Spring

retainer

7. Snap

ring

8.  Thrust washer (Plastic)
9.  Second brake assembly







246RY00009



Reassembly steps

1. O-ring

Coat new O-rings with ATF and install them on the
second brake piston.

2.  Second brake piston
3.  Second brake drum

Being careful not to damage the O-rings, press in the
second brake piston into the second brake drum.

4. Piston sleeve

Install piston sleeve.

7A-232  AUTOMATIC TRANSMISSION (AW30-40LE)

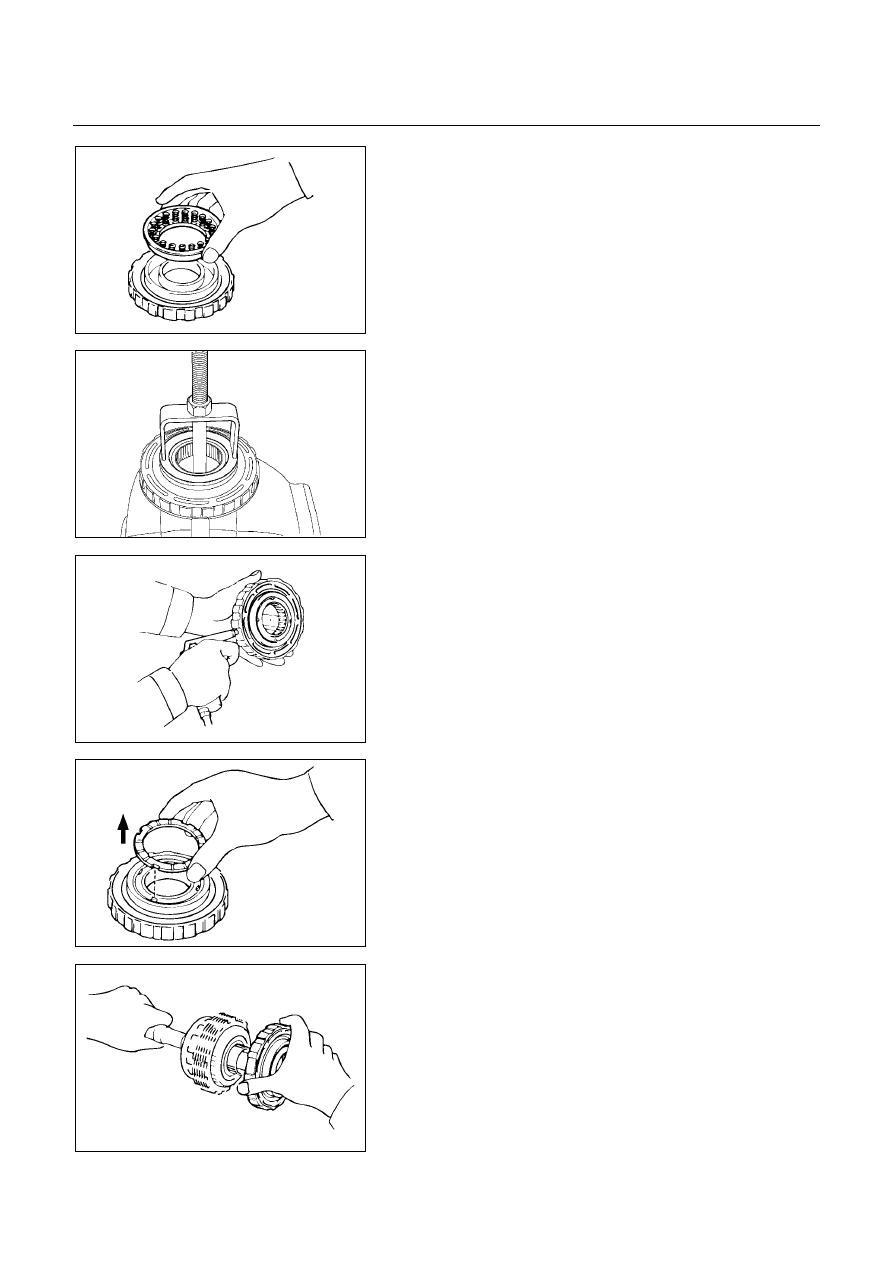

246RY00010



5.  Piston return spring

Install piston return spring.

6. Spring retainer

Install spring retainer.




247RY00001



7. Snap ring

Place special tool on the spring retainer, and compress
the return spring.
Spring compressor: 5-8840-0254-0 (J-25048)
Install the snap ring with snap ring pliers.
Be sure the end gap of the snap ring is not aligned with
the spring retainer claw.





246RY00011



Check second brake piston movement

Make sure the second brake piston moves smoothly
when applying and releasing the low compressed air to
the second brake drum.





246RY00012



8. Thrust washer (plastic)

Coat the thrust washer with petroleum jelly and install it
to the second brake piston, with the grooved side
facing upward.
NOTE:
Make sure that the cutout portions of the thrust
washer match the teeth of the spring retainer.





246RY00014



9.  Second brake assembly

Install second brake assembly to output shaft.
