AUTOMATIC TRANSMISSION (AW30-40LE)  7A-225





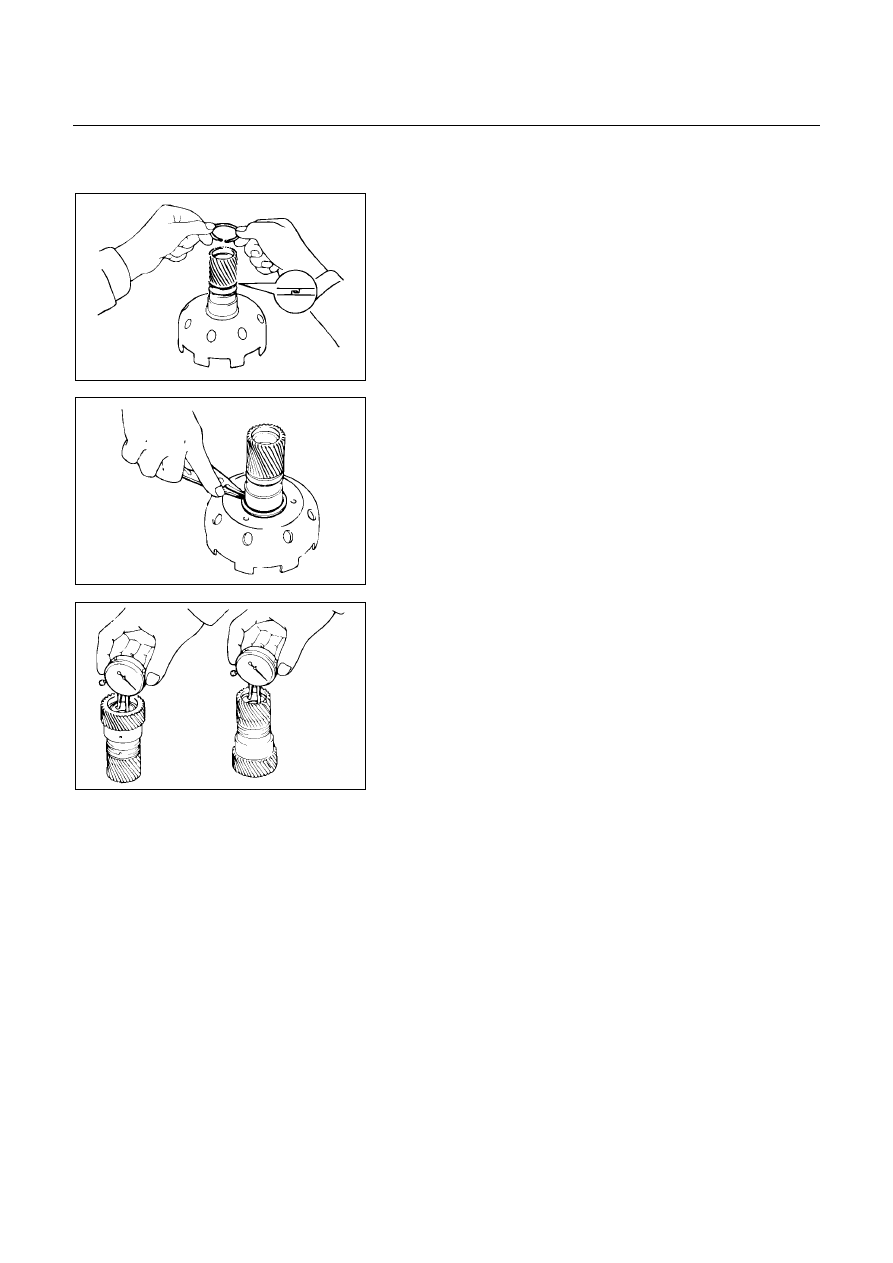

1.  One-way clutch and second brake hub
2. Thrust washer (plastic)



248RY00052



3.  Oil seal ring (Metal)

Remove two oil seal rings.





248RY00053



4. Snap ring

Remove the snap ring with snap ring pliers.

5.  Sun gear input drum
6. Snap ring
7.  Planetary sun gear



248RY00054



INSPECTION AND REPAIR

Check planetary sun gear bushing

Using a dial indicator, measure the inside diameter of
the planetary sun gear bushing.
Maximum inside diameter: 27.01 mm (1.0634 in)
If the inside diameter is greater than the maximum,
replace the planetary sun gear.





7A-226  AUTOMATIC TRANSMISSION (AW30-40LE)

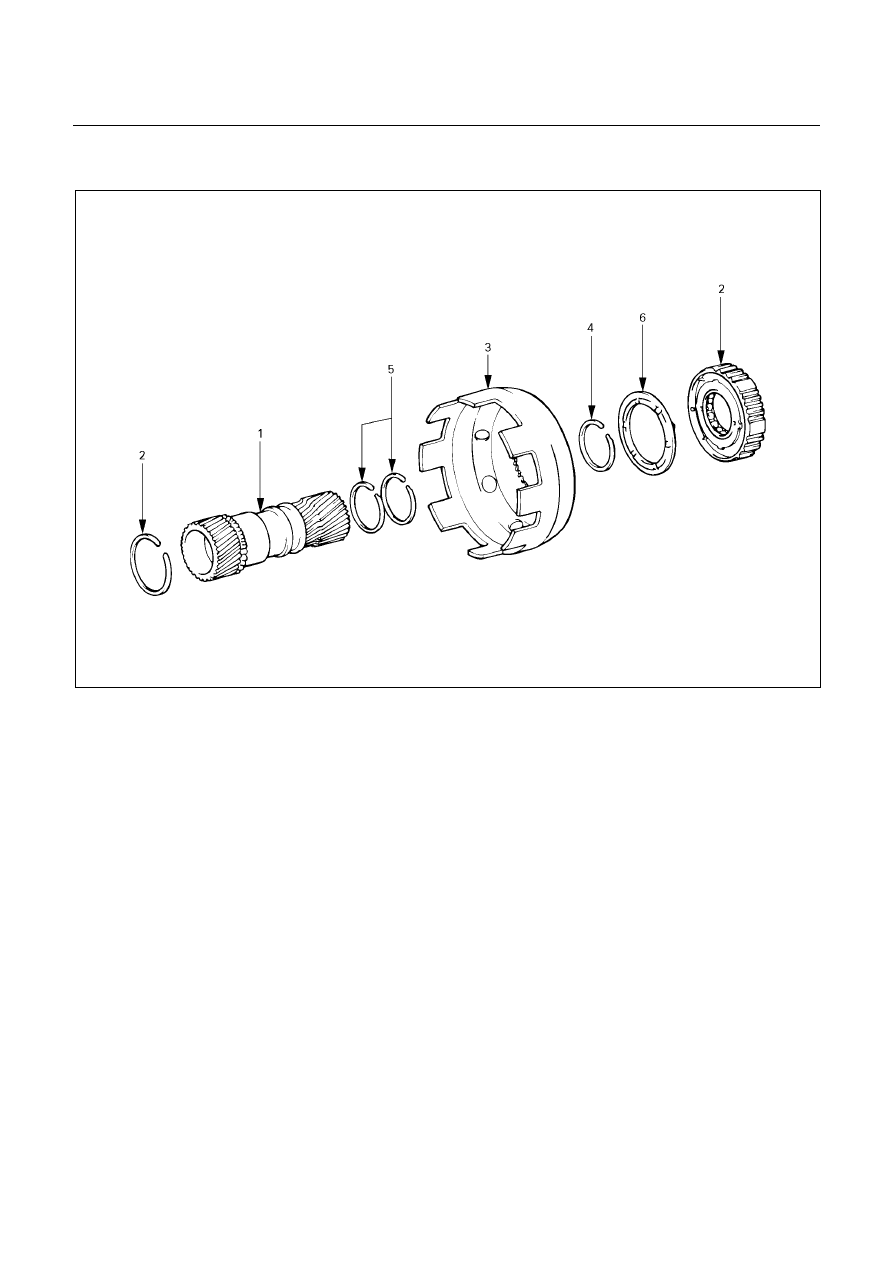

REASSEMBLY





248R200006



Reassembly steps





1. Planetary

sun

gear

2. Snap

ring

3.  Sun gear input drum
4. Snap

ring



5.  Oil seal ring (Metal)
6.  Thrust washer (Plastic)
7.  One-way clutch and second brake hub



AUTOMATIC TRANSMISSION (AW30-40LE)  7A-227





248RY00055



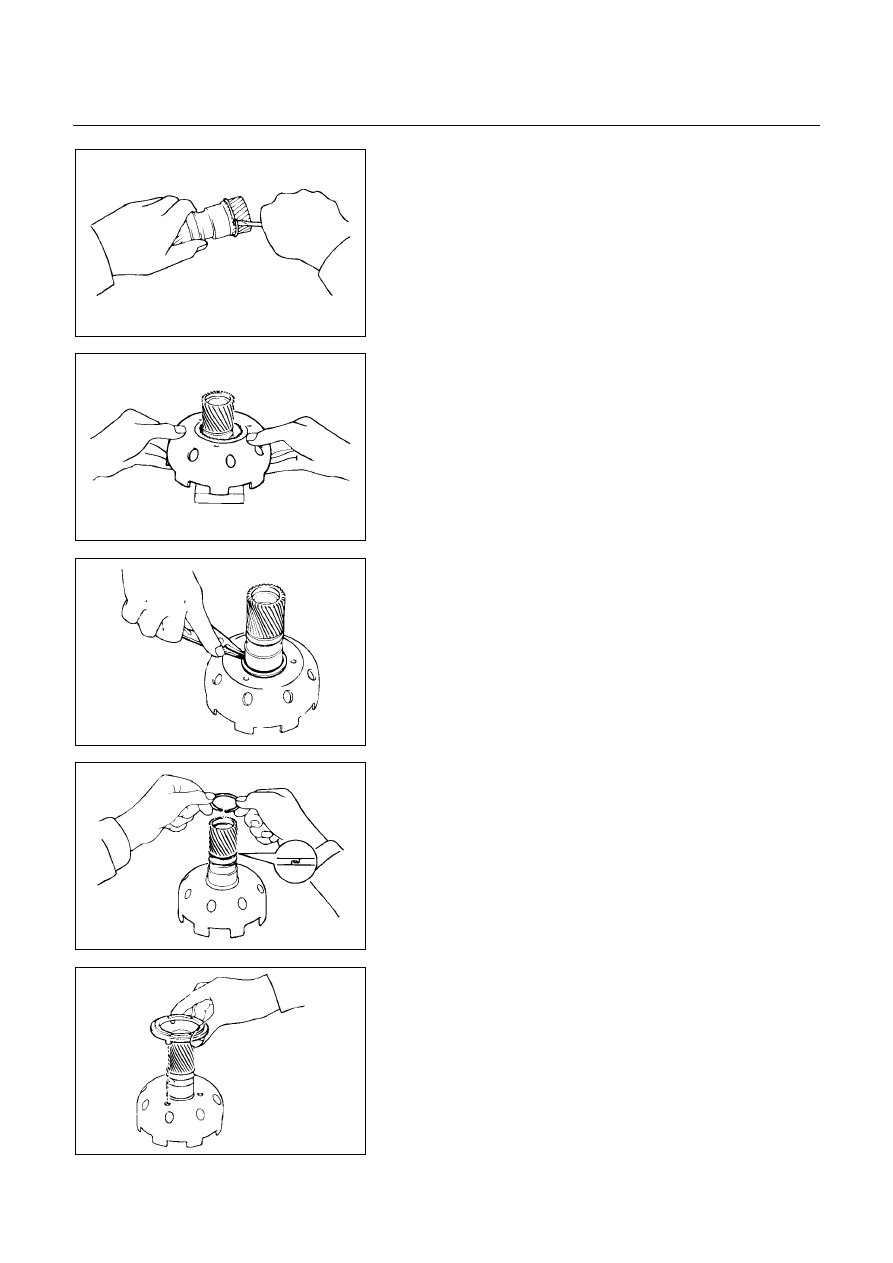

Reassembly steps

1.  Planetary sun gear
2. Snap ring

Install snap ring to planetary sun gear.




248RY0056



3.  Sun gear input drum

Place a wooden block, etc. as a work stand and place
the planetary sun gear onto it.
Install the sun gear input drum onto the planetary sun
gear.




248RY00053



4. Snap ring

Install snap ring with snap ring pliers.




248RY00052



5.  Oil seal ring (Metal)

Coat the two oil seal rings with ATF.
Install the two oil seal rings onto the planetary sun gear.
NOTE:
Do not spread the ring ends too much.




248RY00057



6. Thrust washer (Plastic)

Install thrust washer.
NOTE:
Make sure that the lugs fit into the holes on the sun
gear input drum.


7A-228  AUTOMATIC TRANSMISSION (AW30-40LE)



248RY00058



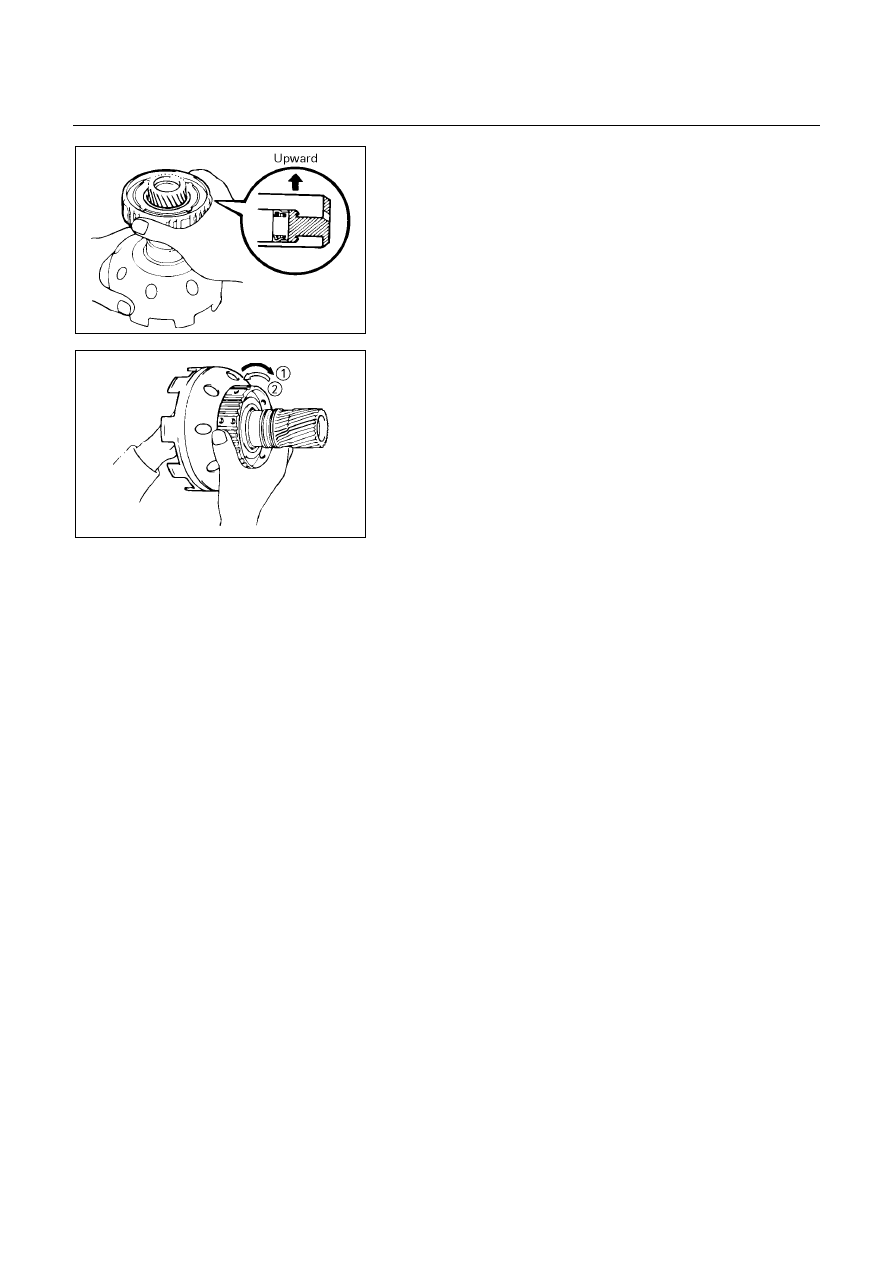

7.  One-way clutch and second brake hub

Install assembled No.1 one-way clutch and second
brake hub onto planetary sun gear as shown.




248RY00051



Check operation of No.1 one-way clutch

Hold the planetary sun gear and turn the second brake
hub.
The second brake hub should turn freely clockwise and
should lock counterclockwise.

①: Free

②: Lock
