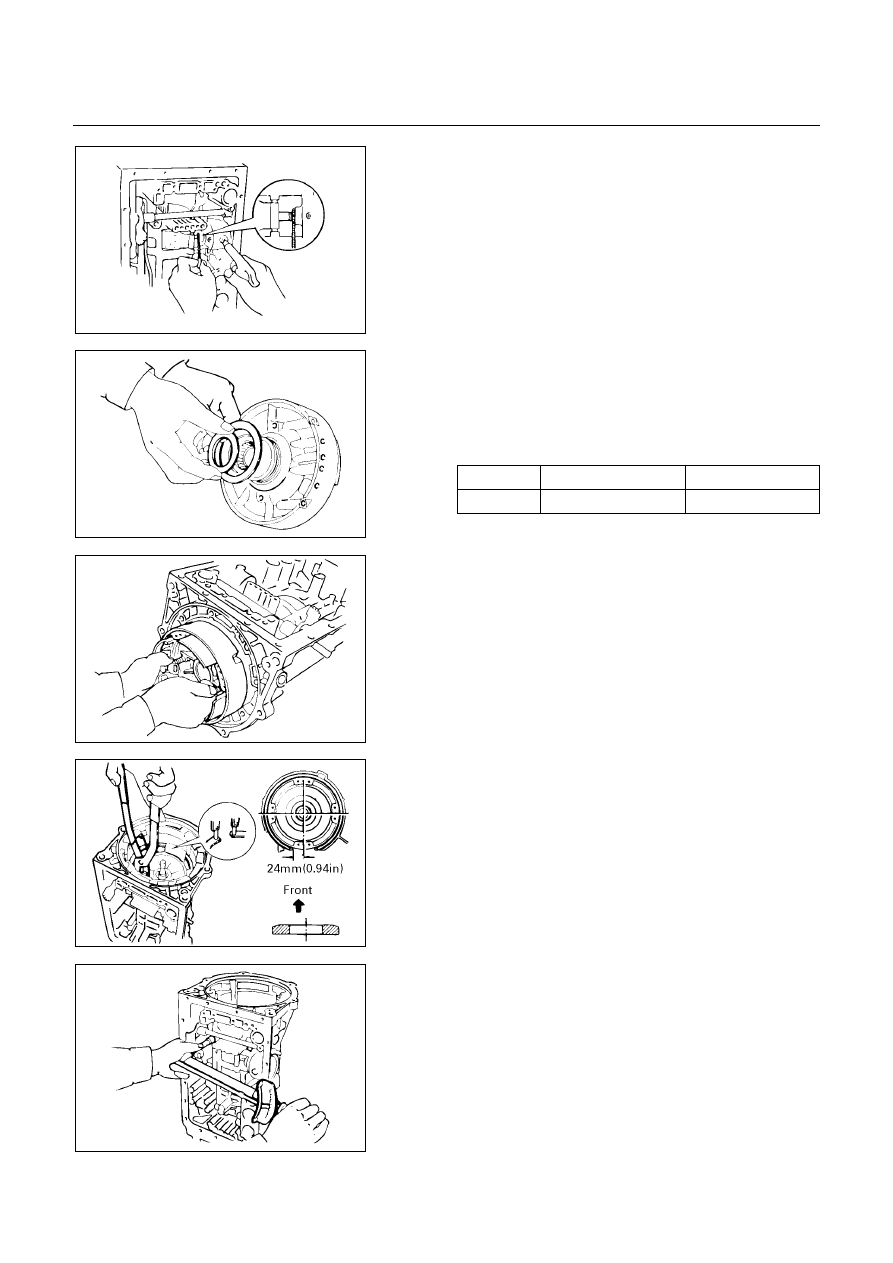

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-177



248RY00004



Using wire gauge, measure the stroke by applying the
compressed air (390 – 780 kPa, 4 – 8 kg/cm

2

 or 57 –

114 psi) as shown in the figure.
Piston stroke: 1.5 – 3.0 mm (0.059 – 0.118 in)
If the values are nonstandard, check for an improper
installation.

21. Race

Coat the race with petroleum jelly and install it onto the
overdrive support assembly.

Race diameter (Reference)



Inside

Outside



Race

28.45 mm (1.120 in)  47.3 mm (1.862 in)



252RY00007







252RY00005



22. OD support

Aim the bolt and oil holes of the overdrive support
toward the valve hole side, and align them with the bolt
hole of the transmission case and insert.



252RY00008



23. Snap ring

Using snap ring pliers, install the snap ring as shown in
the figure.



252RY00004



Install and tighten the two bolts.
Torque: 25 N････m (2.6 kg････m/19 Ib････ft)

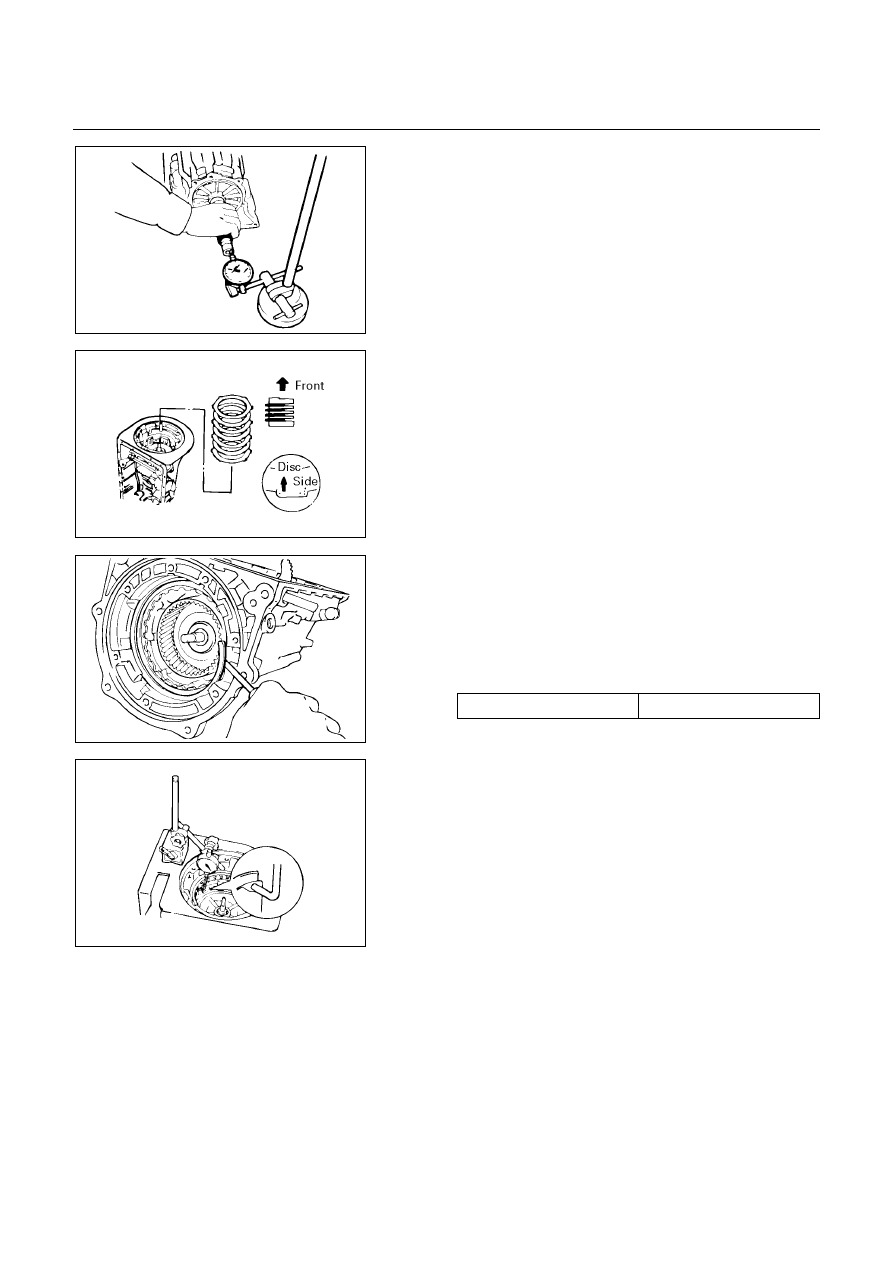

7A-178  AUTOMATIC TRANSMISSION (AW30-40LE)



247RY00020



Check end of output shaft

Using a dial indicator, measure the end play of the
output shaft by hand.
End play: 0.27 – 0.86 mm (0.0106 – 0.0339 in)



252RY00009



24. Flange, plate and disc (B-0)

Install the (flat ring) 4.0 mm (0.157 in) thick flange with
the rounded edge side of the flange facing the disc.
Alternately install four discs and three plates. (Disc first)

25. Snap ring

Install the (stepped ring) flange with the flat side of the
flange facing the disc.
Install the snap ring.

Snap ring (Reference)



Inside diameter

167.9 mm (6.61 in)



246RY00001







252RY00003



Check piston stroke of overdrive brake

Place a dial indicator onto the overdrive brake piston as
shown in the figure.










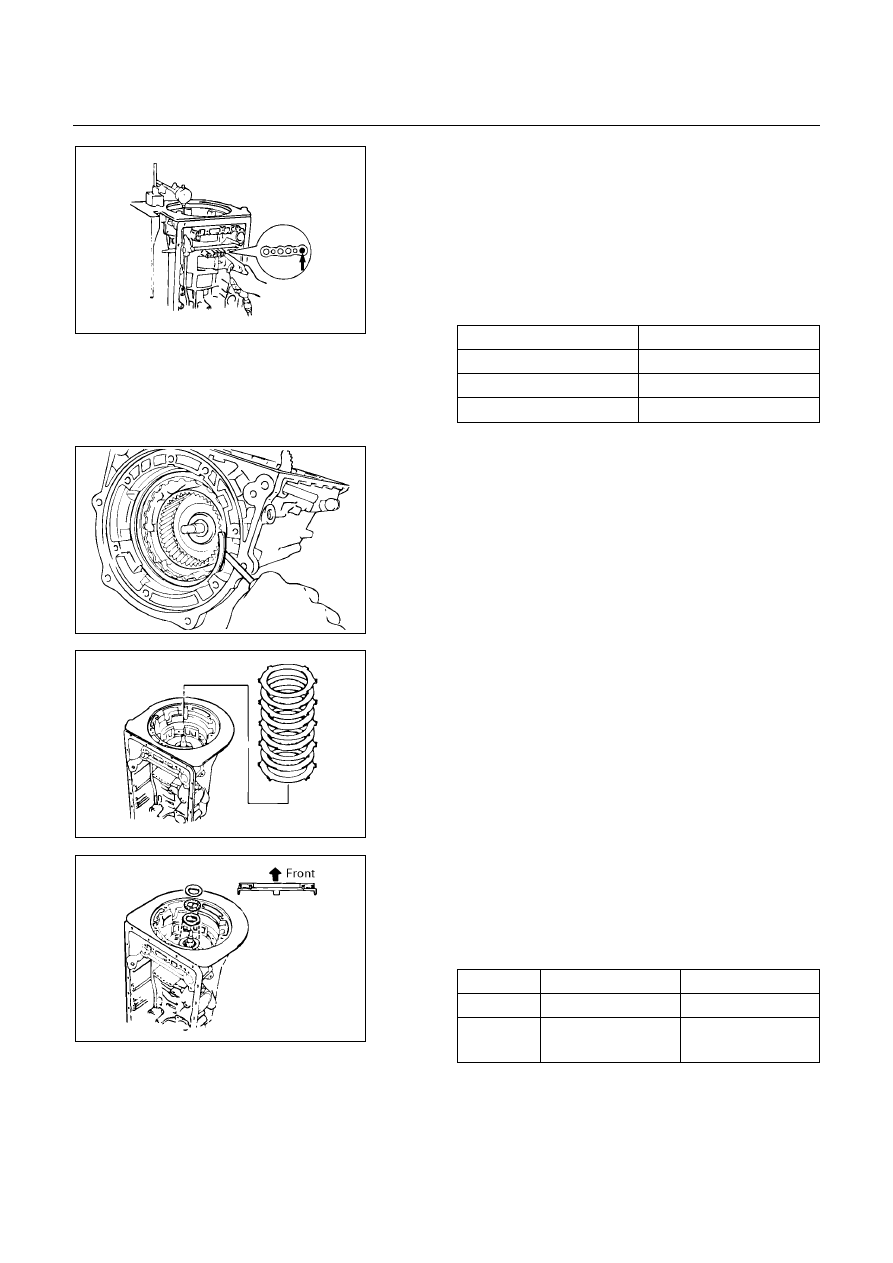

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-179

Measure the stroke by applying and releasing the
compressed air (390 – 780 kPa, 4 – 8 kg/cm

2

 or 57 –

114 psi) as shown in the figure.
Piston stroke: 1.40 – 1.70 mm (0.0551 – 0.0669 in)
If the values are nonstandard, check for an improper
installation.

Available flange size

3.3 mm (0.130 in)

3.8 mm (0.150 in)

3.5 mm (0.138 in)

3.9 mm (0.154 in)

3.6 mm (0.142 in)

4.0 mm (0.158 in)

3.7 mm (0.146 in)





244RY00001







246RY00001



Remove the snap ring.



246RY00026



Remove two flanges, three plates and four discs.

26. Bearing and race

Coat the bearing and races with petroleum jelly and
install them onto the overdrive support.

Bearing and races diameter (Reference)



Inside

Outside



Race (Front) 37.2 mm (1.465 in)  58.8 mm (2.315 in)

 Bearing

and

race (Rear)

33.7 mm (1.327 in)  50.1 mm (1.972 in)



252RY00010





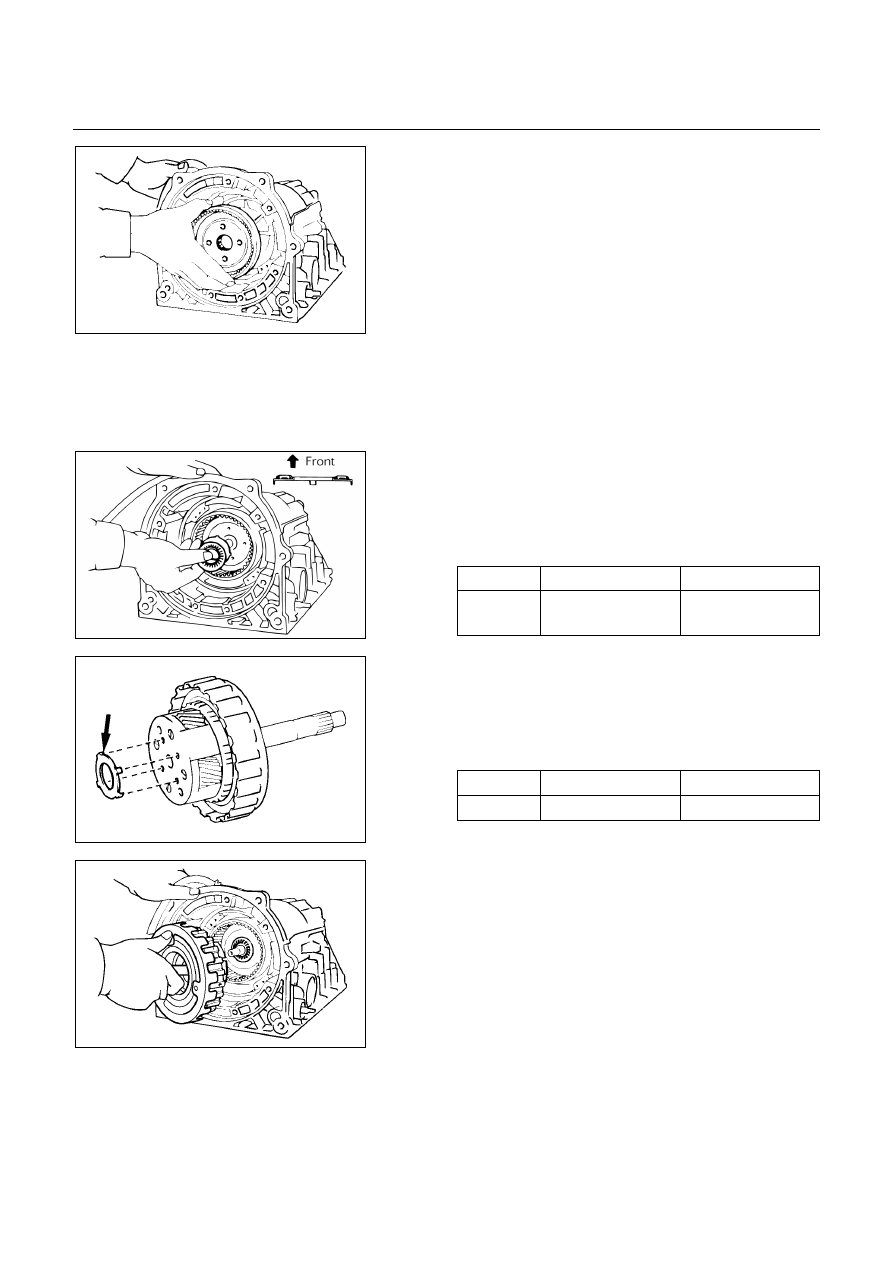

7A-180  AUTOMATIC TRANSMISSION (AW30-40LE)



252RY00002



27. OD planetary ring gear

Install the overdrive planetary ring gear.












28. Bearing and race

Coat the bearing and race with petroleum jelly and
install them onto the planetary ring gear.

Bearing and race diameter (Reference)



Inside

Outside

 Bearing

and race

24.2 mm (0.953 in)  47.8 mm (1.882 in)



252RY00011





29. Race

Coat the race with petroleum jelly and install it onto the
planetary gear.

Race diameter (Reference)



Inside

Outside

 Race

24.7 mm (0.972 in)  41.8 mm (1.646 in)



252RY00001







252L100001



30. OD planetary gear and OD direct clutch

Install the overdrive planetary gear and direct clutch.
