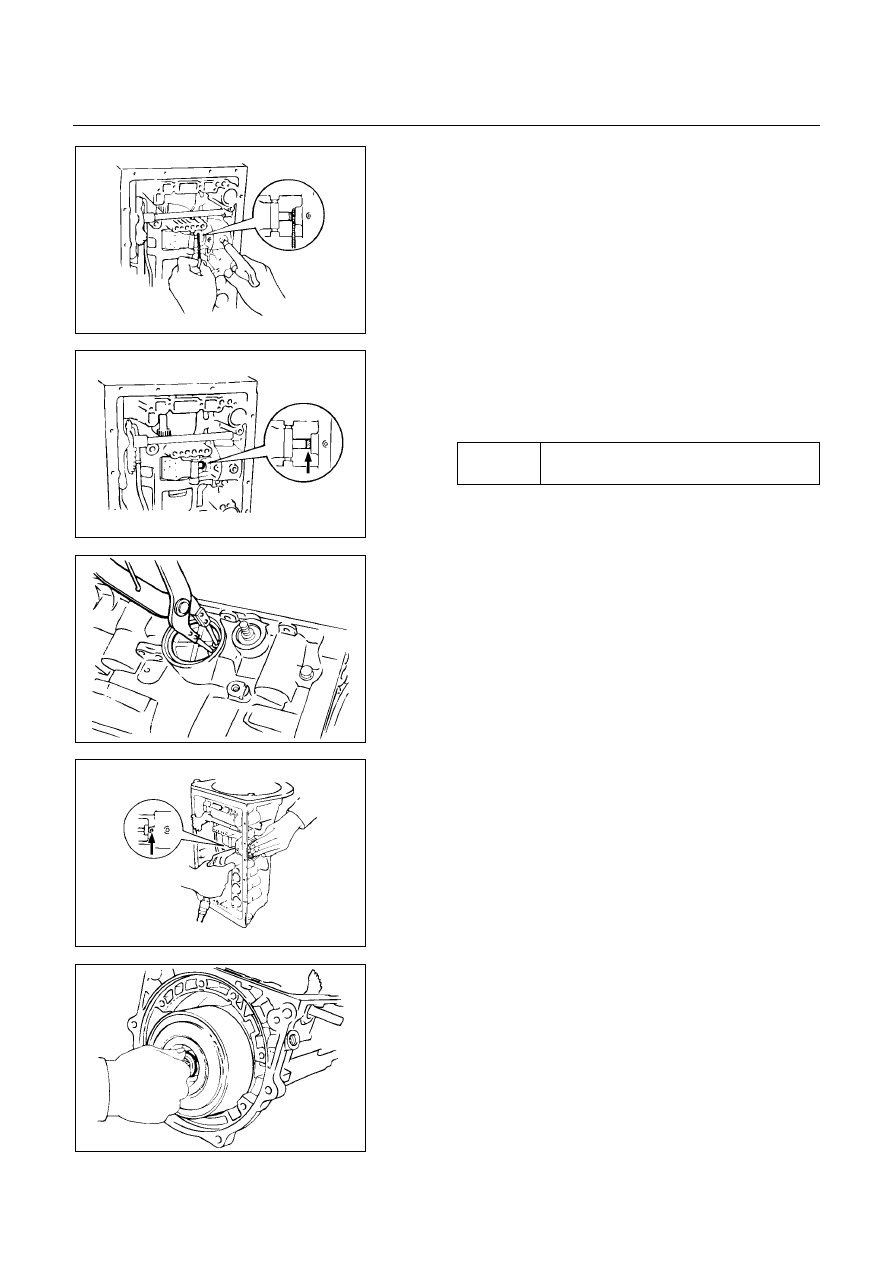

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-165



248RY00004



Check piston stroke of second coast brake (B-1)

Place a mark on the second coast brake piston rod as
shown in the figure.
Using feeler gauge, measure the stroke applying the
compressed air (390 – 780 kPa, 4 – 8 kg/cm

2

 or 57 –

114 psi) as shown in the figure.
Piston stroke: 1.5 – 3.0 mm (0.059 – 0.118 in)

If the values are nonstandard, replace piston rod and
recheck piston stroke.
If piston stroke is nonstandard, replace brake band.
There are two piston rods.

71.4 mm (2.811 in)

Rod length

72.9 mm (2.870 in)



248RY00005







248RY00006



12. Snap ring

Using snap ring pliers, remove the snap ring.



248RY00007



13. Second coast brake piston assembly

Applying compressed air to the oil hole, remove the
second coast brake piston assembly.



248RY00008



14. Direct clutch and forward clutch

Remove the direct clutch and forward clutch from the
transmission case.

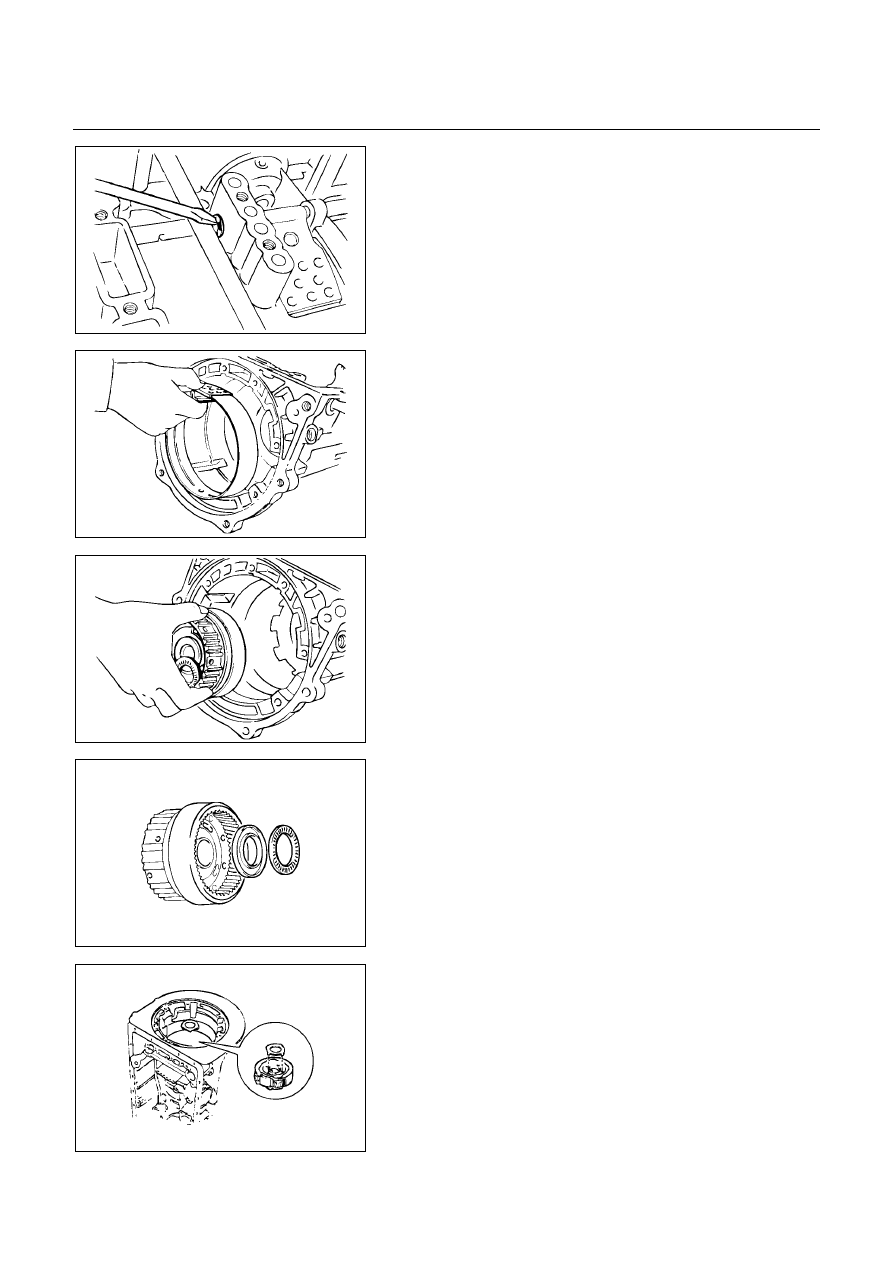

7A-166  AUTOMATIC TRANSMISSION (AW30-40LE)



248RY00009



15. E-ring and pin

Remove the E-ring from the pin.
Remove the pin from the brake band.



248RY00010



16. Second coast brake band

Remove the second coast brake band from the
transmission case.



247RY00004



17. Front planetary ring gear

Remove the front planetary ring gear from the
transmission case.



247RY00005



18. Bearing and race

Remove the bearing and race.



247RY00006



19. Race

Remove the race.

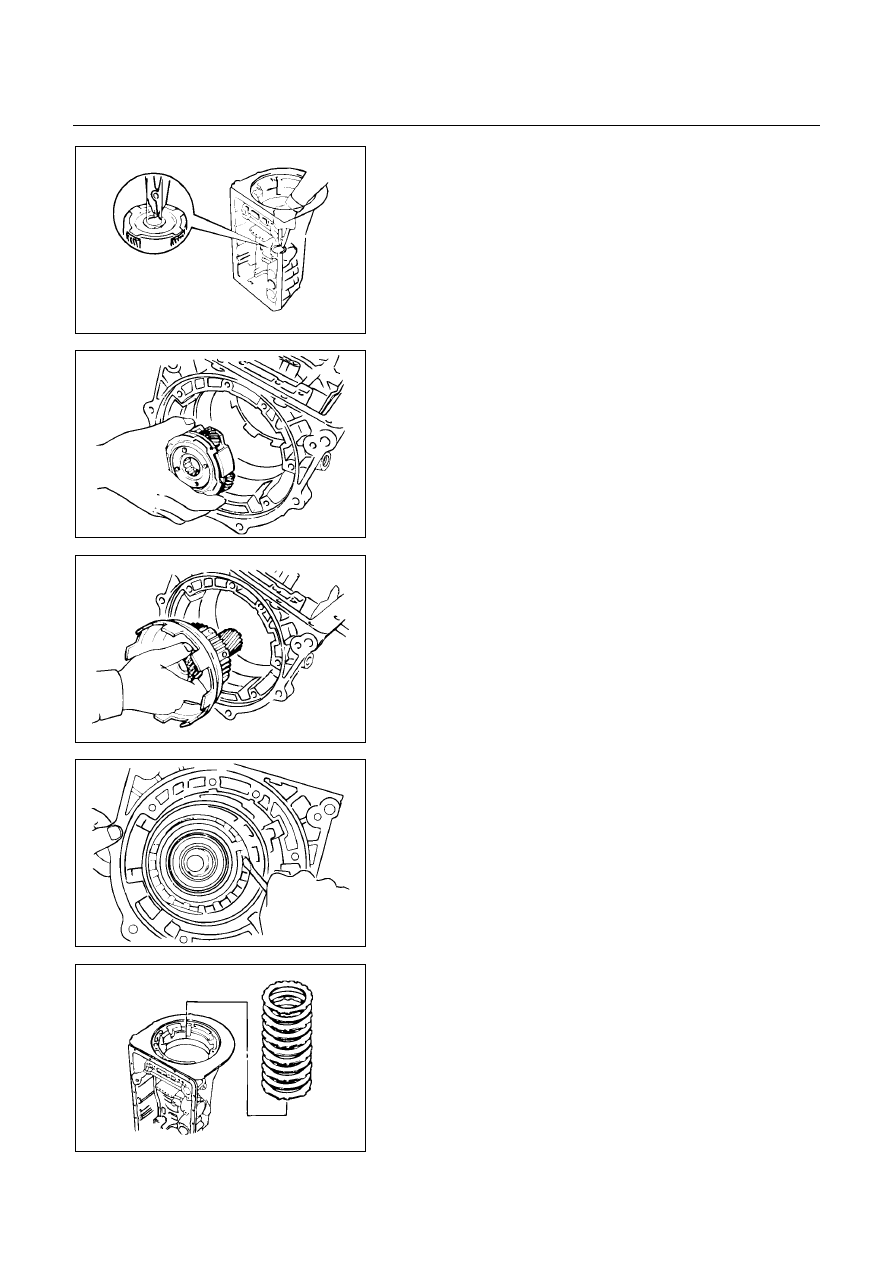

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-167



248RY00011



20. Snap ring

Using snap ring pliers, remove the snap ring.
NOTE:
Hold the output shaft to prevent it from falling.
The output shaft falls when the snap ring is
removed.



247RY00007



21. Front planetary gear

Remove the front planetary gear from the transmission
case.



248RY00012



22. Drum and one-way clutch

Remove sun gear input drum and one-way clutch.



248RY00014



23. Snap ring

Using two screwdrivers, remove the snap ring.



248RY00015



24. Flange, plate and disc (B-2)

Remove the flange, five discs and five plates.

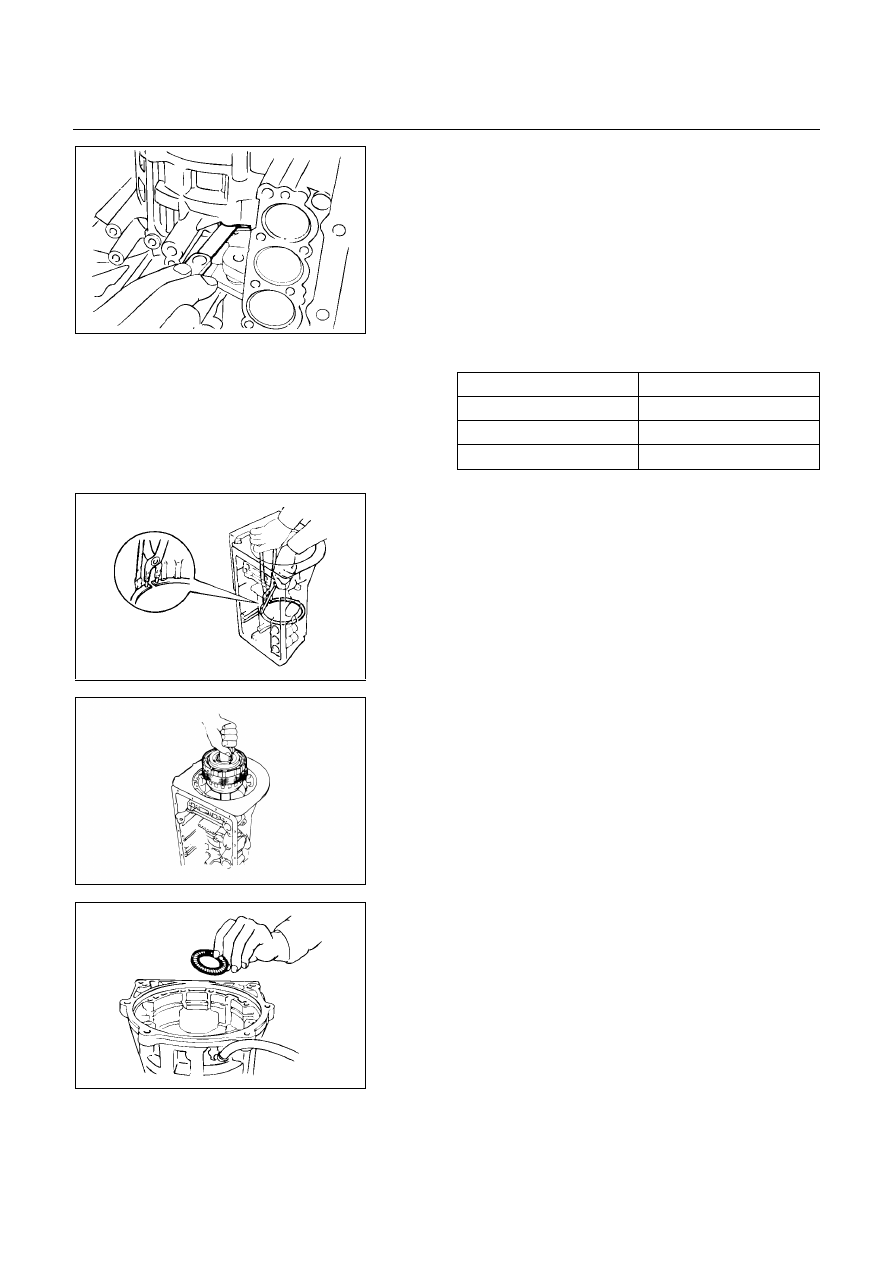

7A-168  AUTOMATIC TRANSMISSION (AW30-40LE)



248RY00016



Check pack clearance of first and reverse brake (B-3)

Using a feeler gauge, measure the clearance between
the plate and second brake drum as shown in the
figure.
Clearance: 0.7 – 1.22 mm (0.0276 – 0.0480 in) (UBS)

: 0.6 – 1.12 mm (0.0236 – 0.0441 in)

(TFR/S)

If the values are nonstandard, replace the discs.

Available flange sizes





4.0 mm (0.158 in)

4.8 mm (0.189 in)





4.2 mm (0.165 in)

5.0 mm (0.197 in)





4.4 mm (0.173 in)

5.2 mm (0.205 in)





4.6 mm (0.181 in)

5.4 mm (0.213 in)









248RY00017



25. Snap ring

Using snap ring pliers, remove the snap ring.



247R200001



26. Rear planetary gear, second brake drum and output

shaft

Remove the rear planetary gear, second brake drum
and output shaft as an assembly.



248RY00018



27. Bearing

Remove the assembled thrust bearing and race from
the transmission case.
