Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 327

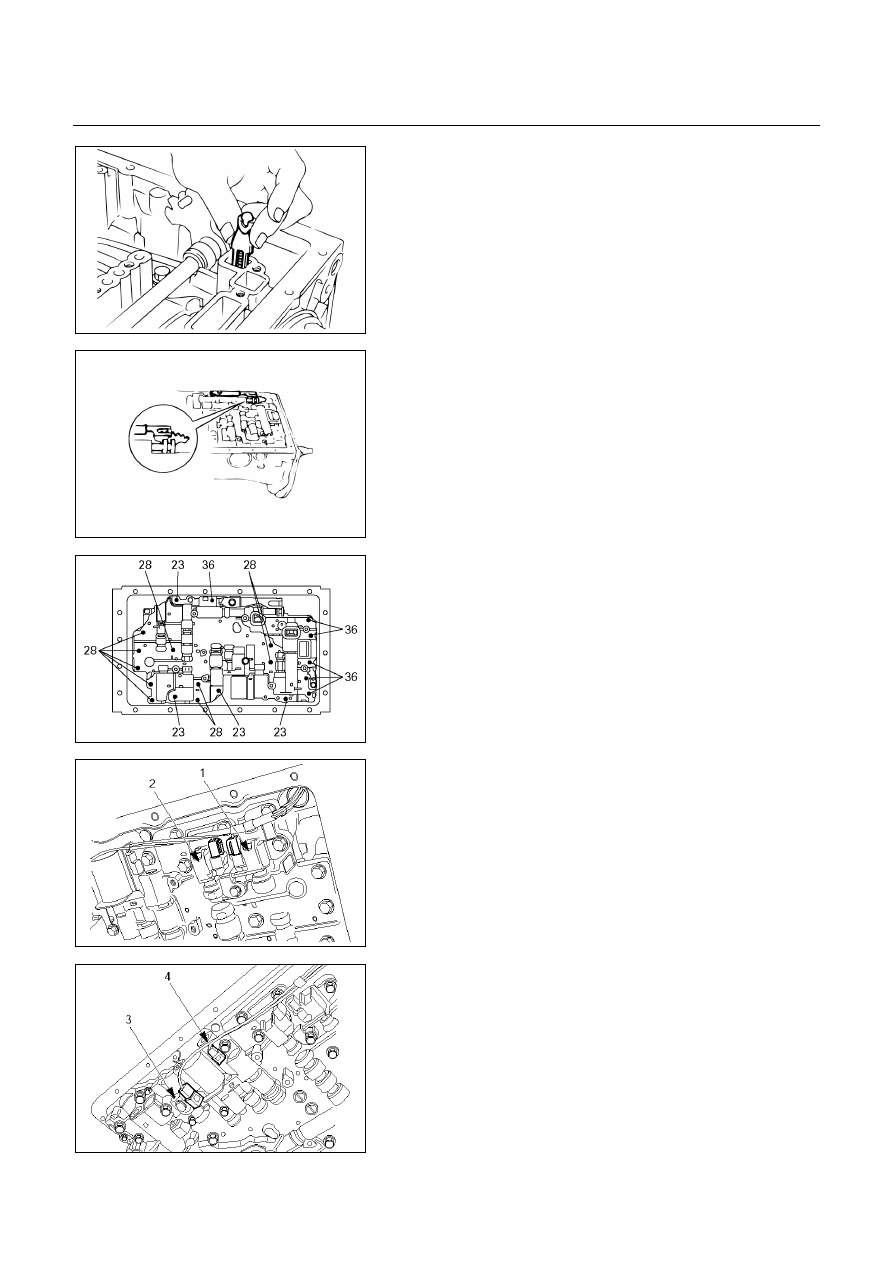

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-157



240RY00016



7.  Check valve, spring

Install new check valve and spring.





240RY00017



8. Valve body

Align the groove of the manual valve to the pin of the
lever.





244R200078



Install the twenty bolts.
NOTE:
Each bolt length (mm) is indicated in the figure.
Torque: 10 N････m (1.0 kg････m/87 Ib････in)





249RY00011



9. Solenoid wiring

Coat a new O-ring with ATF, and install it to the
solenoid wiring.
Insert the solenoid wiring to the case and install the
stopper plate.
Connect the connectors to the solenoid S1 (1), S2 (2),
lock-up solenoid (3), and pressure control solenoid (4).





249RY00012







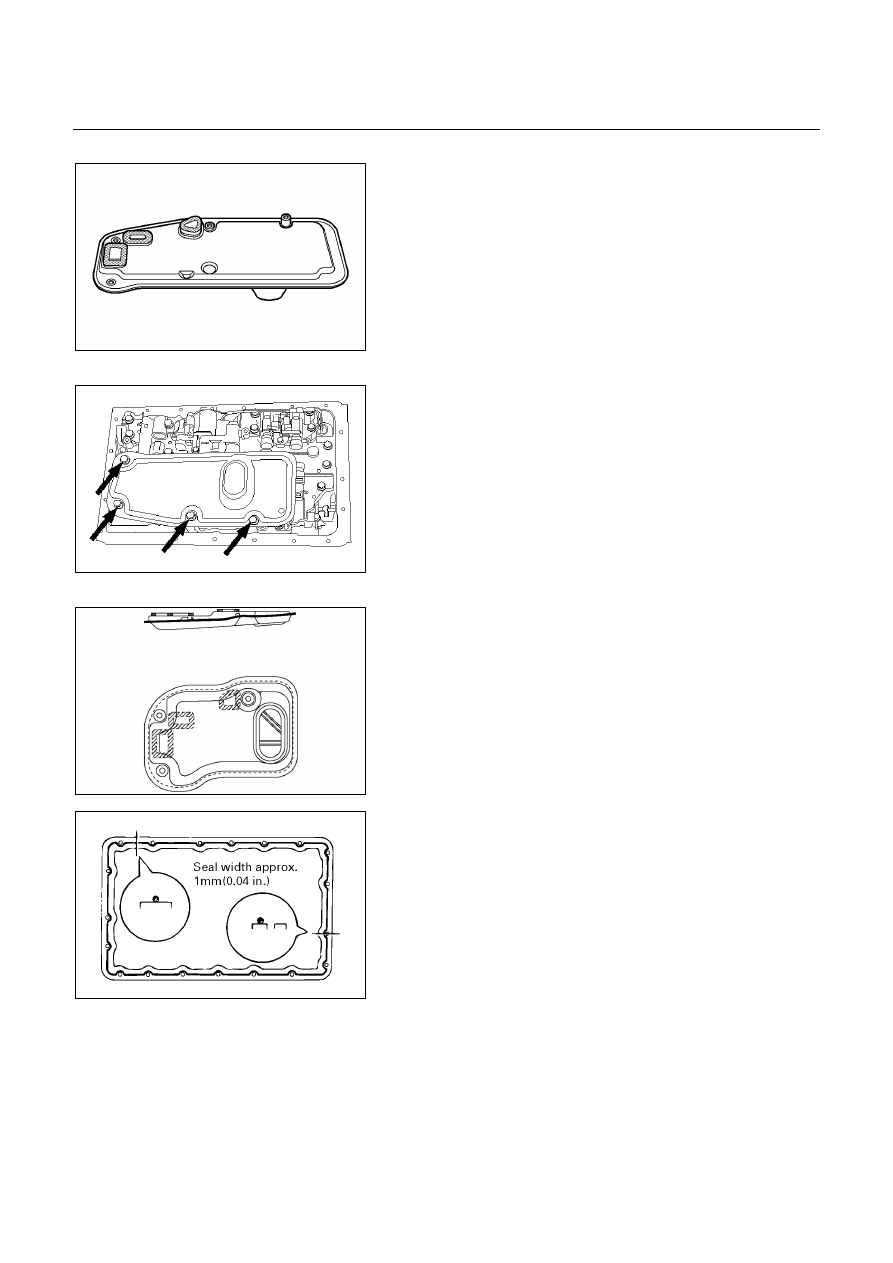

7A-158  AUTOMATIC TRANSMISSION (AW30-40LE)

UBS and TFR/S



244RY00002



10. Oil strainer assembly

Install a new oil strainer assembly with gaskets.


UBS and TFR/S



244RY00003



Install the oil strainer with the gaskets to the valve
body. Tighten the four (UBS and TFR/S) or three (’01
TFR) bolts.
Torque: 10 N････m (1.0 kg････m/87 Ib････in)



’01 TFR



244L100001







240RY00019



11. Oil pan

Install two magnets in oil pan.
Remove any gasket material and be careful not to drop
oil on the contacting surfaces of the transmission case
and oil pan.
Apply liquid gasket (TB1281 or its equivalent) to the oil
pan as shown in the figure.
NOTE:
Install the oil pan as soon as the seal gasket is
applied.

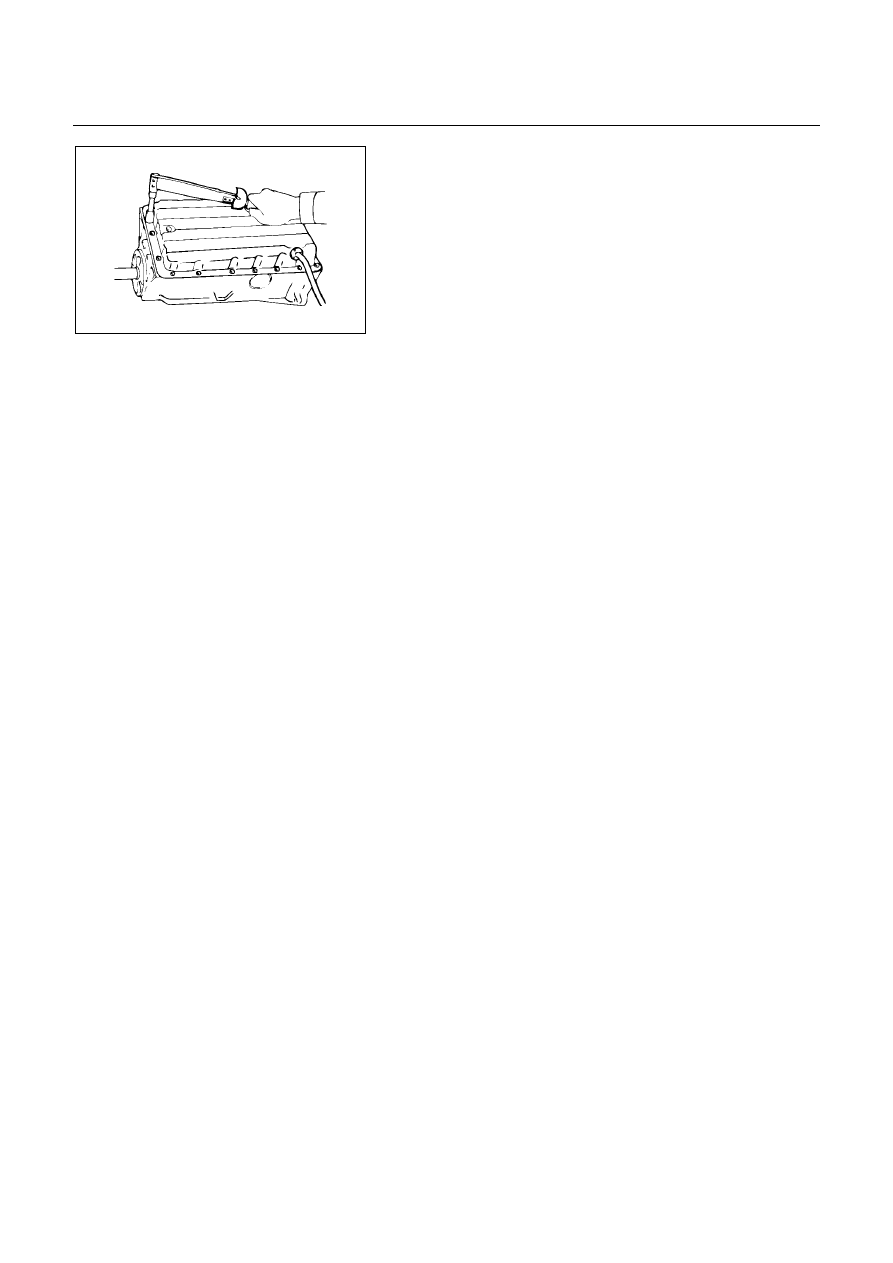

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-159



240RY00020



Install and tighten the nineteen bolts.
Torque: 7.4 N････m (0.75 kg････m/65 Ib････in)





7A-160  AUTOMATIC TRANSMISSION (AW30-40LE)

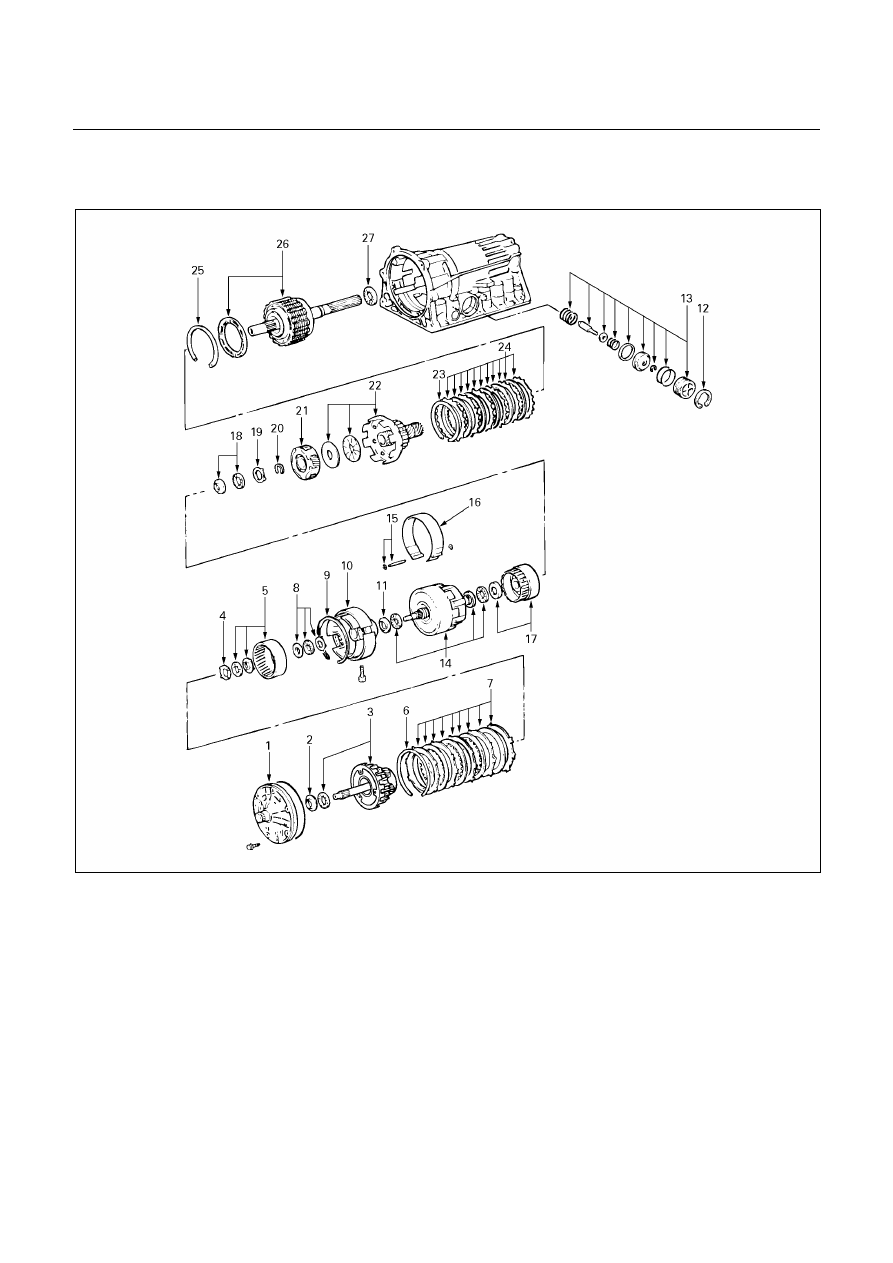

DISASSEMBLY OF MAJOR

COMPONENTS (3)





248L100001
