Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 303

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-61

DTC P0743 (FLASHING CODE 33) TORQUE CONVERTER CLUTCH

CONTROL LOCK-UP (ON/OFF) SOLENOID FAILURE (SL) (Cont’d)

Step Action

Value(s)

Yes

No

10

Replace the lock-up solenoid (SL).
Is the replacement complete?



Go to Step 12



11

Check the wiring harness between the TCM 20
pin connector terminal (12) and A/T 8 pin
connector terminal (7) for ground shorted.
Was a problem found and corrected?



Go to Step 12



12

1.  After the repair is complete, use the scan tool

to select "DTC", then "Clear Info" function.

2.  Make a road running test for the vehicle.
3.  Review the scan tool "DTC Info".

Has the last failed or is the current DTC
displayed?



Begin the
diagnosis

again.

Go to Step 1

System OK



7A-62  AUTOMATIC TRANSMISSION (AW30-40LE)

DTC P0748 (FLASHING CODE 35)

PRESSURE CONTROL SOLENOID FAILURE (STH)

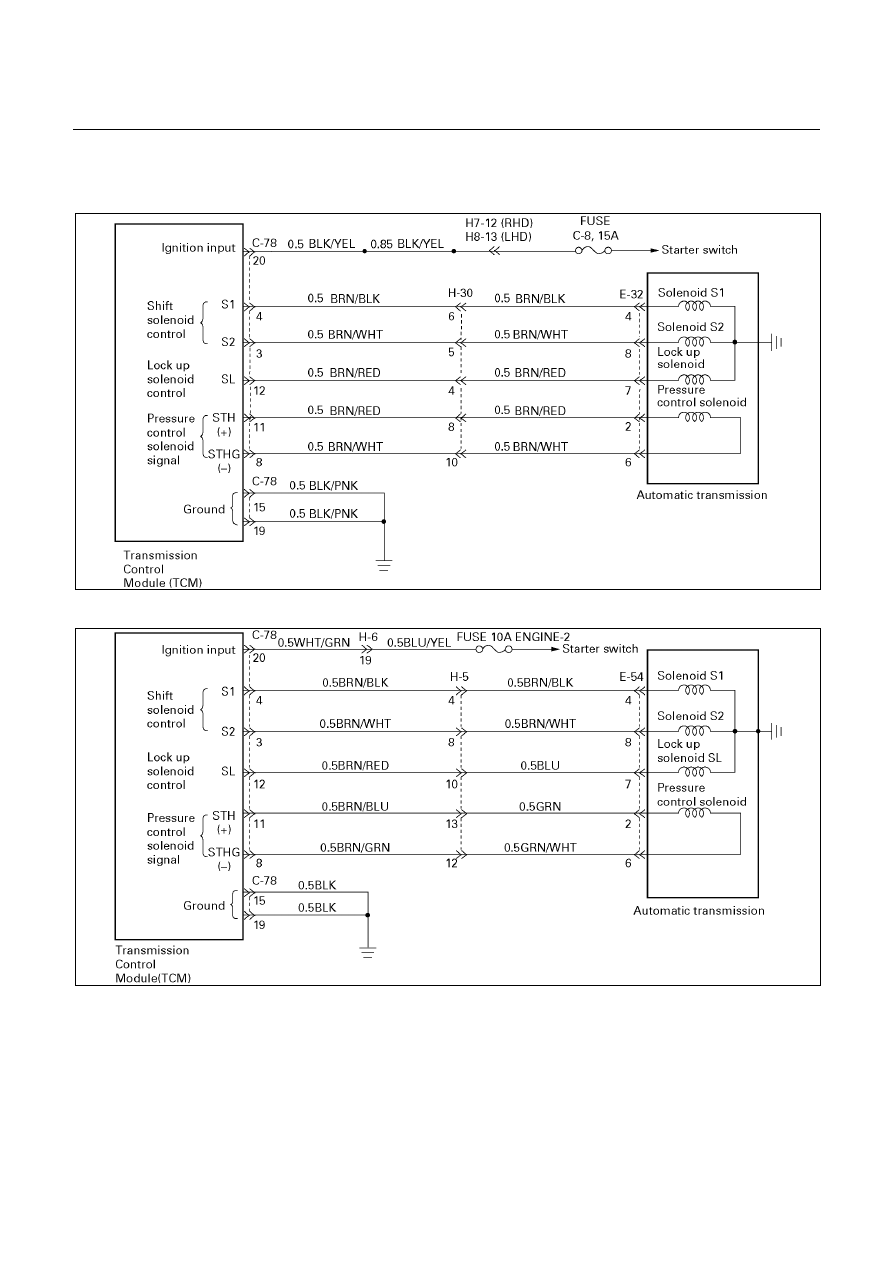

UBS (For General Export)



D07R200062

TFR/S (For Australia) and TFR (For South Africa)



D07L200007

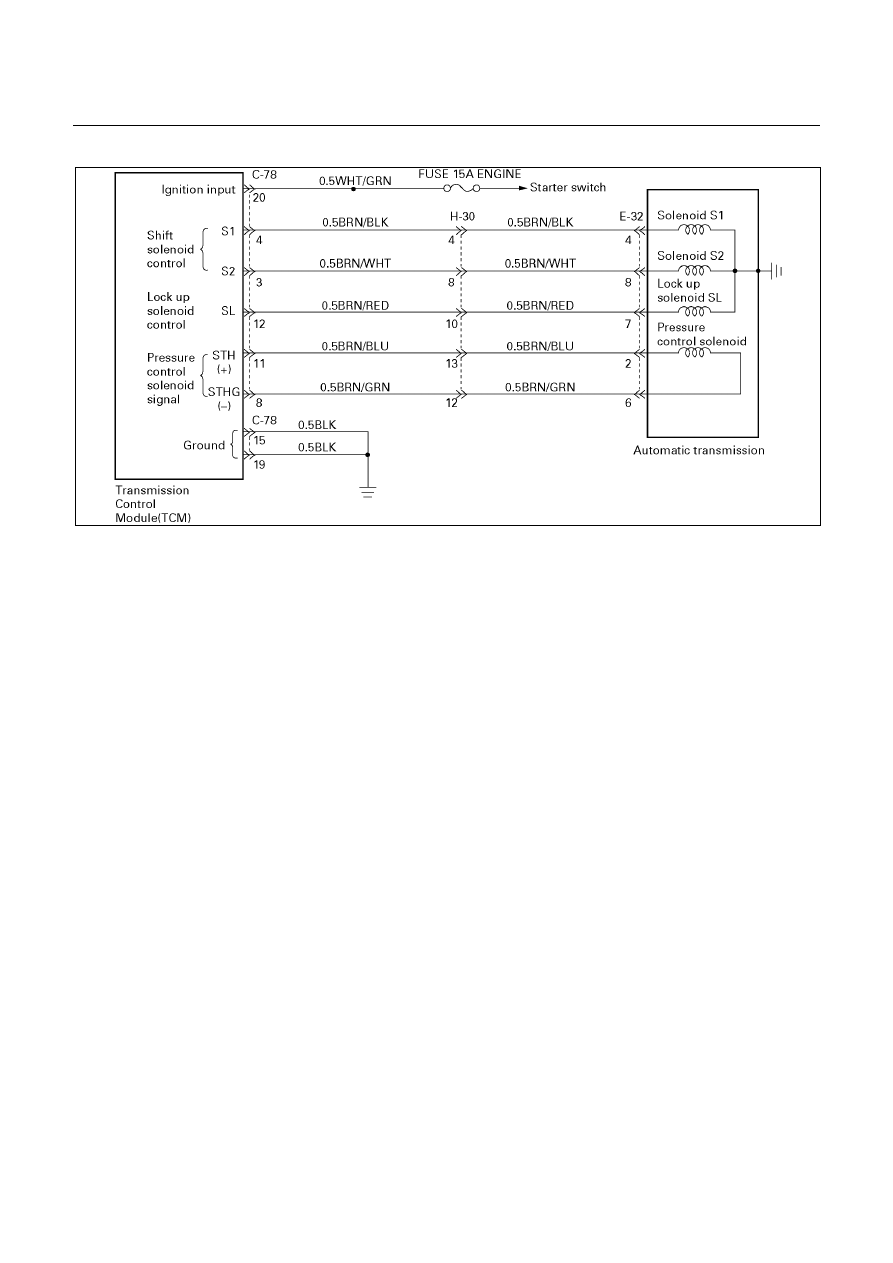

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-63

‘01TFR (For Thailand)



D07L100010



Circuit description:

The pressure control solenoid is a PWM duty control
solenoid located in the valve body.
The pressure control solenoid is a TCM-controled
device used to regulate transmission throttle pressure
by energizing current from the TCM.

Fail-safe control:

The TCM controls fail-safe by detecting pressure
control solenoid failure.

Failure detection:

IG short failure


•  When the feedback A/D value is more than 1020

for 500 milli-second continuously.



•  Detection inhibit condition: Prohibition during 1

second after reversion from open failure, because
the possibility of the mis-detection is high.

Open failure (Including GND Short)


•  When the feedback A/D value is less than 15 for

more than 70 milli-second continuously, judges as
faliure, and turns the current of target output off,
after 1.5 second passed turns the current of target
value to normal. The A/D value is checked, and this
operation is repeated during 70 milli-second again.



•  When it continues for 12.5 second in total.

Contents of control:

At failure detection


• Lock-up control inhibit



•  Up hill and down hill control inhibit (For UBS)



• Squat control inhibit

At failure decision



•  Executes following items in addition to above

control items at failure detection.



•  Turns Solenoid power supply OFF



•  Blinks "CHECK TRANS" lamp



•  Stores the failure information in failure memory

*Prohibits failure detection of S1, S2, SL, STH, selector
position switch, and oil temperature sensor.

Conditions of turning "CHECK TRANS" off:

Turns "CHECK TRANS" lamp off after ignition is turned
ON

→ OFF→ ON.

Reversion conditions from fail-safe:

At failure detection
    When IG short failure···The feedback A/D value is

less than 1020 for 1 second continuously.

    When open failure···Detection criteria is not

satisfied or the feedback A/D value is more than 15
for 1 second continuously.

At failure decision
    Recovers at the same time as the conditions of

turning “CHECK TRANS” lamp off are satisfied.

Test description:

The following numbers correspond to the step numbers
on the diagnostic chart.
  1. The solenoid resistance is within the range of 5 to

5.6

Ω. (at 20°C)

  2. This test checks for shorted circuit at the TCM.

7A-64  AUTOMATIC TRANSMISSION (AW30-40LE)

Diagnostic aids:

An intermittent may be caused by a poor connection,
rubbed through wire insulation or a wire broken inside
the insulation. Inspect related harness connector for
backed out terminals, improper mating, broken locks,
improperly formed or damaged terminals, poor terminal
to wire connection and damaged harness.
