7A4-12  UNIT REPAIR (JR405E)





06CV19




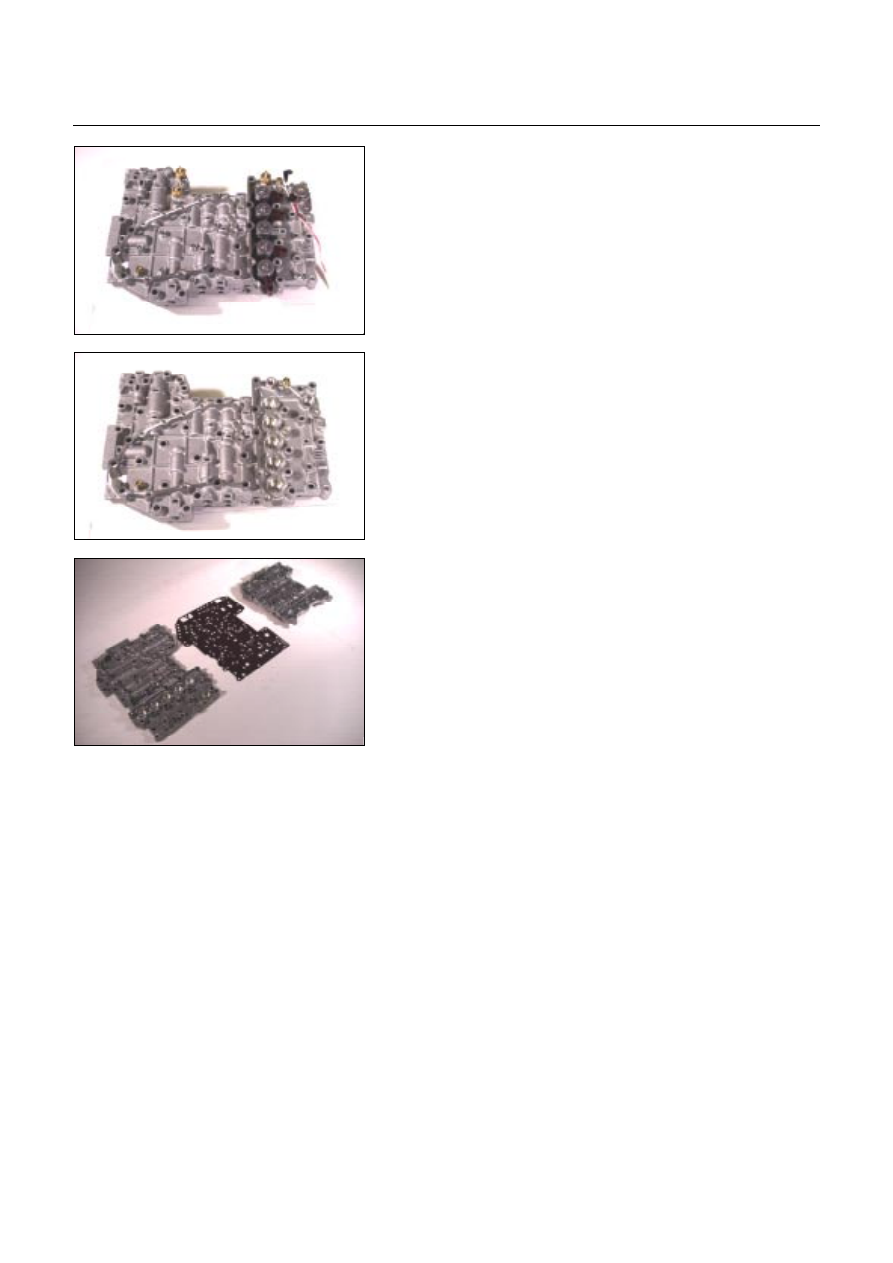

5. Solenoid

6.  Oil pressure switch

Remove the 6 solenoids together and the 3 oil pressure

switchs.







07CV17




7.  Control valve upper body

8.  Control valve lower body

9. Separation plate

•

  Remove the 17 bolts securing the control valve upper

body, the control valve lower body, and the separation

plate.







08CV16




•

  Separate the upper body, the lower body, and the

separation plate.

NOTE:
Take care not to drop or lose the parts at the inside of the
control valve.





Inspection

•

  Inspect the separation plate for wear and other damage.



UNIT REPAIR (JR405E)  7A4-13

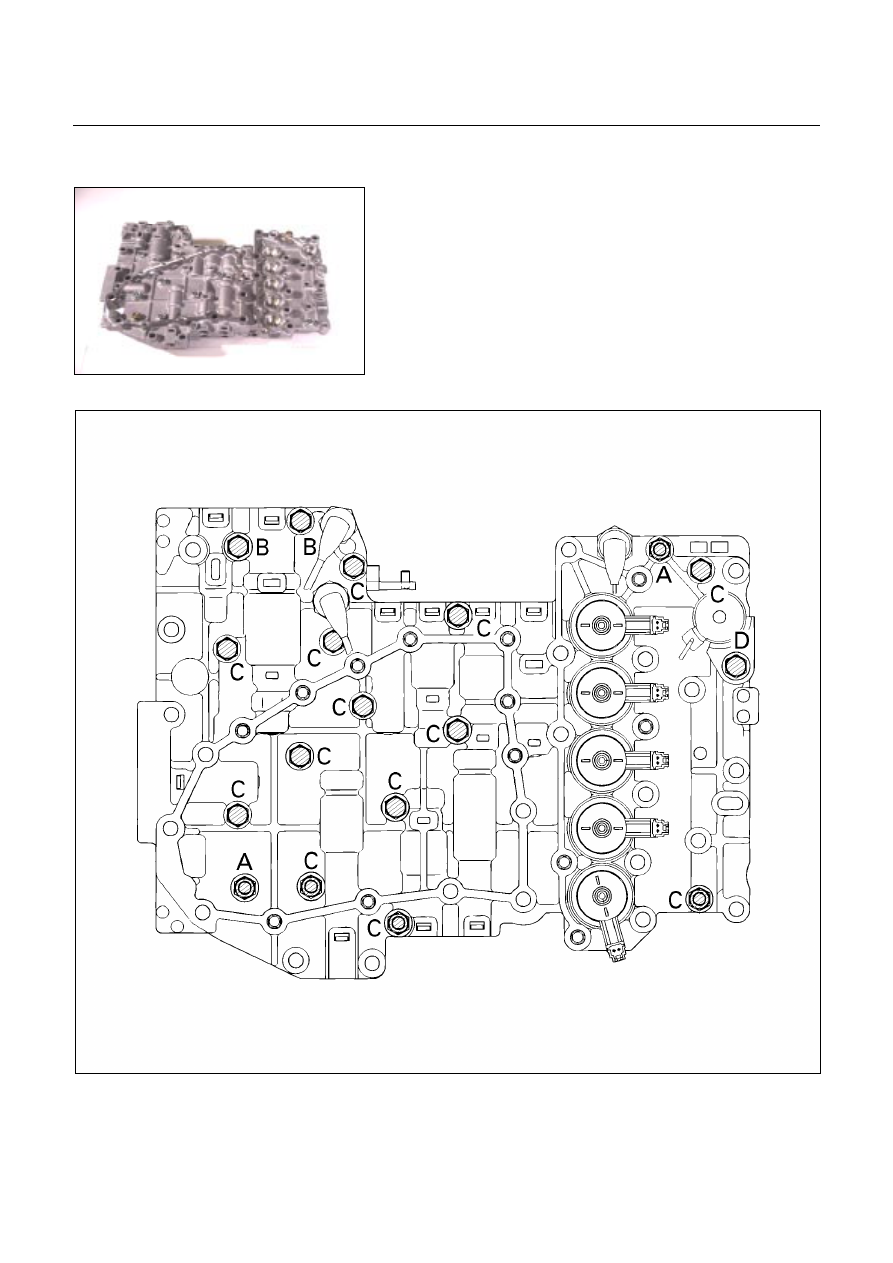

Reassembly steps

Coat the parts with ATF before installing them.





11CV18




1.  Control valve upper body

2.  Control valve lower body

3. Separation plate

Assembly the control valve upper body, the lower body, and

the separation plate.

Tighten the bolts to the specified torque.







244L300002






7A4-14  UNIT REPAIR (JR405E)



 Number

Length

(Color)

Control valve
rocket bolts and
nuts (A)

2 (Plus 2

nuts)

50 mm (1.97 in) (Gold)

Upper body and
lower body fixing
bolts





(B)

2

45 mm (1.77 in) (Silver)

(C)

13

35 mm (1.38 in) (Silver)

Line pressure
solenoid fixing bolt
(D)

1

16 mm (0.63 in) (Gold)





Torque: 8 N

⋅⋅⋅⋅

m (69 Ib

⋅⋅⋅⋅

in)

















UNIT REPAIR (JR405E)  7A4-15



244L300003

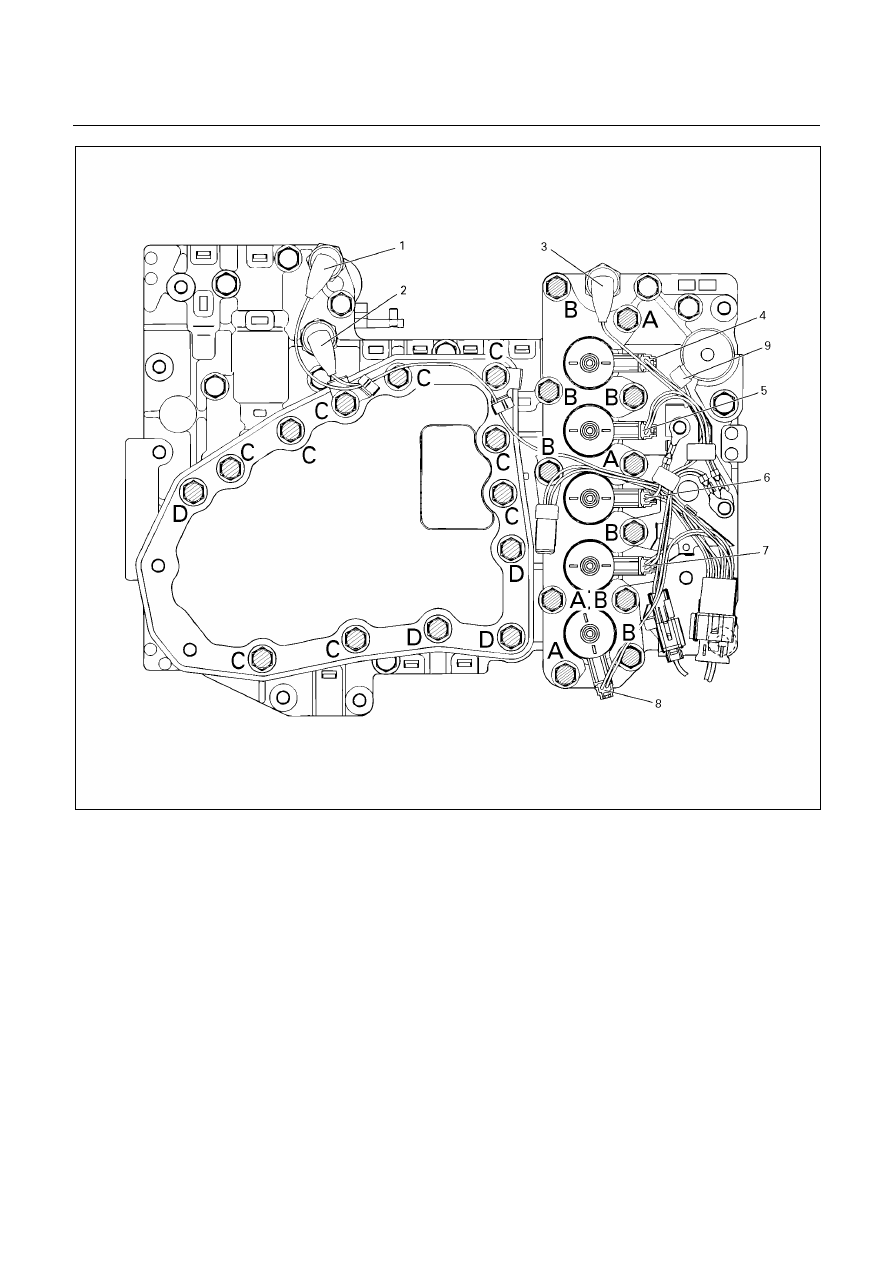

Legend



1. High clutch oil pressure switch

connector (wire color: Gray)



2. 2-4 brake oil pressure switch connector

(wire color: Brown)



3. Low and reverse brake oil pressure

switch connector (wire color: White)



4. Low and reverse brake duty solenoid

connector (wire color: Pink and White)



5. High clutch duty solenoid connector

(wire color: Green and Gray)









6. Lock-up duty solenoid connector (wire

color: Yellow and Black)



7. 2-4 brake duty solenoid connector (wire

color: Blue and Brown)



8. Low clutch duty solenoid connector (wire

color: Orange and Black)



9. Line pressure solenoid connector (wire

color: Pink)
