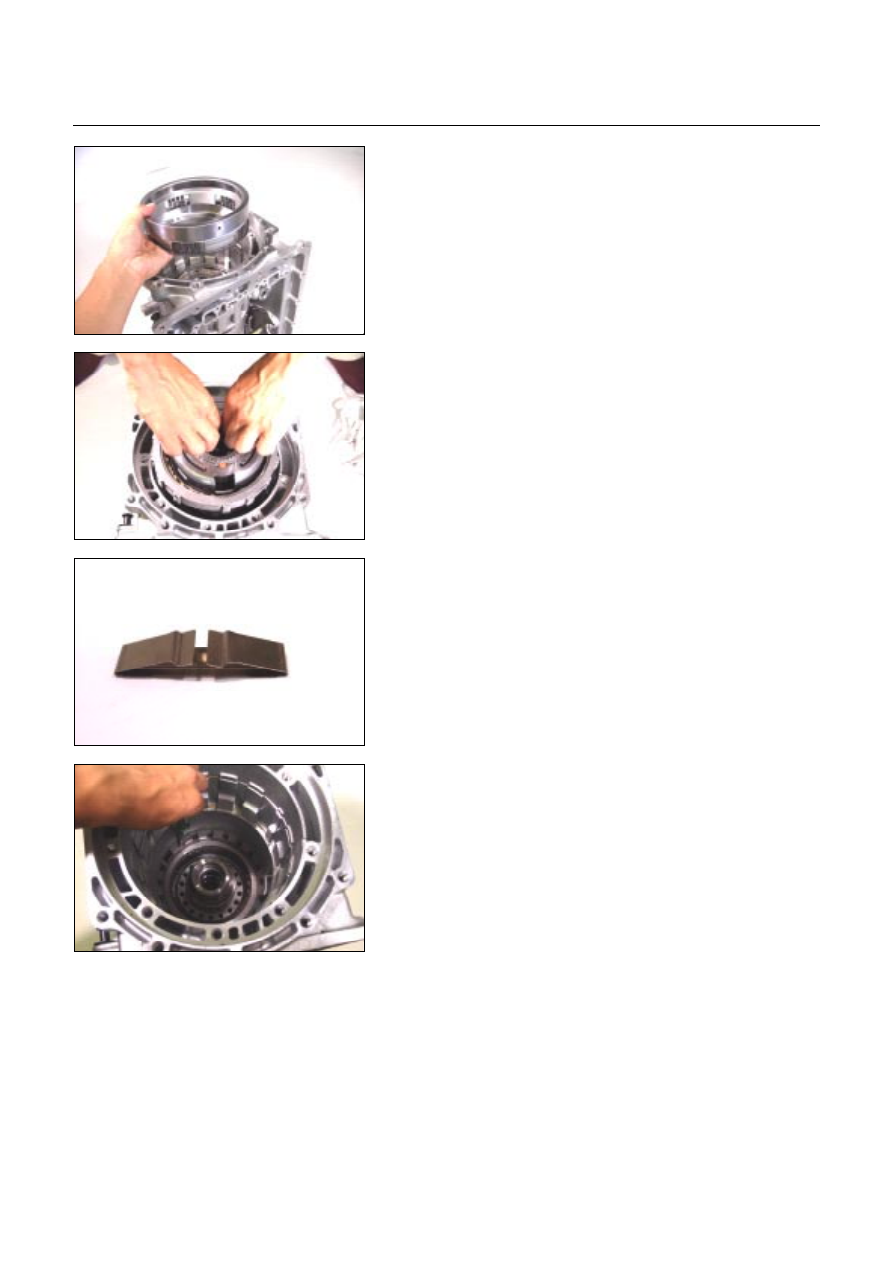

7A4-8  UNIT REPAIR (JR405E)





25ASSY019




•

  Remove the 2-4 brake retainer and return spring.








26ASSY026




14.Carrier assembly (Carrier and low clutch assembly),

bearing, bearing race, and 2 – 4 brake assembly

•

  Pull the carrier assembly, the bearing, the bearing race

and the 2-4 brake assembly (Dish plate, retaining plate,

drive plate, and driven plate) from the transmission case

at the same time.

•

  Remove the bearing, the bearing race, and the 2-4

brake assembly from the carrier assembly.








27U-SPG02




•

  Remove the 3 brake springs from the transmission

case.








28L&R06




15.Low and reverse brake

•

  Remove the snap ring.

•

  Pull the low and reverse brake free.








16.Rear extension (2WD) or Adapter case (4WD)

•

  Rotate the transmission case so that the oil pan opening

is facing up.

•

  Remove the 10 bolts and the rear extension (2WD) or

the adapter case (4WD).



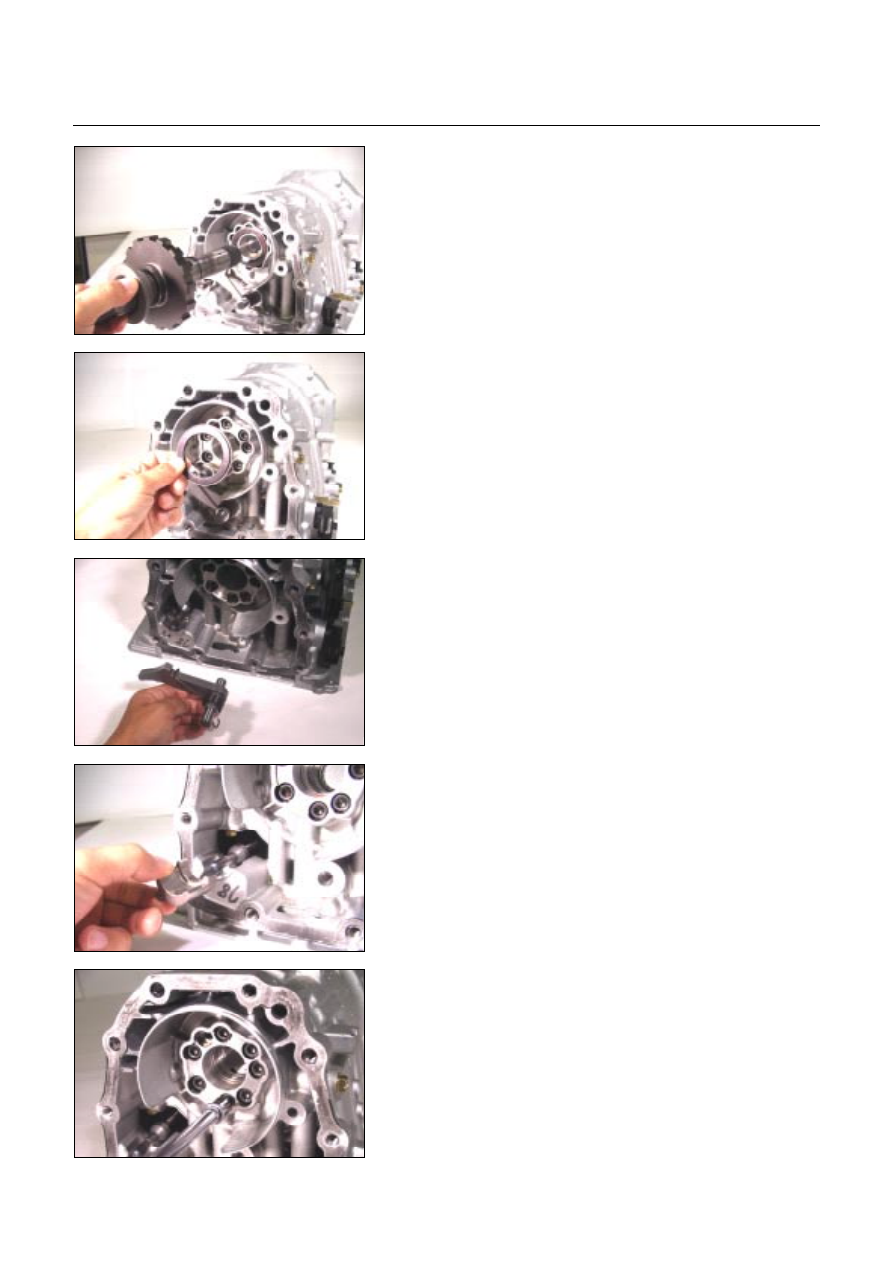

UNIT REPAIR (JR405E)  7A4-9





29ASSY091




17.Output shaft

•

  Pull the output shaft from the transmission case.







30ASSY089




•

  Remove the bearing (with bearing race) from the

transmission case.







31ASSY124




18.Parking pawl, shaft, spring, and spacer

Remove the parking pawl, shaft, spring and spacer from

the transmission case.







36ASSY075




19.Actuator support

Remove the actuator support from the transmission case.







37ASSY074




20.Low one-way clutch inner race and bearing

•

  Loosen the 7 bolts securing the low one-way clutch

inner race.

NOTE:
Loosen the bolts a little at a time as uniformly as possible
to prevent the inner race from tilting and becoming
jammed.

•

  Remove the 6 bolts. Support the low one-way clutch

inner race with your hand and remove the final bolt.

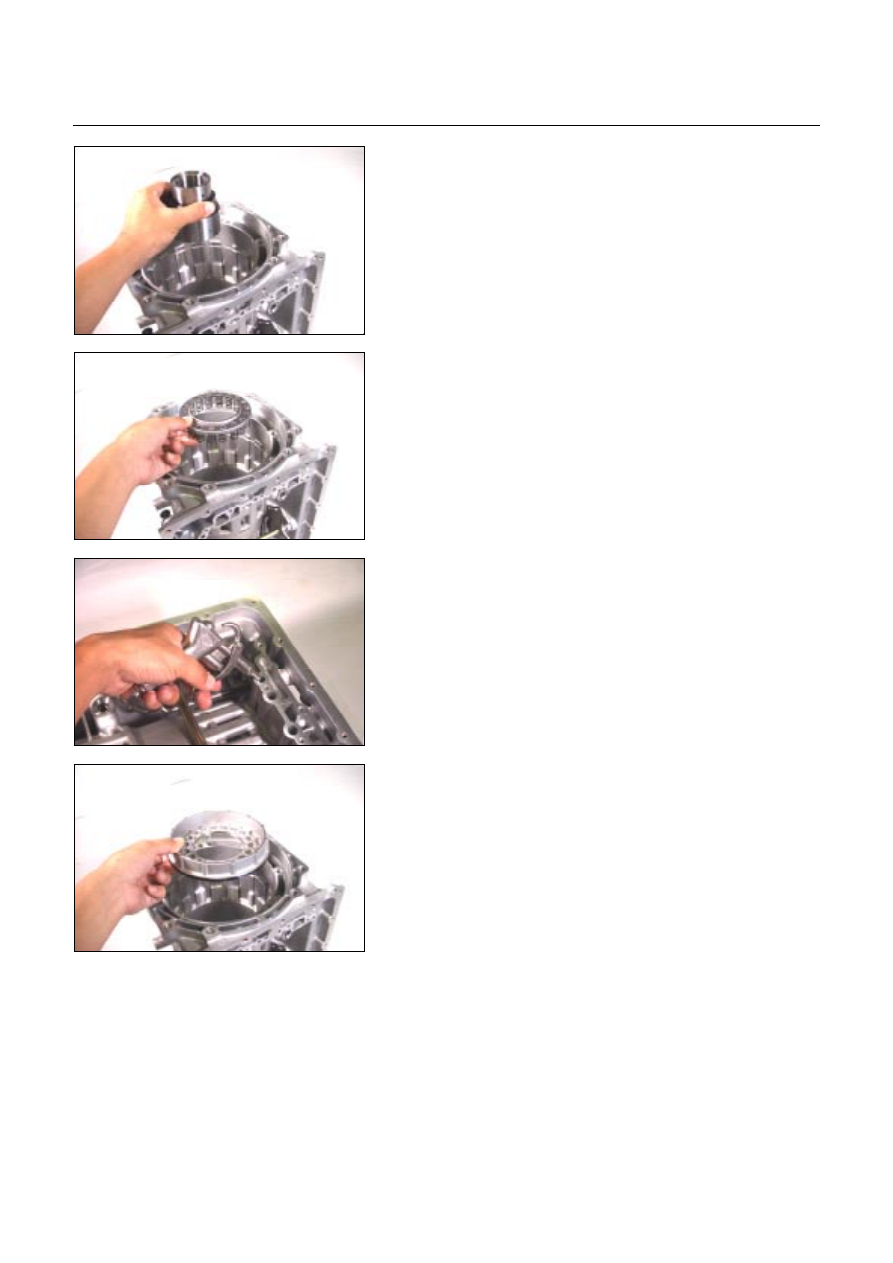

7A4-10  UNIT REPAIR (JR405E)





39ASSY006




•

  Remove the bearing and the low one-way clutch inner

race from the transmission case.

•

  Remove the bearing from the low one-way clutch inner

race.







40ASSY005




21.Low and reverse brake return spring

Remove the low and reverse brake return spring from the

transmission case.







41L&R02




22.Low and reverse brake piston

•

  Force compressed air (329kPa/4.0kg/cm

2

) through the

transmission case oil passages.







42ASSY004




•

  Remove the low and reverse brake piston from the

transmission case.



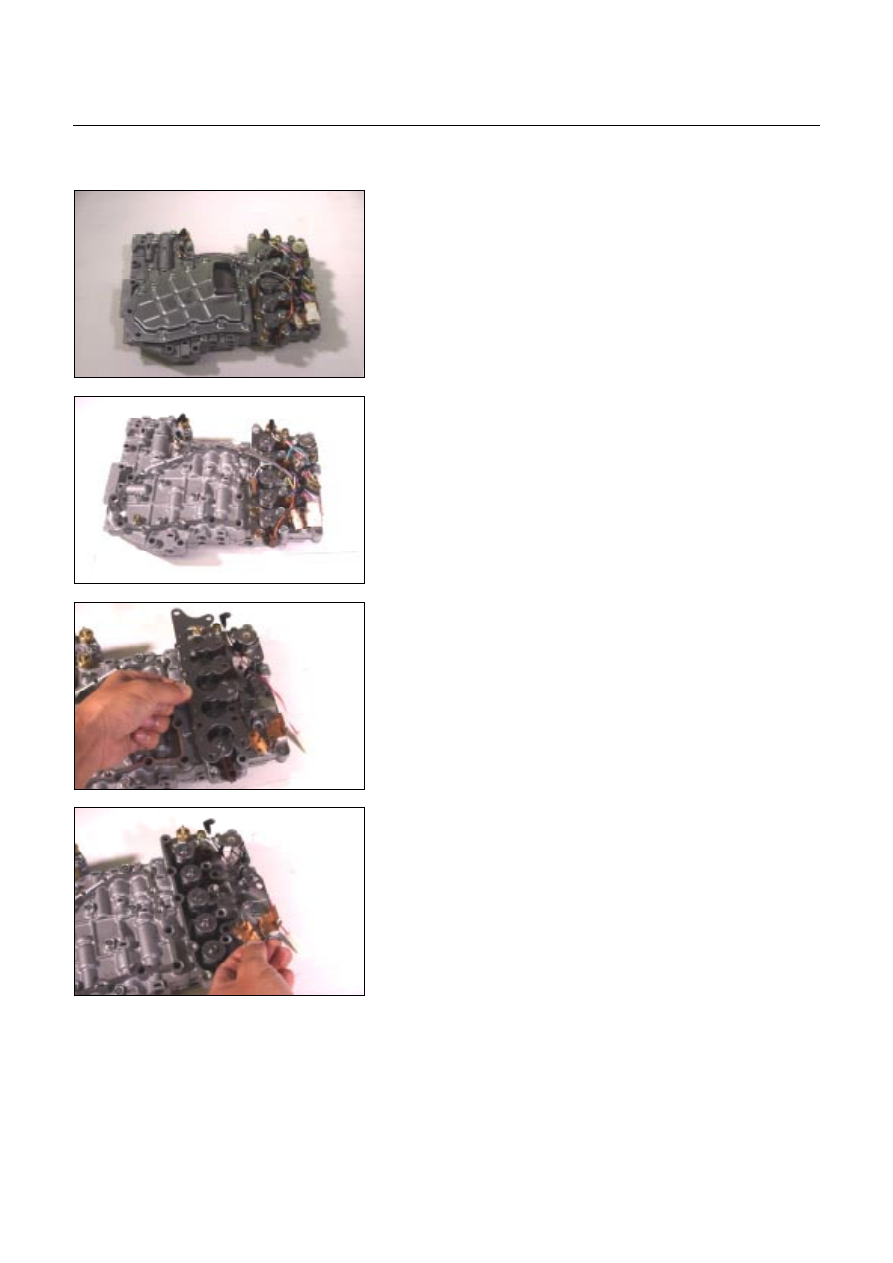

UNIT REPAIR (JR405E)  7A4-11





CONTROL VALVE ASSEMBLY







01CV40




Disassembly steps

1. Oil strainer

Remove the 13 bolts and the oil strainer from the control

valve assembly.







02CV26




2. Harness assembly

Remove the harness assembly.







04CV21




3. Solenoid fixing plate

4. Harness bracket

•

  Remove the 11 bolts and the solenoid fixing plate

together with the harness bracket.







05CV20
