7A2-20  DIAGNOSIS



SERVICE PROGRAMMING SYSTEM (SPS)













The procedure to program the control unit by using SPS
software contained in TIS 2000 is explained in steps below.

Important: Please checks the following before SPS is used.

•

  Latest software shall be used on Tech 2 and PC.

•

  Batteries of the vehicle shall be fully charged.




1.  Preparations of TIS 2000

1.  Connect Tech 2 to P/C.

2.  Check to see if Hardware Key is plugged into Port.

3.  Activate TIS 2000 by P/C.

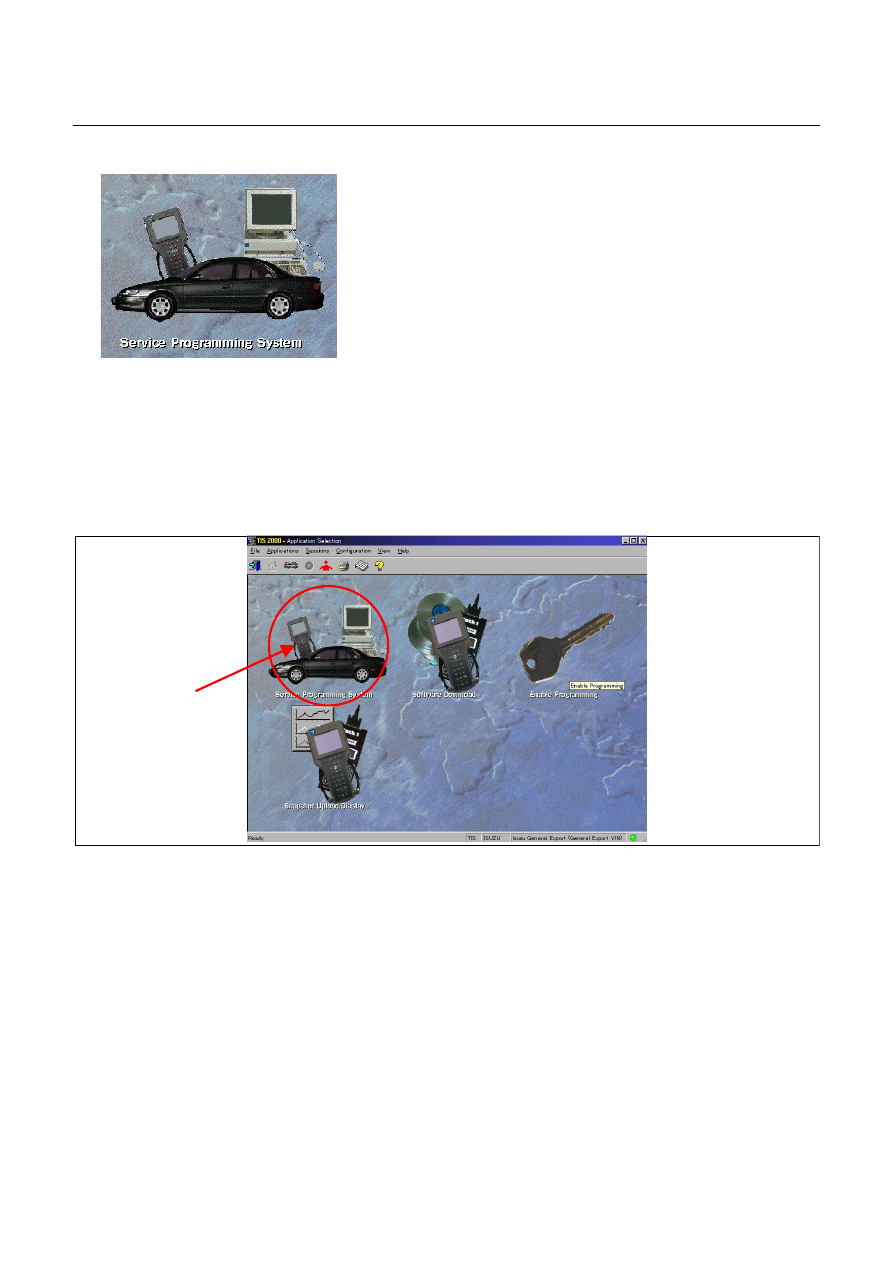

4.  On the activating screen of TIS2000, choose "Service Programming System"










5.  On the screen of "Diagnostic Tester and Processing Program Selection", choose the one that will comply with

the following.

•

  Diagnostic tester in use

•

  New programming by the existing module or new programming by the replaced/new module.

•

  Fixing position of the control unit.

6.  Upon completion of the selection, push the button of "Continue".


2. Demand of Data

1.  Connect Tech-2 to the vehicle. When activated by turning on the power of Tech-2, push the "Enter" switch.

2.  Turn on the ignition switch (without starting the engine)

3.  In the main menu of Diagnostic Tester, push "F1: Service Programming System (SPS)".

4.  Push "F0: Request Info" of Tech-2.

DIAGNOSIS  7A2-21

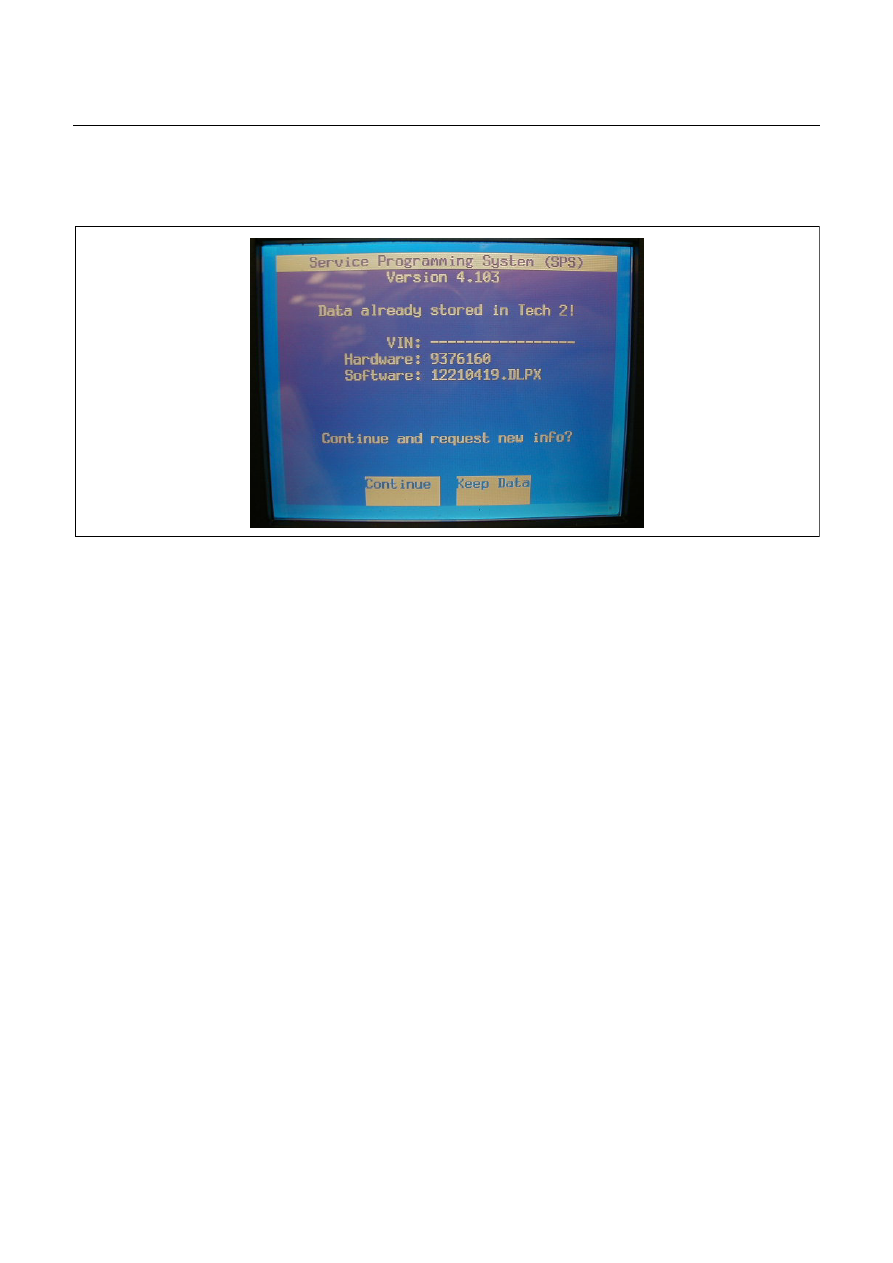

5.  Where vehicle data has been already saved in Tech 2, the existing data come on display. In this instance, as

Tech-2 starts asking whether to keep the data or to continue obtaining anew data from the control unit,

choose either of them.













6.  If you select “continue”, you have to select “Model Year”, “Vehicle Type”, “Controller Type(Transmission)”.

7.  After that. then push button and turn Ignition switch tuned on, off, on following Tech-2 display. Tech-2 will

read information from controller after this procedure.

8.  During obtaining information, Tech-2 is receiving information from the control unit chosen. In replacing the

control unit, please be sure to undertake "Obtaining Information" from the new unit. With VIN not being

programmed into the new control unit at the time of shipment, "obtaining information" is not complete

(because the vehicle model, engine model and model year are specified from VIN). For the procedure get

additional information on vehicles, instruction will be provided in dialog form, when TIS2000 is in operation.

9.  Following instructions by Tech-2, push the "Exit" switch of Tech-2, turn off the ignition of the vehicle and turn

off the power of Tech-2, thereby removing from the vehicle.



3. Data Exchange

1.  Connect Tech-2 to P/C, turn on the power and click the "Next" button of P/C.

2.  Check VIN of the vehicle and choose "Next".

3.  When a lack of data is asked from among the following menu, enter accordingly.

* With VIN information


There is no necessary to select option menu.



The select menu is appeared automatically.



Some case, it is necessary to select  “Destination code”.

* Without VIN information


Select following Menu



•

 Model Year



•

 Model



•

 Engine type



•

 Destination code (vehicles for general export)*1

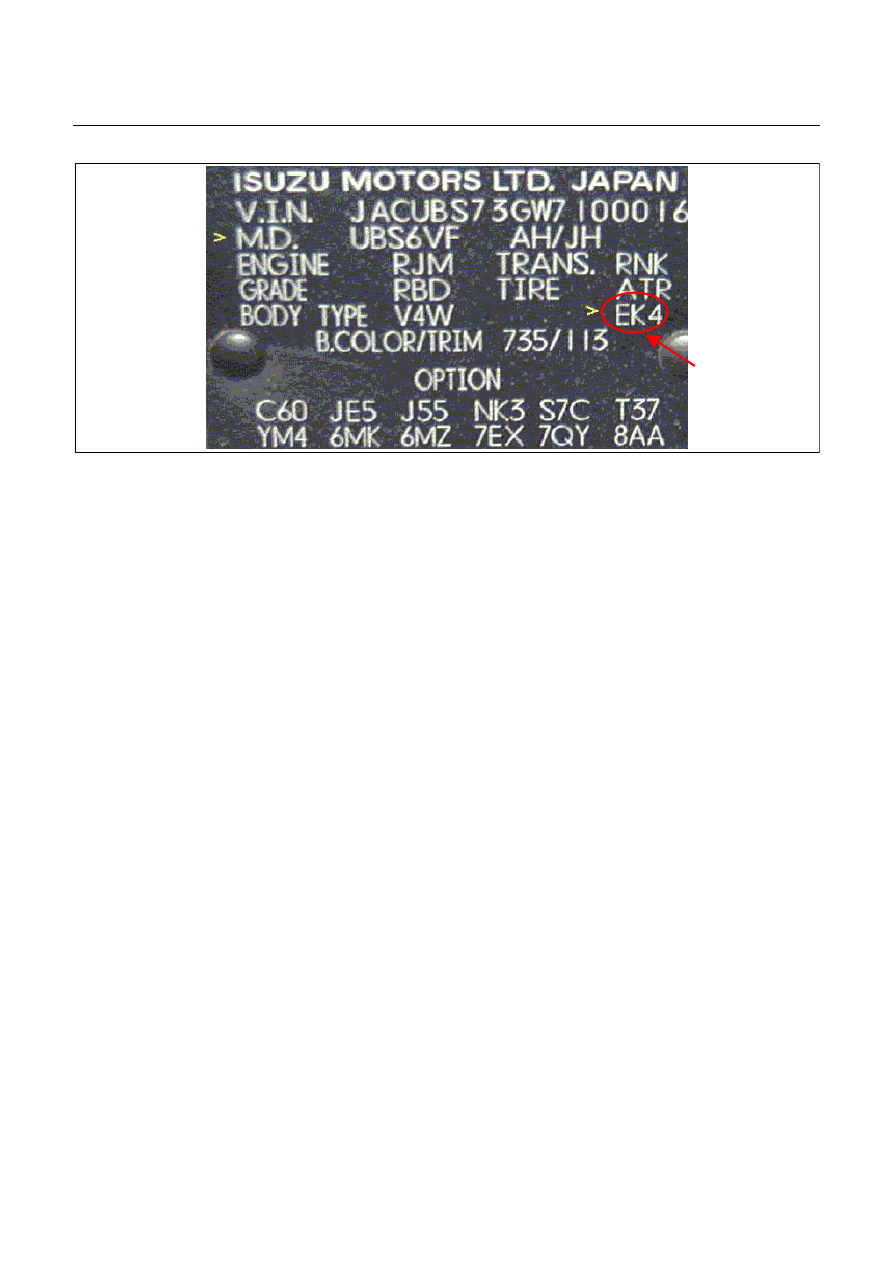

* 1: How to read the destination code
Destination code can be read from ID Plate affixed on vehicles, while on VIN plate the destination code is described
at the right-hand edge of Body Type line. In Fig.-3, the destination code can be read as ""EK4"".

7A2-22  DIAGNOSIS













4.  After choosing the data, click the "Next" button.

5.  When all the necessary information is entered, the "details" of software within the database that match the

entered data will appear for confirmation. Click the "Program" switch and then download the new software

onto Tech-2.

6.  "Data Transfer" comes on display. The progress of downloading will be displayed on the screen in the form of

bar graph.

7.  Upon finishing the data transfer, turn off the power of Tech-2, removing from P/C.



4. Programming of TCM

1.  Check to see if batteries are fully charged, while ABS connectors shall be removed from the vehicle.

2.  Connect Tech-2 to Vehicle Diagnostic Connectors.

3.  Turn on the power of Tech-2 and the title screen comes on display.

4.  Turn on the ignition (without allowing the engine to start)

5.  On the title screen of Tech-2, push the "Enter" button.

6.  Choose "F: Service Programming System" on the main screen and then choose "Fl: Programming".

7.  While data is being transferred,  "Downloading" will be displayed on the Tech-2 screen.

8.  Upon finishing the data transfer, Tech-2 will display "Reprogramming Successful". Push the "Exit" button to

bring program to completion.

9.  Following "Procedure 2: Demand of Data", try over again "Information Obtaining" and check to confirm if the

data has been correctly re-loaded.

10. Upon finishing confirmation, turn off the ignition of the vehicle and then turn off the power of Tech-2,

removing from the vehicle.



DIAGNOSIS  7A2-23

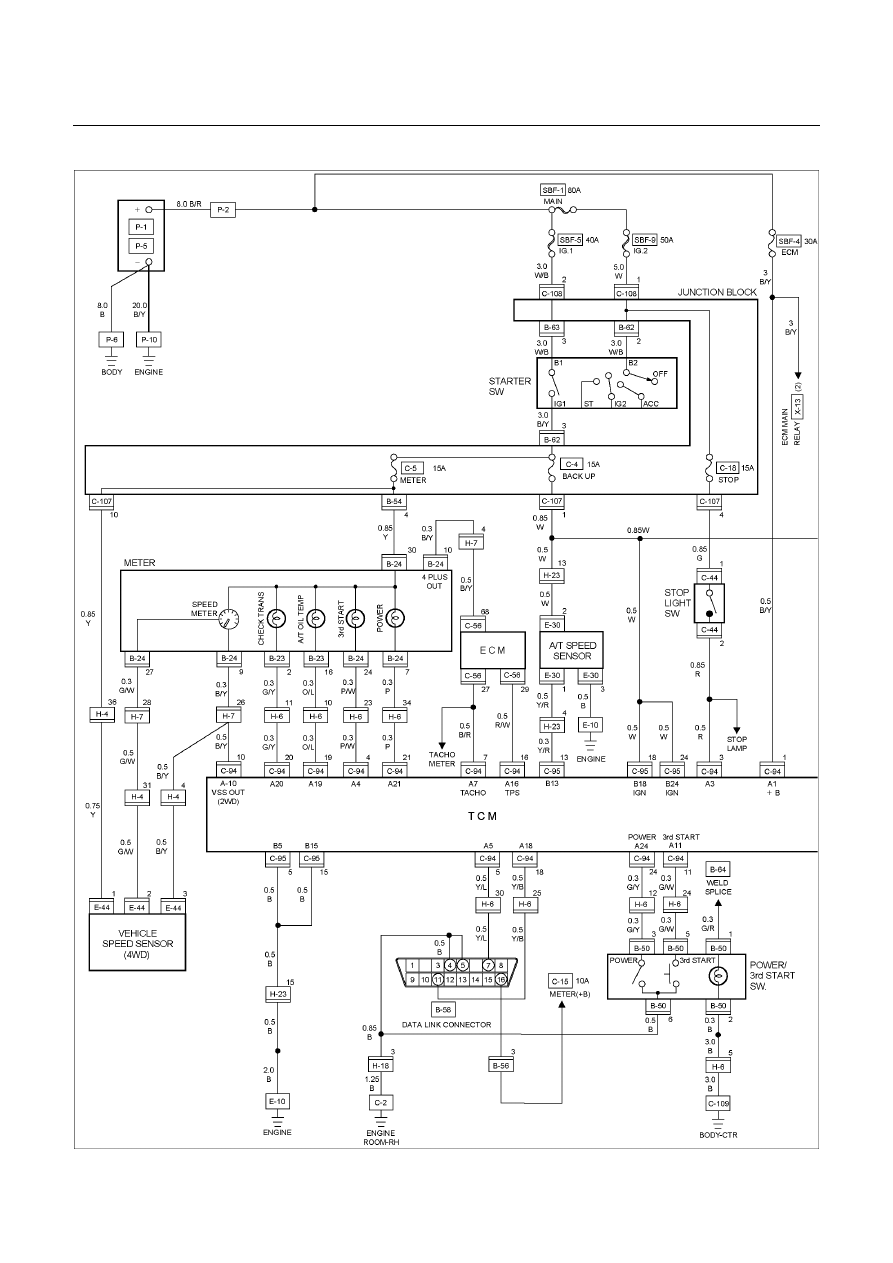

CIRCUIT DIAGRAM



RTW38DXF001001
