ON-VEHICLE SERVICE (JR405E)  7A3-9

POWER AND 3RD START SWITCH

Inspect

1.  Block the wheels.

2.  Disconnect the negative battery cable.

3.  Pry out the switch from the floor console.

4.  Disconnect the harness connector.

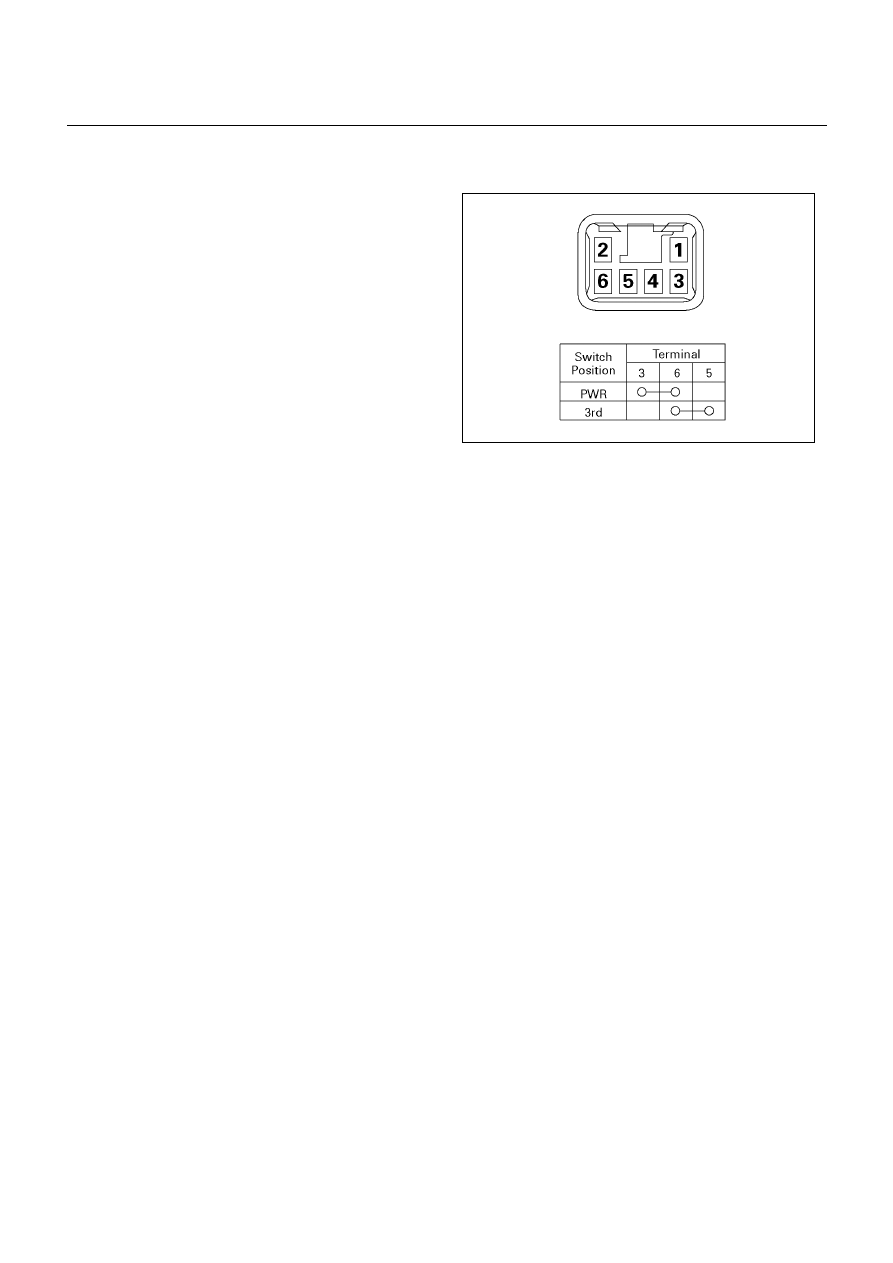

5.  Check continuity between terminal (5) and (6) at third

(3rd) position.

6. Check continuity between terminals (3) and (6) at

power (PWR) position.

7. Replace the power and 3rd start switch when the

result of inspection is found abnormal.

8.  Connect the harness connector.

9.  Connect the negative battery cable.

10. Remove the wheel blocks.



238R300003





7A3-10  ON-VEHICLE SERVICE (JR405E)

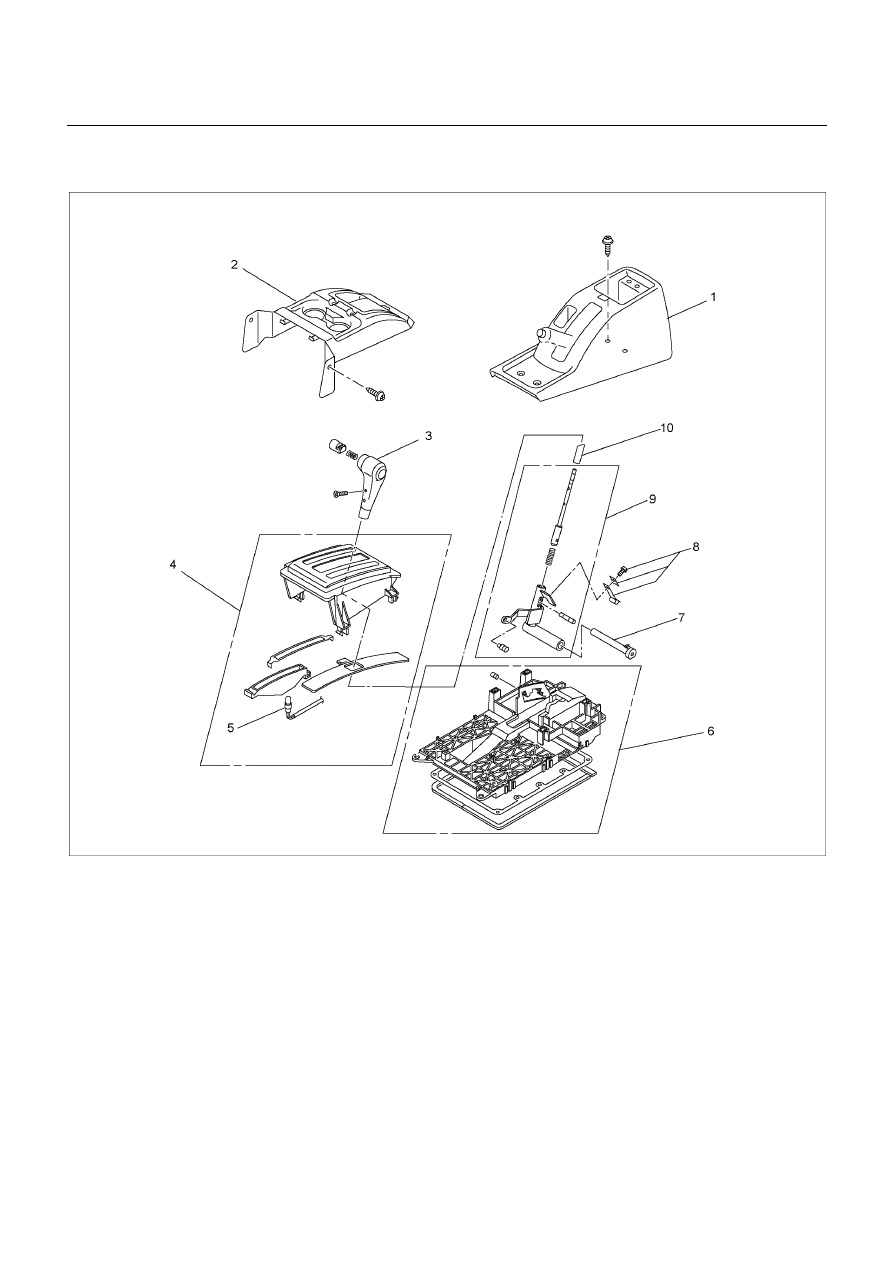

SELECT LEVER



RTW37ALF001101

Legend

1. Rear console

2. Front console

3. Select lever knob

4. Upper housing

5 Lamp

assembly





6 Base

plate

7 Grooved

pin

8 Spring

plate

9 Lever

assembly

10 Sleeve




Remove or Disconnect

1.  Block the wheels.

2.  Disconnect the negative battery cable.

3.  Remove the rear console and the front console.

4.  Remove the 2 screws fixing the select lever knob.

5.  Remove the knob together with the knob button and

spring from the lever.



6.  Turn the sleeve counterclockwise to remove it. Make

a note of the number of turns required to free the

sleeve.

7.  Remove the harness connectors from the base plate.

8. Remove the upper housing (held in place by 4

latched fasteners).

9.  Remove the spring plate.

ON-VEHICLE SERVICE (JR405E)  7A3-11

10. Remove the grooved pin.

11.

Remove the lever assembly by pressing the rod

down (lever in N position).

12.

If lamp replacement is required, remove the lamp

assembly from the lamp socket (align the socket

grooved portion and the lamp assembly protruding

portion).



Install or Connect

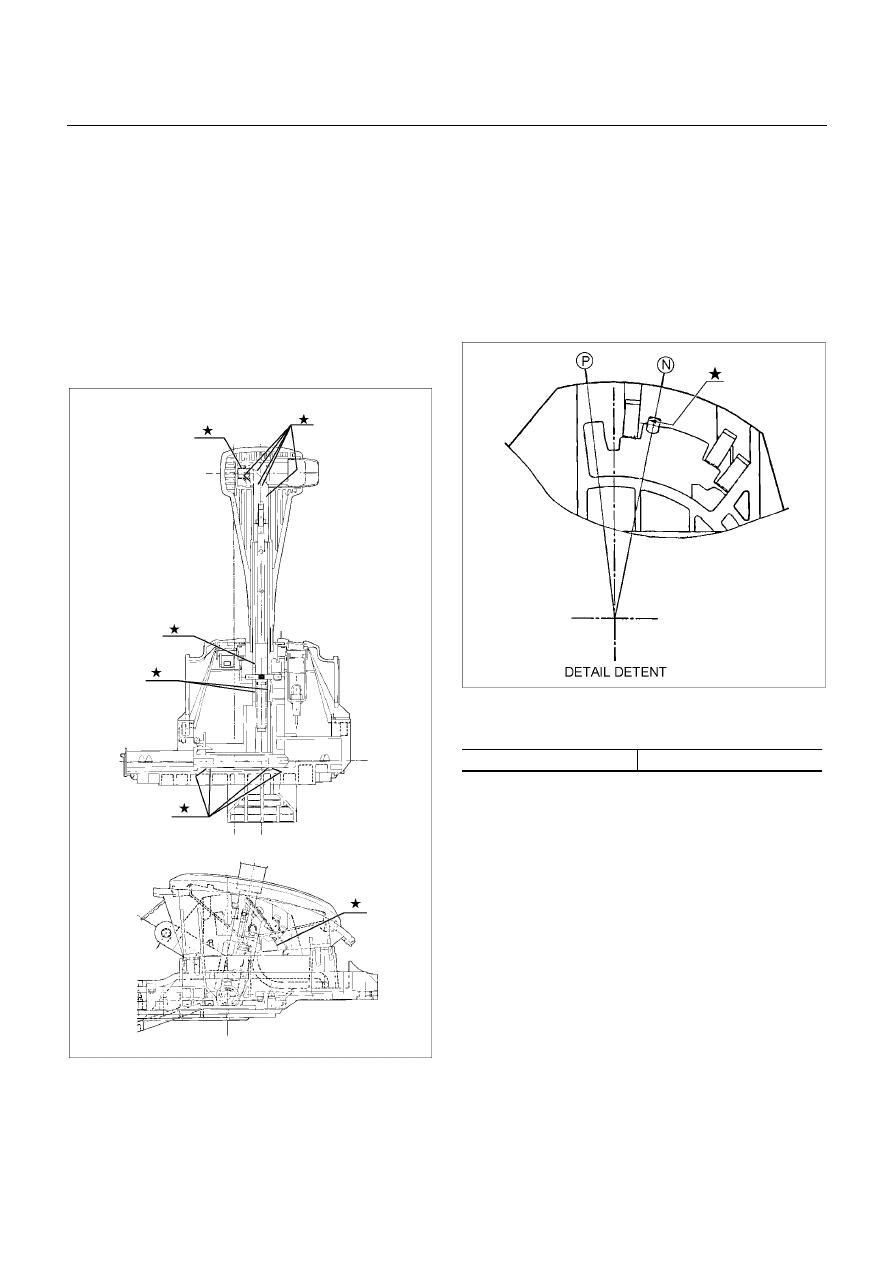

NOTE

Apply MULTEMP No. 2 grease (or equivalent) to the
select lever. Refer to the illustration.

RTW37ALH000201






1.  Install the lever assembly to the base plate.

a.  Insert and secure shaft.

b.  Insert pawled end of shaft into base plate hole.

c.  Insert grooved pin of shaft into detente aperture

(lever assembly in N position).

2.Install the spring plate.

a.  Insert the grooved pin into the base plate detente

groove until it touches the front wall (lever

assembly in N position).

RTW37ASH001001

b.  Stack the short spring plate tighten the screws to

the specified torque.





Screw torque

2 N

⋅

m (0.2kg

⋅

m/17 lb ft)

c.  Check that the grooved pin moves smoothly in

the detente groove (shift knob temporarily

installed).

3.  Temporarily install the sleeve.

4. Install the lamp assembly to the lamp socket (if

removed at disassembly).

a.  Align the recessed portion of the lamp socket with

the protruding portion of the lamp assembly.

b. Insert the lamp assembly into the lamp socket

and rotate it 90 degrees clockwise.

5.  Attach the harness connectors to the base plate.

6.  Move the lever to the “P” position.

7. Install the sleeve (rotate the sleeve clockwise the

same number of turns it was rotated

counterclockwise at disassembly).

8. Install the knob, the knob button, and the knob

spring.



7A3-12  ON-VEHICLE SERVICE (JR405E)

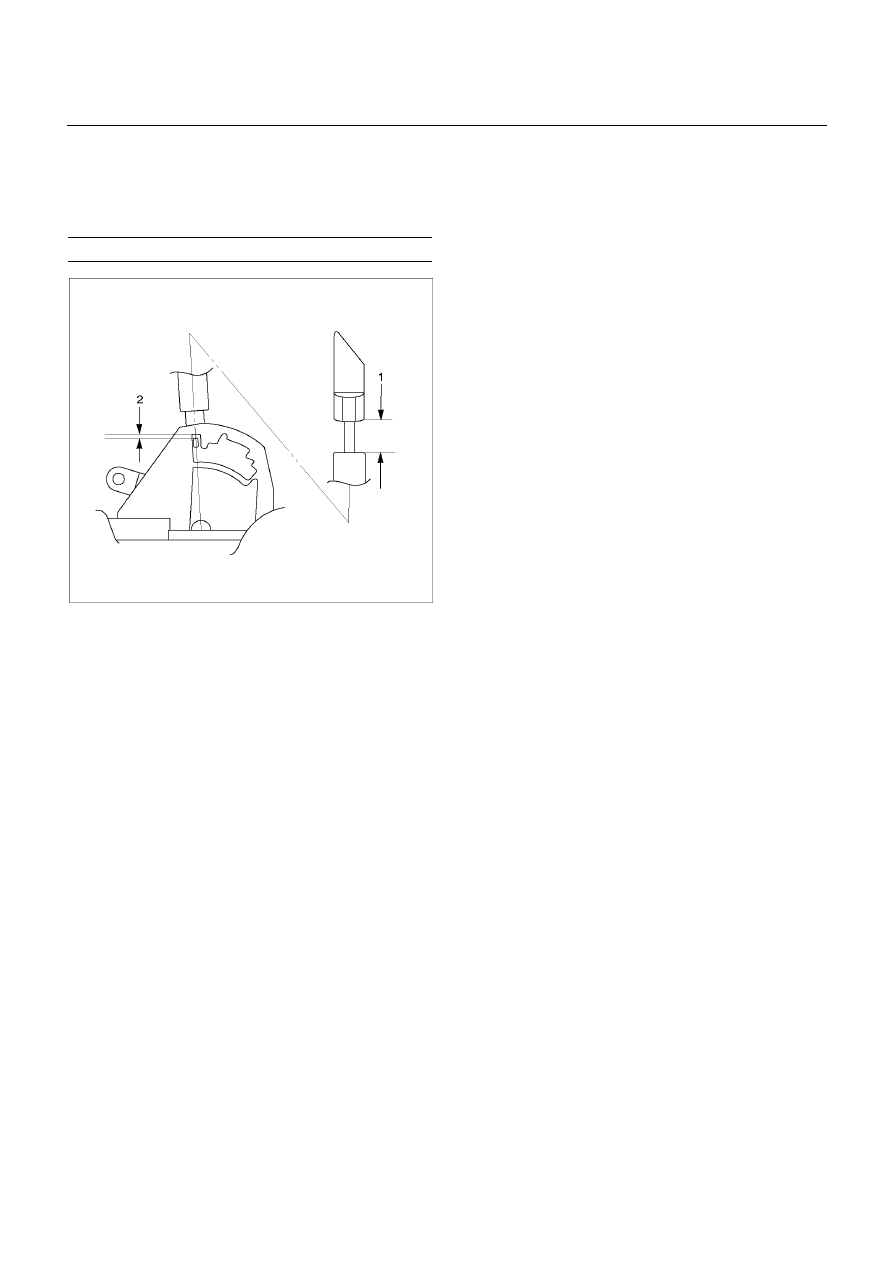

9.  Adjust the clearance (2)  between the detente plate

and the pin by moving the select lever knob sleeve

(1).

Detente plate and pin clearance

mm(in)

0.2 - 1.0 (0.01 - 0.04)



255R300002

10. Install the 2 screws securing the knob and tighten

them to the specified torque.

Screw torque: 2 N

⋅

m (0.2kg

⋅

m/17 lb in)

11.

Install the upper housing. Make sure that the 4

latched fasteners are securely closed.
