DIAGNOSIS  7A2-27

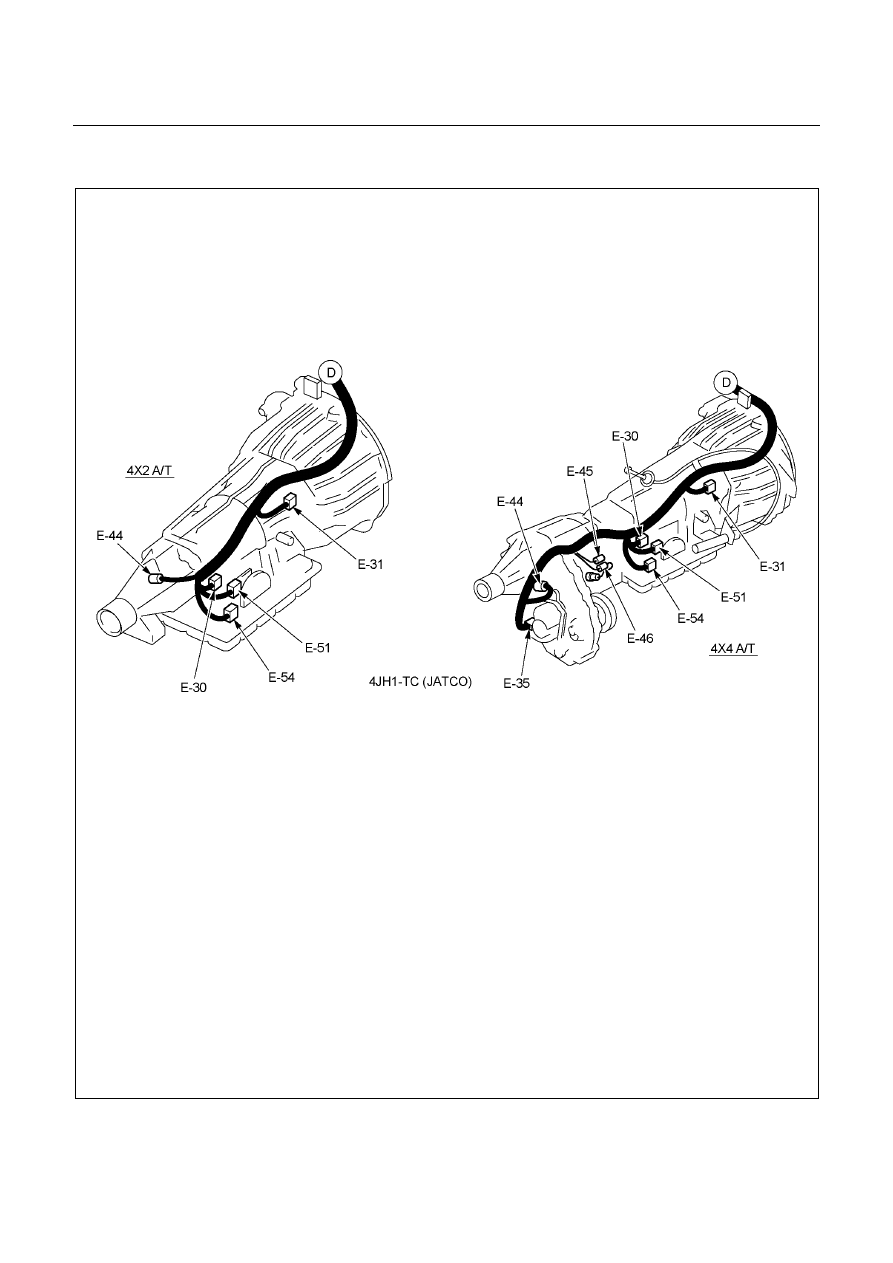

PARTS LOCATION (3)





RTW38DXF007601

7A2-28  DIAGNOSIS

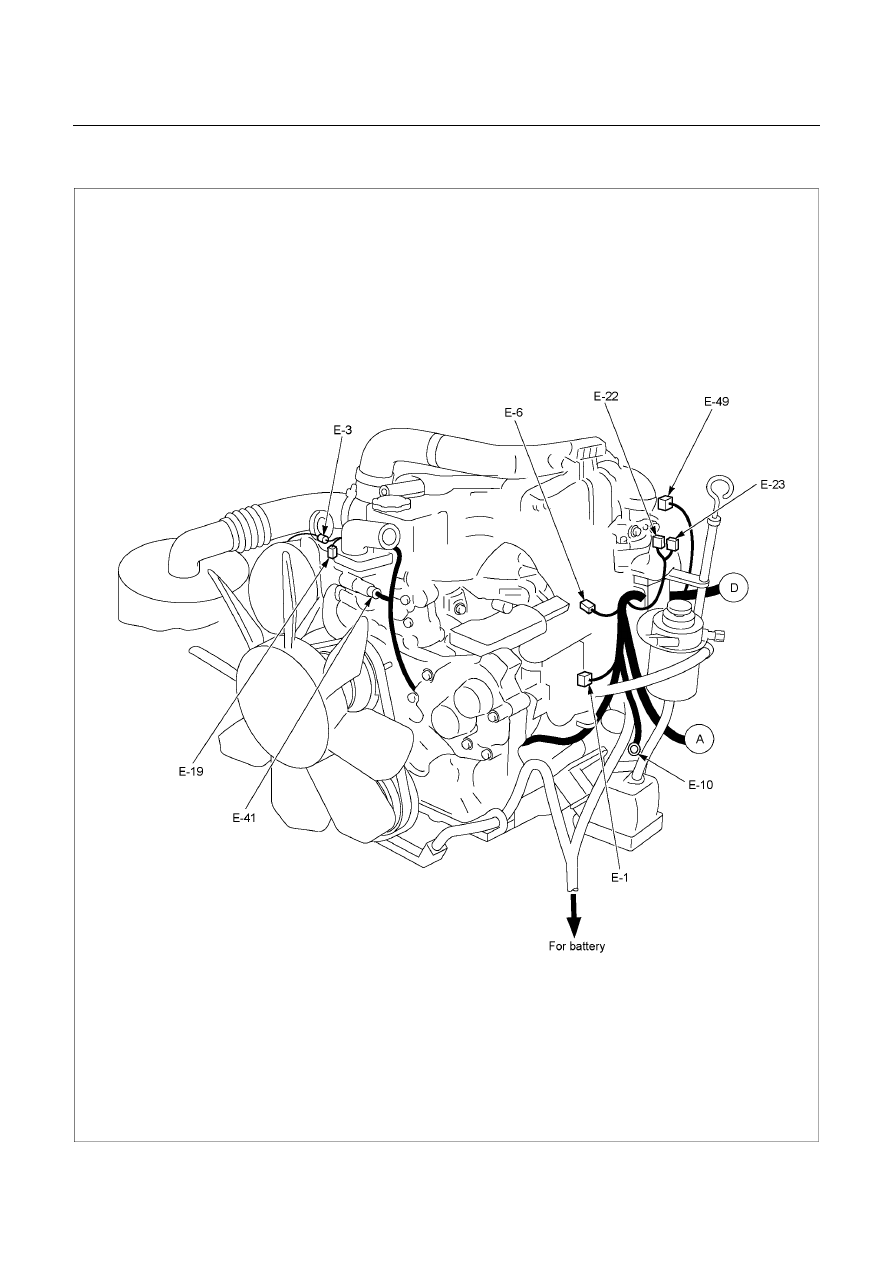

PARTS LOCATION (4)


































DIAGNOSIS  7A2-29



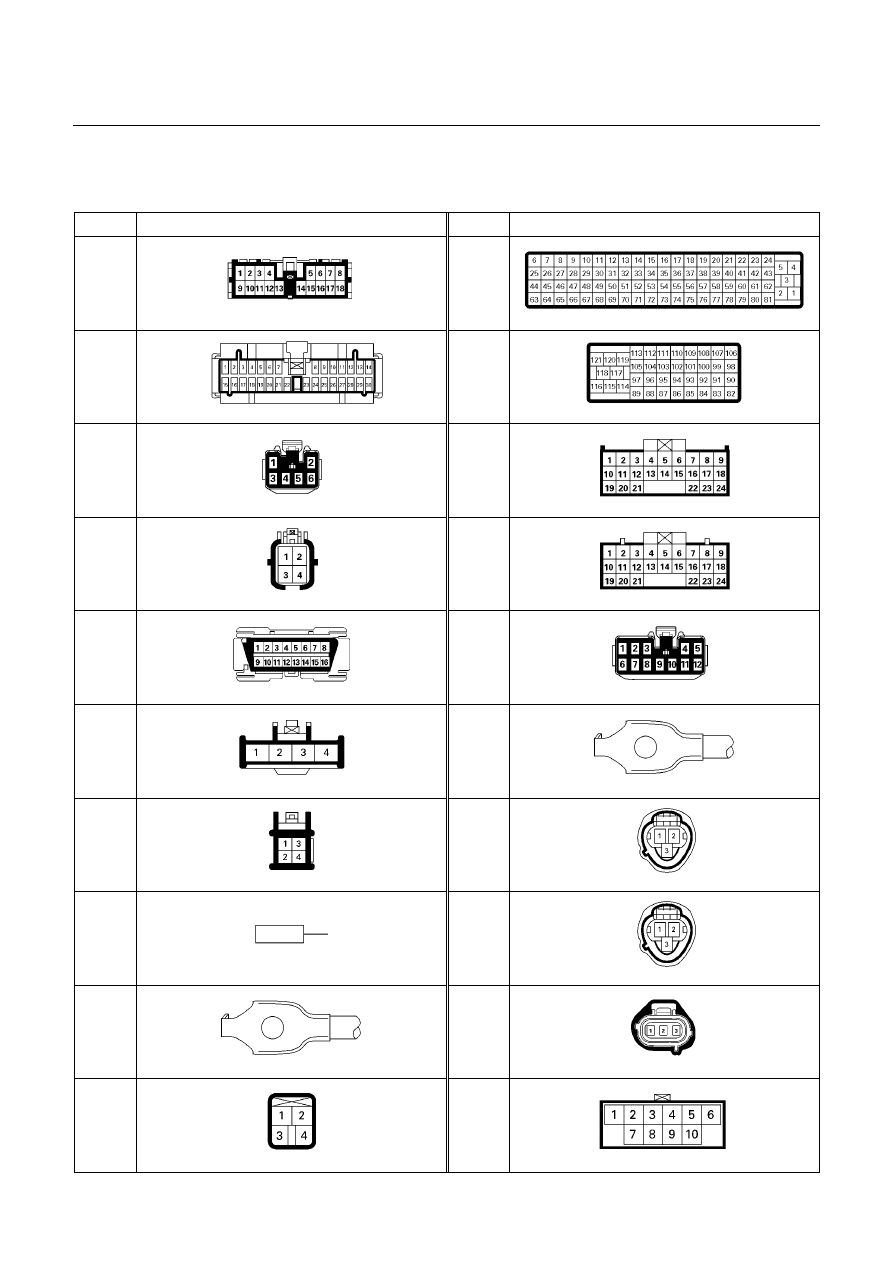

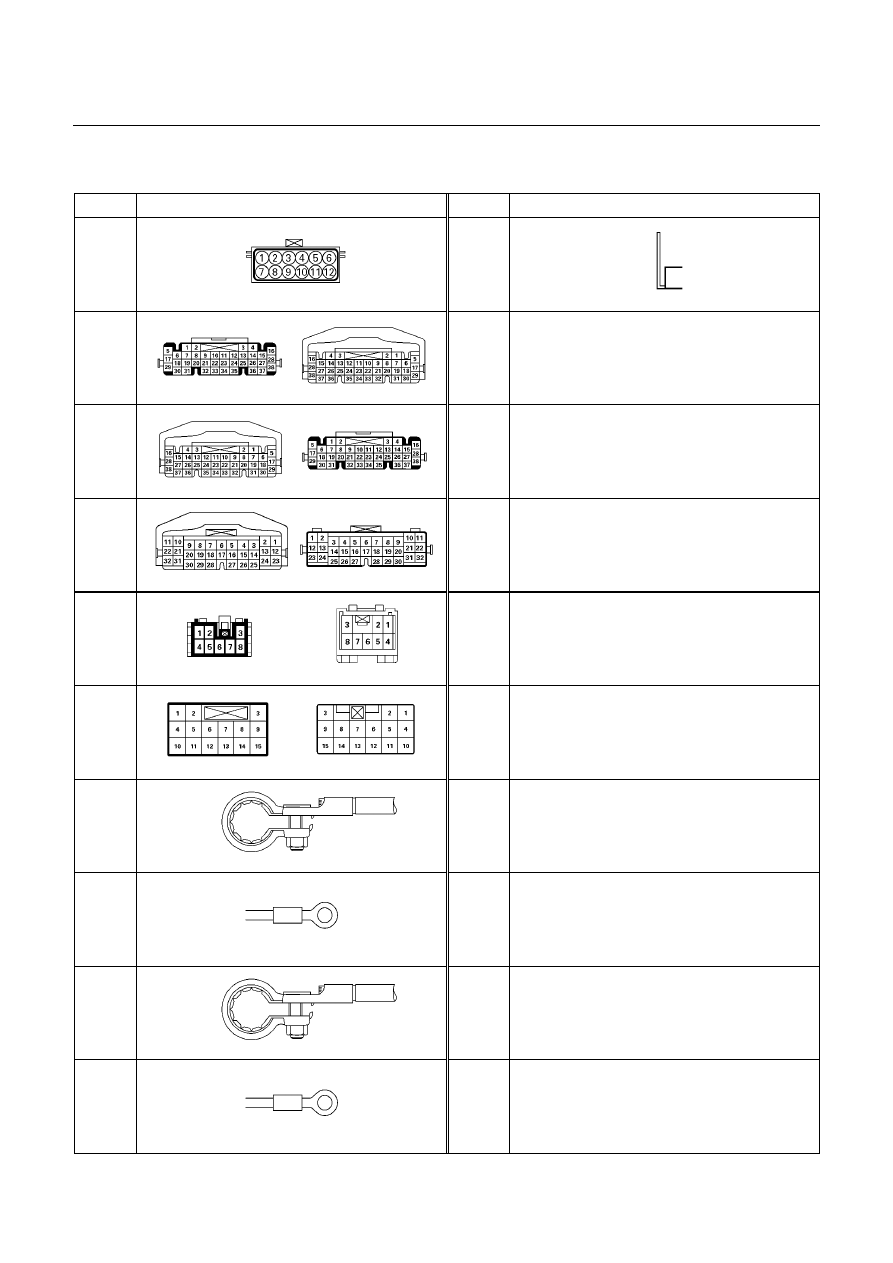

CONNECTOR LIST

TCM

No. Connector

face  No. Connector

face

B-23

Green

Meter-A

C-56

(4JH1-TC)



ECM-A

B-24

Green

Meter-B

C-57

(4JH1-TC)



ECM-B

B-50

White

Power/3rd start switch

C-94

(6VE1)

(4JH1-TC)

Gray

TCM

B-54

White

J/B I2

C-95

(6VE1)

(4JH1-TC)

White

TCM

B-58

Black

Check connector

C-107

White

J/B E2

B-62

White

Ignition switch (IGSUB : G1)

C-109

Silver

Body-LH ; ground

B-63

White

Ignition switch (IGSUB : G2)

E-30

(4JH1-TC)

Gray

A/T speed sensor

B-64

Silver

Weld splice 1 (Illumination)

E-31

(4JH1-TC)

Gray

Turbine sensor

C-2

Silver

Engine room-RH ground

E-44

Gray

Vehicle speed sensor

C-44

White

Stop lamp switch

E-51

(4JH1-TC)

Black

Inhibiter switch

7A2-30  DIAGNOSIS





No. Connector

face  No. Connector

face

E-54

(4JH1-TC)

Black

A/T term ASM

P-10

Silver

Engine ground

H-4

(6VE1)

(4JH1-TC)

White

Engine ~ Engine room







H-6

White

Engine room ~ INST







H-7

White

Engine room ~ INST







H-22

(6VE1)

(4JH1-TC)

White

Engine ~ Engine room C







H-23

(6VE1)

(4JH1-TC)

White

Engine ~ Engine room B







P-1

Silver

Battery (+)







P-2

Silver

Relay & Fuse box







P-5

Silver

Battery (-)







P-6

Silver

Body earth (Ground)
