8-212  ELECTRICAL-BODY AND CHASSIS

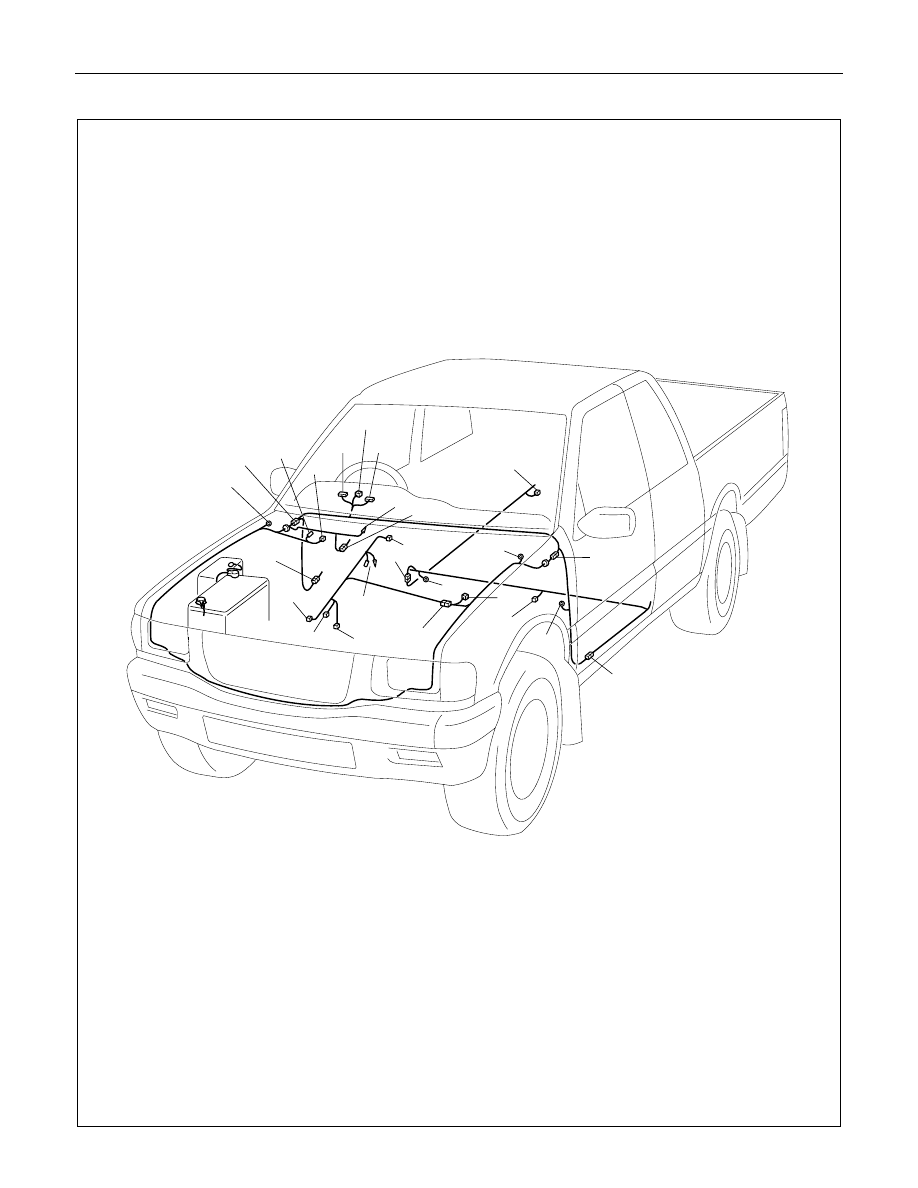

PARTS LOCATION (6VD1 GASOLINE ENGINE-RHD)





ELECTRICAL-BODY AND CHASSIS  8-213

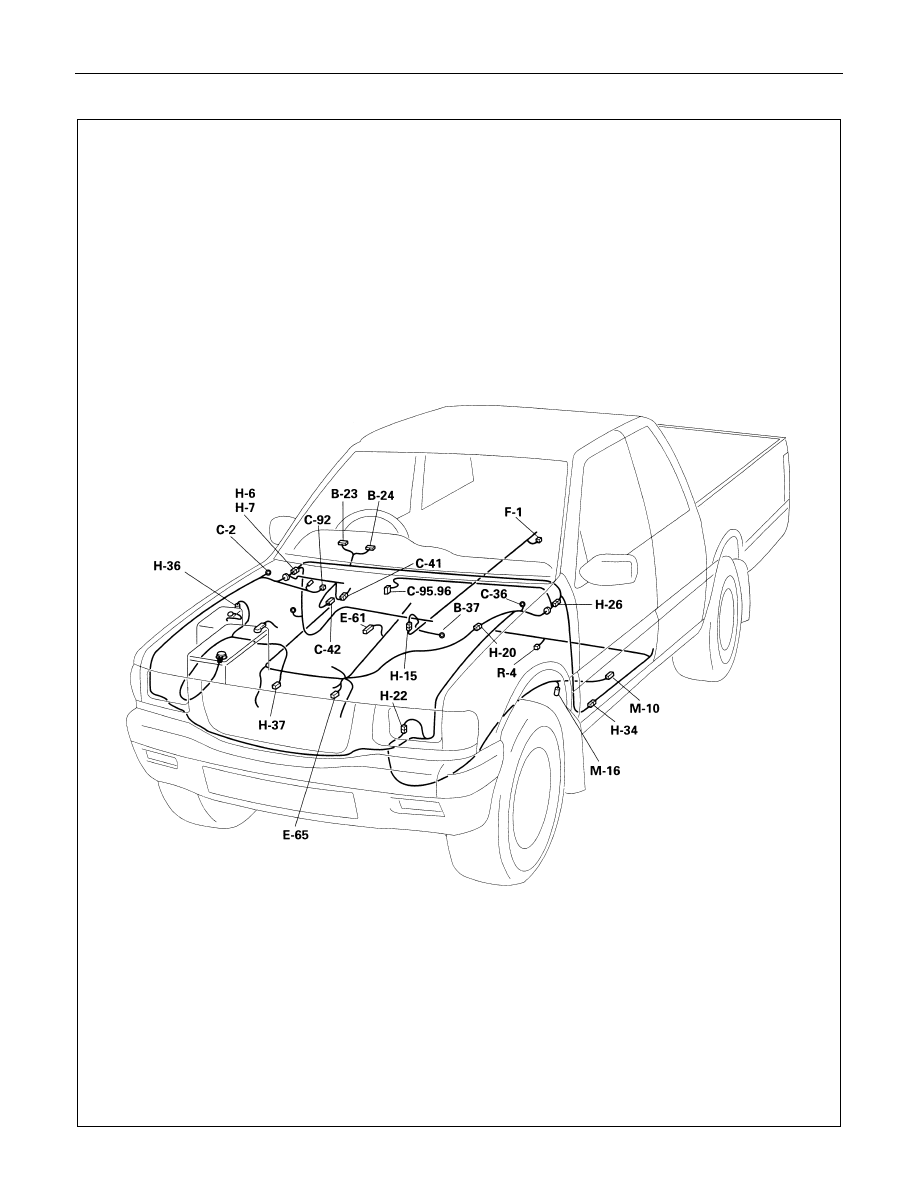

PARTS LOCATION (UK)

H-9

B-9

H-8

C-36

C-41

E-19

E-1

E-36

C-2

H-19

B-23 B-24

B-37

C-39

E-44

E-45
E-46

C-37

C-38

H-6
H-7

H-4
H-5

H-15

R-4

F-1

B-34

B-30





8-214  ELECTRICAL-BODY AND CHASSIS

ELECTRICAL-BODY AND CHASSIS  8-215

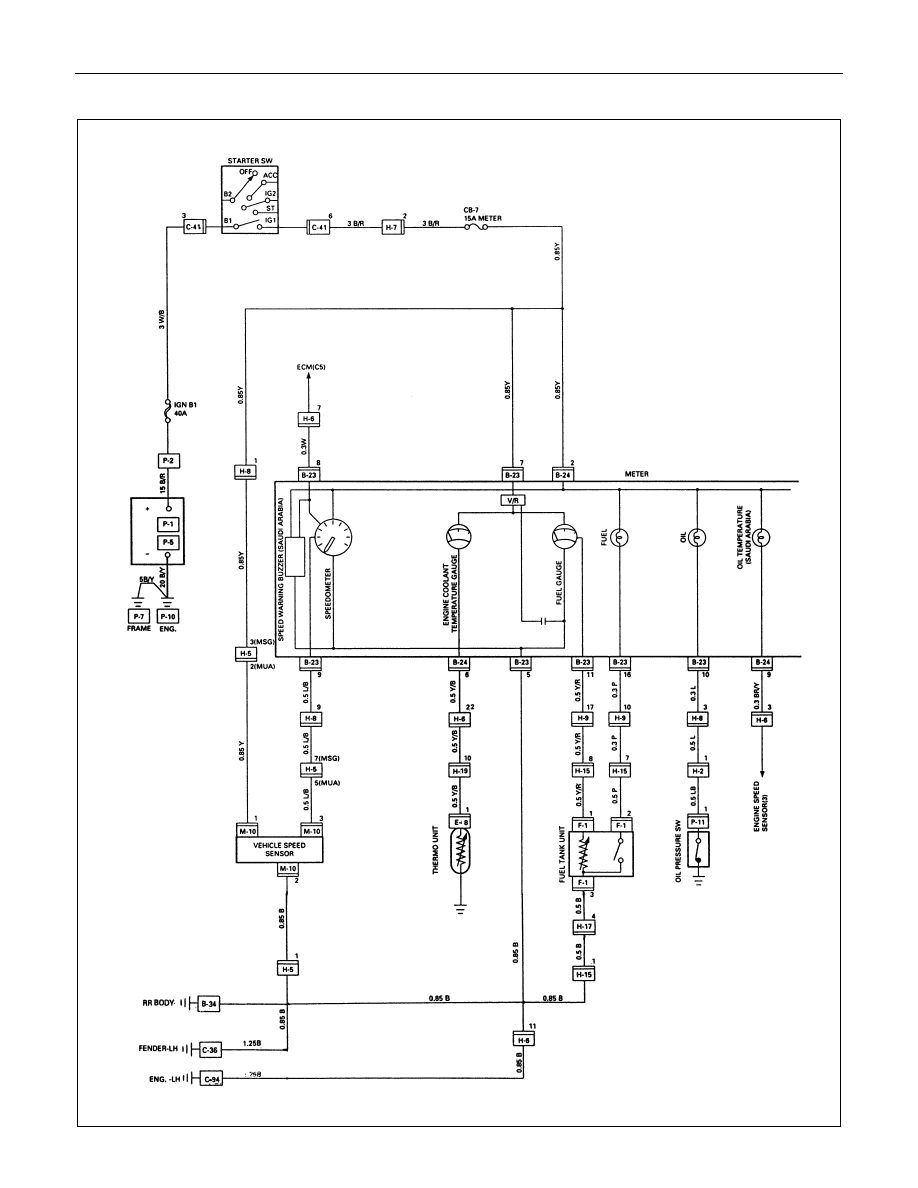

CIRCUIT DIAGRAM (W/O TACHOMETER-LHD EXCEPT EC)
