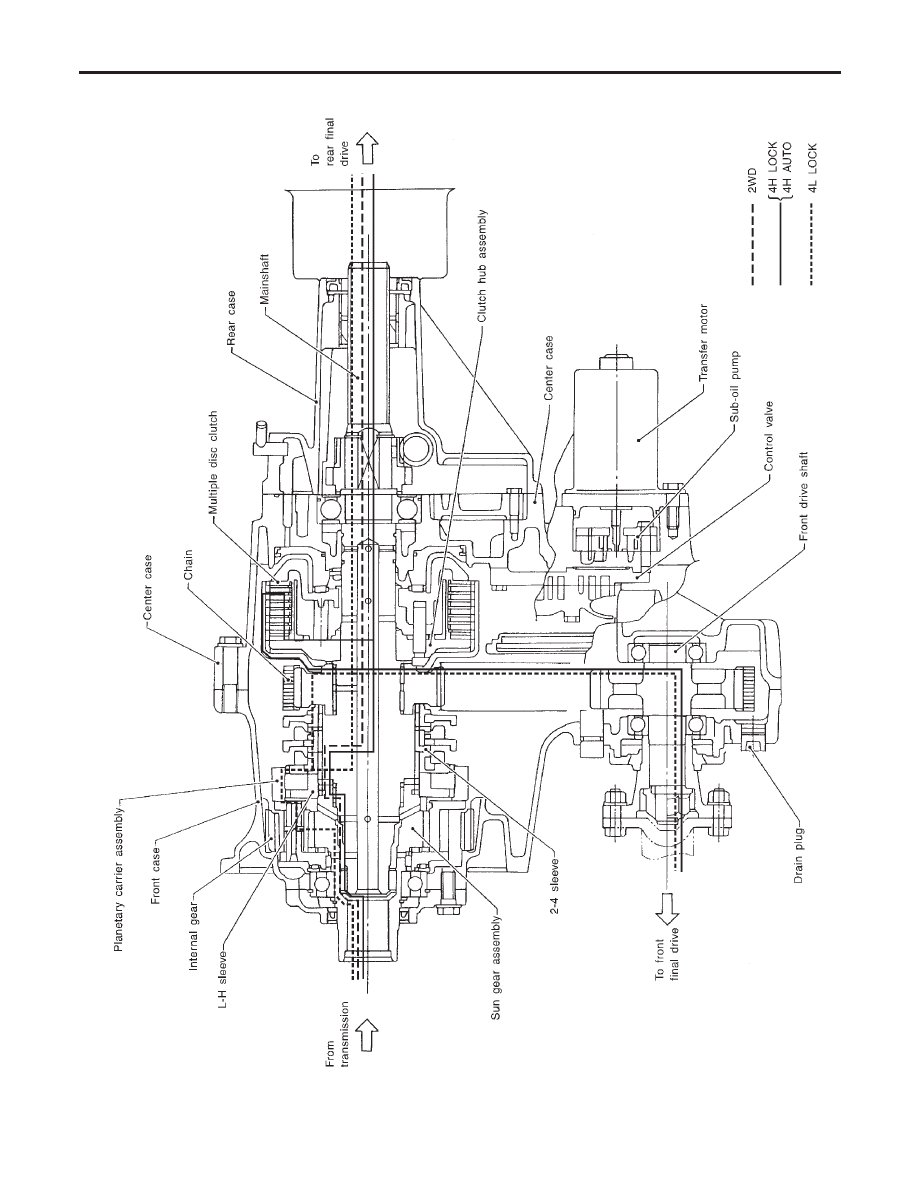

Cross-sectional View

NBTF0006

SMT953CA

ALL-MODE 4WD SYSTEM

Cross-sectional View

TF-10

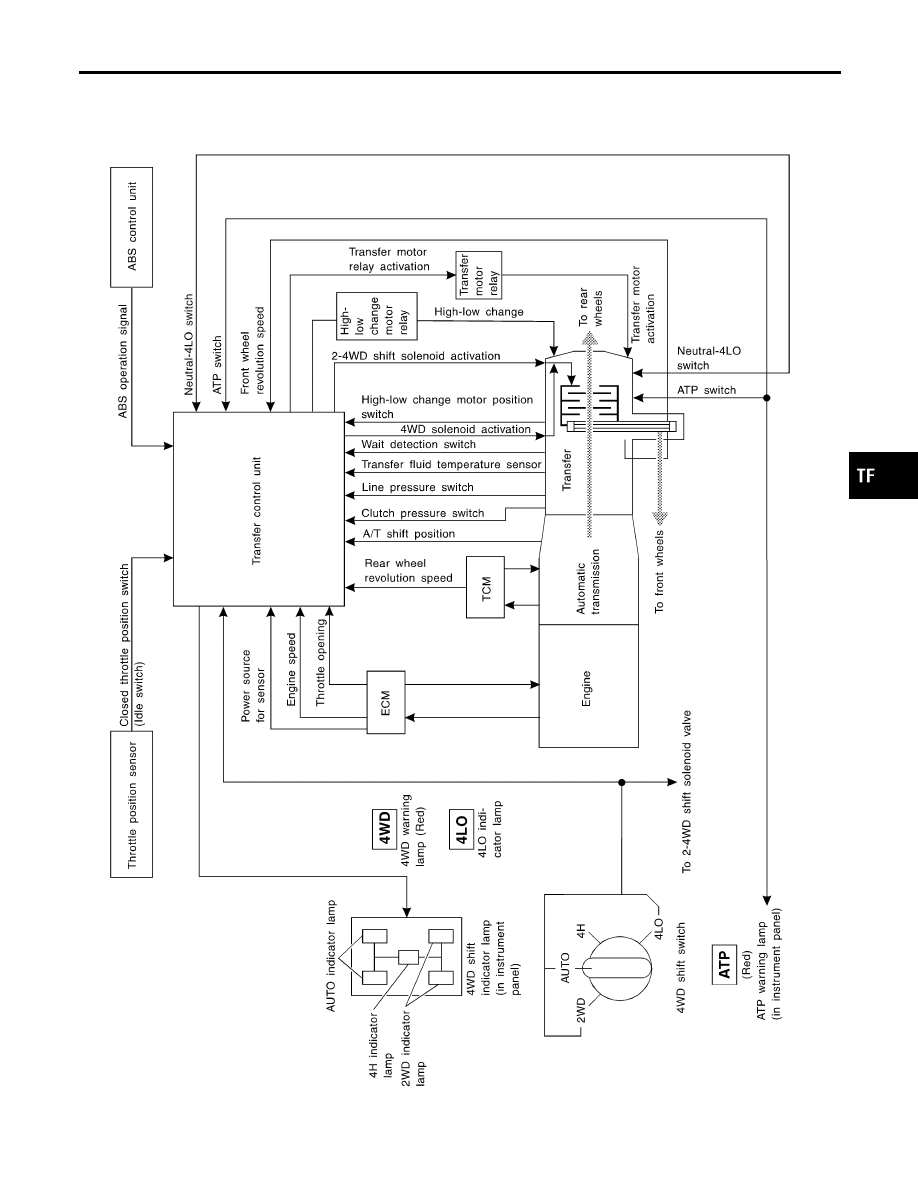

Control System

NBTF0007

SMT961D

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ALL-MODE 4WD SYSTEM

Control System

TF-11

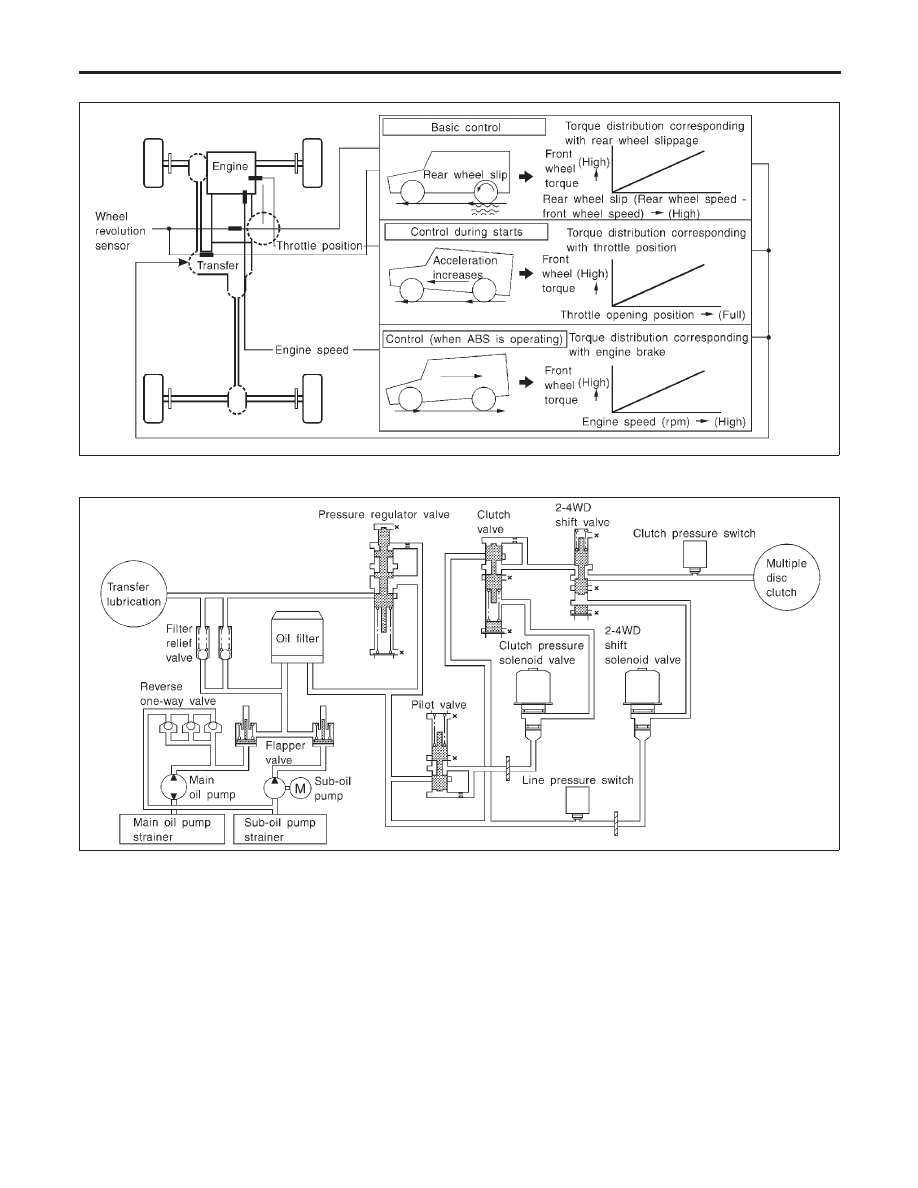

ALL-MODE 4WD TRANSFER BASIC CONTROL

NBTF0007S01

SMT043D

HYDRAULIC CONTROL CIRCUITS

NBTF0007S02

SMT040D

OUTLINE

NBTF0007S03

All-mode 4WD transfer is controlled by the transfer control unit and
sensors.
If a malfunction occurs in the all-mode 4WD system, the 4WD
warning lamp lights up to indicate the system malfunction. There
are two ways to identify the cause of the malfunction.
1)

Performing the self-diagnosis. (The 4WD warning lamp will
indicate what kind of malfunction has occurred by flickering.)

2)

Performing diagnosis using CONSULT-II.

ALL-MODE 4WD SYSTEM

Control System (Cont’d)

TF-12

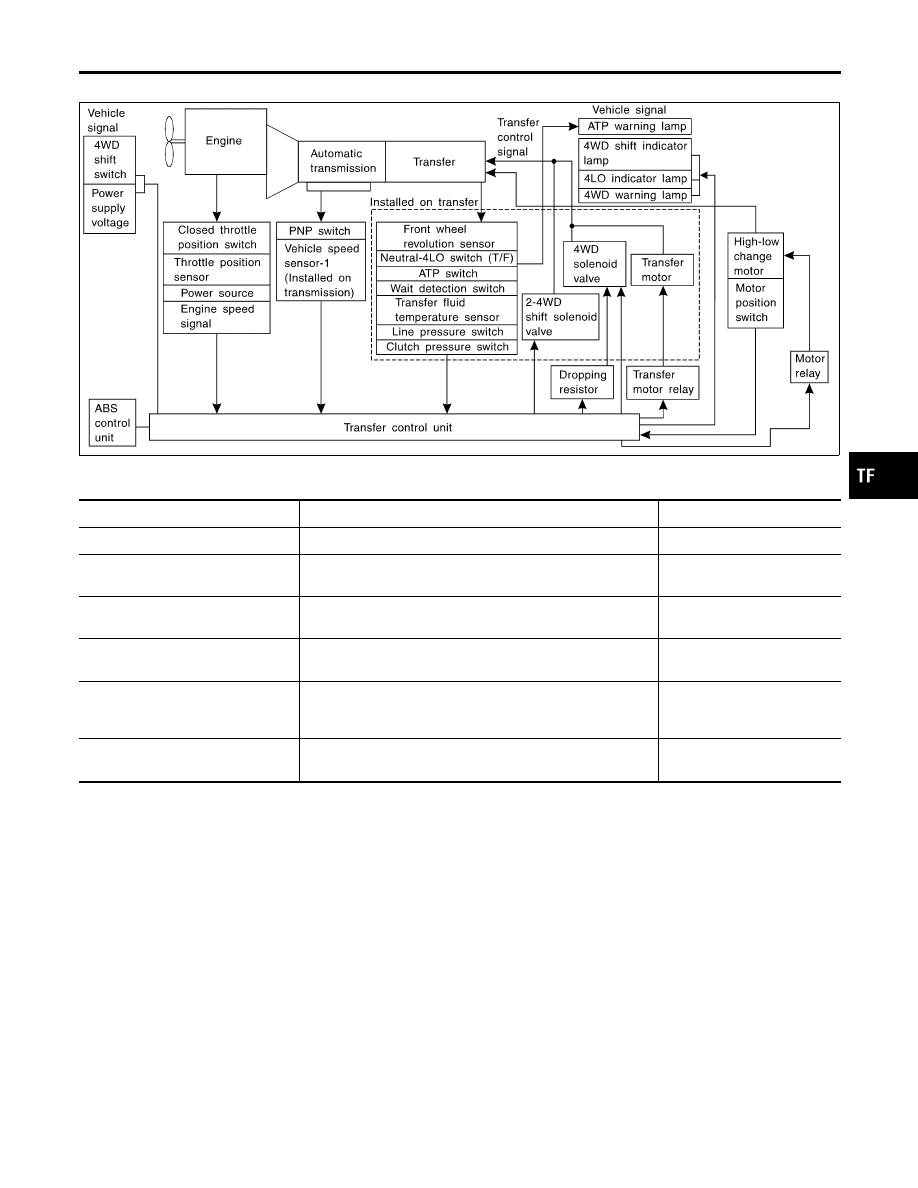

CONTROL SYSTEM DIAGRAM

NBTF0007S04

SMT763D

INDICATIONS OF 4WD WARNING LAMP

NBTF0007S05

Condition

Content

4WD warning lamp

During self-diagnosis

Indicates the malfunction position by number of flickers.

Flickers at malfunction mode.

Lamp check*

Checks the lamp by turning ON during engine starting. After
engine starts, it turns OFF if there are no malfunctions.

ON

Malfunction in 4WD system*

Turns ON to indicate malfunction. When ignition switch is
turned to “OFF” or the malfunction is corrected, it turns OFF.

ON

When vehicle is driven with different
diameters of front and rear tires

Flickers once every 2 seconds.
Turns OFF when ignition switch is “OFF”.

Flickers once every 2 sec-
onds.

High fluid temperature in transfer
unit

When fluid temperature is high or fluid temperature sensor
circuit is shorted, it flickers twice every second.
It turns OFF when fluid temperature becomes normal.

Flickers twice a second.

Other than above (System is nor-
mal.)

Lamp is OFF.

OFF

*: When 4WD warning lamp is ON, all the 4WD shift indicator lamps turn OFF.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ALL-MODE 4WD SYSTEM

Control System (Cont’d)

TF-13
