SLC066B

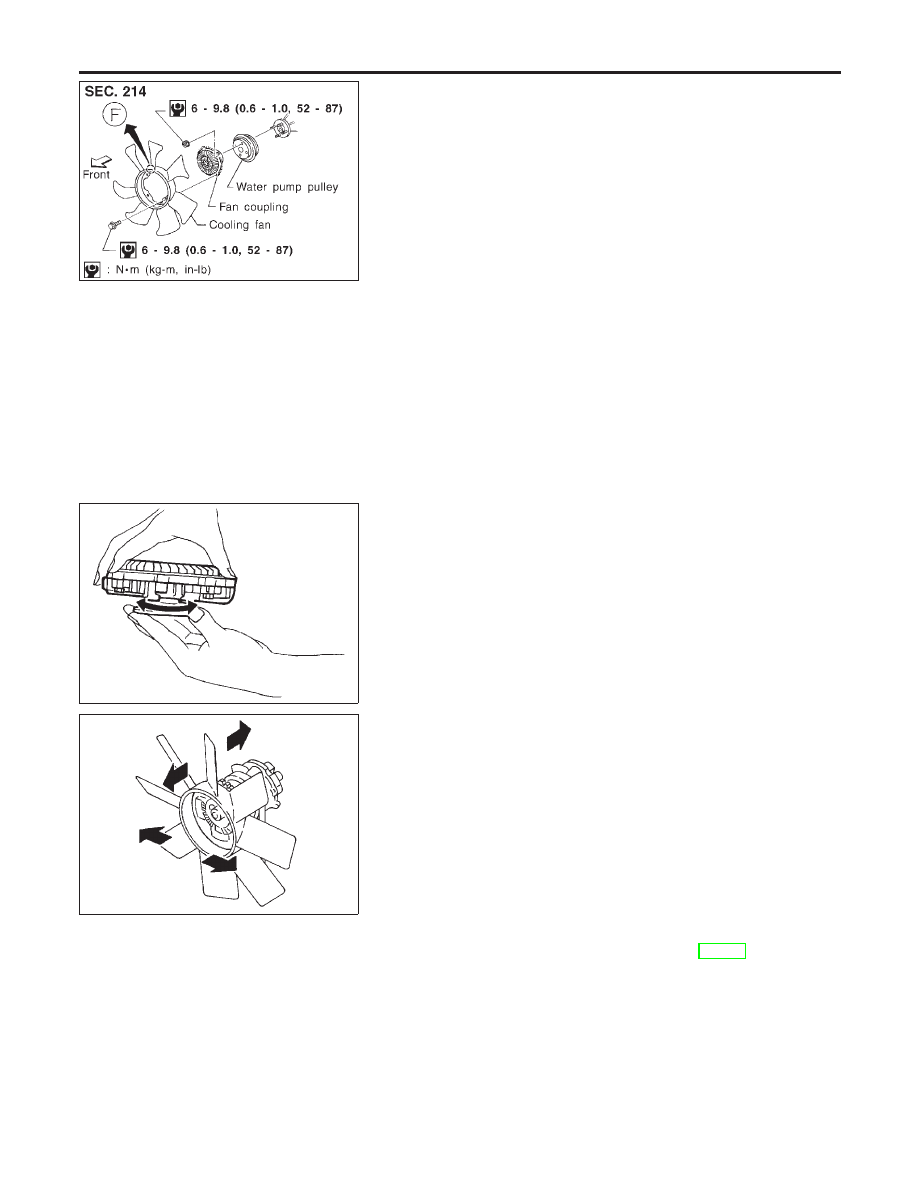

Cooling Fan (Crankshaft driven)

REMOVAL AND INSTALLATION

=NBLC0038

I

Do not release the drive belt tension by removing the fan/water
pump pulley.

I

Fan coupling cannot be disassembled and should be replaced
as a unit. If front mark F is present, install fan so that side
marked F faces the front.

I

Install the drive belt only after the fan and fan coupling to water
pump flange bolts/nuts have been properly torqued.

I

Proper alignment of these components is essential. Improper
alignment will cause them to wobble and may eventually cause
the fan to separate from the water pump causing extensive
damage.

SLC067B

INSPECTION

NBLC0039

Check fan coupling for rough operation, wobbling, oil leakage or
bent bimetal.

SLC151B

After assembly, verify the fan does not wobble or flap while the
engine is running.

WARNING:

I

When the engine is running, keep hands and clothing
away from moving parts such as drive belts and fan.

Refilling Engine Coolant

NBLC0034

For details on refilling engine coolant, refer to MA-15, “REFILLING
ENGINE COOLANT”.

ENGINE COOLING SYSTEM

Cooling Fan (Crankshaft driven)

LC-20

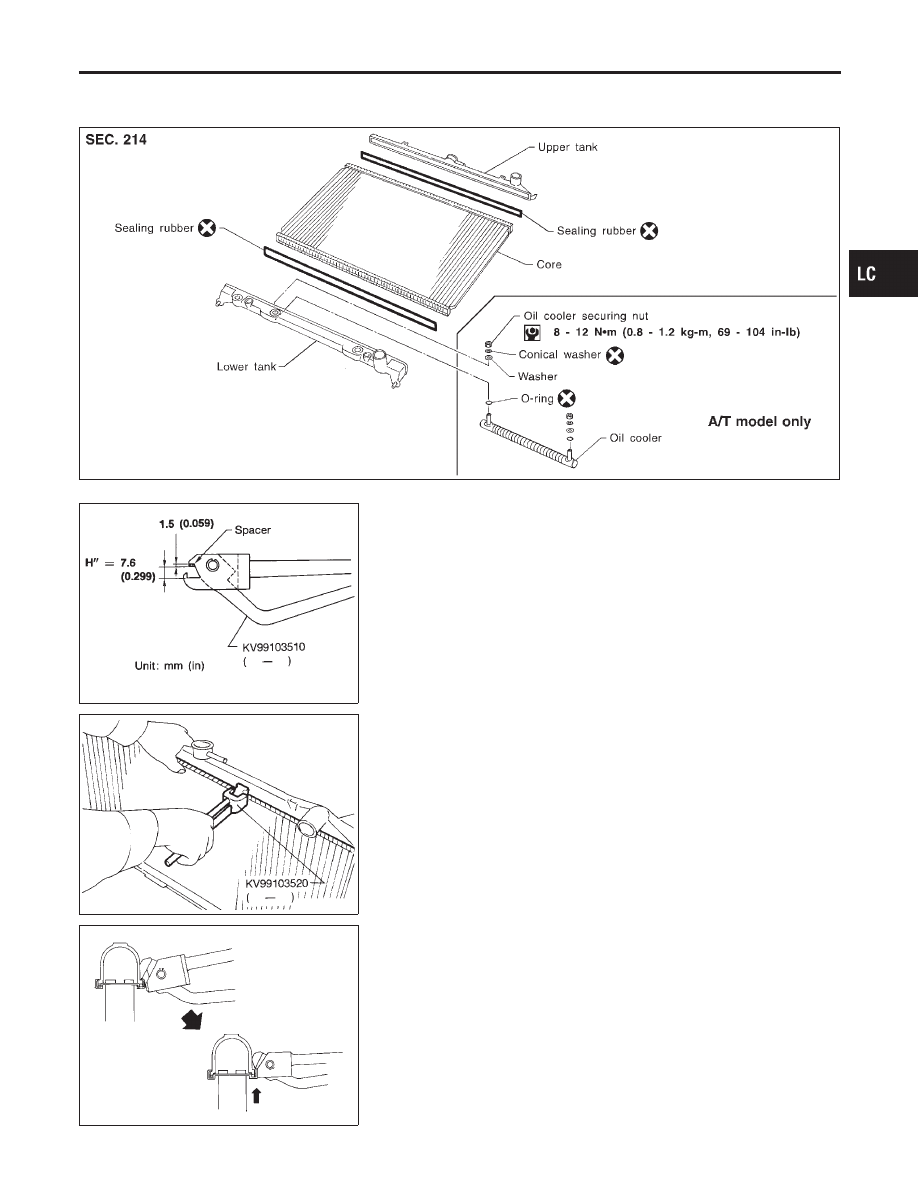

Radiator (Aluminum type)

PREPARATION

NBLC0025

SLC882AB

SLC655CB

1.

Attach the spacer to the tip of the radiator plate pliers A. Spacer
specification: 1.5 mm (0.059 in) thick x 18 mm (0.71 in) wide
x 8.5 mm (0.335 in) long.

2.

Make sure that when radiator plate pliers A are closed dimen-
sion H

′′

is approx. 7.6 mm (0.299 in).

3.

Adjust dimension H

′′

with the spacer, if necessary.

SLC903-A

DISASSEMBLY

NBLC0026

1.

Remove tank with Tool.

SLC893

I

Grip the crimped edge and bend it upwards so that Tool slips
off.

Do not bend excessively.

GI

MA

EM

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

Radiator (Aluminum type)

LC-21

SLC930

I

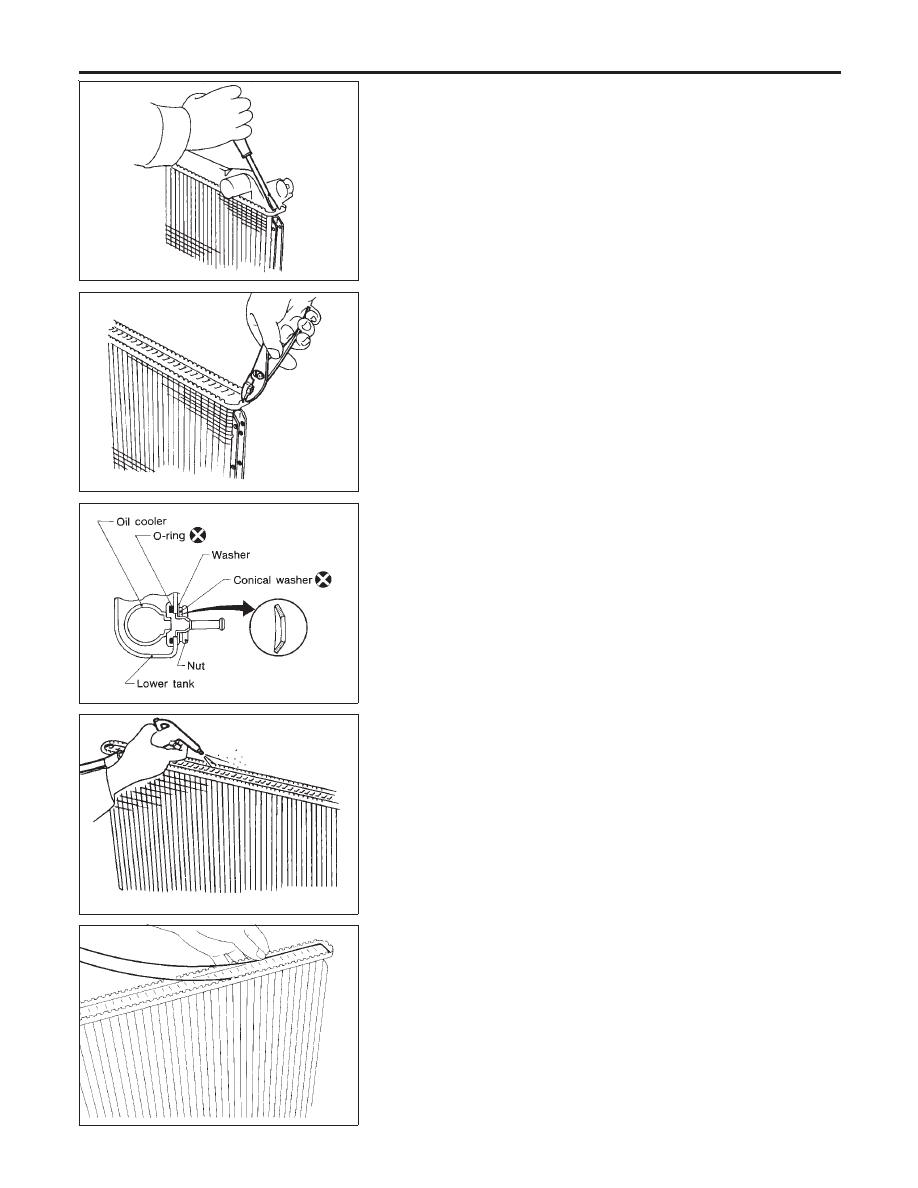

In areas where Tool cannot be used, use a screwdriver to bend
the edge up.

Be careful not to damage tank.

SLC931

2.

Make sure the edge stands straight up.

3.

Remove oil cooler from tank.

SLC894

ASSEMBLY

NBLC0027

1.

Install oil cooler.

Pay attention to direction of conical washer.

SLC932

2.

Clean contact portion of tank.

SLC917A

3.

Install sealing rubber.

Push it in with fingers.
Be careful not to twist sealing rubber.

ENGINE COOLING SYSTEM

Radiator (Aluminum type) (Cont’d)

LC-22

SLC904-A

4.

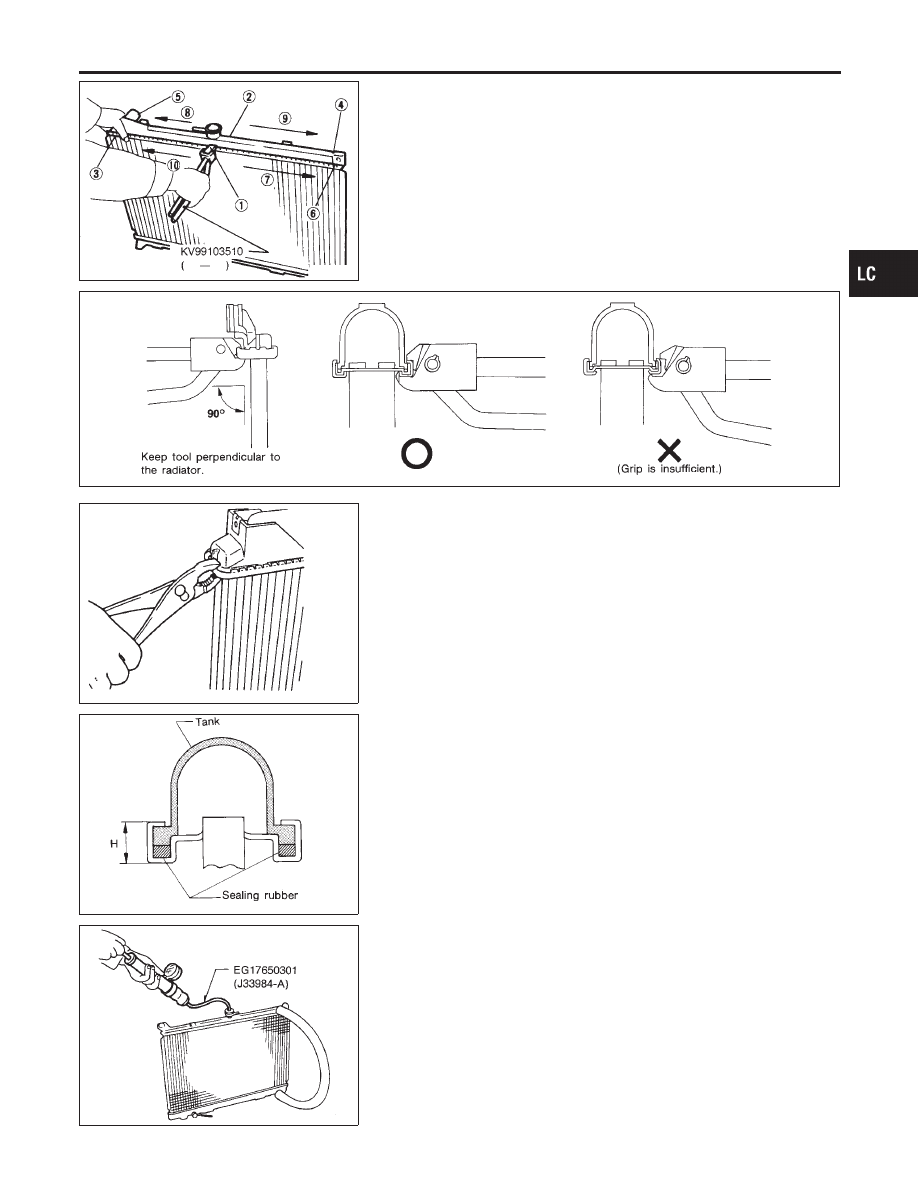

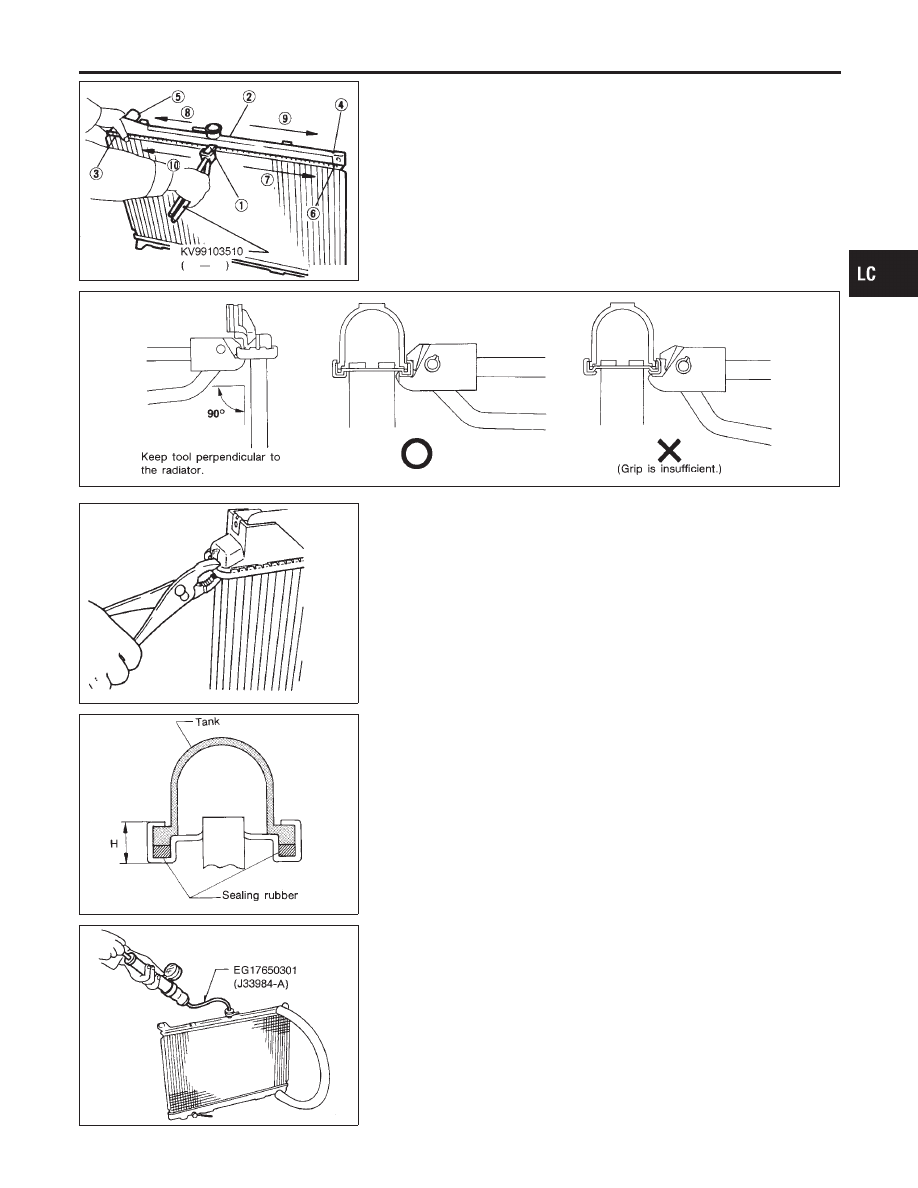

Caulk tank in specified sequence with Tool.

SLC896

SLC897

I

Use pliers in the locations where Tool cannot be used.

SLC554A

5.

Make sure that the rim is completely crimped down.

Standard height “H”:

8.0 - 8.4 mm (0.315 - 0.331 in)

6.

Confirm that there is no leakage.

Refer to Inspection.

SLC933-A

INSPECTION

NBLC0028

Apply pressure with Tool.

Specified pressure value:

157 kPa (1.6 kg/cm

2

, 23 psi)

WARNING:

To prevent the risk of the hose coming undone while under
pressure, securely fasten it down with a hose clamp.
Attach a hose to the oil cooler as well.

GI

MA

EM

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

Radiator (Aluminum type) (Cont’d)

LC-23
