Infiniti QX4 (R50). Manual - part 419

SEM948E

Replacement

NBEM0015

CAUTION:

When removing the oil pans, oil pump assembly and timing
chain from engine, first remove the camshaft position sensor
(PHASE), CVTC sensor and the crankshaft position sensors
(REF)/(POS) from the assembly.
Be careful not to damage sensor edges.

VALVE OIL SEAL

NBEM0015S01

1.

Remove timing chain. Refer to “Removal, EM-23.

2.

Remove

camshaft

brackets

and

camshaft.

Refer

to

“Disassembly”, EM-41.

3.

Remove valve lifters and shims.

4.

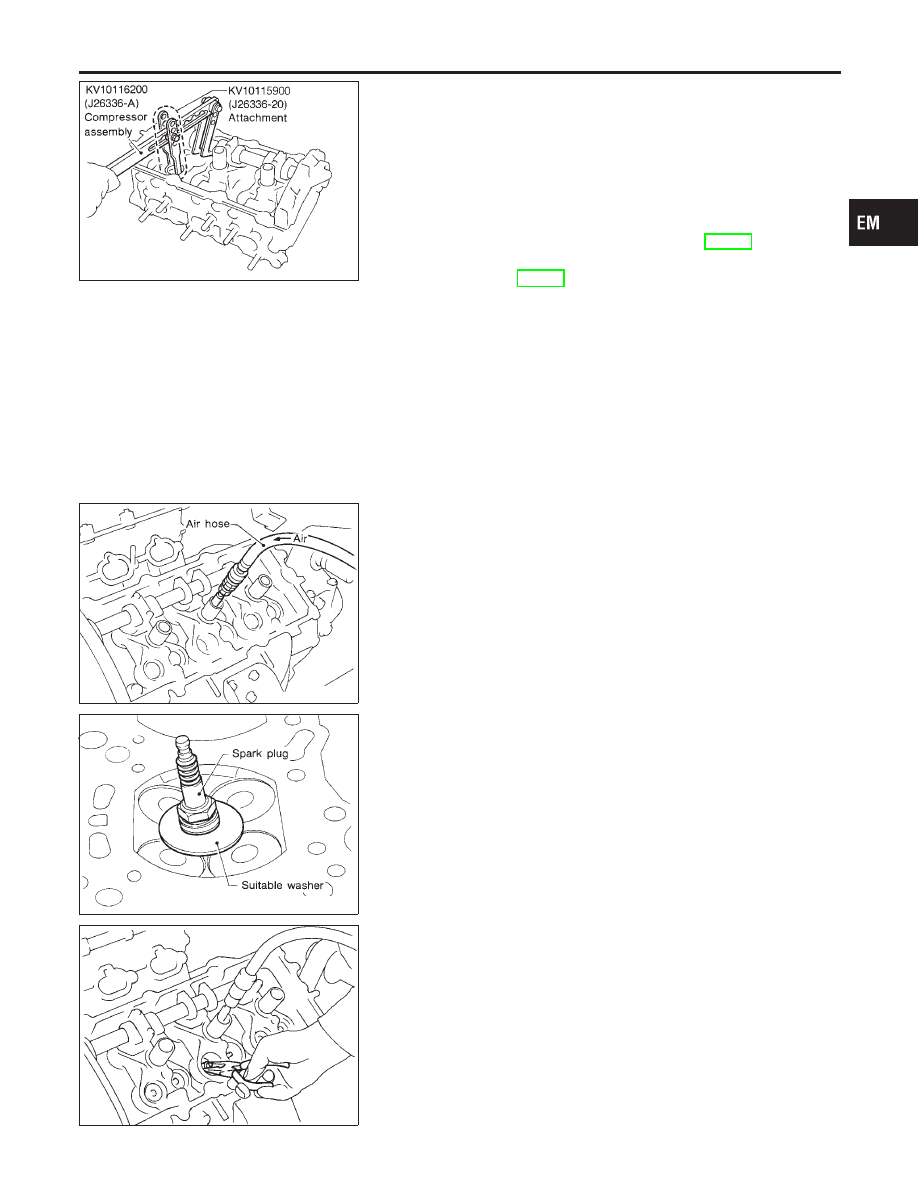

Remove valve spring with Tool.

5.

Reinstall any parts removed in reverse order of removal.
Before removing valve spring, fix valve as follows.
Method A:
Piston concerned should be set at TDC to prevent valve
from falling.

SEM826E

Method B:
Remove spark plug, then install air hose adapter into
spark plug hole and apply air pressure to hold valves in
place. Apply a pressure of 490 kPa (5 kg/cm

2

, 71 psi).

SEM983D

Method C:
Install spark plug with suitable washer into spark plug
hole from combustion chamber side.

SEM827E

6.

Remove valve oil seal.

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL SEAL

Replacement

EM-35

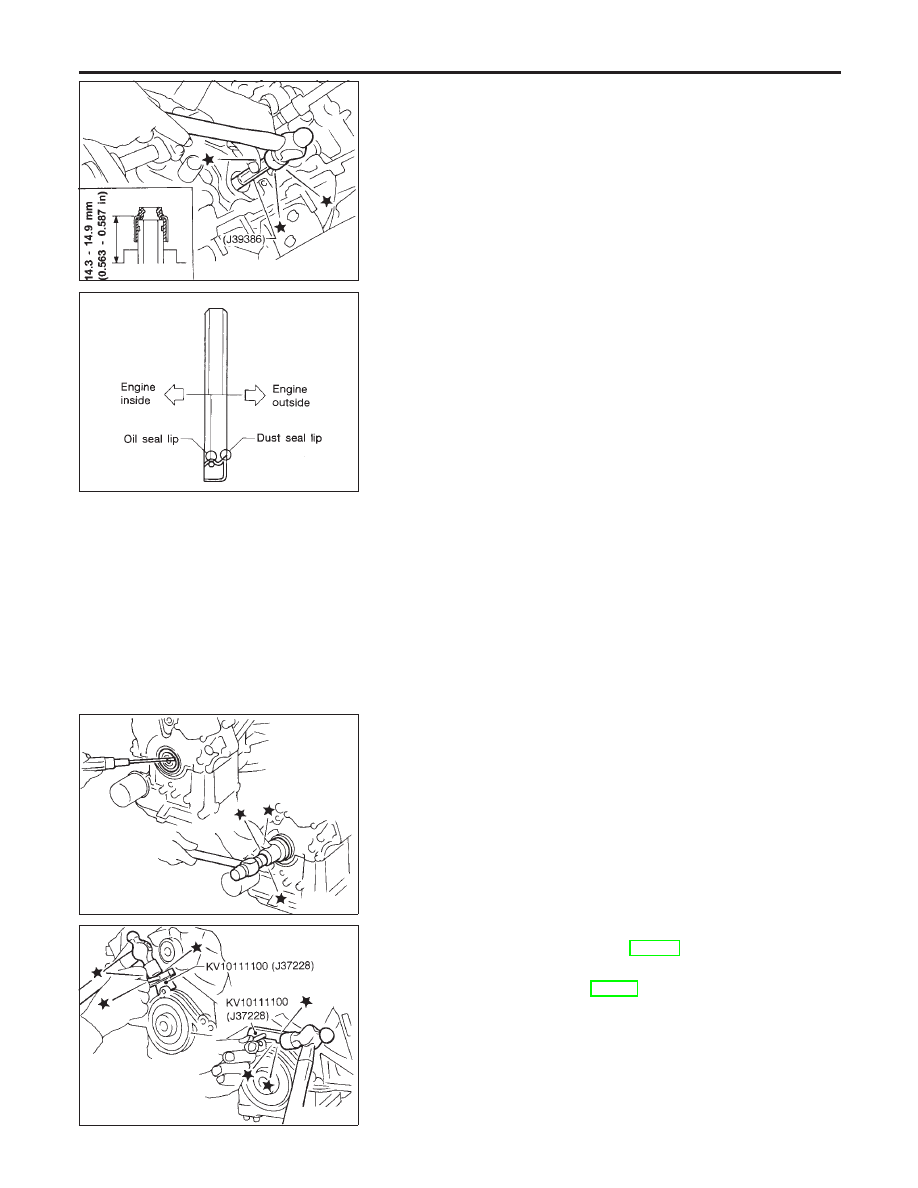

SEM828E

7.

Apply engine oil to new valve oil seal and install it with Tool.

SEM715A

OIL SEAL INSTALLATION DIRECTION

NBEM0015S02

I

Install new oil seal in the direction shown in the figure.

FRONT OIL SEAL

NBEM0015S03

1.

Remove the following parts:

I

Engine undercover

I

Suspension member stay

I

Drive belts

I

Crankshaft position sensor (REF)
Be careful not to damage sensor edge.

I

Crankshaft pulley

I

Radiator

I

Cooling fan

SEM829E

2.

Remove front oil seal using a suitable tool.
Be careful not to scratch front cover.

3.

Apply engine oil to new oil seal and install it using a suitable
tool.

SEM830E

REAR OIL SEAL

NBEM0015S04

1.

Remove transmission. Refer to AT-277, “Removal”.

2.

Remove drive plate.

3.

Remove oil pan. Refer to EM-15.

4.

Remove rear oil seal retainer.

OIL SEAL

Replacement (Cont’d)

EM-36

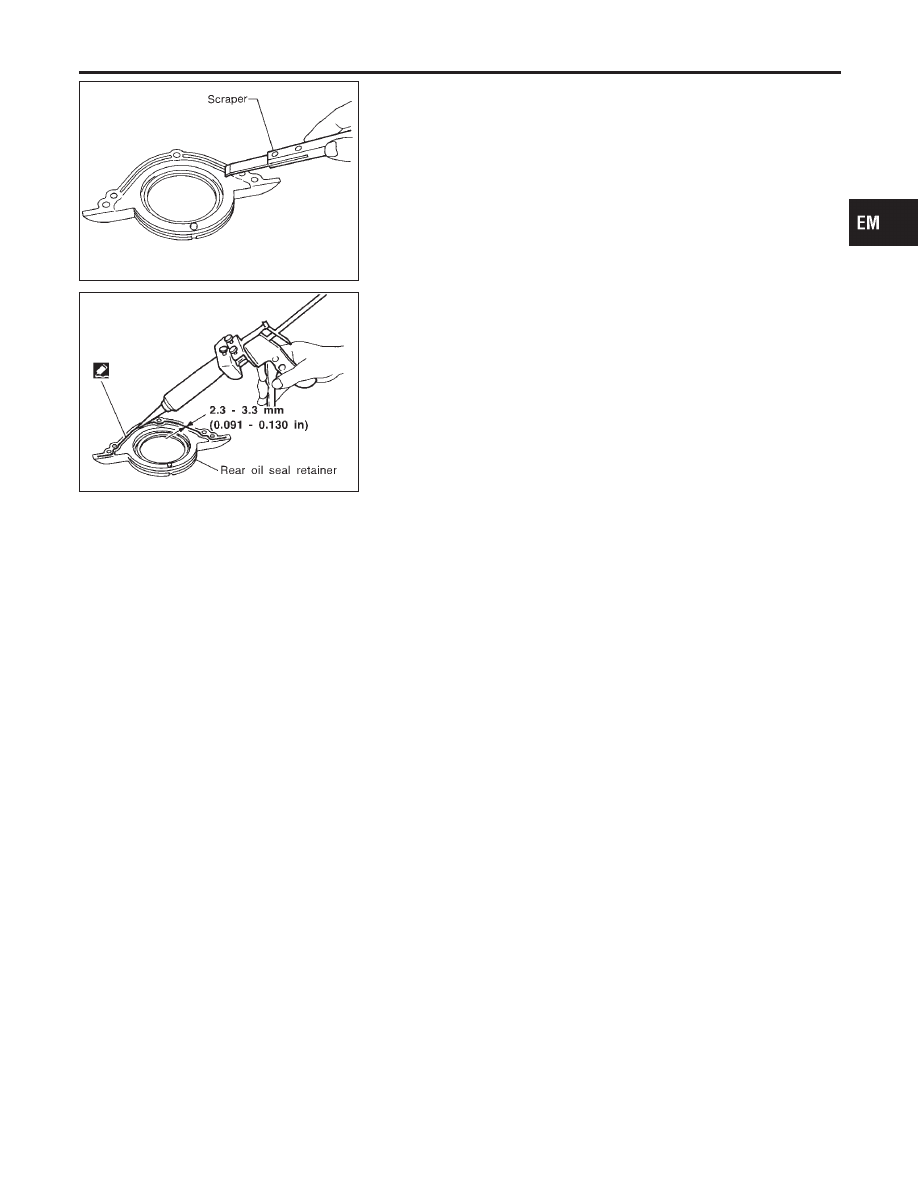

SEM831E

5.

Remove old liquid gasket using scraper.

I

Remove old liquid gasket from the bolt hole and thread.

SEM832EA

6.

Apply liquid gasket to rear oil seal retainer.

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL SEAL

Replacement (Cont’d)

EM-37

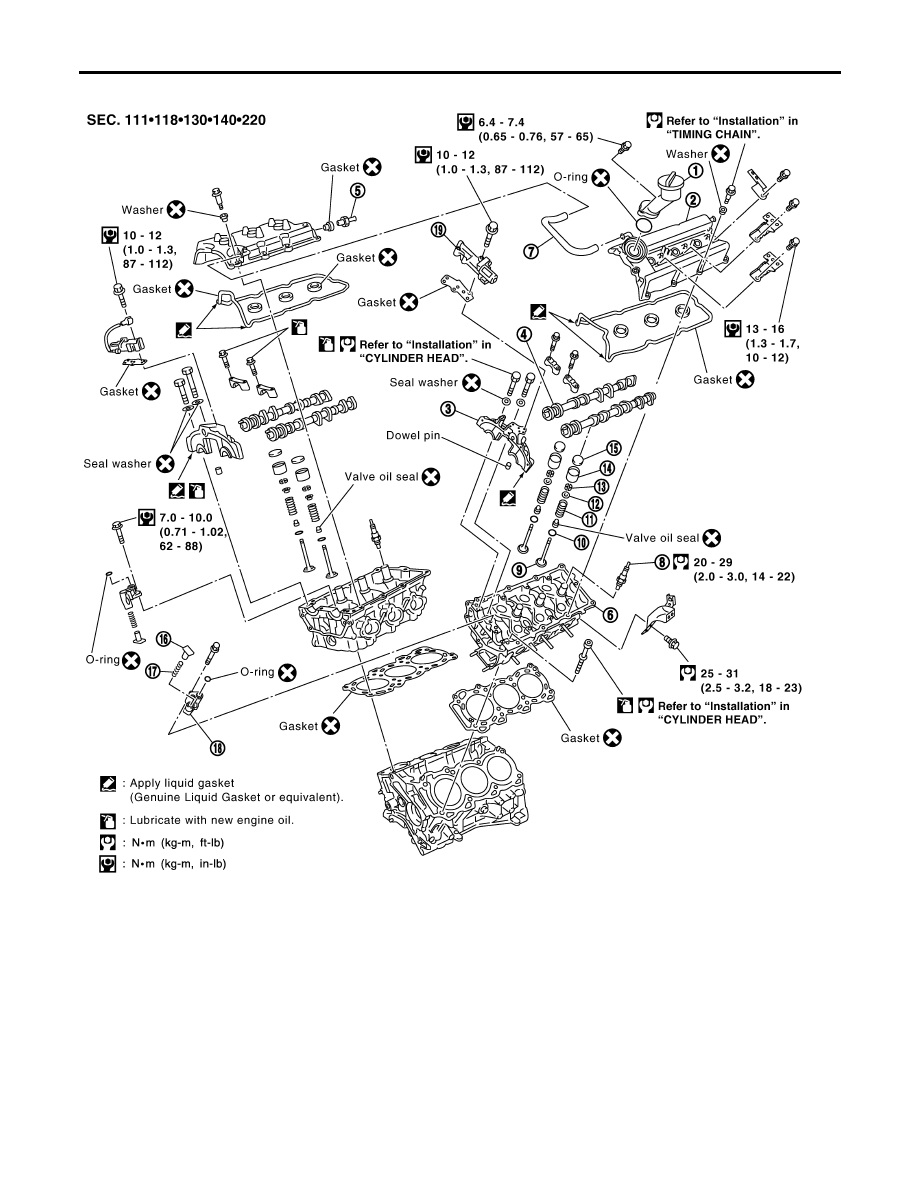

Components

NBEM0016

SEM441GA

1.

Oil filler cap

2.

Rocker cover

3.

Camshaft bracket

4.

Camshaft

5.

PCV valve

6.

Cylinder head

7.

Blow-by hose

8.

Spark plug

9.

Valve

10. Valve spring seat
11. Valve spring
12. Valve spring retainer
13. Valve collet

14. Valve lifter
15. Shim
16. Chain tensioner
17. Spring
18. Tensioner sleeve
19. CVTC valve

CYLINDER HEAD

Components

EM-38
