Infiniti QX4 (R50). Manual - part 382

5

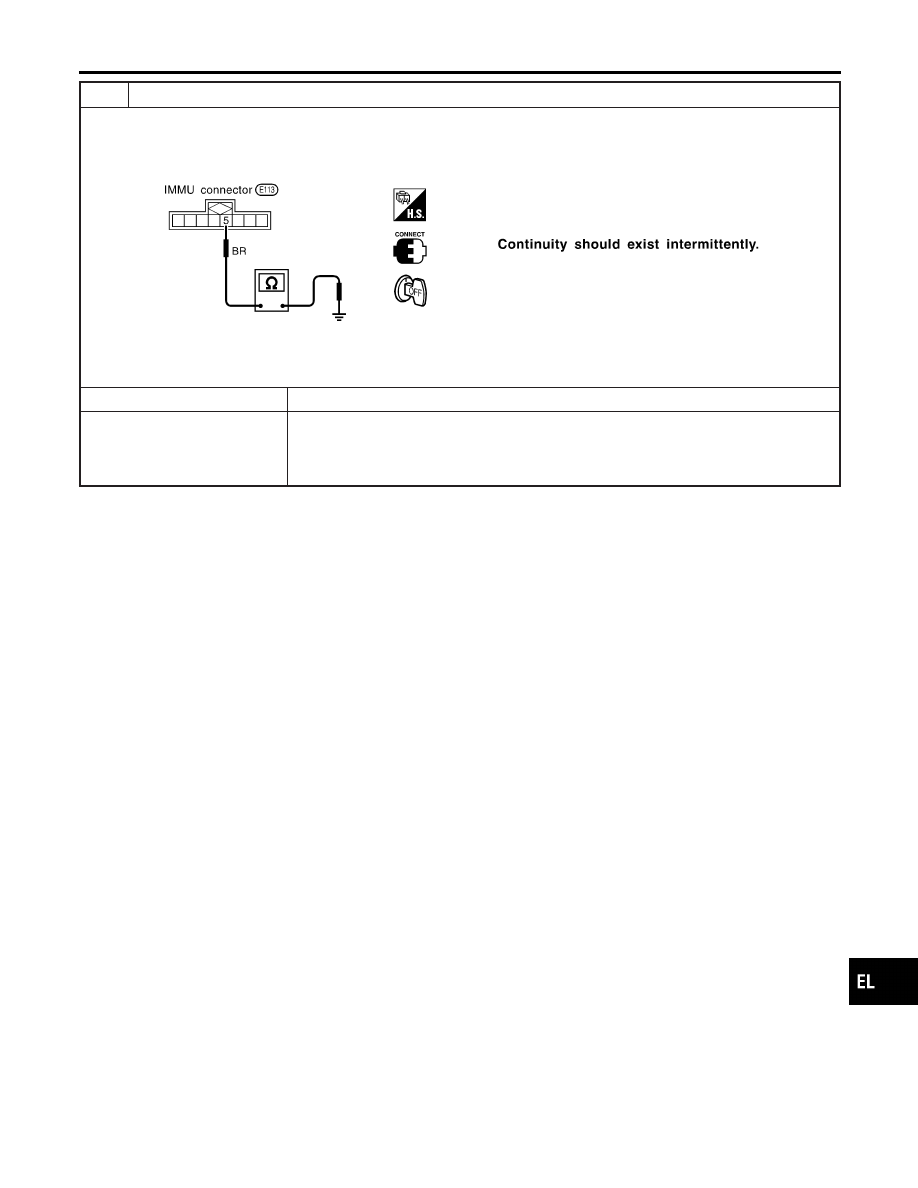

CHECK IMMU FUNCTION

1. Connect IMMU connector.
2. Disconnect security indicator lamp connector.
3. Check continuity between IMMU terminal 5 and ground.

SEL300WC

OK or NG

OK

©

Check harness for open or short between security indicator lamp and IMMU.

NG

©

IMMU is malfunctioning.
Replace IMMU.
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual IVIS/NVIS”.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Trouble Diagnoses (Cont’d)

EL-345

DIAGNOSTIC PROCEDURE 7

=NBEL0224S11

Self-diagnostic results:
“LOCK MODE” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “LOCK MODE” is displayed on CONSULT-II screen.

SEL371X

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

ESCAPE FROM LOCK MODE

1. Turn ignition switch OFF.
2. Turn ignition switch ON with registered key. (Do not start engine.) Wait 5 seconds.
3. Return the key to OFF position.
4. Repeat steps 2 and 3 twice (total of three cycles).
5. Start the engine.

Does engine start?

Yes

©

System is OK.
(Now system is escaped from “LOCK MODE”.)

No

©

GO TO 3.

3

CHECK IMMU ILLUSTRATION

Check IMMU installation. Refer to “How to Replace IMMU” in EL-347.

OK or NG

OK

©

GO TO 4.

NG

©

Reinstall IMMU correctly.

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Trouble Diagnoses (Cont’d)

EL-346

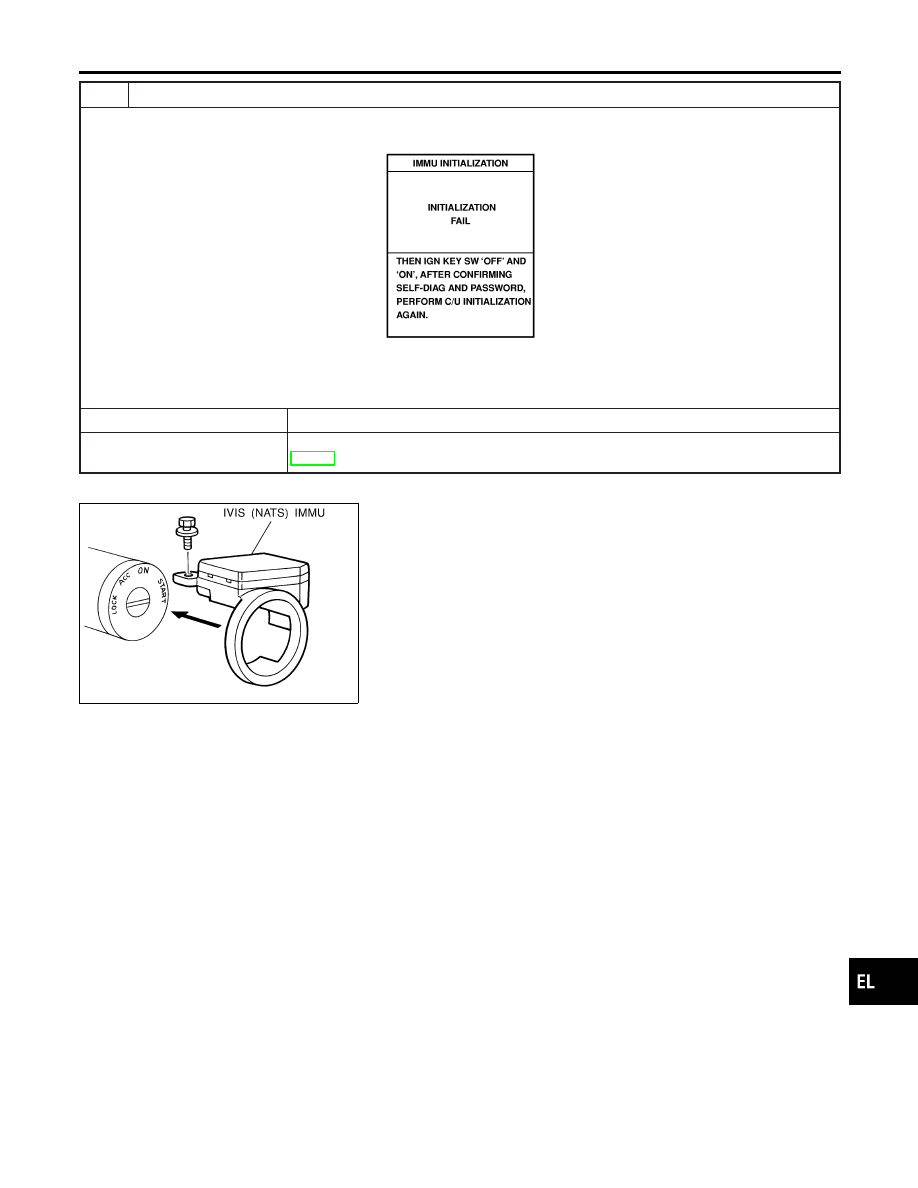

4

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual IVIS/NVIS”.

SEL297W

NOTE:
If the initialization is not completed or fails, CONSULT-II shows the above message on the screen.

Can the system be initialized?

Yes

©

System is OK.

No

©

GO TO DIAGNOSTIC PROCEDURE 4 to check “CHAIN OF IMMU-KEY”, refer to
EL-342.

SEL096WB

How to Replace IVIS (NATS) IMMU

NBEL0225

NOTE:

I

If IVIS (NATS) IMMU is not installed correctly, IVIS (NATS)
system

will

not

operate

properly

and

SELF-DIAG

RESULTS on CONSULT-II screen will show “LOCK
MODE”.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Trouble Diagnoses (Cont’d)

EL-347

Precaution

NBEL0177

CAUTION:

I

Use CONSULT-II to set the system “Demonstration mode” if INFINITI Communicator needs to be
activated during service procedures. (For details of the demonstration mode, refer to EL-379.)

I

Make sure to turn the demonstration mode OFF before returning the vehicle to the owner.

I

In the demonstration mode, no service from the Communicator Response Center is available.
Therefore, even if the customer encounters an emergency, no service will be dispatched.

I

If the theft warning system is activated for more than 7 seconds, INFINITI Communicator will dial
to the Communicator Response Center automatically. The operator will contact the customer to
confirm whether the vehicle has been stolen or not.

I

When “Mayday” emergency dialing is activated (if the system is not in the demonstration mode),
the Communicator Response Center operator will come online. If there is no emergency, the
operator will ask the occupant for the user password (option). Failure to provide the correct pass-
word results in a police response.

I

IVCS unit memory includes VIN (Vehicle Identification Number) and other such vehicle specific
data. Therefore, the IVCS unit cannot be transferred to another vehicle. When the IVCS unit is
replaced, the new unit must be set up and programmed. The INFINITI Communicator system auto-
matically contacts the Communicator Response Center the first time the vehicle is started after a
phone number has been changed or a module (IVCS unit) is replaced. The VIN will be written in
the memory of the new unit by transmitting data from the Communicator Response Center. For
details, refer to “System Setting”, EL-381.

I

Before servicing the vehicle, confirm that the VIN memorized by the IVCS unit is the same as the
VIN on the vehicle’s identification plate.

Communicator Response Center Telephone
Number for Technicians

NBEL0178

The Communicator Response Center telephone number for technicians is 1-888-427-4812.
Whenever an INFINITI dealer technician dials the above number, the following information will be required by
the Communicator Response Center operator.

I

Customer name

I

Unit ID number of old IVCS unit (For details, refer to EL-367.)

I

Unit ID number of new IVCS unit

I

VIN

I

Dealer name and code (For security purposes)

I

Dealer contact person (technician)

I

Dealer phone and fax numbers

INFINITI COMMUNICATOR (IVCS)

Precaution

EL-348
