System Description

=NBEL0171

NATS (Nissan Anti-Theft System) has the following immobilizer functions:

I

Since only IVIS (NATS) ignition keys, whose ID nos. have been registered into the ECM and IMMU of IVIS
(NATS), allow the engine to run, operation of a stolen vehicle without an IVIS (NATS) registered key is
prevented by IVIS (NATS).
That is to say, IVIS (NATS) will immobilise the engine if someone tries to start it without the registered key
of IVIS (NATS).

I

All of the originally supplied ignition key IDs (except for card plate key) have been IVIS (NATS) registered.
If requested by the vehicle owner, a maximum of five key IDs can be registered into the IVIS (NATS) com-
ponents.

I

The security indicator blinks when the ignition switch is in “OFF” or “ACC” position. Therefore, IVIS (NATS)
warns outsiders that the vehicle is equipped with the anti-theft system.

I

When IVIS (NATS) detects trouble, the security indicator lamp lights up while ignition key is in the “ON”
position.

I

IVIS (NATS) trouble diagnoses, system initialization and additional registration of other IVIS (NATS) igni-
tion key IDs must be carried out using CONSULT-II hardware and CONSULT-II IVIS (NATS) software.
When IVIS (NATS) initialization has been completed, the ID of the inserted ignition key is automatically
IVIS (NATS) registered. Then, if necessary, additional registration of other IVIS (NATS) ignition key IDs
can be carried out.
Regarding the procedures of IVIS (NATS) initialization and IVIS (NATS) ignition key ID registration, refer
to CONSULT-II operation manual, IVIS/NVIS.

I

When servicing a malfunction of the IVIS (NATS) (indicated by lighting up of Security Indicator
Lamp) or registering another IVIS (NATS) ignition key ID no., it is necessary to re-register original
key identification. Therefore, be sure to receive ALL KEYS from vehicle owner.

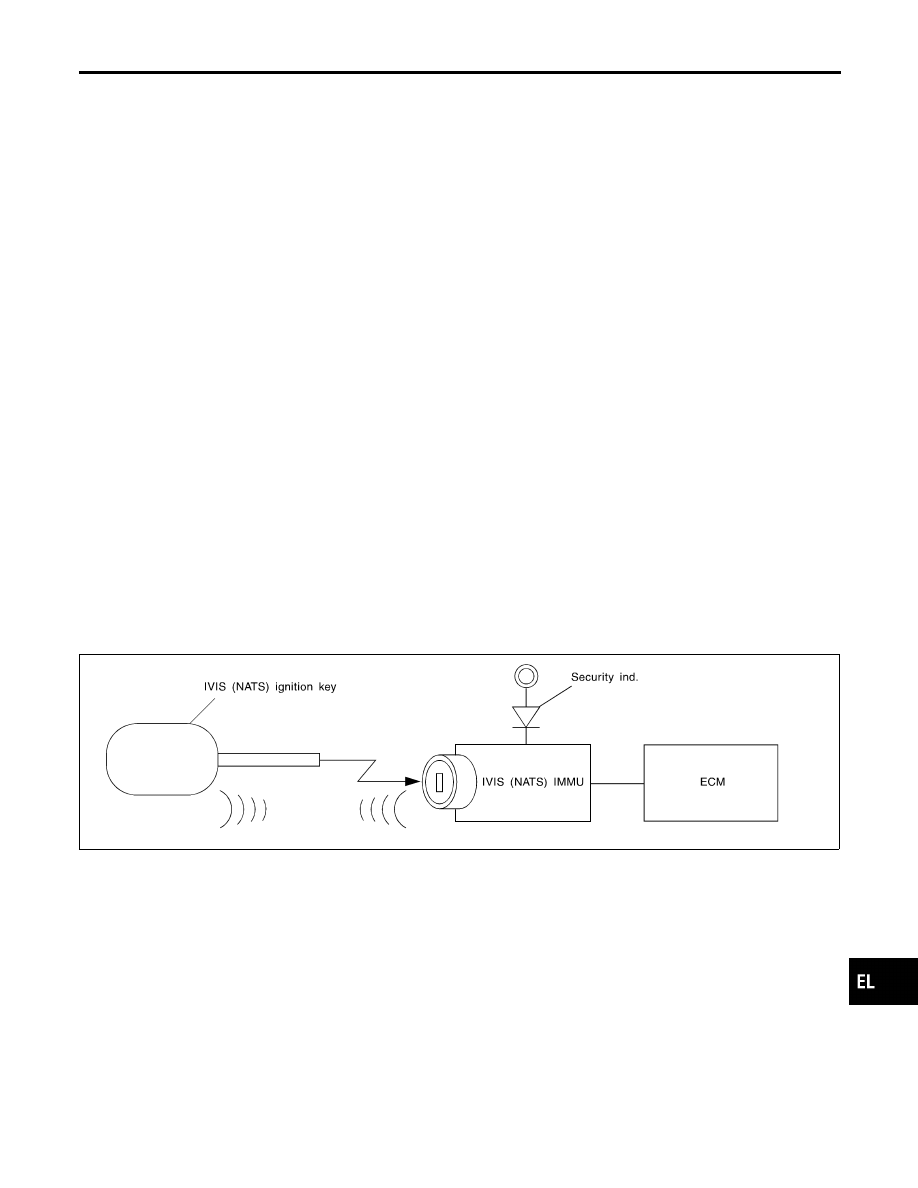

System Composition

NBEL0172

The immobiliser function of the IVIS (NATS) consists of the following:

I

IVIS (NATS) ignition key

I

IVIS (NATS) immobilizer control unit (IMMU) located in the ignition key cylinder

I

Engine control module (ECM)

I

Security indicator

SEL085WE

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

System Description

EL-329

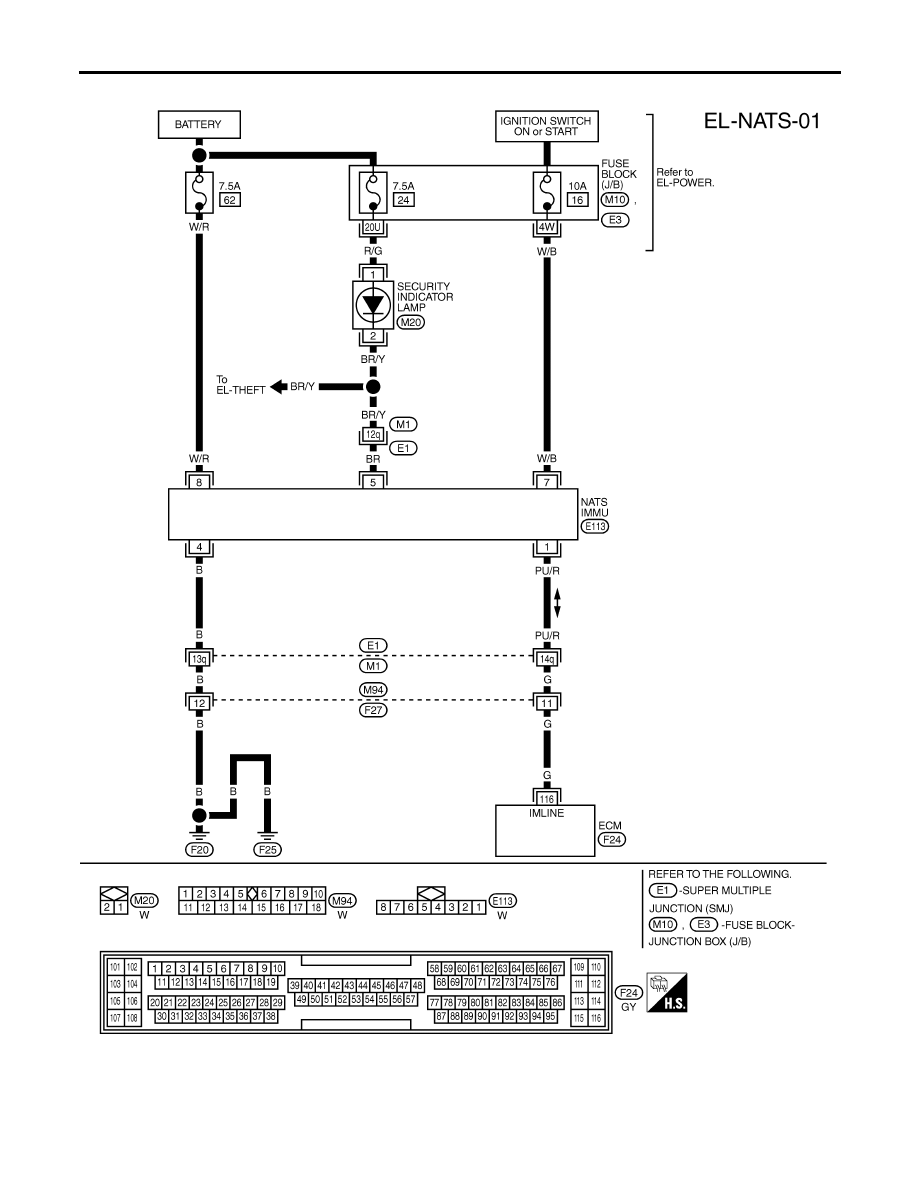

Wiring Diagram — NATS —

NBEL0173

MEL865L

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Wiring Diagram — NATS —

EL-330

SEL331X

CONSULT-II

NBEL0223

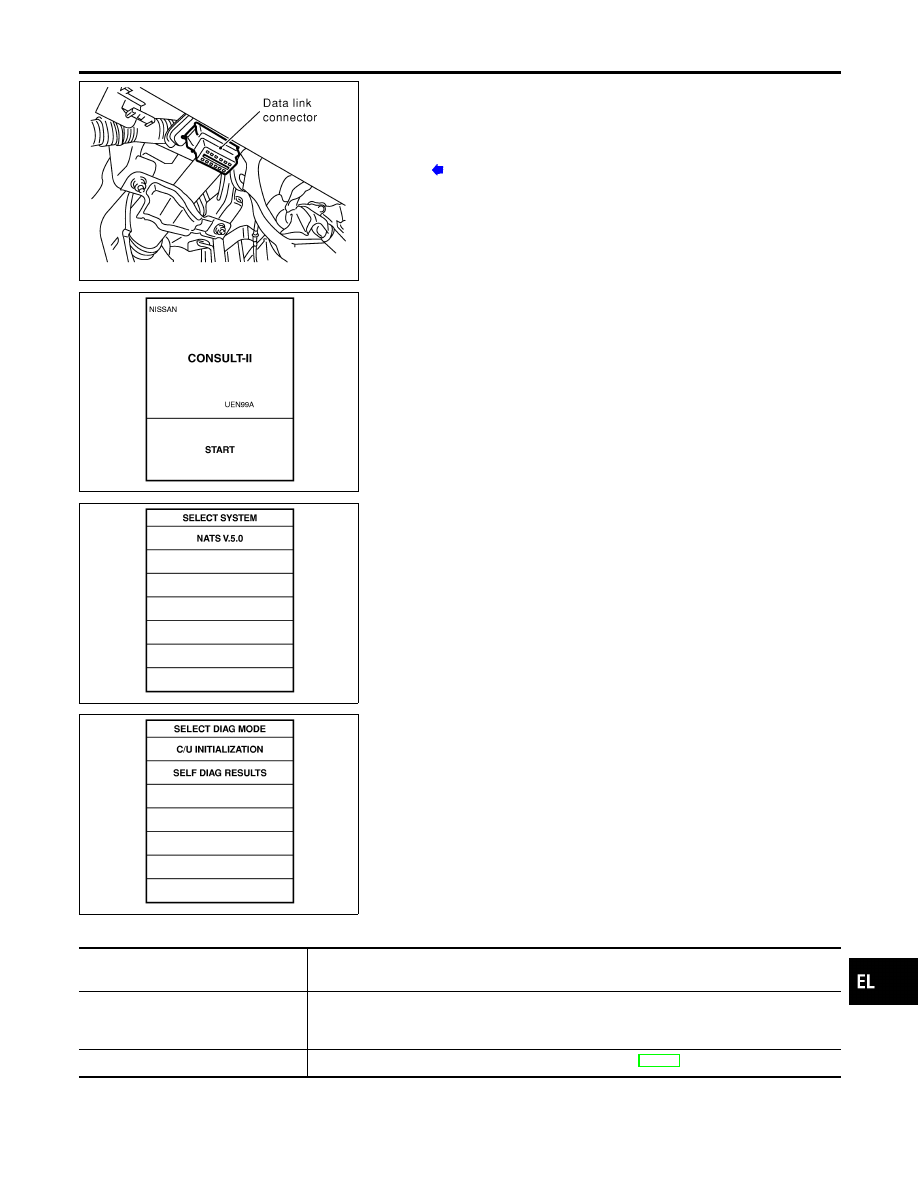

CONSULT-II INSPECTION PROCEDURE

NBEL0223S01

1.

Turn ignition switch OFF.

2.

Insert IVIS (NATS) program card into CONSULT-II.

: Program card

NATS (UEN99A)

3.

Connect CONSULT-II to data link connector.

SEL762W

4.

Turn ignition switch ON.

5.

Touch “START”.

SEL851W

6.

Select “NATS V.5.0”.

SEL363X

7.

Perform each diagnostic test mode according to each service
procedure.

For further information, see the CONSULT-II Operation
Manual, IVIS/NVIS.

CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

NBEL0223S02

CONSULT-II DIAGNOSTIC TEST

MODE

Description

C/U INITIALIZATION

When replacing any of the following three components, C/U initialization and re-registration
of all IVIS (NATS) ignition keys are necessary.
[IVIS (NATS) ignition key/IMMU/ECM]

SELF-DIAG RESULTS

Detected items (screen terms) are as shown in the chart EL-332.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

CONSULT-II

EL-331

NOTE:

I

When any initialization is performed, all ID previously reg-
istered will be erased and all IVIS (NATS) ignition keys
must be registered again.

I

The engine cannot be started with an unregistered key. In this
case, the system will show “DIFFERENCE OF KEY” or “LOCK
MODE” as a self-diagnostic result on the CONSULT-II screen.

I

In rare case, “CHAIN OF ECM-IMMU” might be stored as a
self-diagnostic result during key registration procedure, even if
the system is not malfunctioning.

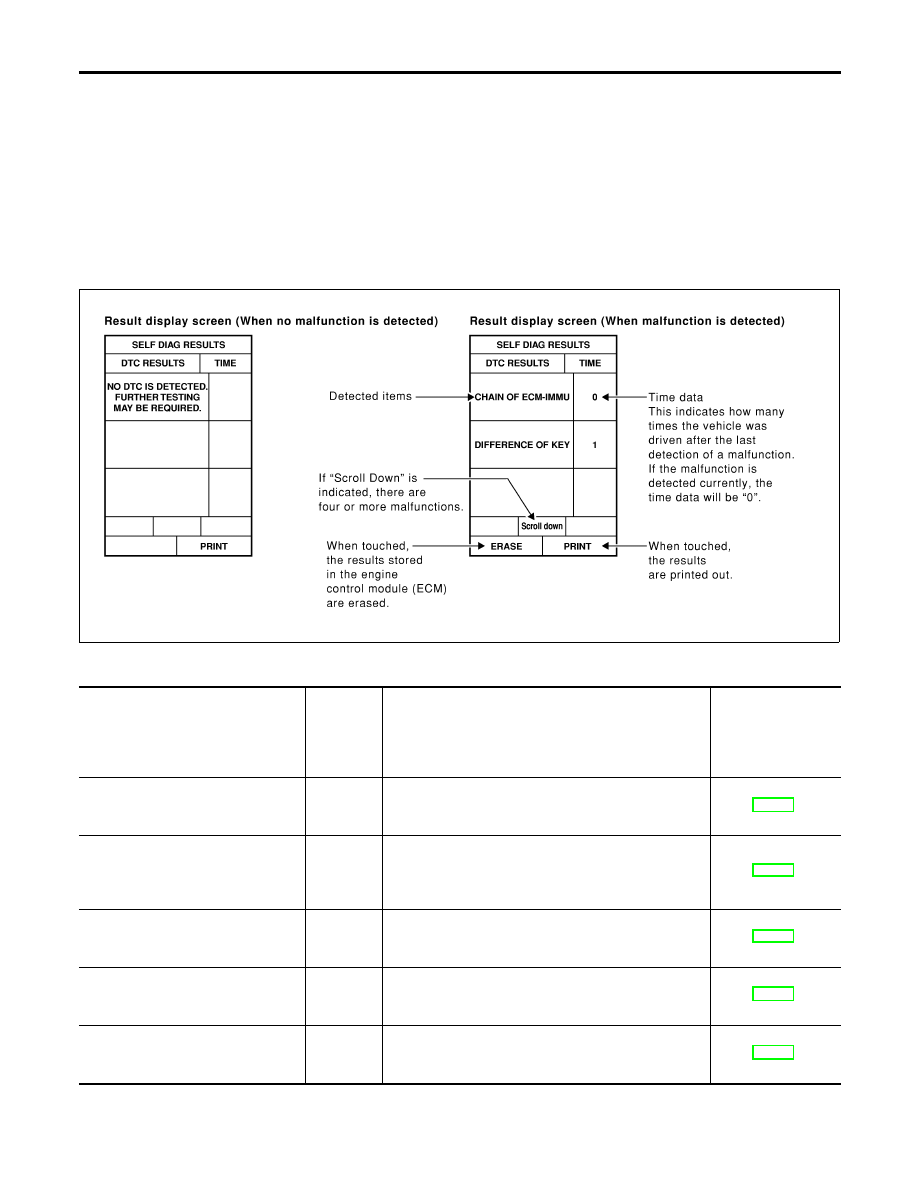

HOW TO READ SELF-DIAGNOSTIC RESULTS

NBEL0223S03

SEL364X

IVIS (NATS) SELF-DIAGNOSTIC RESULTS ITEM CHART

NBEL0223S04

Detected items (NATS program card

screen terms)

P No. Code

(Self-diag-

nostic

result of

“ENGINE”

Malfunction is detected when .....

Reference page

ECM INT CIRC-IMMU

NATS MAL-
FUNCTION
P1613

The malfunction of ECM internal circuit of IMMU com-
munication line is detected.

EL-336

CHAIN OF ECM-IMMU

NATS MAL-
FUNCTION
P1612

Communication impossible between ECM and IMMU
(In rare case, “CHAIN OF ECM-IMMU” might be stored
during key registration procedure, even if the system is
not malfunctioning.)

EL-337

DIFFERENCE OF KEY

NATS MAL-
FUNCTION
P1615

IMMU can receive the key ID signal but the result of ID
verification between key ID and IMMU is NG.

EL-341

CHAIN OF IMMU-KEY

NATS MAL-
FUNCTION
P1614

IMMU cannot receive the key ID signal.

EL-342

ID DISCORD, IMM-ECM

NATS MAL-
FUNCTION
P1611

The result of ID verification between IMMU and ECM is
NG. System initialization is required.

EL-343

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

CONSULT-II (Cont’d)

EL-332
