SMART ENTRANCE CONTROL UNIT

Description (Cont’d)

EL-321

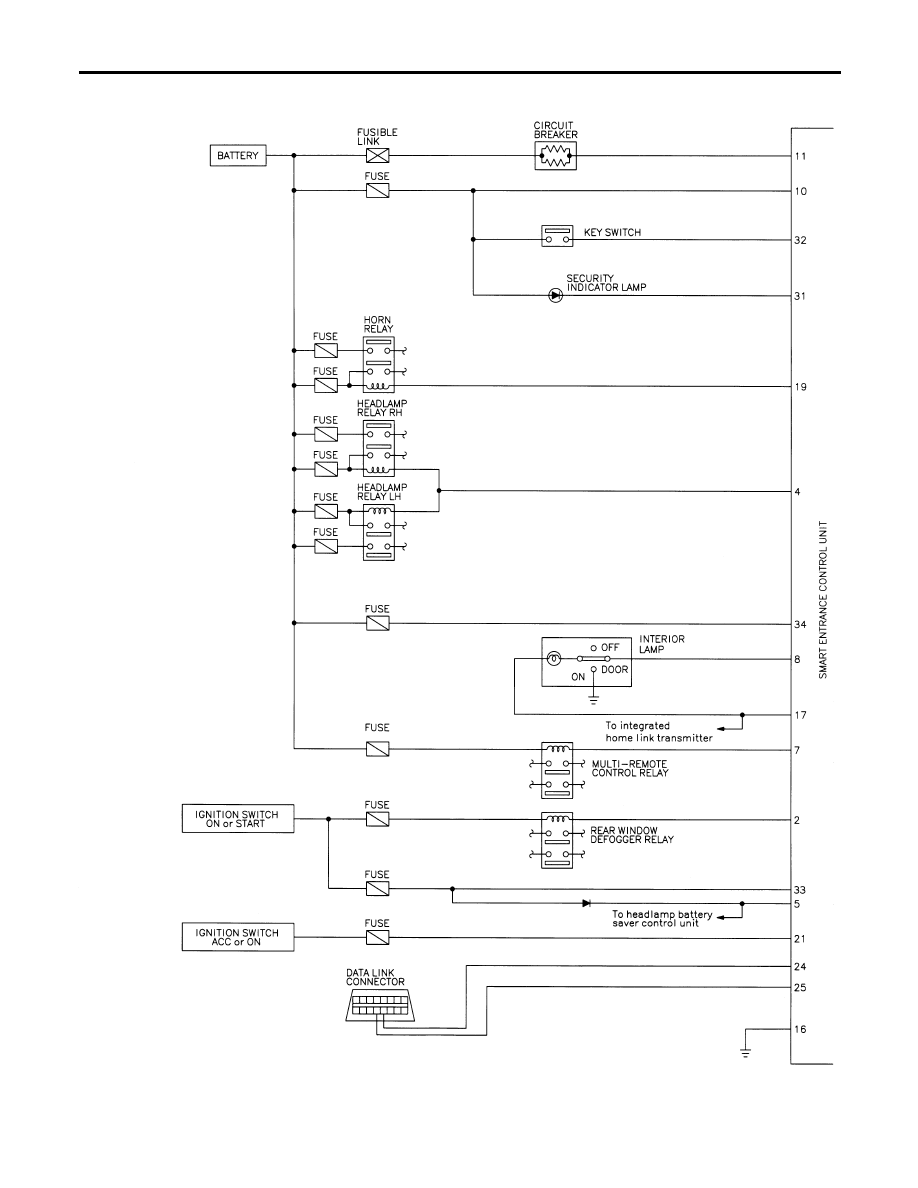

Schematic

NBEL0125

MEL864L

SMART ENTRANCE CONTROL UNIT

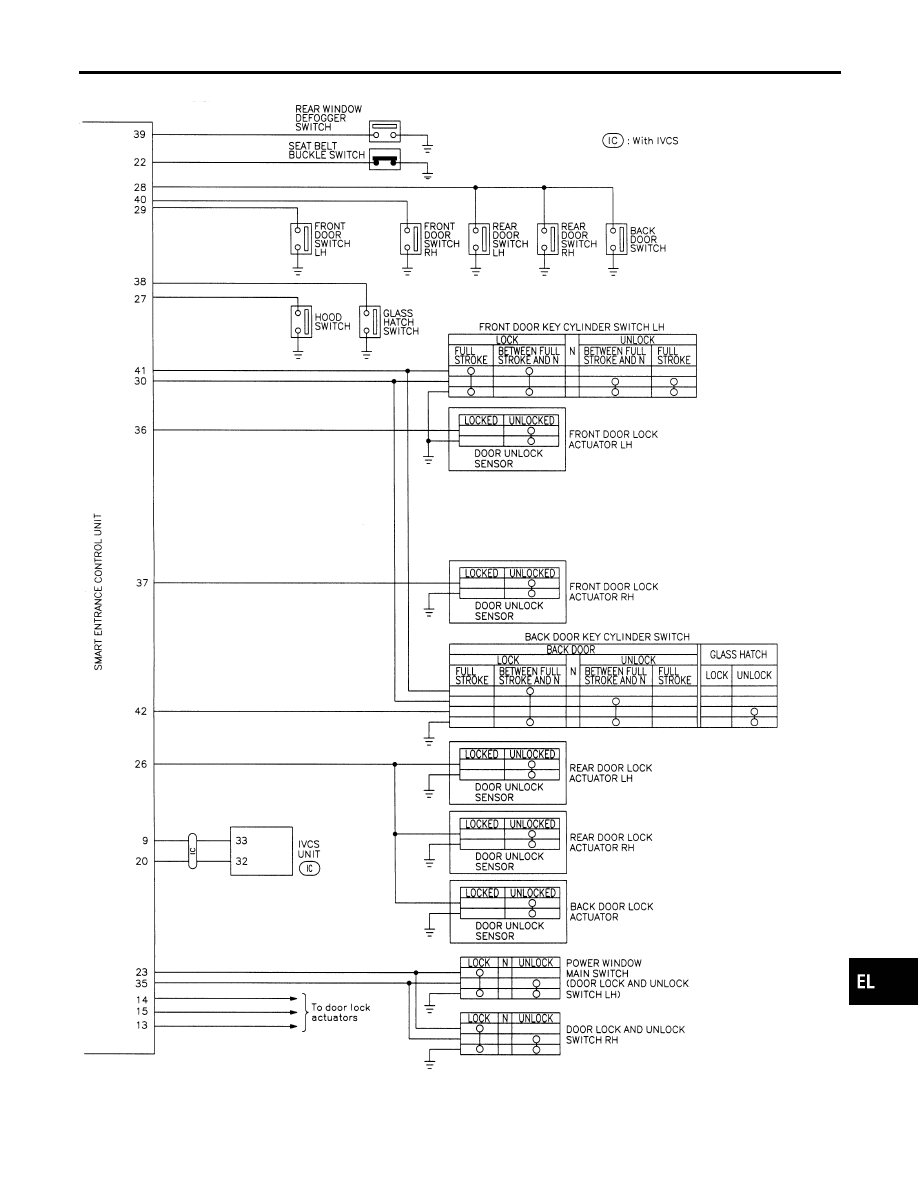

Schematic

EL-322

MEL264M

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL UNIT

Schematic (Cont’d)

EL-323

Smart Entrance Control Unit Inspection Table

NBEL0126

Terminal

No.

Wire

color

Connections

Operated condition

Voltage

(Approximate

values)

2

G/B

Rear window defogger relay

OFF

,

ON (Ignition key is in “ON” position)

0V

,

12V

4

PU/W

Theft warning horn/lamp relay

When panic alarm is operated using remote controller

12V

,

0V

5

R/Y

Headlamp battery saver control
unit

When headlamp battery saver timer is operated

12V

7

P

Multi-remote control relay

When doors are locked using remote controller

12V

,

0V

8

R/B

Interior lamp

When interior lamp is operated using remote controller.
(Lamp switch in “DOOR” position)

0V

,

12V

10

G/R

Power source (Fuse)

—

12V

11

W/R

Power source (C/B)

—

12V

13

W/PU

Driver door lock actuator

Door lock & unlock switch

Free

0V

14

Y/B

Passenger door lock actuator

Unlocked

12V

15

L

Door lock actuators

Door lock & unlock switch

Free

0V

Locked

12V

16

B

Ground

—

—

17

R/W

Battery saver (Interior lamp)

Battery saver is not operate

,

Operate

12V

,

0V

19

LG/B

Horn relay

When doors are locked using remote controller with horn
chirp mode.

12V

,

0V

21

G/W

Ignition switch (ACC)

“ACC” position

12V

22

B/P

Seat belt buckle switch

Unfasten

,

Fasten (Ignition key is in “ON” position)

0V

,

12V

23

BR

Door lock & unlock switches

Neutral

,

Locks

5V

,

0V

26

Y/R

Rear door unlock sensors

All doors are locked

,

One or more doors are unlocked

5V

,

0V

27

Y/B

Hood open signal

ON (Open)

,

OFF (Closed)

0V

,

5V

28

R/L

Rear and back door switches

OFF (Closed)

,

ON (Open)

5V

,

0V

29

G/R

Driver door switch

OFF (Closed)

,

ON (Open)

5V

,

0V

30

LG

Door key cylinder unlock switch

OFF (Neutral)

,

ON (Unlocked)

12V

,

0V

31

BR/Y

Theft warning indicator

Goes off

,

Illuminates

12V

,

0V

32

W/R

Ignition key switch (Insert)

key inserted

,

key removed from IGN key cylinder

12V

,

0V

33

W/B

Ignition switch (ON)

Ignition key is in “ON” position

12V

35

LG/R

Door lock & unlock switches

Neutral

,

Unlocks

5V

,

0V

36

Y/G

Driver door unlock sensor

Driver door: Locked

,

Unlocked

5V

,

0V

37

Y/L

Passenger door unlock sensor

Passenger door: Locked

,

Unlocked

5V

,

0V

38

L/W

Glass hatch switch

ON (Open)

,

OFF (Closed)

0V

,

12V

39

OR

Rear window defogger switch

OFF

,

ON

5V

,

0V

40

Y

Passenger door switch

OFF (Closed)

,

ON (Open)

5V

,

0V

41

Y

Door key cylinder lock switch

OFF (Neutral)

,

ON (Locked)

5V

,

0V

42

G/B

Back door key unlock switch

OFF (Neutral)

,

ON (Unlock)

5V

,

0V
