6

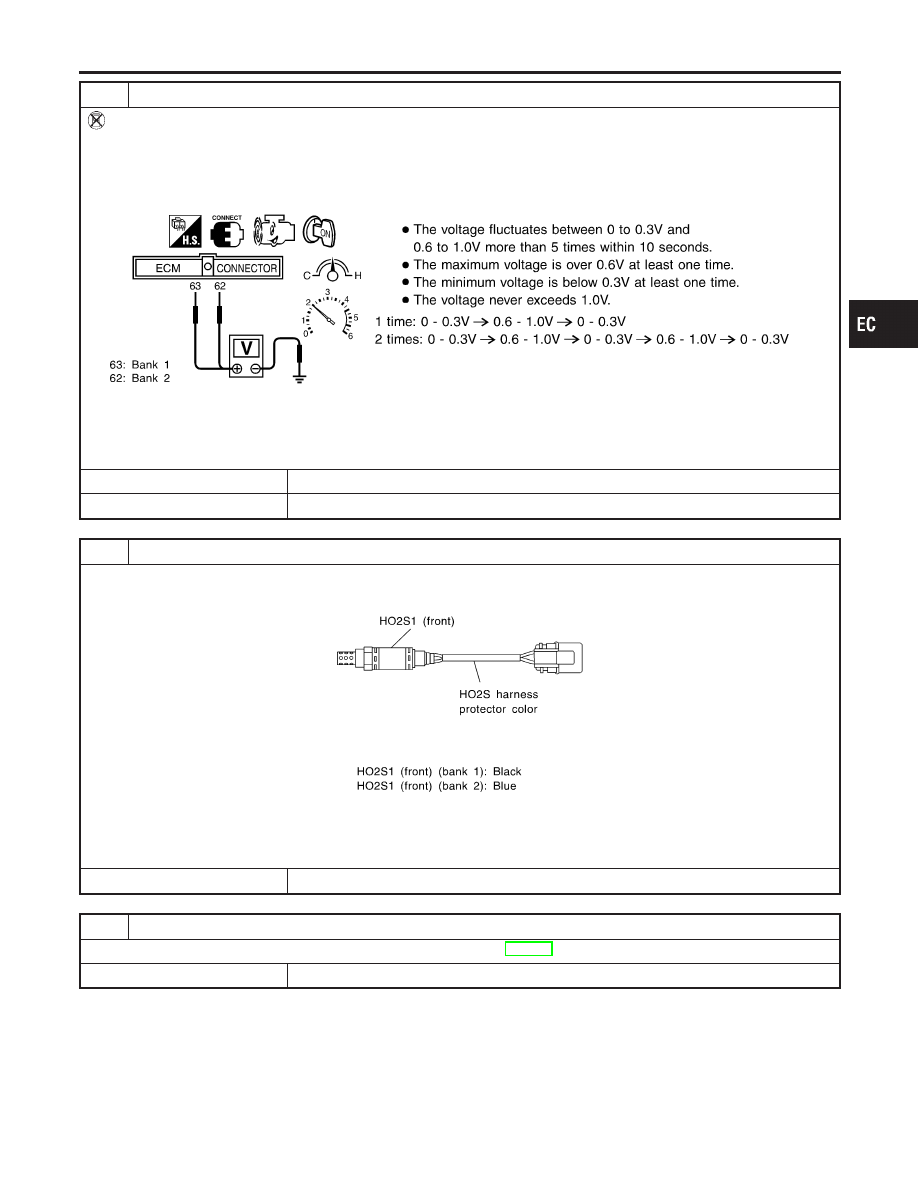

CHECK HEATED OXYGEN SENSOR 1 (FRONT)

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Set voltmeter probes between ECM terminal 63 (HO2S1 bank 1 right signal) or 62 (HO2S1 bank 2 left signal) and

engine ground.

3. Check the following with engine speed held at 2,000 rpm constant under no load.

SEF967XA

CAUTION:

Discard any heated oxygen sensor which has been dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

REPLACE HEATED OXYGEN SENSOR 1 (FRONT)

1. Turn ignition switch “OFF”.
2. Check heated oxygen sensor 1 (front) harness protector color.

SEF505Y

CAUTION:

Before installing new oxygen sensor, clean exhaust system threads using Oxygen Sensor Thread Cleaner tool
J-43897-18 or J-43897-12 and approved anti-seize lubricant.

©

Replace malfunctioning heated oxygen sensor 1 (front).

8

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0134, P0154 HEATED OXYGEN SENSOR 1 (FRONT) (BANK 1)/(BANK 2)

(HIGH VOLTAGE)

Diagnostic Procedure (Cont’d)

EC-239

Description

NBEC0123

SYSTEM DESCRIPTION

NBEC0123S01

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Crankshaft position sensor (POS)

Engine speed

Heated
oxygen
sensor 1
heater
(front) con-
trol

Heated oxygen sensor 1 heat-
ers (front)

Crankshaft position sensor (REF)

The ECM performs ON/OFF control of the heated oxygen sensor 1 heaters (front) corresponding to the engine
speed.

OPERATION

NBEC0123S02

Engine speed

rpm

Heated oxygen sensor 1 heaters (front)

Above 3,600

OFF

Below 3,600

ON

CONSULT-II Reference Value in Data Monitor
Mode

NBEC0124

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S1 HTR (B1)
HO2S1 HTR (B2)

I

Engine speed: Below 3,600 rpm

ON

I

Engine speed: Above 3,600 rpm

OFF

ECM Terminals and Reference Value

NBEC0657

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

3

L/OR

Heated oxygen sensor
1 heater (front) (bank
1)

[Engine is running]

I

Engine speed is below 3,600 rpm.

0 - 1.0V

[Engine is running]

I

Engine speed is above 3,600 rpm.

BATTERY VOLTAGE
(11 - 14V)

2

R/G

Heated oxygen sensor
1 heater (front) (bank
2)

[Engine is running]

I

Engine speed is below 3,600 rpm.

0 - 1.0V

[Engine is running]

I

Engine speed is above 3,600 rpm.

BATTERY VOLTAGE
(11 - 14V)

DTC P0135, P0155 HEATED OXYGEN SENSOR 1 HEATER (FRONT) (BANK

1)/(BANK 2)

Description

EC-240

On Board Diagnosis Logic

NBEC0126

Malfunction is detected when the current amperage in the heated
oxygen sensor 1 heater (front) circuit is out of the normal range.
[An improper voltage drop signal is sent to ECM through the heated
oxygen sensor 1 heater (front).]

Possible Cause

NBEC0437

I

Harness or connectors
(The heated oxygen sensor 1 heater (front) circuit is open or
shorted.)

I

Heated oxygen sensor 1 heater (front)

SEF058Y

DTC Confirmation Procedure

NBEC0127

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is between 10.5V and 16V at idle.

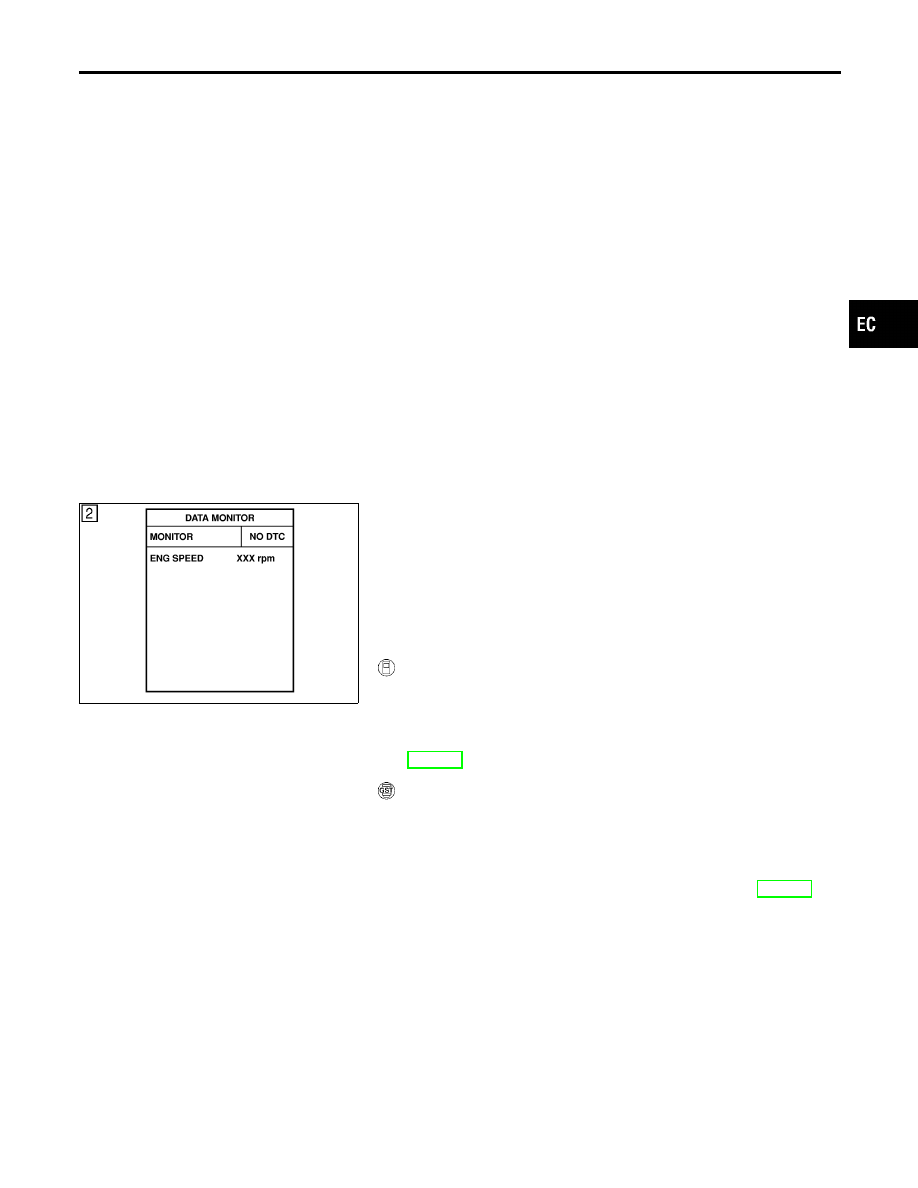

WITH CONSULT-II

NBEC0127S01

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
with CONSULT.

2)

Start engine and run it for at least 6 seconds at idle speed.

3)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-244.

WITH GST

NBEC0127S02

1)

Start engine and run it for at least 6 seconds at idle speed.

2)

Turn ignition switch “OFF” and wait at least 10 seconds.

3)

Start engine and run it for at least 6 seconds at idle speed.

4)

Select “MODE 3” with GST.

5)

If DTC is detected, go to “Diagnostic Procedure”, EC-244.

I

When using GST, “DTC Confirmation Procedure” should
be performed twice as much as when using CONSULT-II
because GST cannot display MODE 7 (1st trip DTC) con-
cerning this diagnosis. Therefore, using CONSULT-II is
recommended.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0135, P0155 HEATED OXYGEN SENSOR 1 HEATER (FRONT) (BANK

1)/(BANK 2)

On Board Diagnosis Logic

EC-241

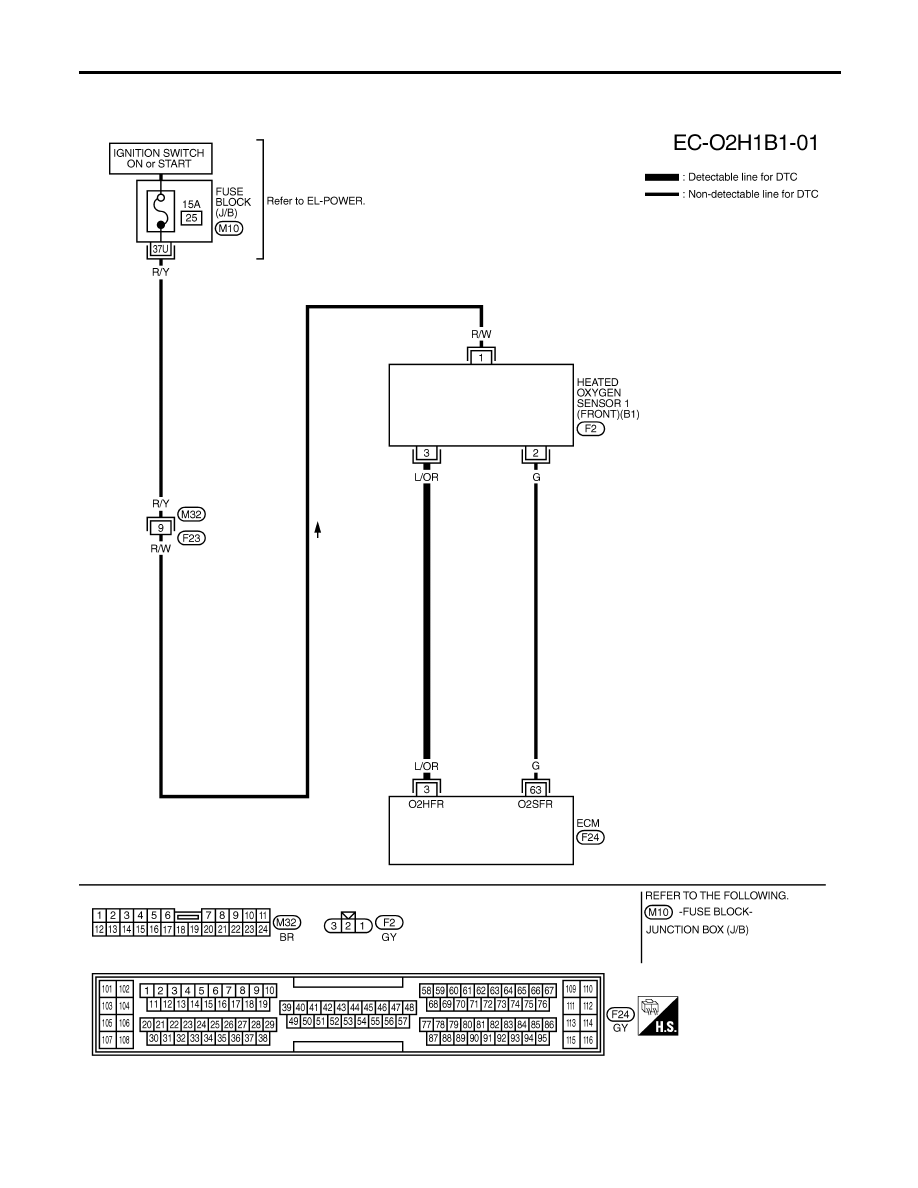

Wiring Diagram

NBEC0128

RIGHT BANK

NBEC0128S01

MEC949C

DTC P0135, P0155 HEATED OXYGEN SENSOR 1 HEATER (FRONT) (BANK

1)/(BANK 2)

Wiring Diagram
