Front Sensor Rotor

NBBR0079S03

REMOVAL

NBBR0079S0301

1.

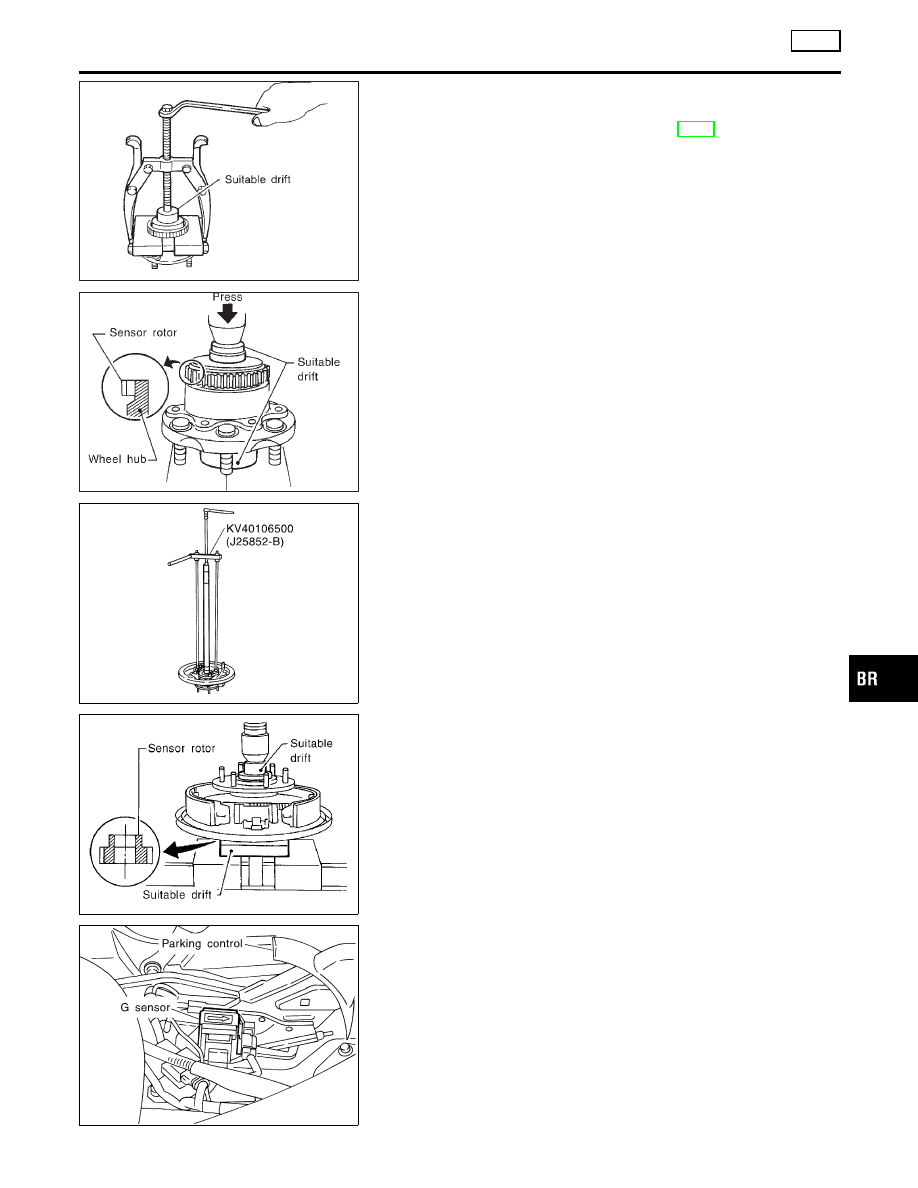

Remove the front wheel hub. Refer to AX-8, “Disassembly”.

2.

Remove the sensor rotor using suitable puller, drift and bear-
ing replacer.

SBR400DA

INSTALLATION

NBBR0079S0302

Install the sensor rotor using suitable drift and press.

I

Always replace sensor rotor with new one.

I

Pay attention to the direction of front sensor rotor as shown in
figure.

SRA800AA

Rear Sensor Rotor

NBBR0079S04

REMOVAL

NBBR0079S0401

I

Remove the sensor rotor using Tool.

SBR402D

INSTALLATION

NBBR0079S0402

Install the sensor rotor using suitable drift and press.

I

Always replace sensor rotor with new one.

I

Pay attention to the direction of front sensor rotor as shown in
figure.

SBR503E

G Sensor

NBBR0079S06

Always replace G sensor if bumped or dropped. Otherwise,
performance characteristics of G sensor will be changed,
which in turn changes ABS control performance characteris-
tics.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

ABS

Front Sensor Rotor

BR-81

ABS Actuator and Electric Unit

NBBR0079S07

SBR468E

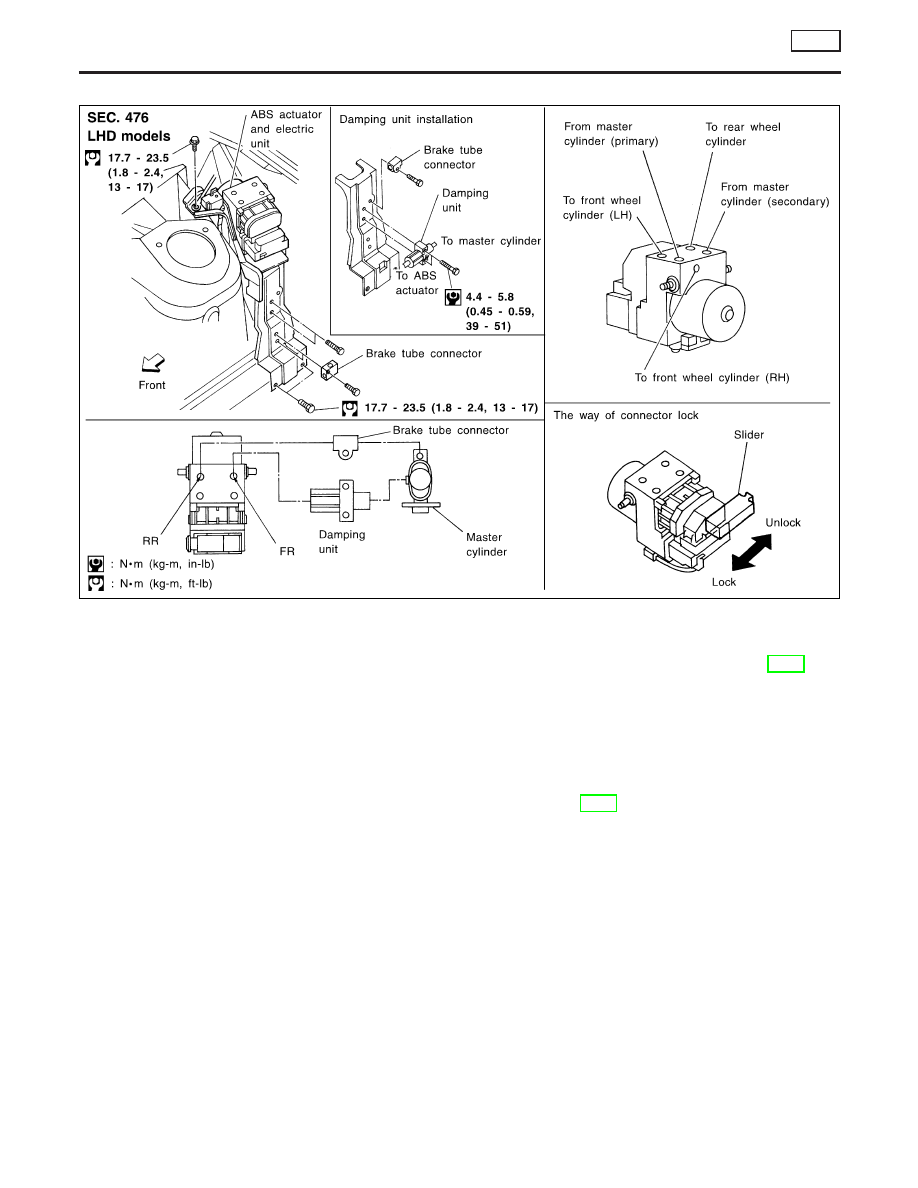

REMOVAL

NBBR0079S0701

1.

Disconnect battery cable.

2.

Drain brake fluid. Refer to “Changing Brake Fluid”, BR-7.

3.

Remove mounting bracket fixing bolts and nuts.

4.

Disconnect connector, brake pipes and remove fixing nuts and
actuator ground cable.

INSTALLATION

NBBR0079S0702

CAUTION:

After installation, refill brake fluid. Then bleed air. Refer to
“Bleeding Brake System”, BR-8.
1.

Tighten actuator ground cable.

Place ground cable at a notch of mounting bracket.
2.

Connect brake pipes temporarily.

3.

Tighten fixing bolts and nuts.

4.

Tighten brake pipes.

5.

Connect connector and battery cable.

REMOVAL AND INSTALLATION

ABS

ABS Actuator and Electric Unit

BR-82

General Specifications

NBBR0118

Unit: mm (in)

Applied model

2WD

4WD

Front brake

Brake model

AD31VC

Cylinder bore diameter

×

number of pistons

44.45 (1.7500)

×

2

Pad
Length

×

width

×

thickness

132.0

×

52.5

×

11

(5.20

×

2.067

×

0.43)

Rotor outer diameter

×

thickness

300

×

28 (11.81

×

1.10)

Rear brake

Brake model

LT30C

Cylinder bore diameter

22.23 (7/8)

Lining length

×

width

×

thickness

296

×

50

×

6.1

(11.65

×

1.97

×

0.240)

Drum inner diameter

295.0 (11.61)

Master cylinder

Bore diameter

25.40 (1)

Control valve

Valve model

Proportioning valve

within master cylinder

Linkage type load

sensing valve

Split point
kPa (kg/cm

2

, psi)

×

reducing ratio

2,942 (30, 427)

×

0.2

(Variable)

×

0.18

Brake booster

Booster model

M235T

Diaphragm diameter

Pri: 252 (9.92)

Sec: 205 (8.07)

Recommended brake fluid

DOT 3

Disc Brake

NBBR0119

Unit: mm (in)

Brake model

AD31VC

Pad wear limit

Minimum thickness

2.0 (0.079)

Rotor repair limit

Minimum thickness

26.0 (1.024)

Drum Brake

NBBR0120

Unit: mm (in)

Brake model

LT30C

Lining wear limit

Minimum thickness

1.5 (0.059)

Drum repair limit

Maximum inner diameter

296.5 (11.67)

Out-of-round limit

0.03 (0.0012)

Brake Pedal

NBBR0121

Unit: mm (in)

Transmission

A/T

Free height “H”*

175 - 185

(6.89 - 7.28)

Depressed height “D”*
[under force of 490 N (50 kg, 110 lb) with engine running]

70 (2.76)

Clearance “C” between pedal stopper and threaded end of stop lamp switch or ASCD switch

0.3 - 1.0 (0.012 - 0.039)

Pedal free play

At clevis

1.0 - 3.0 (0.039 - 0.118)

At pedal pad

1 - 3 (0.04 - 0.12)

*: Measured from surface of metal panel to pedal pad
