3

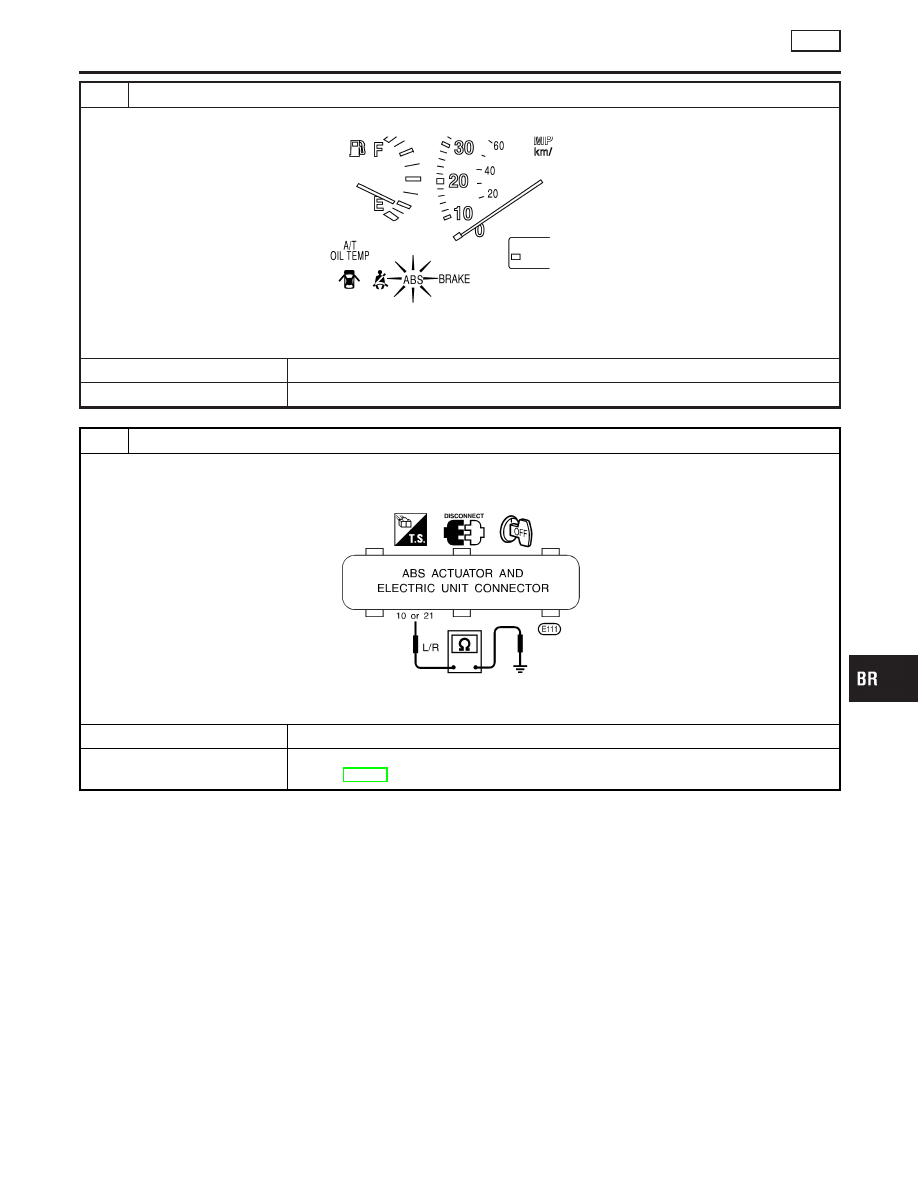

CHECK WARNING LAMP ACTIVATE

Disconnect ABS actuator and electric unit connector.

SBR672E

Does the warning lamp activate?

Yes

©

Replace ABS actuator and electric unit.

No

©

GO TO 4.

4

CHECK HARNESS FOR SHORT

1. Disconnect ABS actuator and electric unit connector and combination meter connector M24.
2. Check continuity between ABS actuator and electric unit connector E111 (body side) terminal 10 (2WD) or 21 (4WD)

and ground.

SBR499E

Continuity should not exist.

Does continuity exist?

Yes

©

Repair harness or connectors.

No

©

Check combination meter.
Refer to EL-114, “WARNING LAMPS”.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

6. Warning Lamp Does Not Come On When Ignition Switch Is Turned On (Cont’d)

BR-73

7. Warning Lamp Stays On When Ignition
Switch Is Turned On

=NBBR0113

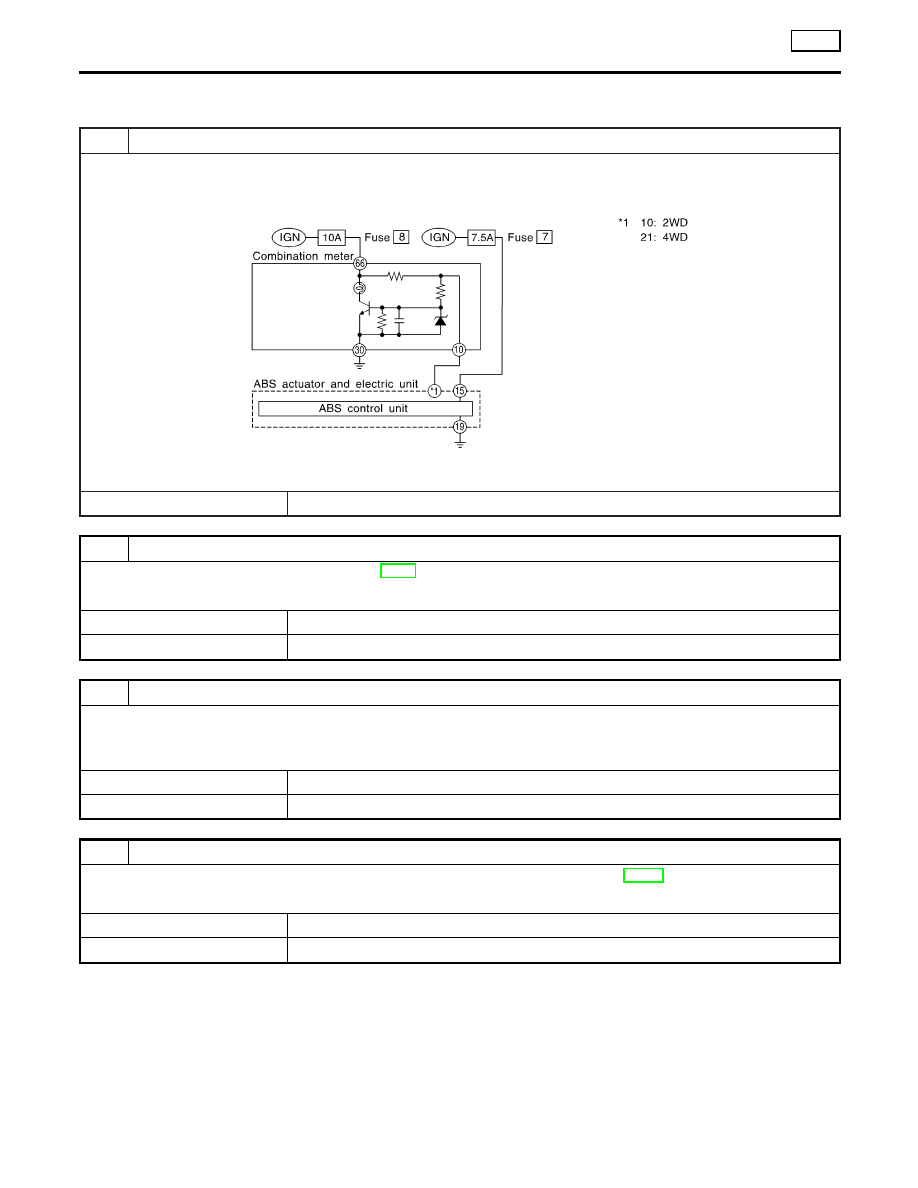

1

INSPECTION START

ABS control unit inspection

SBR674E

©

GO TO 2.

2

CHECK FUSE

Check 7.5A fuse No. 7. For fuse layout, refer to EL-16, “POWER SUPPLY ROUTING”.

Is fuse OK?

Yes

©

GO TO 3.

No

©

GO TO 8.

3

CHECK HARNESS CONNECTOR

Check ABS actuator and electric unit pin terminals for damage or bad connection of ABS actuator and electric unit harness
connector. Reconnect ABS actuator and electric unit harness connector. Then retest.

Does warning lamp stay on when ignition switch is turned ON?

Yes

©

GO TO 4.

No

©

INSPECTION END

4

CHECK ABS ACTUATOR AND ELECTRIC UNIT GROUND CIRCUIT

Refer to “ABS ACTUATOR AND ELECTRIC UNIT GROUND” in “Ground Circuit Check”, BR-53.

Is ground circuit OK?

Yes

©

GO TO 5.

No

©

Repair harness or connector.

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

7. Warning Lamp Stays On When Ignition Switch Is Turned On

BR-74

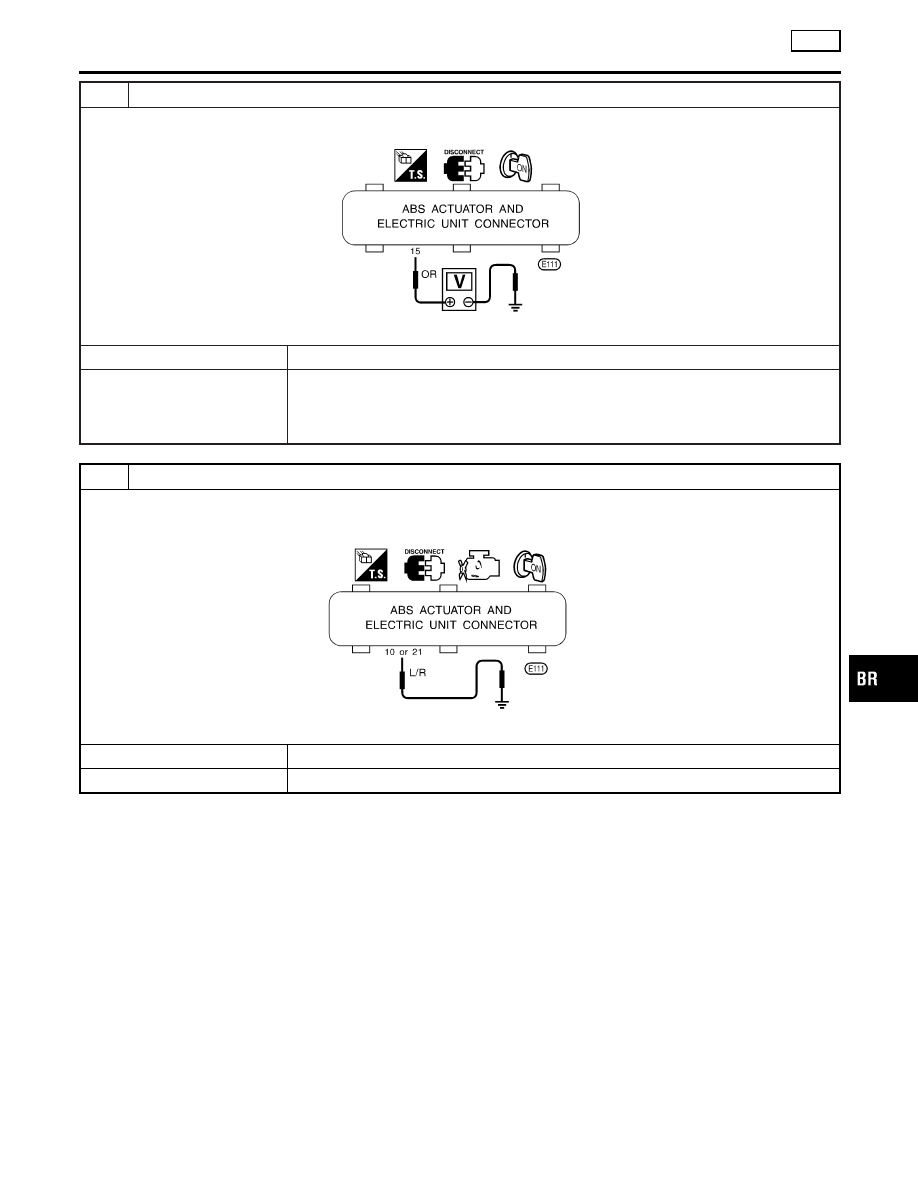

5

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check voltage between ABS actuator and electric unit connector E111 (body side) terminal 15 and ground.

SBR495E

Does battery voltage exist when ignition switch is turned ON?

Yes

©

GO TO 6.

No

©

Check the following.
If NG, repair harness or connector.

I

Harness connector E111

I

Harness for open or short between ABS actuator and electric unit and fuse

6

CHECK WARNING LAMP

1. Disconnect ABS actuator and electric unit connector.
2. Connect suitable wire between ABS actuator and electric unit connector E111 (body side) terminal 10 (2WD) or 21

(4WD) and ground.

SBR502E

Does the warning lamp deactivate?

Yes

©

Replace ABS actuator and electric unit.

No

©

GO TO 7.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

7. Warning Lamp Stays On When Ignition Switch Is Turned On (Cont’d)

BR-75

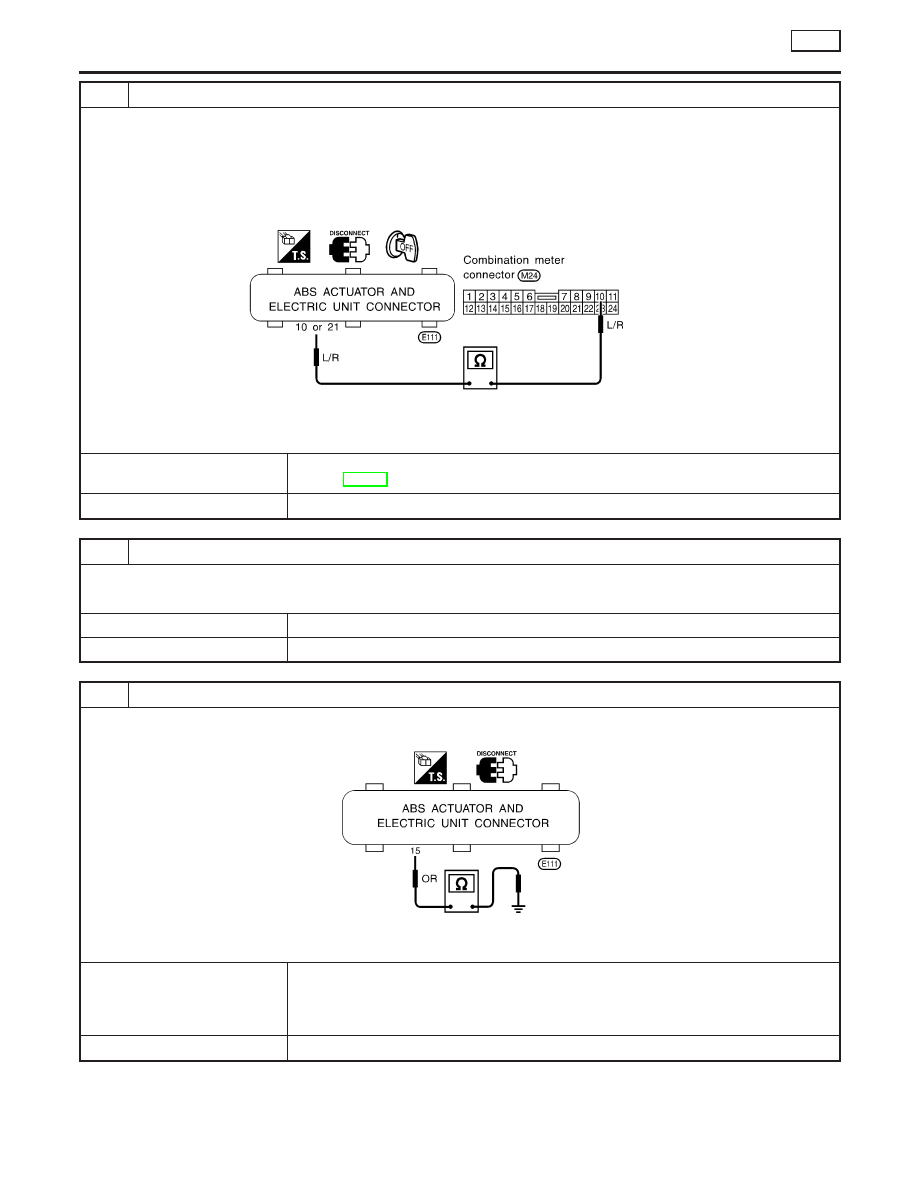

7

CHECK ABS WARNING LAMP CONTROL CIRCUIT FOR OPEN

1. Disconnect combination meter connector M24.
2. Check continuity between combination meter connector M24 (body side) terminal 10 and ABS actuator and electric unit

connector E111 (body side) terminal 10 (2WD) or 21 (4WD).
NOTE:
Connect positive lead of multimeter to combination meter connector M24 (body side) terminal 10 and negative lead to
ABS actuator and electric unit connector E111 (body side) terminal 10 (2WD) or 21 (4WD).

SBR675E

Continuity should exist.

Does continuity exist?

Yes

©

Check combination meter.
Refer to EL-114, “WARNING LAMPS”.

No

©

Repair harness or connectors.

8

REPLACE FUSE

Replace fuse.

Does the fuse blow out when ignition switch is turned ON?

Yes

©

GO TO 9.

No

©

INSPECTION END

9

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT FOR SHORT

1. Disconnect battery cable and ABS actuator and electric unit connector.
2. Check continuity between ABS actuator and electric unit connector E111 (body side) terminal 15 and ground.

SBR496E

Continuity should not exist.

Does continuity exist?

Yes

©

Check the following.
If NG, repair harness or connector.

I

Harness connector E111

I

Harness for open or short between ABS actuator and electric unit and fuse

No

©

Replace ABS actuator and electric unit.

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

7. Warning Lamp Stays On When Ignition Switch Is Turned On (Cont’d)

BR-76
