Infiniti QX4 (R50). Manual - part 113

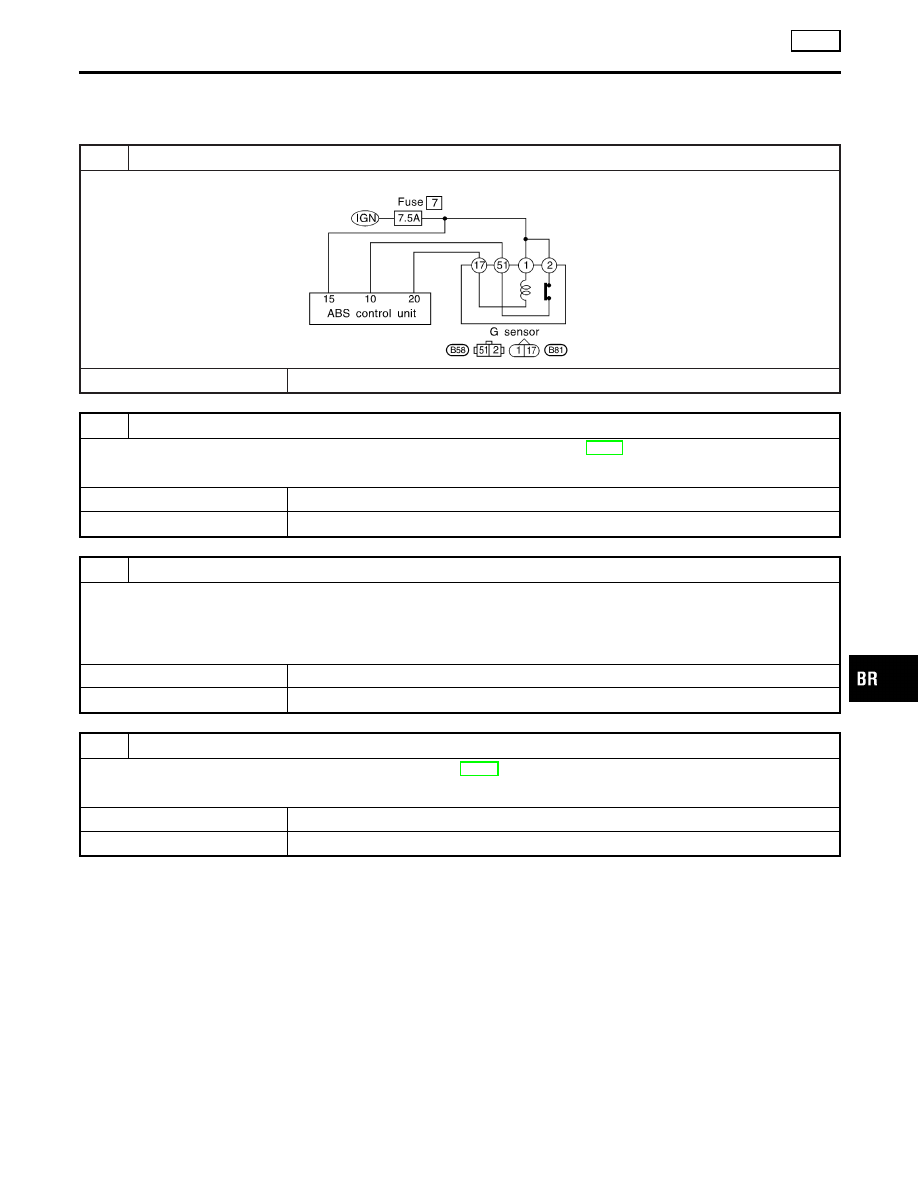

G Sensor and Circuit

DIAGNOSTIC PROCEDURE

NBBR0114

Malfunction code No. 17

1

INSPECTION START

G sensor inspection

SBR504E

©

GO TO 2.

2

CHECK FUSE

Check 7.5A fuse No. 7 for ABS actuator and electric unit. For fuse layout, refer to EL-16, “POWER SUPPLY ROUTING”.

Is fuse OK?

Yes

©

GO TO 3.

No

©

Replace fuse.

3

CHECK CONNECTOR

1. Disconnect connectors from ABS actuator and electric unit and G sensor. Check terminals for damage or loose connec-

tion. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 4.

No

©

INSPECTION END

4

CHECK G SENSOR

Refer to “G SENSOR” in “Electrical Components Inspection”, BR-67.

Is resistance within specifications?

Yes

©

GO TO 5.

No

©

Replace G sensor.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

G Sensor and Circuit

BR-65

5

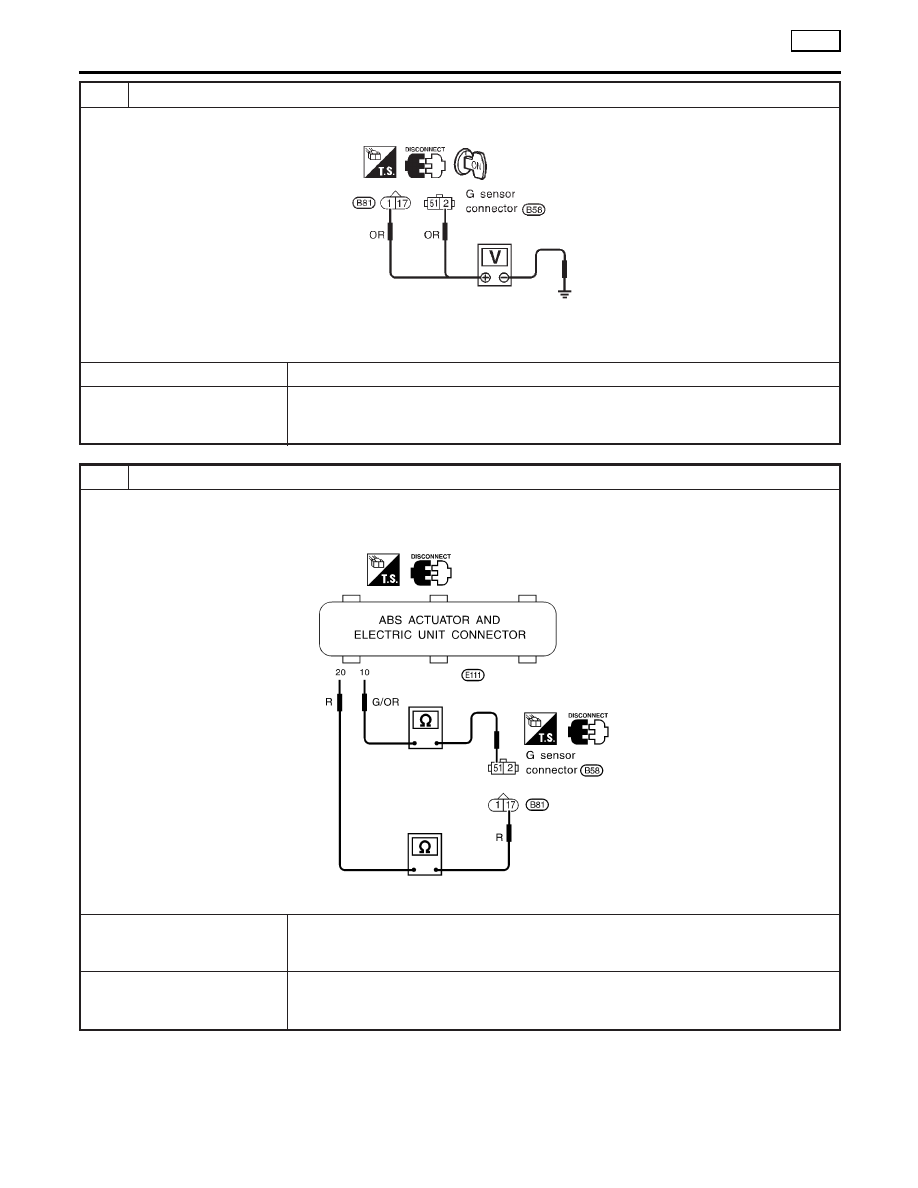

CHECK G SENSOR POWER SUPPLY CIRCUIT

Check voltage between G sensor connector terminals 1, 2 and ground.

SBR861D

Does battery voltage exist?

Yes

©

GO TO 6.

No

©

Check the following. If NG, repair harness or connectors.

I

Harness connectors B58, B81

I

Harness for open or short between G sensor and fuse

6

CHECK CIRCUIT

1. Disconnect harness connector from ABS actuator and electric unit.
2. Check continuity between ABS actuator and electric unit connector terminals 20, 10 and G sensor connector terminals

17, 51.

SBR505E

Does continuity exist?

Yes

©

Check actuator and electric unit pin terminals for damage or the connection of actuator
and electric unit harness connector. Reconnect actuator and electric unit harness con-
nector. Then retest.

No

©

Check the following. If NG, repair harness or connectors.

I

Harness connectors E111, B58, B81

I

Harness for open or short between G sensor connector and actuator and electric unit

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

G Sensor and Circuit (Cont’d)

BR-66

SBR844DF

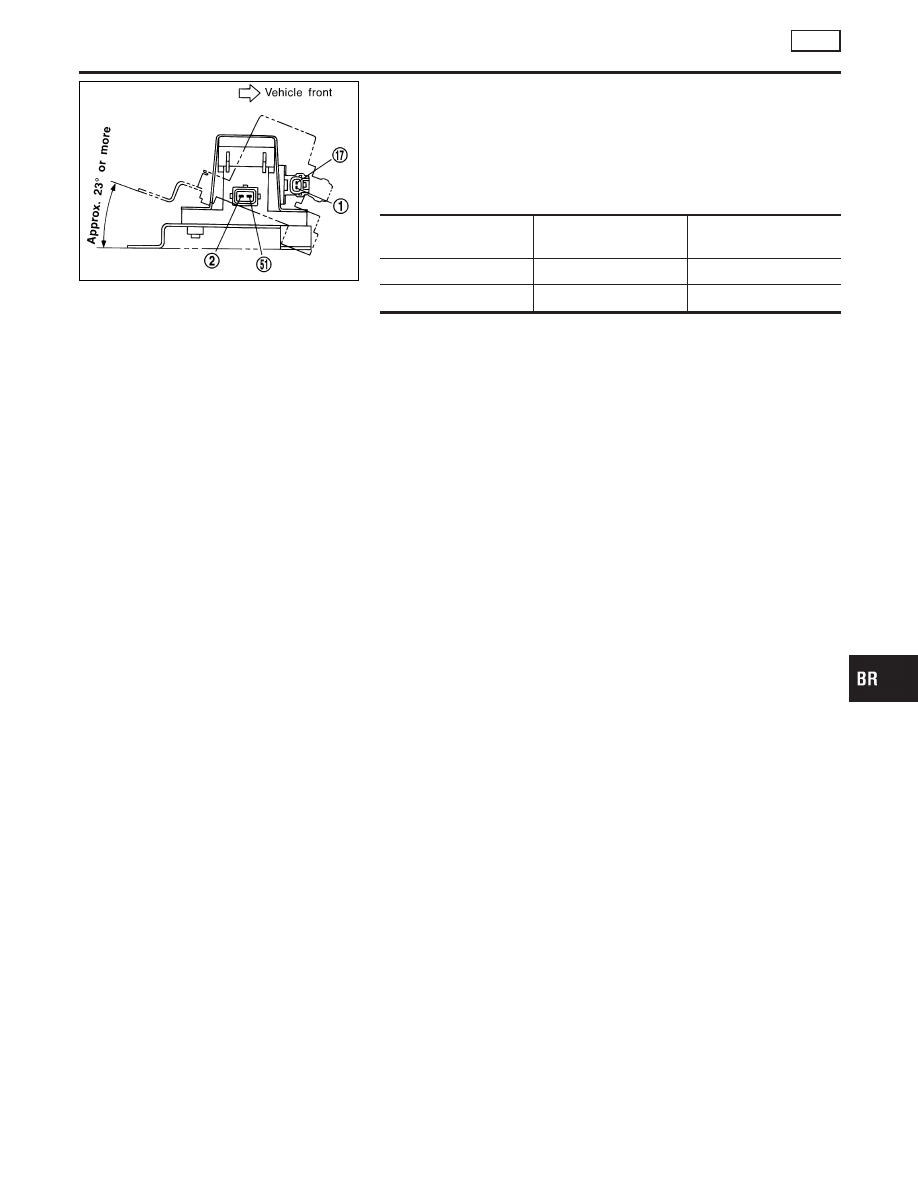

ELECTRICAL COMPONENT INSPECTION

=NBBR0115

G Sensor (4WD models only)

NBBR0115S01

CAUTION:

The G sensor is easily damaged if it sustains an impact. Be
careful not to drop or bump it.
1.

Measure resistance between terminals 2 and 51 of G sensor
unit connector.

G sensor condition

Resistance between ter-

minals 2 and 51

G sensor switch condi-

tion

Installed in vehicle

1.4 - 1.6 k

Ω

“ON”

Tilted as shown in figure

4.7 - 5.5 k

Ω

“OFF”

2.

Measure resistance between terminals 1 and 17 of the G sen-
sor unit connector.

Resistance: 70 - 124

Ω

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

G Sensor and Circuit (Cont’d)

BR-67

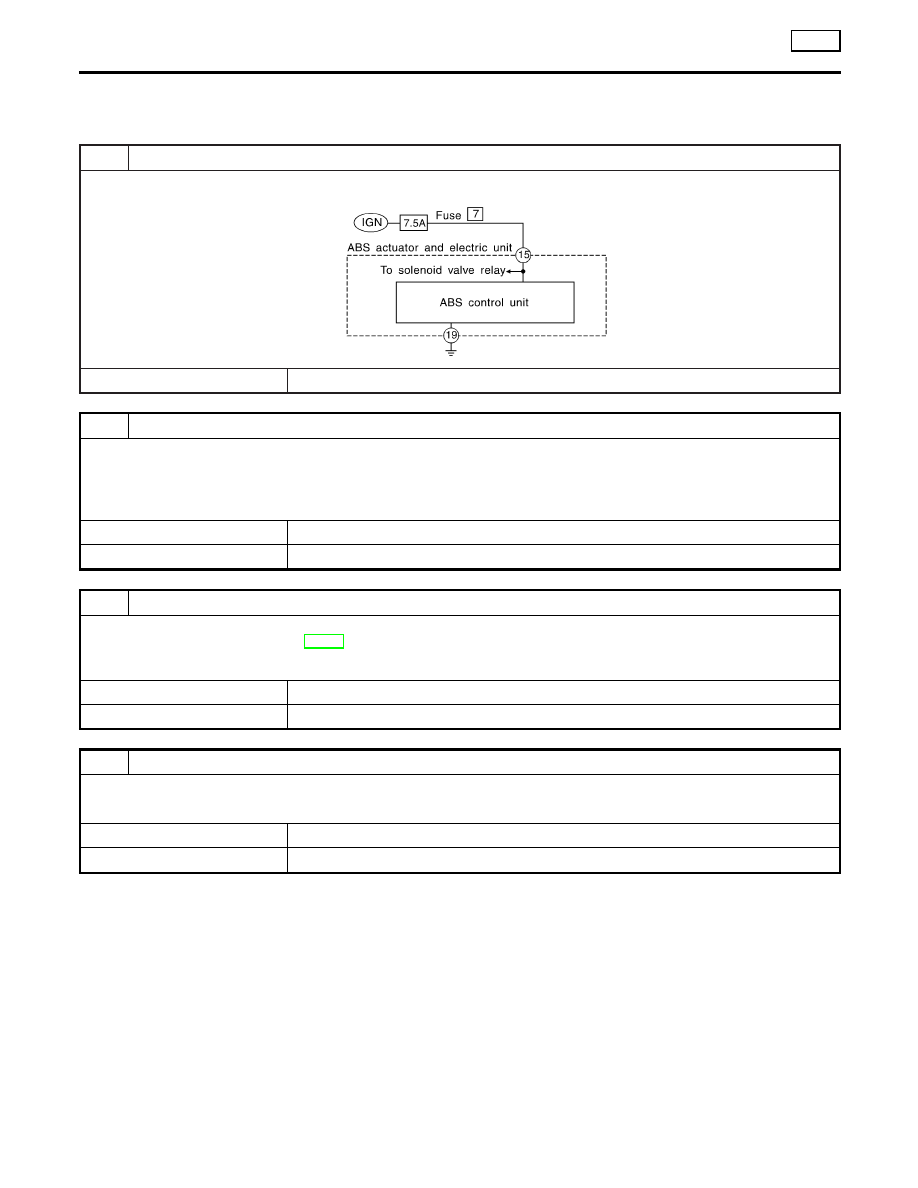

Control Unit

DIAGNOSTIC PROCEDURE

=NBBR0106

Malfunction code No. 71

1

INSPECTION START

ABS actuator and electric unit power supply and ground circuit inspection

SBR497E

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit connector.

Check terminals for damage or loose connection. Then reconnect connector.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

3

CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT

Check voltage. Refer to “5. CHECK ABS ACTUATOR AND ELECTRIC UNIT POWER SUPPLY CIRCUIT” in “DIAGNOS-
TIC PROCEDURE”, “Low Voltage”, BR-63.

Does battery voltage exist when ignition switch is turned ON?

Yes

©

GO TO 4.

No

©

Repair.

4

CHECK WARNING LAMP INDICATION

Does warning lamp indicate code No. 71 again?

Yes or No

Yes

©

Replace ABS actuator and electric unit.

No

©

Inspect the system according to the code No.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Control Unit

BR-68
