Infiniti QX4 (R50). Manual - part 57

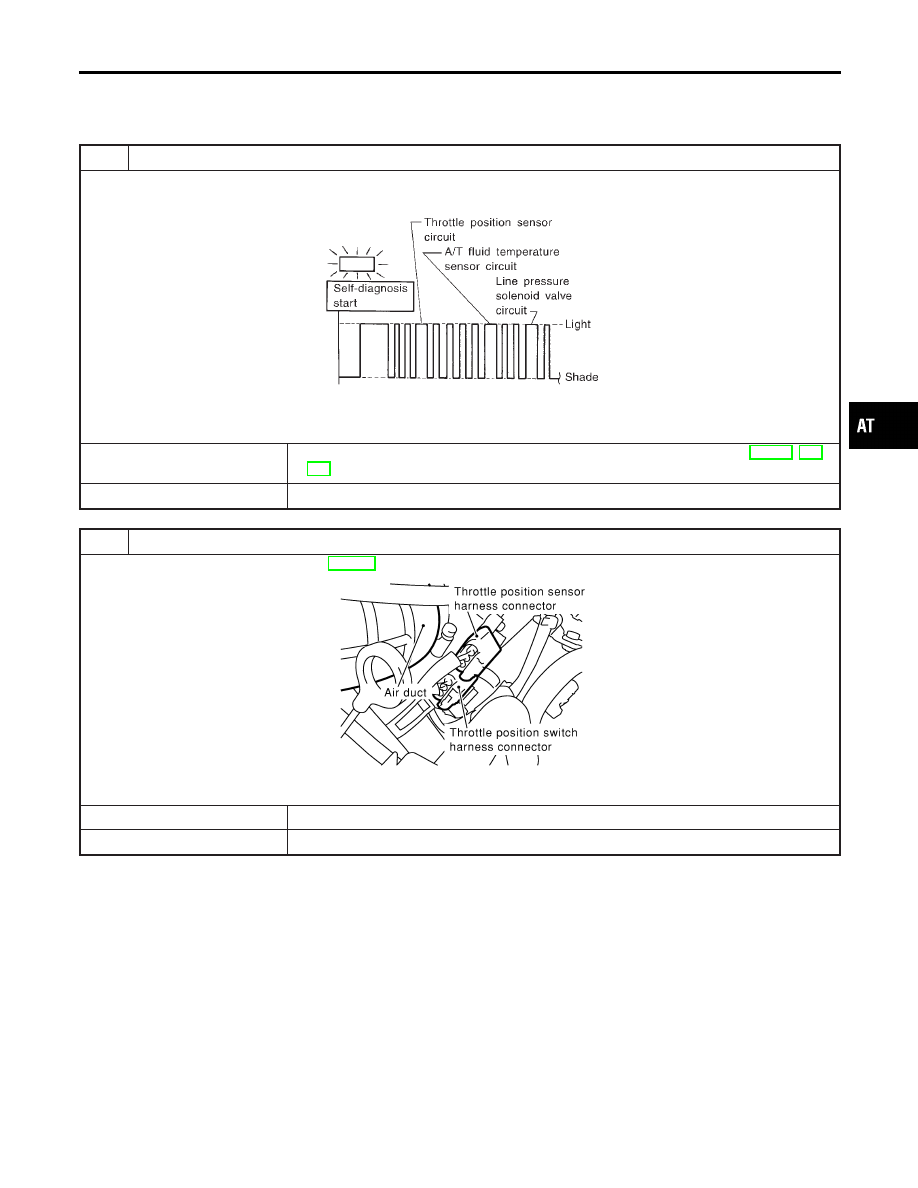

5. Large Shock. “N”

→

“R” Position

=NBAT0077

SYMPTOM:
There is large shock when changing from “N” to “R” position.

1

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to A/T fluid temperature sensor, line pressure solenoid valve or throttle position sensor
circuit?

SAT579I

Yes or No

Yes

©

Check damaged circuit. Refer to “DTC P0710, DTC P0745 or DTC P1705”, AT-105, 162
or 176.

No

©

GO TO 2.

2

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-174, “Description”.

SAT142K

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace throttle position sensor.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

5. Large Shock. “N”

→

“R” Position

AT-225

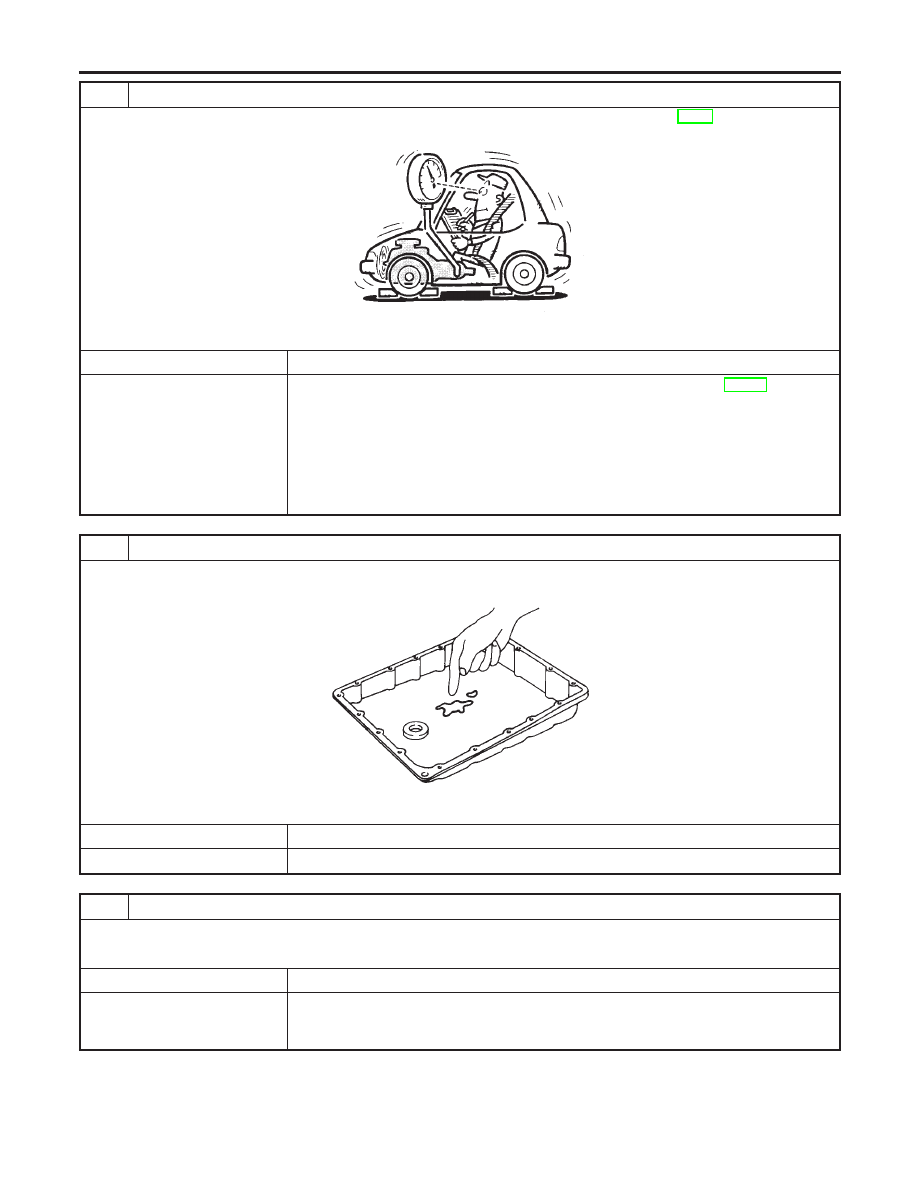

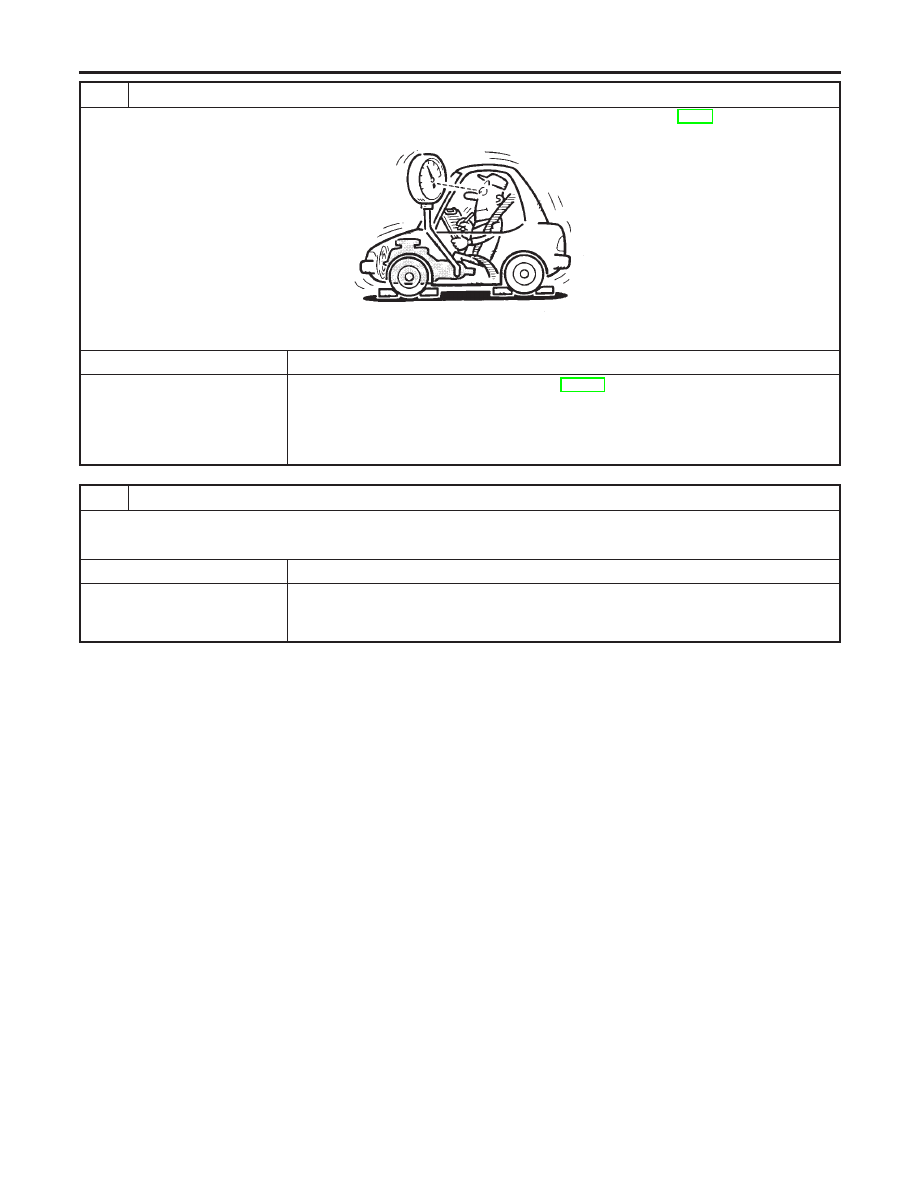

3

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in “D” position. Refer to “LINE PRESSURE TEST”, AT-62.

SAT494G

OK or NG

OK

©

GO TO 4.

NG

©

1. Remove control valve assembly. Refer to AT-273.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot
valve and pilot filter)

I

Line pressure solenoid valve

4

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

TROUBLE DIAGNOSES FOR SYMPTOMS

5. Large Shock. “N”

→

“R” Position (Cont’d)

AT-226

6. Vehicle Does Not Creep Backward In “R”
Position

=NBAT0078

SYMPTOM:
Vehicle does not creep backward when selecting “R” position.

1

CHECK A/T FLUID LEVEL

Check A/T fluid level again.

SAT638A

OK or NG

OK

©

GO TO 2.

NG

©

Refill ATF.

2

CHECK STALL TEST

Check stall revolution with selector lever in “1” and “R” positions.
Refer to AT-356.

SAT493G

OK or NG

OK

©

GO TO 3.

OK in “1” position, NG in
“R” position

©

1. Remove control valve assembly. Refer to “ON-VEHICLE SERVICE”, AT-273.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot
valve and pilot filter)

I

Line pressure solenoid valve

3. Disassemble A/T.
4. Check the following items:

I

Oil pump assembly

I

Torque converter

I

Reverse clutch assembly

I

High clutch assembly

NG in both “1” and “R”
positions

©

GO TO 6.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

6. Vehicle Does Not Creep Backward In “R” Position

AT-227

3

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in “R” position. Refer to “LINE PRESSURE TEST”, AT-62.

SAT494G

OK or NG

OK

©

GO TO 4.

NG

©

1. Remove control valve assembly. Refer to “ON-VEHICLE SERVICE”, AT-273.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot
valve and pilot filter)

I

Line pressure solenoid valve

3. Disassemble A/T.
4. Check the following items:

I

Oil pump assembly

4

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 6.

5

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

TROUBLE DIAGNOSES FOR SYMPTOMS

6. Vehicle Does Not Creep Backward In “R” Position (Cont’d)

AT-228
