Infiniti QX4 (R50). Manual - part 56

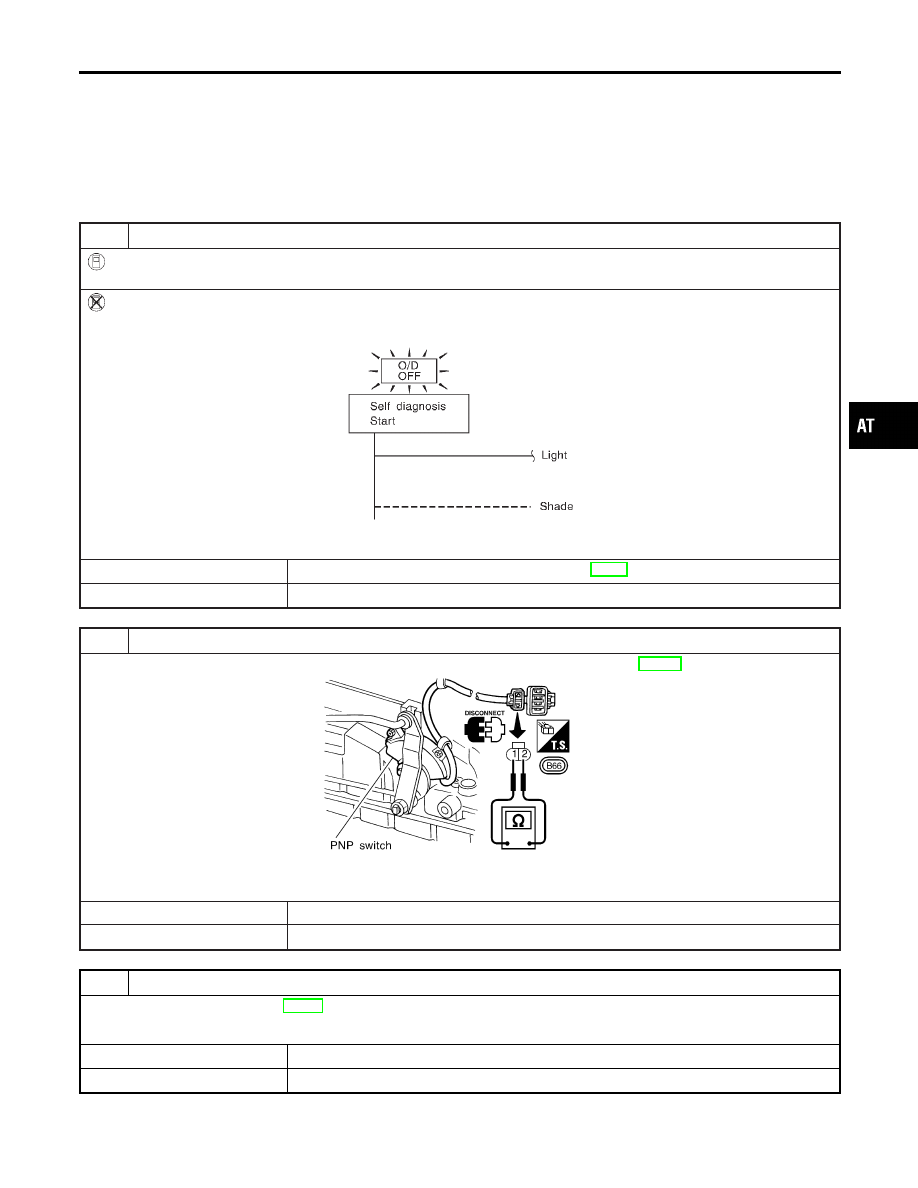

2. Engine Cannot Be Started In “P” and “N”
Position

=NBAT0074

SYMPTOM:
Engine cannot be started with selector lever in “P” or “N”
position.
Engine cannot be started with selector lever in “P”Engine can
be started with selector lever in “D”, “2”, “1” or “R” position.

1

CHECK PNP SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in Data Monitor show damage to PNP switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to PNP switch circuit?

SAT367J

Yes or No

Yes

©

Check PNP switch circuit. Refer to “DTC P0705”, AT-99.

No

©

GO TO 2.

2

CHECK PNP SWITCH INSPECTION

Check for short or open of PNP switch 2-pin connector. Refer to “Components Inspection”, AT-103.

SAT838BB

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace PNP switch.

3

CHECK STARTING SYSTEM

Check starting system. Refer to SC-10, “System Description”.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

2. Engine Cannot Be Started In “P” and “N” Position

AT-221

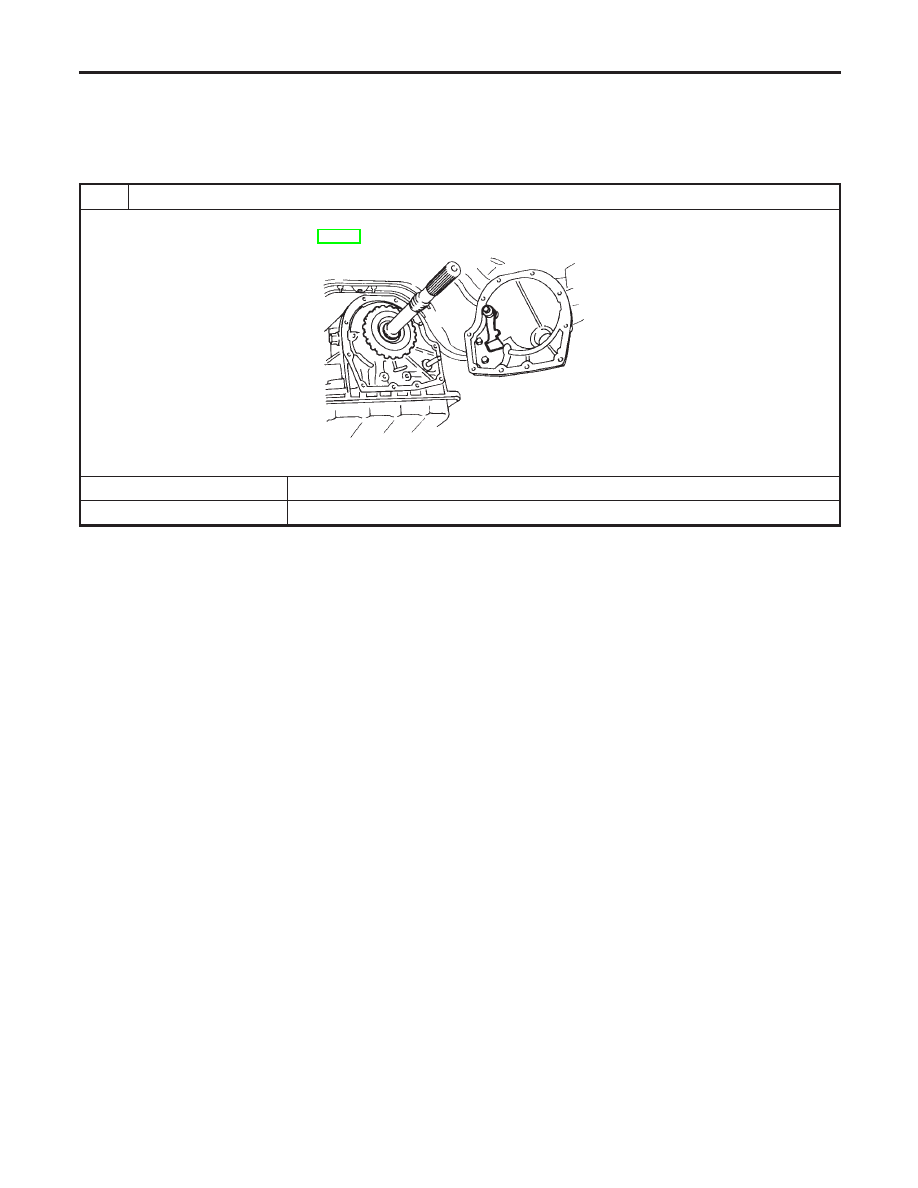

3. In “P” Position, Vehicle Moves Forward Or
Backward When Pushed

=NBAT0075

SYMPTOM:
Vehicle moves when it is pushed forward or backward with
selector lever in “P” position.

1

CHECK PARKING COMPONENTS

Check parking components.
Refer to “Parking Pawl Components”, AT-337.

SAT133B

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

3. In “P” Position, Vehicle Moves Forward Or Backward When Pushed

AT-222

4. In “N” Position, Vehicle Moves

=NBAT0076

SYMPTOM:
Vehicle moves forward or backward when selecting “N” posi-
tion.

1

CHECK PNP SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in Data Monitor show damage to PNP switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to PNP switch circuit?

SAT367J

Yes or No

Yes

©

Check PNP switch circuit. Refer to “DTC P0705”, AT-99.

No

©

GO TO 2.

2

CHECK CONTROL LINKAGE

Check control linkage. Refer to AT-276.

SAT032G

OK or NG

OK

©

GO TO 3.

NG

©

Adjust control linkage. Refer to AT-276.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

4. In “N” Position, Vehicle Moves

AT-223

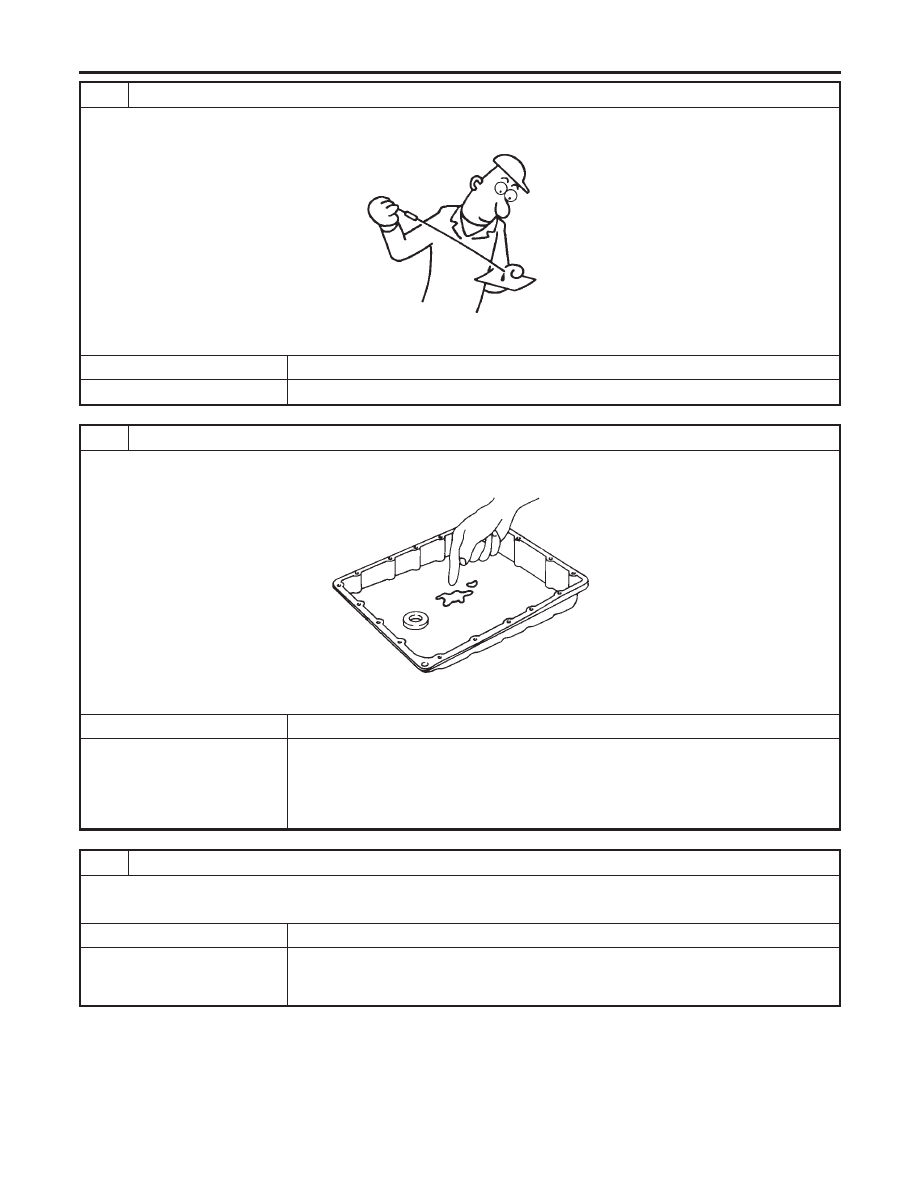

3

CHECK A/T FLUID LEVEL

Check A/T fluid level again.

SAT638A

OK or NG

OK

©

GO TO 4.

NG

©

Refill ATF.

4

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 5.

NG

©

1. Disassemble A/T.
2. Check the following items:

I

Forward clutch assembly

I

Overrun clutch assembly

I

Reverse clutch assembly

5

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

TROUBLE DIAGNOSES FOR SYMPTOMS

4. In “N” Position, Vehicle Moves (Cont’d)

AT-224
