DTC P0732 IMPROPER SHIFTING TO 2ND GEAR POSITION

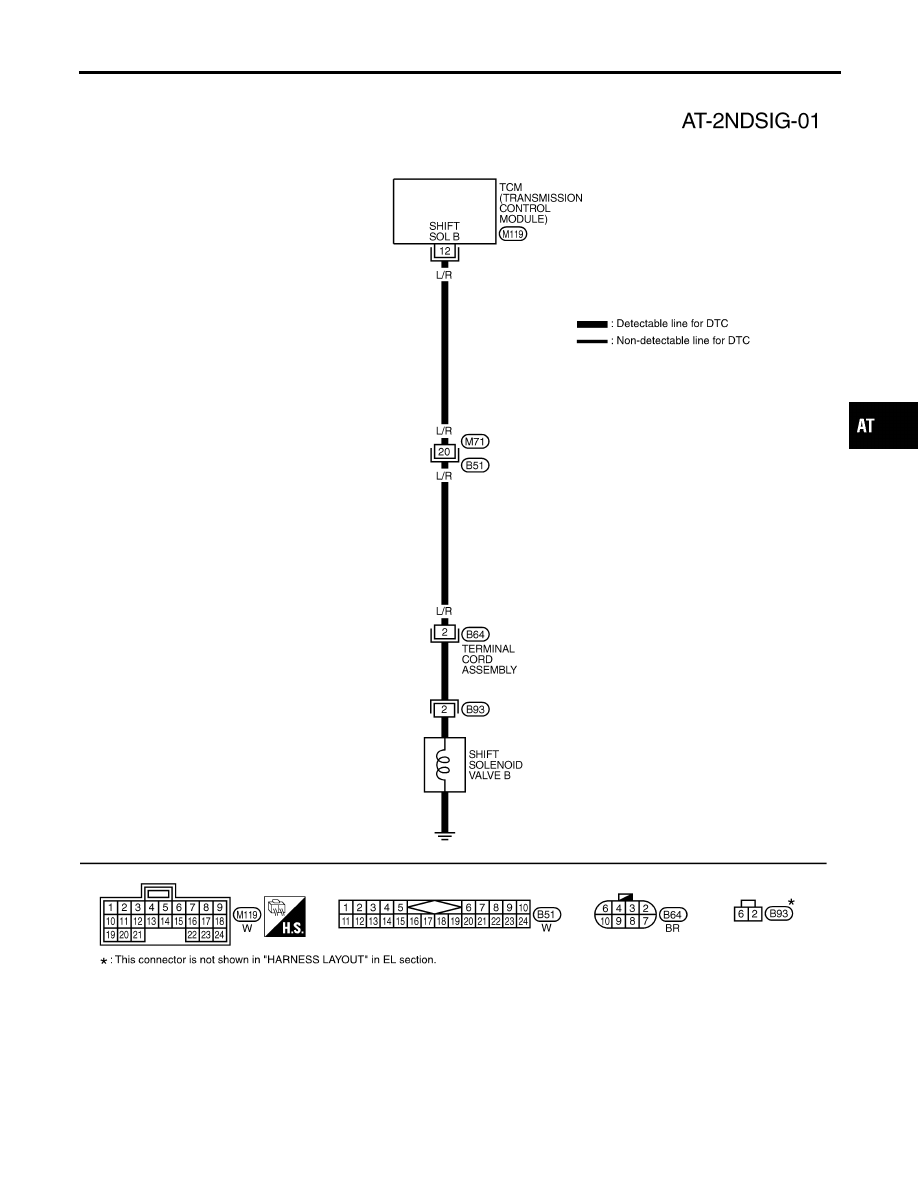

Wiring Diagram — AT — 2ND

AT-129

Diagnostic Procedure

NBAT0043

1

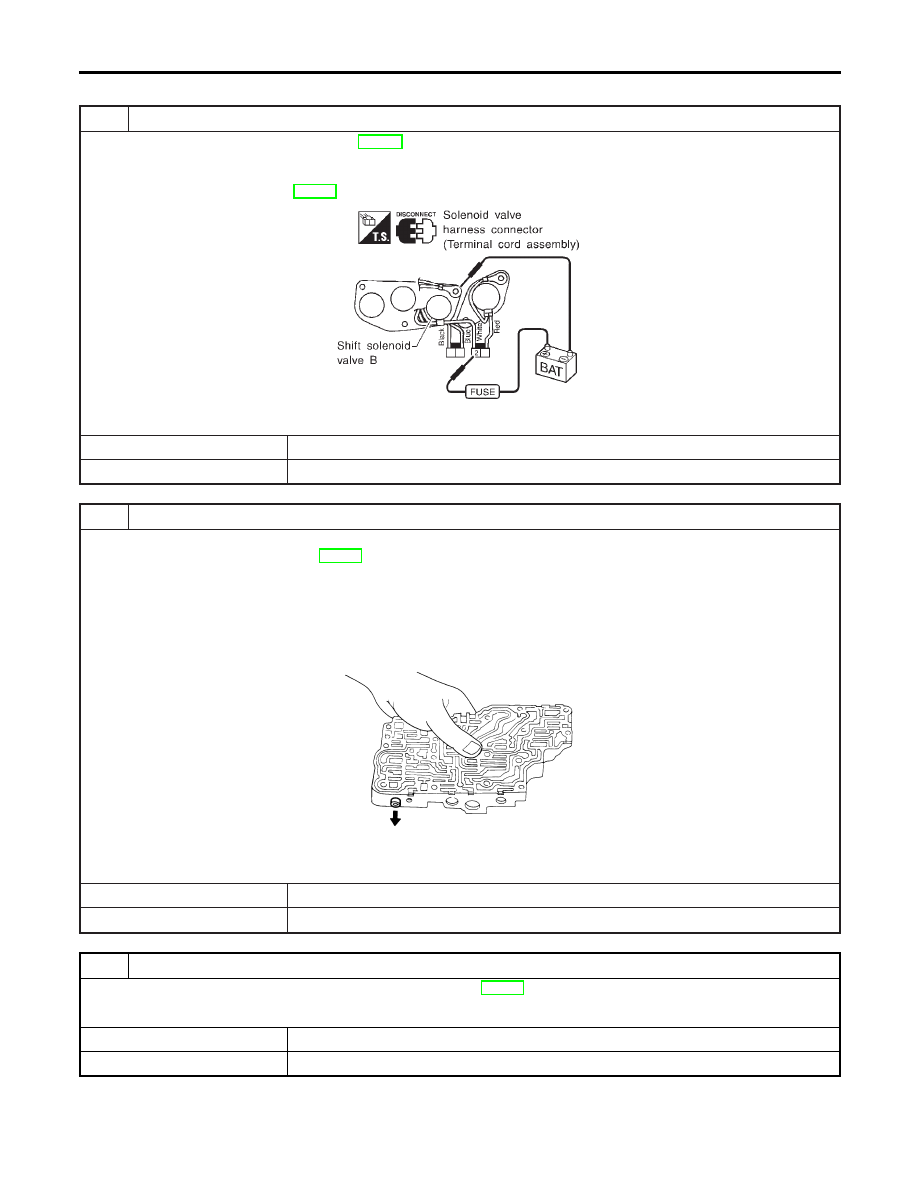

CHECK SHIFT SOLENOID VALVE

1. Remove control valve assembly. Refer to AT-273.
2. Check shift solenoid valve operation.

I

Shift solenoid valve B

Refer to “Component Inspection”, AT-131.

SAT650I

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace shift solenoid valve assembly.

2

CHECK CONTROL VALVE

1. Disassemble control valve assembly.

Refer to “Control Valve Assembly”, AT-301.

2. Check to ensure that:

I

Valve, sleeve and plug slide along valve bore under their own weight.

I

Valve, sleeve and plug are free from burrs, dents and scratches.

I

Control valve springs are free from damage, deformation and fatigue.

I

Hydraulic line is free from obstacles.

SAT367H

OK or NG

OK

©

GO TO 3.

NG

©

Repair control valve assembly.

3

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-127.

OK or NG

OK

©

INSPECTION END

NG

©

Check control valve again. Repair or replace control valve assembly.

DTC P0732 IMPROPER SHIFTING TO 2ND GEAR POSITION

Diagnostic Procedure

AT-130

SAT651I

Component Inspection

NBAT0044

SHIFT SOLENOID VALVE B

NBAT0044S01

I

For removal, refer to AT-273.

Resistance Check

NBAT0044S0101

I

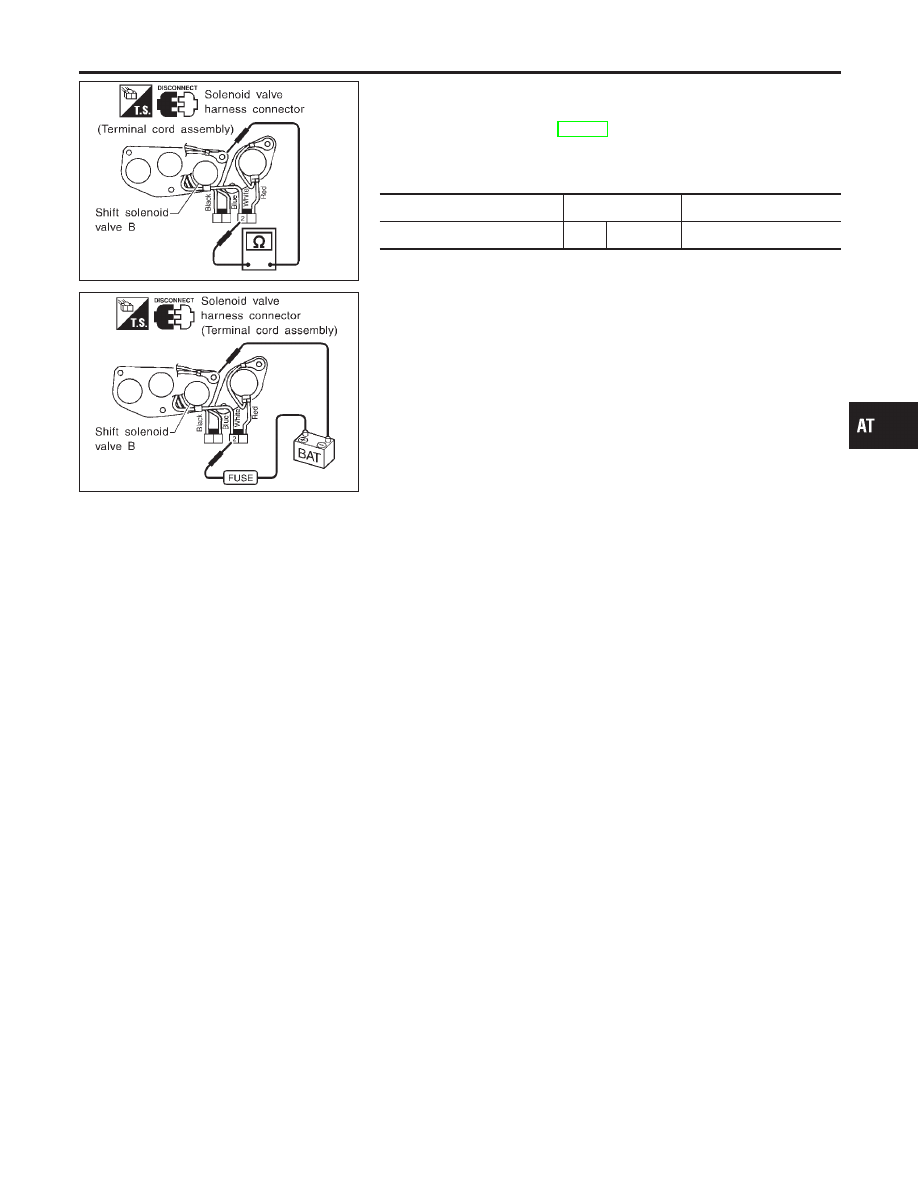

Check resistance between terminal 2 and ground.

Solenoid valve

Terminal No.

Resistance (Approx.)

Shift solenoid valve B

2

Ground

20 - 40

Ω

SAT650I

Operation Check

NBAT0044S0102

I

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal 2 and ground.
