Infiniti QX4 (R50). Manual - part 27

SAT342HA

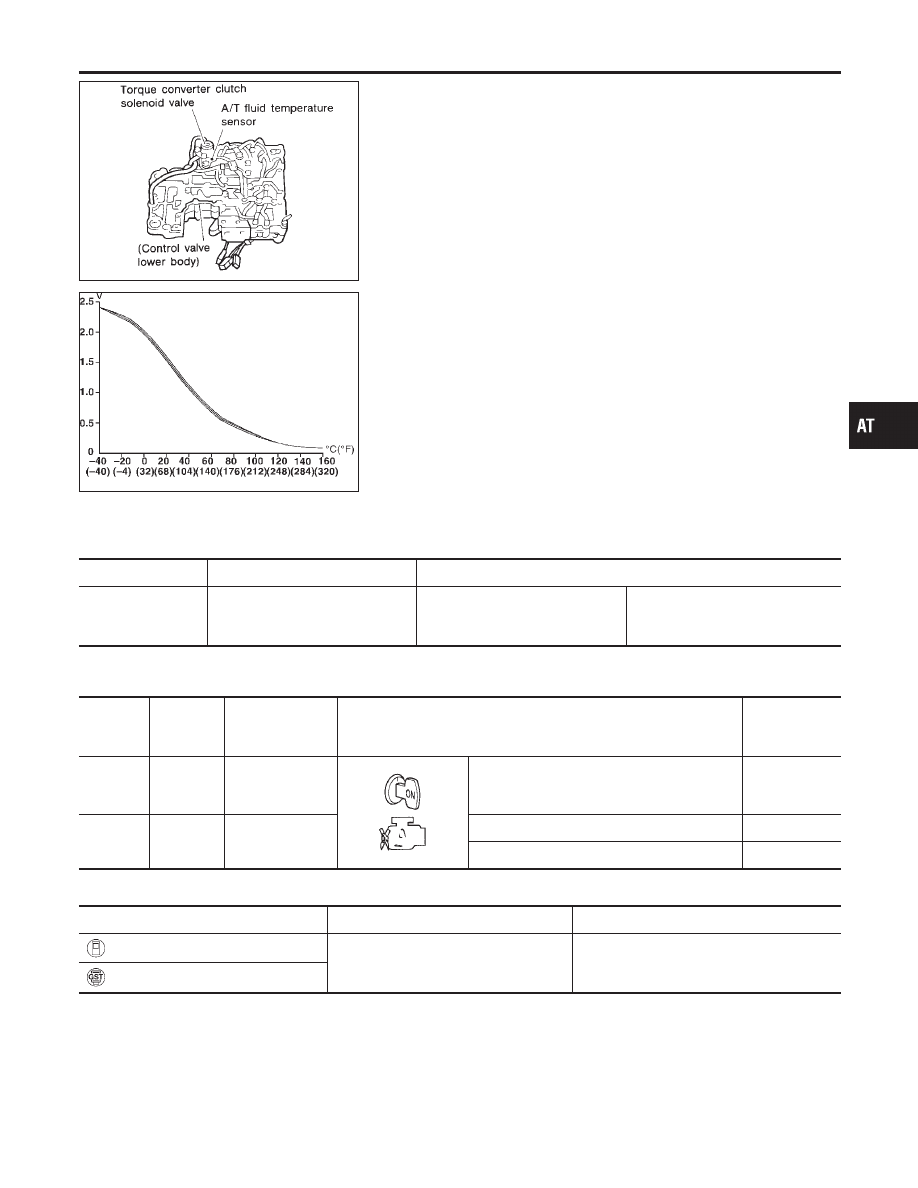

Description

NBAT0031

The A/T fluid temperature sensor detects the A/T fluid temperature
and sends a signal to the TCM.

SAT021J

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NBAT0031S04

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

A/T fluid tempera-
ture sensor

Cold [20°C (68°F)]

"

Hot [80°C (176°F)]

Approximately 1.5V

"

Approximately 0.5V

Approximately 2.5 k

Ω

"

Approximately 0.3 k

Ω

TCM TERMINALS AND REFERENCE VALUE

NBAT0031S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

42

B

Throttle position
sensor
(Ground)

—

0V

47

R

A/T fluid tempera-
ture sensor

When ATF temperature is 20°C (68°F).

1.5V

When ATF temperature is 80°C (176°F).

0.5V

ON BOARD DIAGNOSIS LOGIC

NBAT0031S03

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: ATF TEMP SEN/CIRC

TCM receives an excessively low or high
voltage from the sensor.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

A/T fluid temperature sensor

: P0710

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Description

AT-105

SAT014K

SAT020K

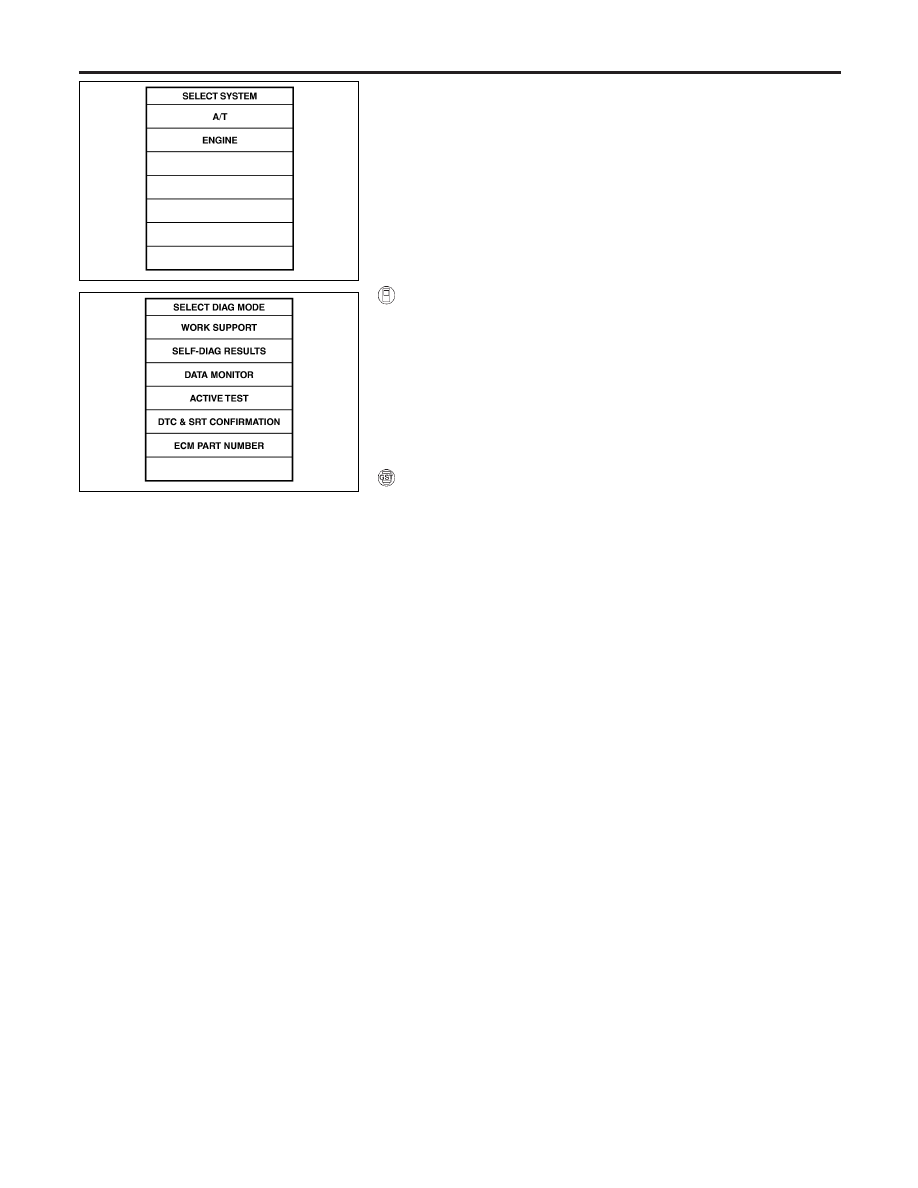

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NBAT0031S01

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for “ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at least
10 minutes (Total). (It is not necessary to maintain continu-
ously.)
CMPS·RPM (REF): 450 rpm or more
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.2V
Selector lever: D position (OD “ON”)

With GST

Follow the procedure “With CONSULT-II”.

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Description (Cont’d)

AT-106

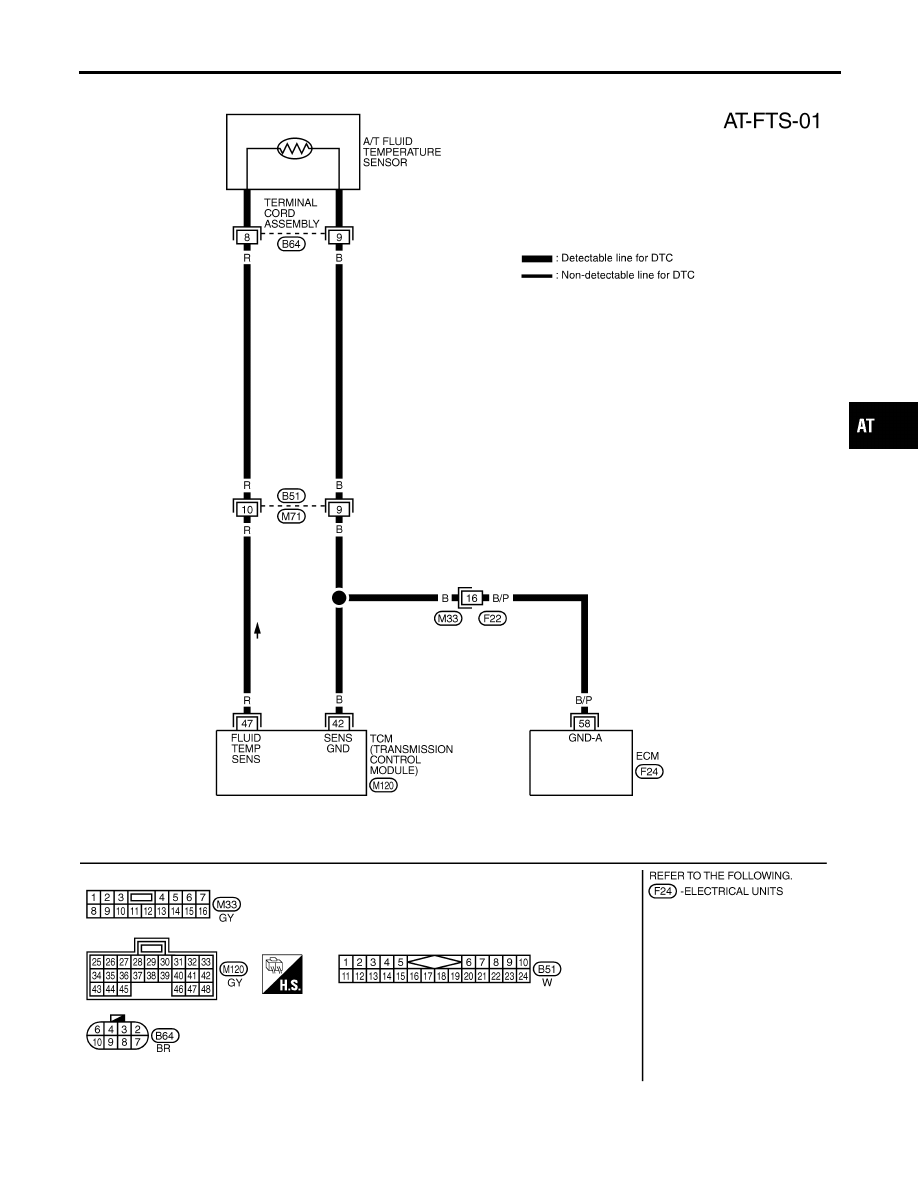

Wiring Diagram — AT — FTS

NBAT0187

MAT909A

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Wiring Diagram — AT — FTS

AT-107

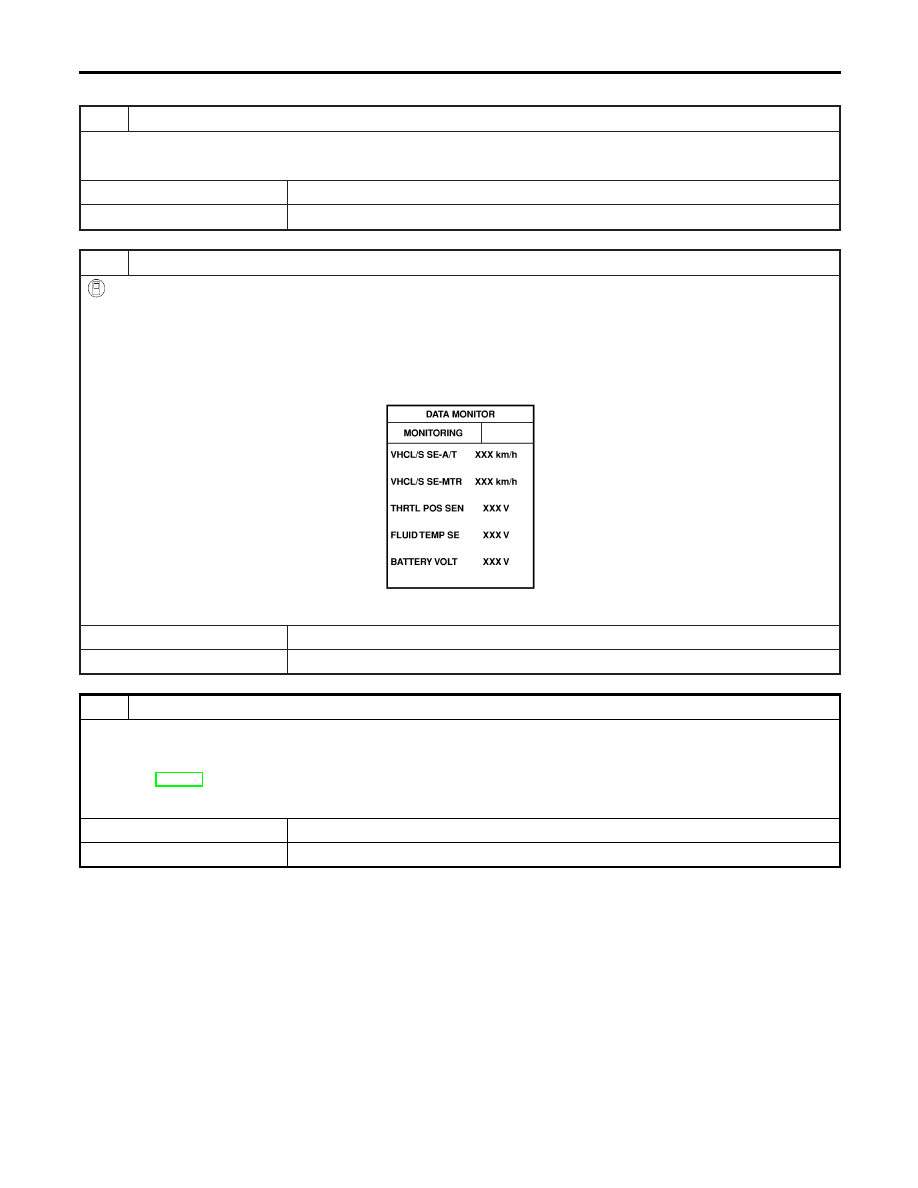

Diagnostic Procedure

NBAT0032

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 6.

2

CHECK INPUT SIGNAL OF A/T FLUID TEMPERATURE SENSOR (WITH CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “FLUID TEMP SE”.

Voltage:

Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately 1.5V

→

0.5V

SAT614J

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

Check the following item:

I

Harness for short to ground or short to power or open between TCM, ECM and terminal cord assembly (Main harness)

I

Ground circuit for ECM.
Refer to EC-142, “Wiring Diagram”.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Diagnostic Procedure

AT-108
