Infiniti QX4 (R50). Manual - part 26

Wiring Diagram — AT — PNP/SW

NBAT0186

MAT058B

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Wiring Diagram — AT — PNP/SW

AT-101

Diagnostic Procedure

NBAT0029

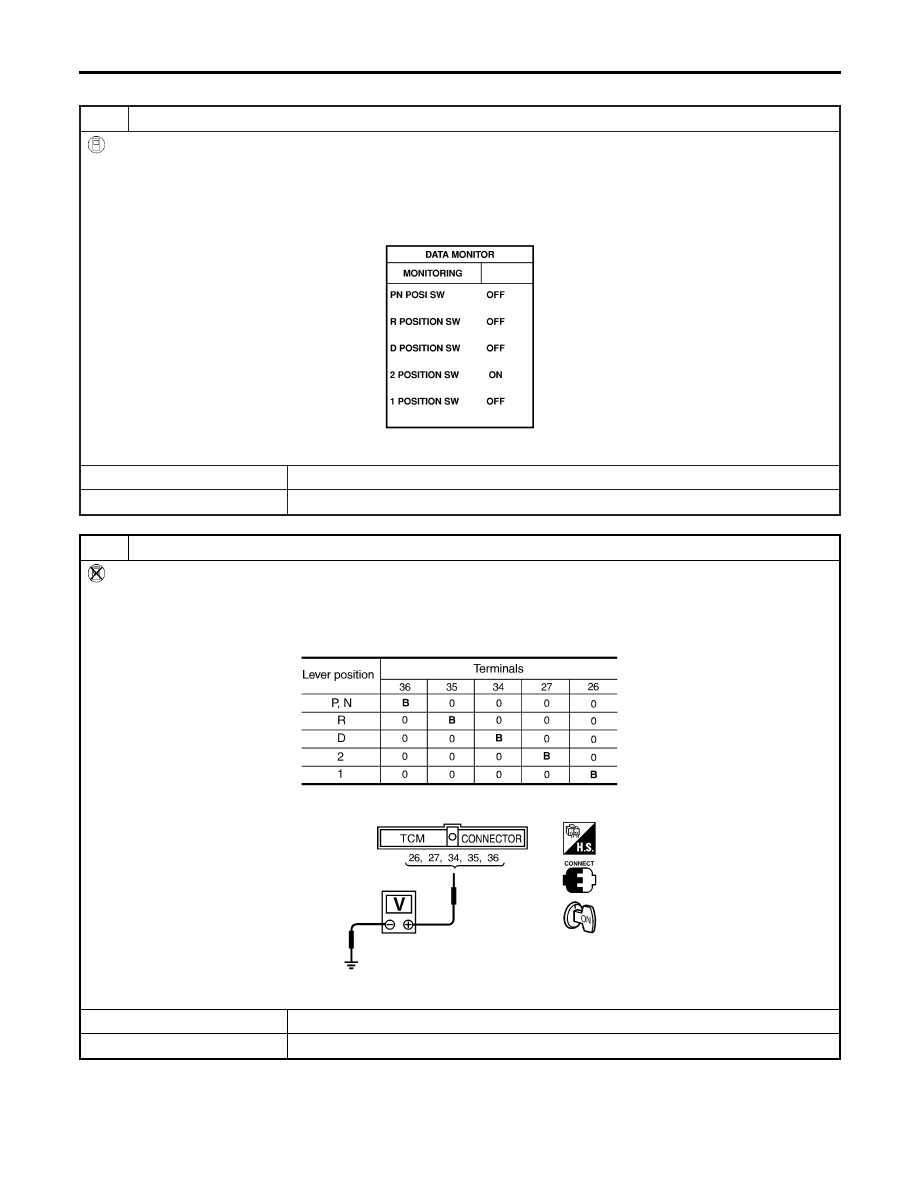

1

CHECK PNP SWITCH CIRCUIT (WITH CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out “P”, “R”, “N”, “D”, “2” and “1” position switches moving selector lever to each position. Check the signal of the

selector lever position is indicated properly.

SAT643J

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

2

CHECK PNP SWITCH CIRCUIT (WITHOUT CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between TCM terminals 26, 27, 34, 35, 36 and ground while moving selector lever through each posi-

tion.

MTBL0205

SAT517J

Does battery voltage exist (B) or non-existent (0)?

Yes

©

GO TO 4.

No

©

GO TO 3.

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Diagnostic Procedure

AT-102

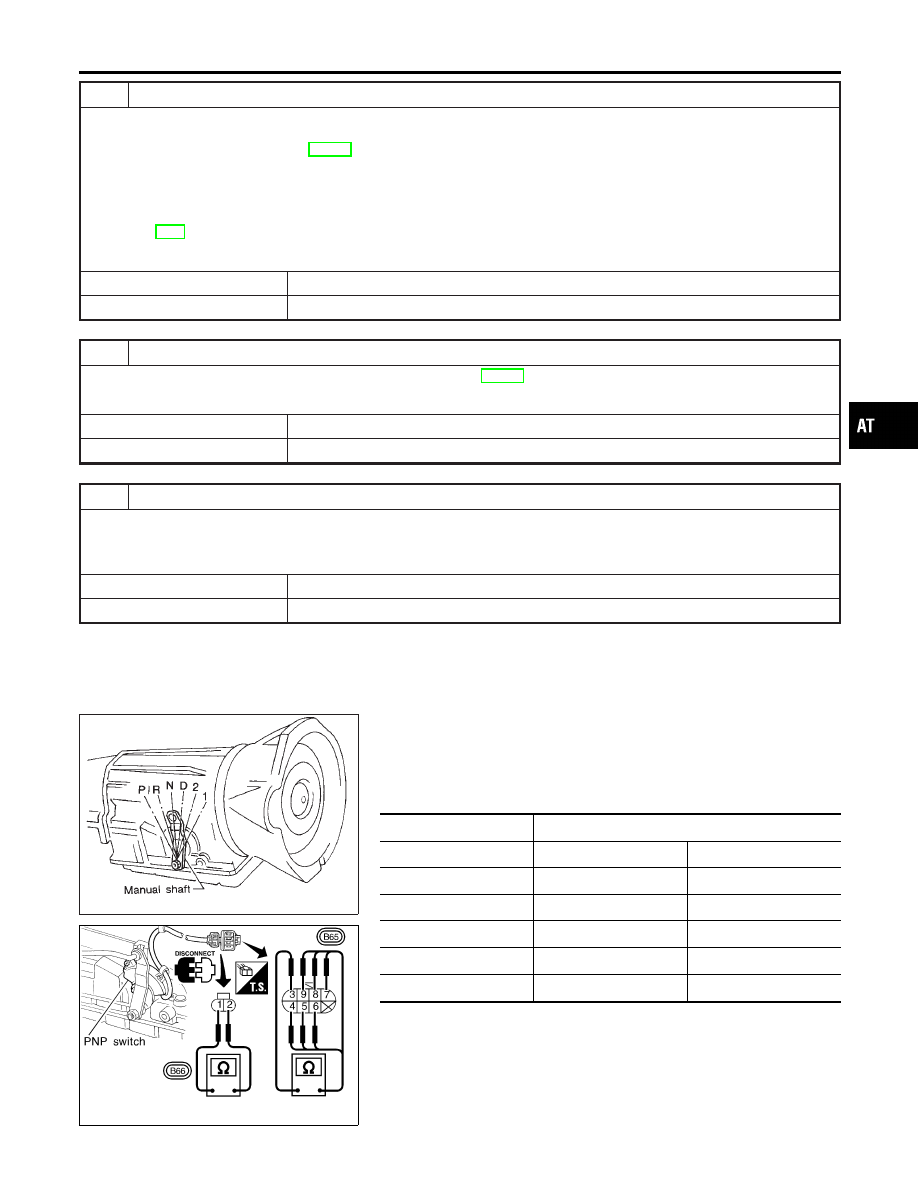

3

DETECT MALFUNCTIONING ITEM

Check the following items:

I

PNP switch
Refer to “Component Inspection”, AT-103.

I

Harness for short or open between ignition switch and PNP switch (Main harness)

I

Harness for short or open between PNP switch and TCM (Main harness)

I

Diode (P, N position)

I

Ignition switch and 10A fuse [No. 18, located in the fuse block (J/B)]
Refer to EL-9, “Schematic”.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-100.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

SAT517GB

SAT843BG

Component Inspection

NBAT0030

PARK/NEUTRAL POSITION SWITCH

NBAT0030S02

1.

Check continuity between terminals 1 and 2 and between ter-
minals 3 and 4, 5, 6, 7, 8, 9 while moving manual shaft through
each position.

Lever position

Terminal No.

P

1 - 2

3 - 4

R

3 - 5

N

1 - 2

3 - 6

D

3 - 7

2

3 - 8

1

3 - 9

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Diagnostic Procedure (Cont’d)

AT-103

SAT807B

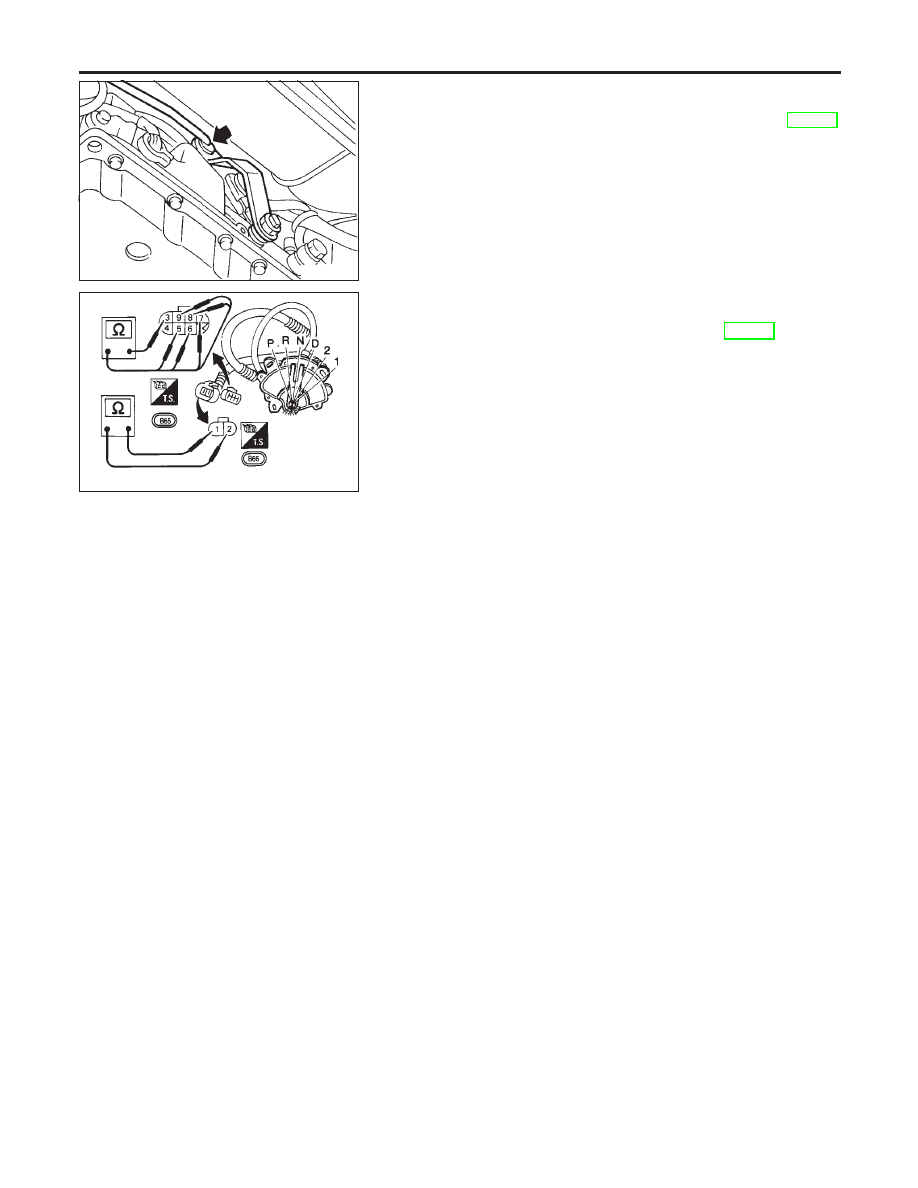

2.

If NG, check again with manual control linkage disconnected
from manual shaft of A/T assembly. Refer to step 1.

3.

If OK on step 2, adjust manual control linkage. Refer to AT-276.

SAT386HC

4.

If NG on step 2, remove PNP switch from A/T and check con-
tinuity of PNP switch terminals. Refer to step 1.

5.

If OK on step 4, adjust PNP switch. Refer to AT-276.

6.

If NG on step 4, replace PNP switch.

DTC P0705 PARK/NEUTRAL POSITION SWITCH

Component Inspection (Cont’d)

AT-104
