Magnet Clutch

TROUBLE DIAGNOSIS PROCEDURE FOR MAGNET CLUTCH

=NHHA0201

SYMPTOM:

I

Magnet clutch does not engage.

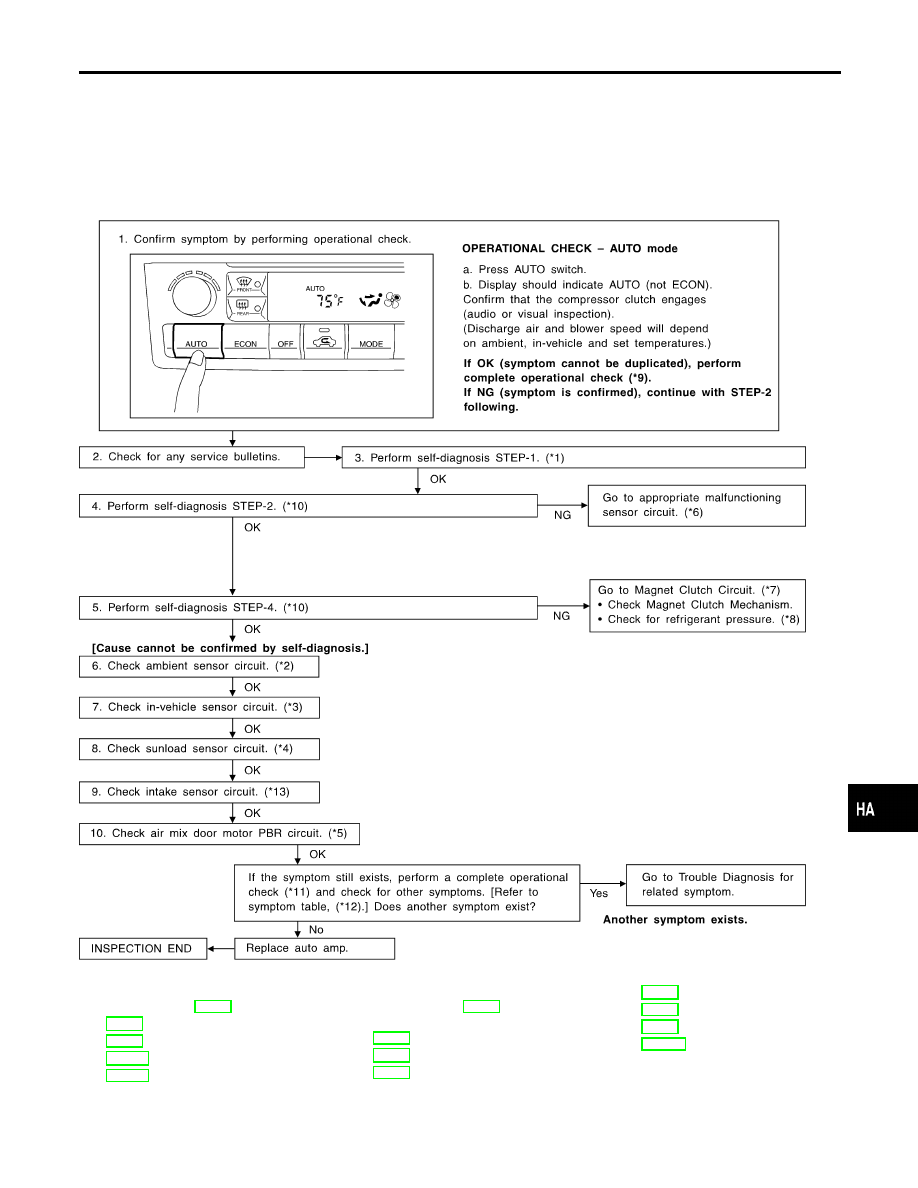

INSPECTION FLOW

RHA951H

*1: FUNCTION CONFIRMATION

PROCEDURE (HA-37)

*2: HA-93
*3: HA-97
*4: HA-100
*5: HA-106

*6: FUNCTION CONFIRMATION

PROCEDURE (HA-37), see No.
13.

*7: HA-76
*8: HA-84
*9: HA-47

*10: HA-37
*11: HA-47
*12: HA-46
*13: HA-104

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch

HA-75

RHA094GB

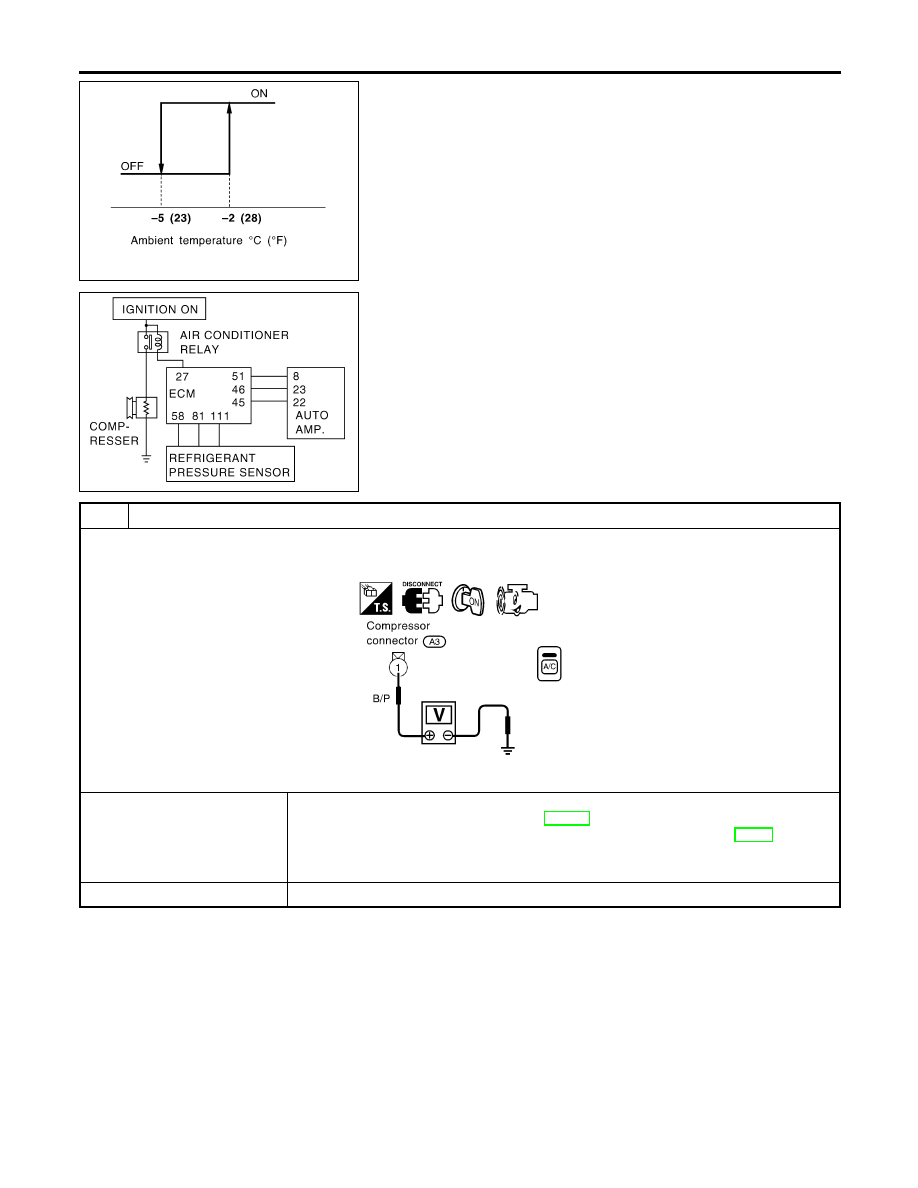

SYSTEM DESCRIPTION

=NHHA0202

Auto amplifier controls compressor operation by ambient tempera-
ture and signal from ECM.

Low Temperature Protection Control

NHHA0202S01

Auto amplifier will turn the compressor “ON” or “OFF” as deter-
mined by a signal detected by ambient sensor.
When ambient temperatures are greater than −2°C (28°F), the
compressor turns “ON”. The compressor turns “OFF” when ambi-
ent temperatures are less than −5°C (23°F).

RHA399H

DIAGNOSTIC PROCEDURE

NHHA0203

SYMPTOM: Magnet clutch does not engage when AUTO
switch is ON.

1

CHECK POWER SUPPLY FOR COMPRESSOR

Disconnect compressor harness connector. Do approx. 12 volts exist between compressor harness terminal No. 1 and
body ground?

RHA096GC

Yes or No

Yes

©

Check magnet clutch coil.
1. If NG, replace magnet clutch. Refer to HA-112.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 4.
Confirm that magnet clutch operation is normal.

No

©

Disconnect A/C relay. And GO TO 2.

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-76

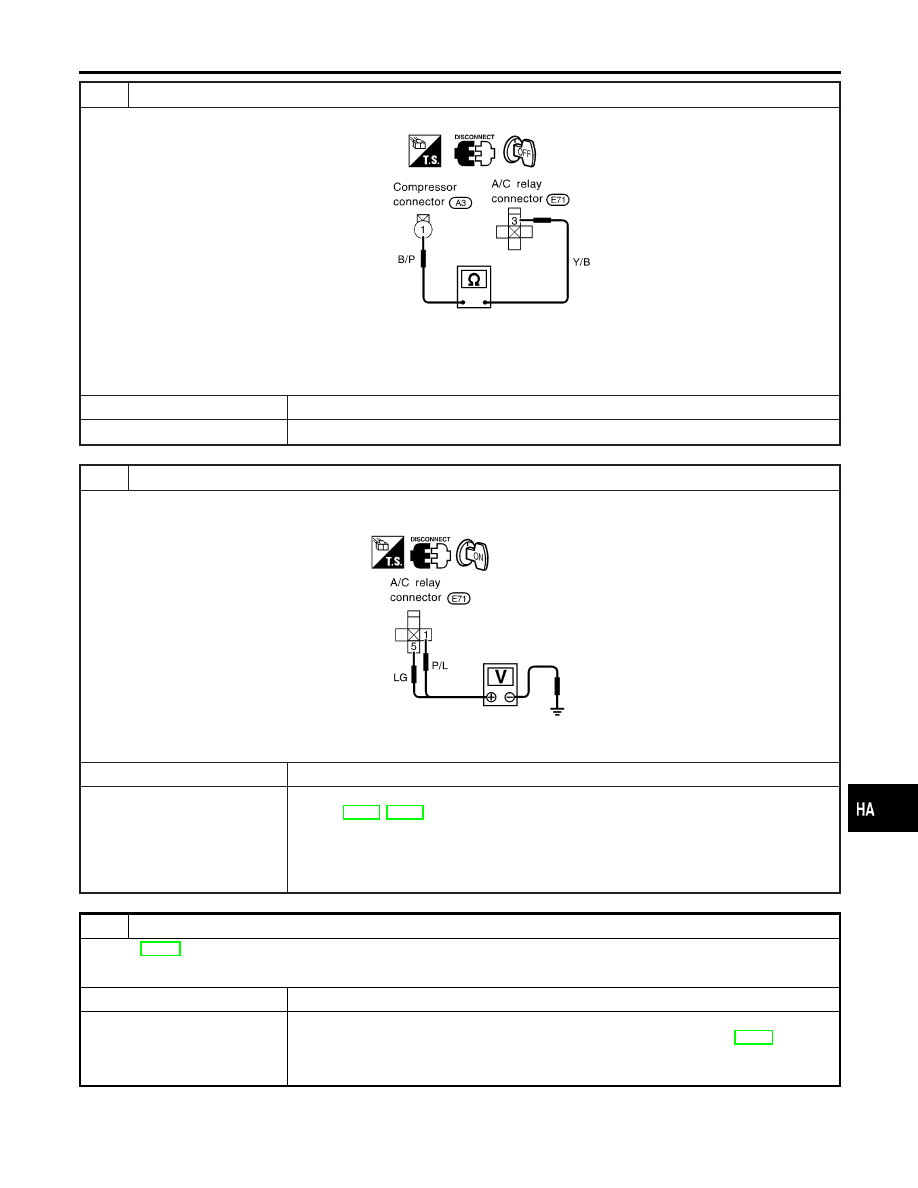

2

CHECK CIRCUIT CONTINUITY BETWEEN A/C RELAY AND COMPRESSOR

Check circuit continuity between A/C relay harness terminal No. 3 and compressor harness terminal No. 1.

RHA400H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

3

CHECK POWER SUPPLY FOR A/C RELAY

Disconnect A/C relay.
Do approx. 12 volts exist between A/C relay harness terminal Nos. 1, 5 and body ground?

RHA401H

Yes or No

Yes

©

GO TO 4.

No

©

Check power supply circuit and 10A (Nos. 19, 66) fuse at fuse block.
Refer to EL-11, EL-15, “Wiring Diagram — POWER —”.

I

If OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

4

CHECK A/C RELAY AFTER DISCONNECTING IT

Refer to HA-80.

OK or NG

OK

©

Reconnect A/C relay. And GO TO 5.

NG

©

1. Replace A/C relay.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 4.
Confirm that magnet clutch operation is normal.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-77

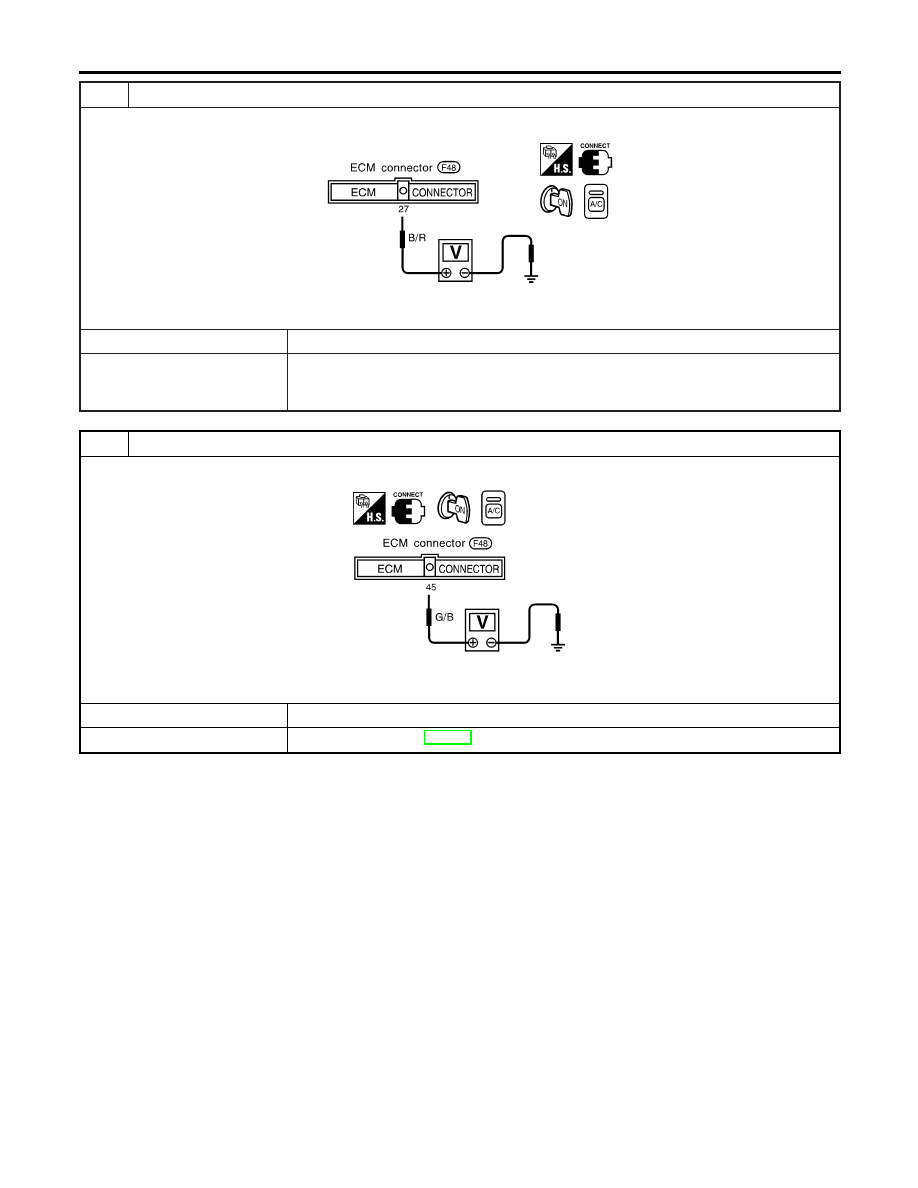

5

CHECK COIL SIDE CIRCUIT OF A/C RELAY

Do approx. 12 volts exist between ECM harness terminal No. 27 and body ground?

RHA482GF

Yes or No

Yes

©

GO TO 6.

No

©

Disconnect A/C relay.
Disconnect ECM harness connector.
GO TO 9.

6

CHECK VOLTAGE FOR ECM

Do approx. 12 volts exist between ECM harness terminal No. 45 and body ground?

RHA701FI

Yes or No

Yes

©

GO TO 7.

No

©

Check ECM. Refer to EC-132, “ECM Terminals and Reference Value”.
