5

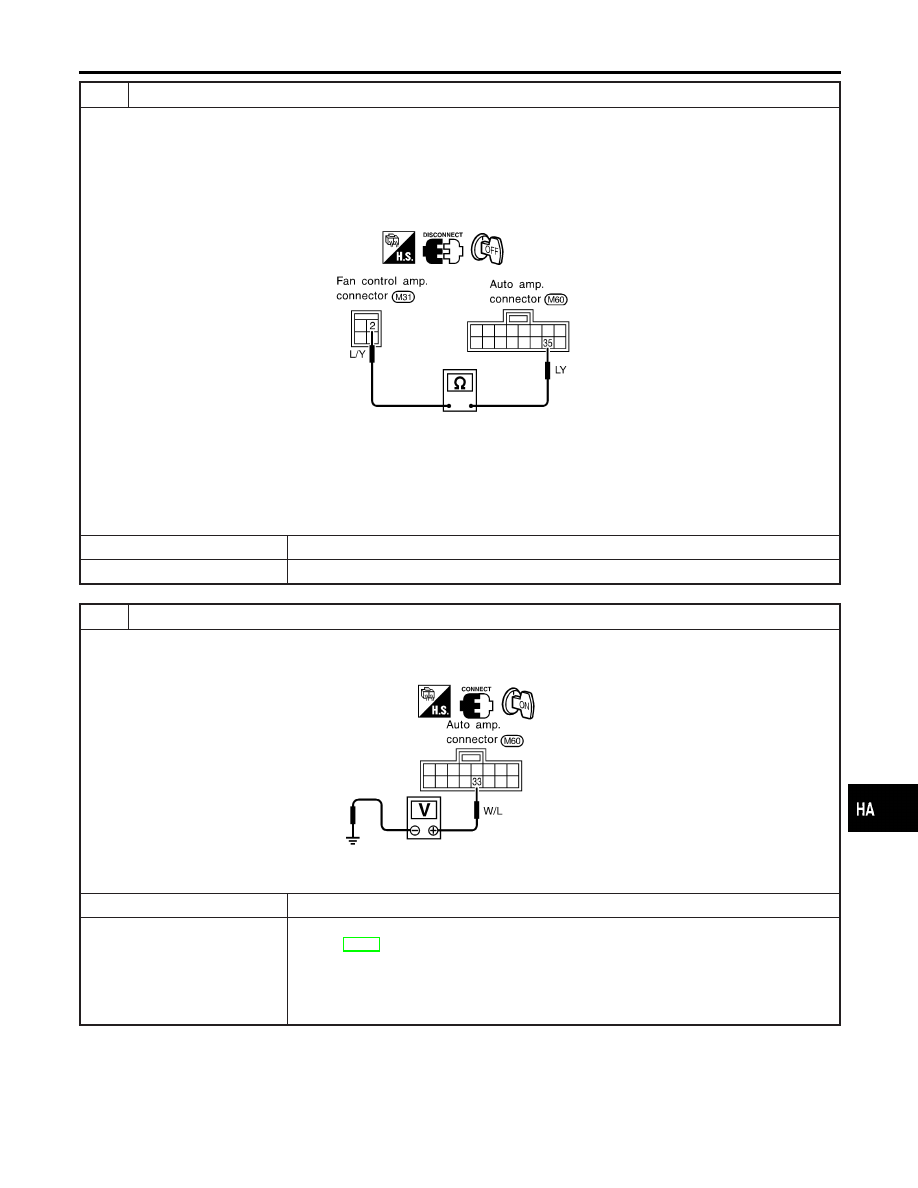

CHECK FAN CONTROL AMP. CIRCUIT BETWEEN FAN CONTROL AMP. AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) and fan control amp. harness connector.
2. Check circuit continuity between auto amp. (LCU) harness terminal No. 35 and fan control amp. harness terminal No.

2.

SHA375F

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 6.

NG

©

Repair harness or connector.

6

CHECK FAN FEED BACK CIRCUIT

Reconnect auto amp. (LCU) harness connector.
Do approx. 12 volts exist between auto amp. (LCU) harness terminal No. 33 and body ground?

SHA371F

Yes or No

Yes

©

GO TO 7.

No

©

Check power supply circuit and 15A fuses (Nos. 51 and 52, located in the fuse block).
Refer to EL-11, “Wiring Diagram — POWER —”.

I

If OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-71

7

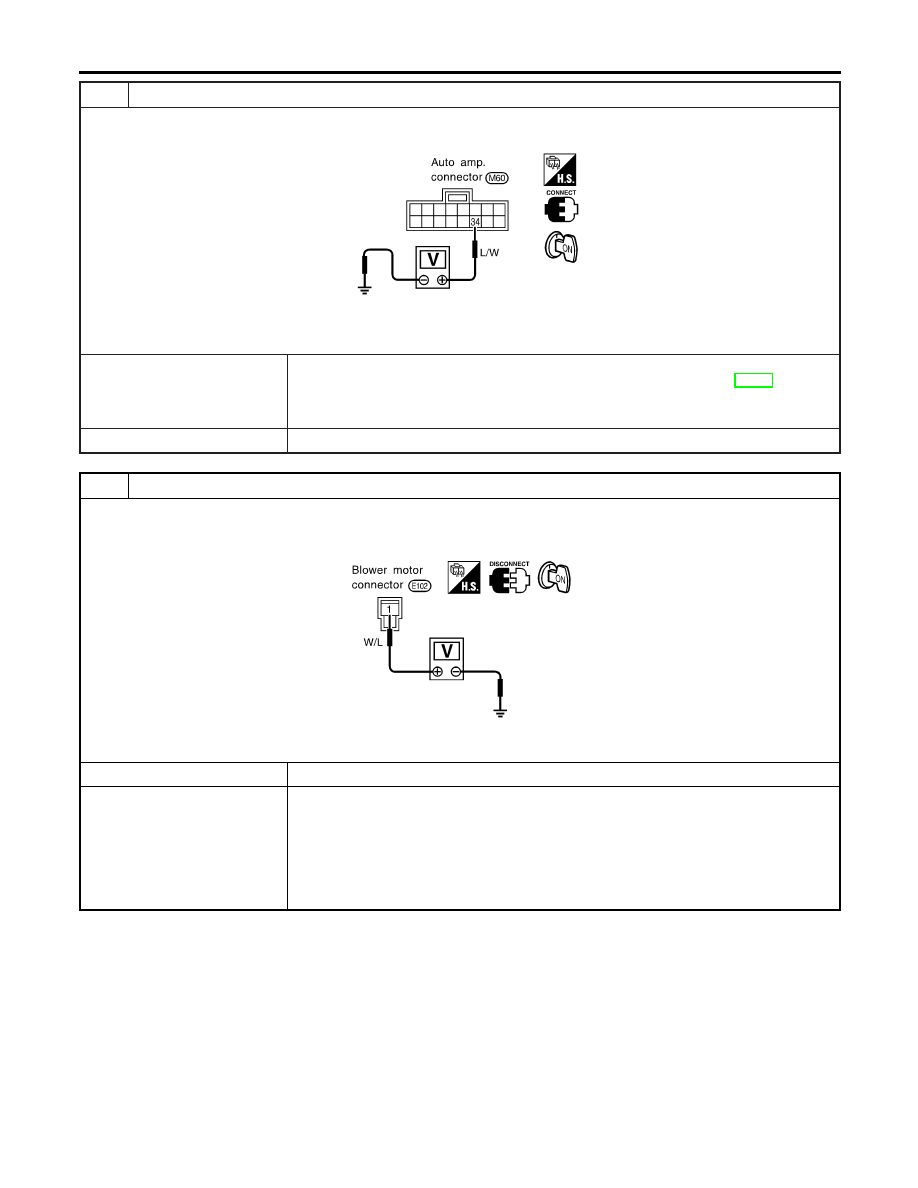

CHECK POWER SUPPLY FOR AUTO AMP.

Do approx. 12 volts exist between auto amp. harness terminal No. 34 and body ground?

SHA370F

Yes or No

Yes

©

1. Replace auto amp.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 4.
Confirm that blower motor operation is normal.

No

©

GO TO 10.

8

CHECK POWER SUPPLY FOR BLOWER MOTOR

Disconnect blower motor harness connector.
Do approx. 12 volts exist between blower motor harness terminal No. 1 and body ground?

RHA091GE

Yes or No

Yes

©

GO TO 9.

No

©

Check power supply circuit and 15A fuses (Nos. 51 and 52, located in the fuse
block).

I

Check blower motor relay.

I

If OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-72

9

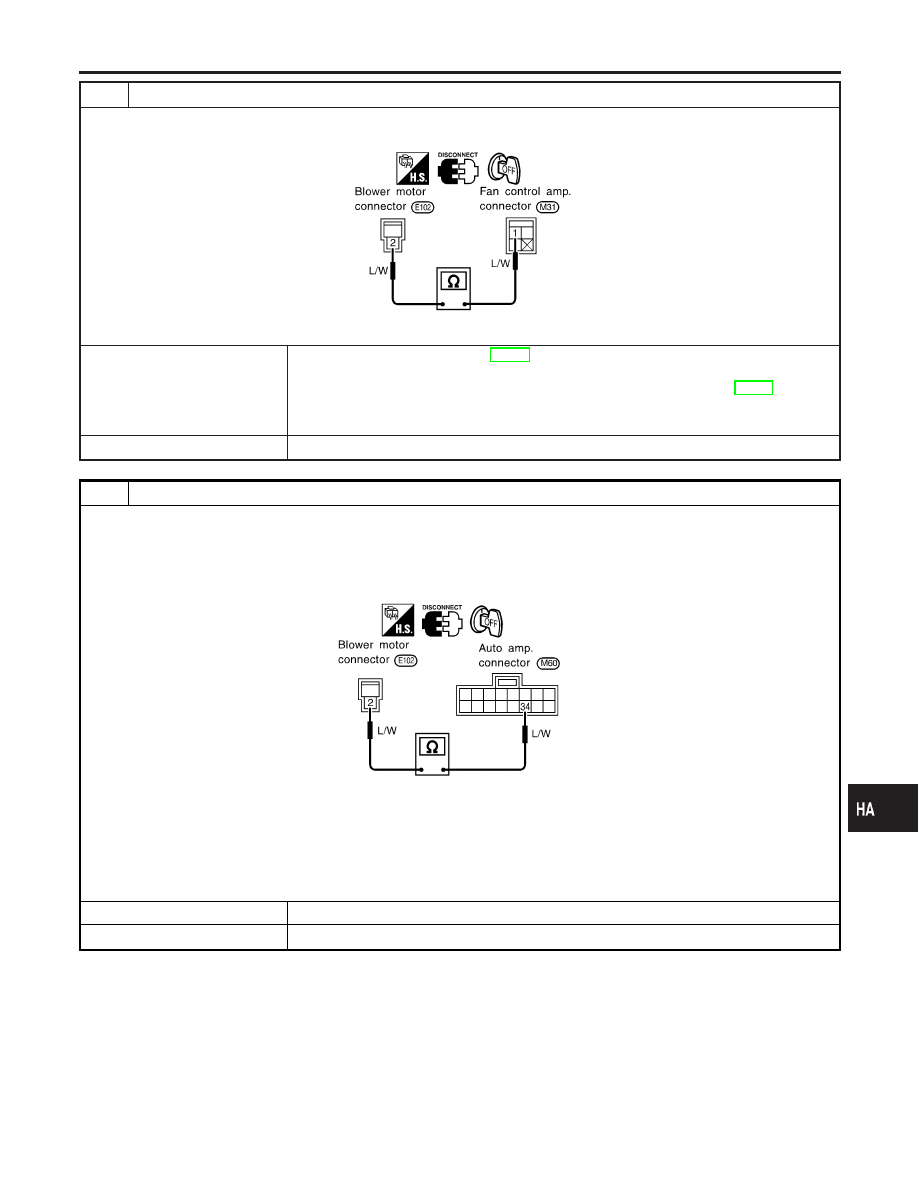

CHECK CIRCUIT CONTINUITY BETWEEN BLOWER MOTOR AND FAN CONTROL AMP.

Disconnect blower motor connector and auto amp. (LCU) connector.
Check circuit continuity between blower motor harness terminal No. 2 and fan control amp. harness terminal No. 1.

RHA397H

OK or NG

OK

©

Check blower motor. (Refer to HA-74.)
1. If NG, replace blower motor.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 4.
Confirm that blower motor operation is normal.

NG

©

Repair harness or connector.

10

CHECK BLOWER MOTOR CIRCUIT BETWEEN BLOWER MOTOR AND AUTO AMP. (LCU)

Check circuit continuity between blower motor harness terminal No. 2 and auto amp. (LCU) harness terminal No. 34.

SHA372F

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

INSPECTION END

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-73

RHA941F

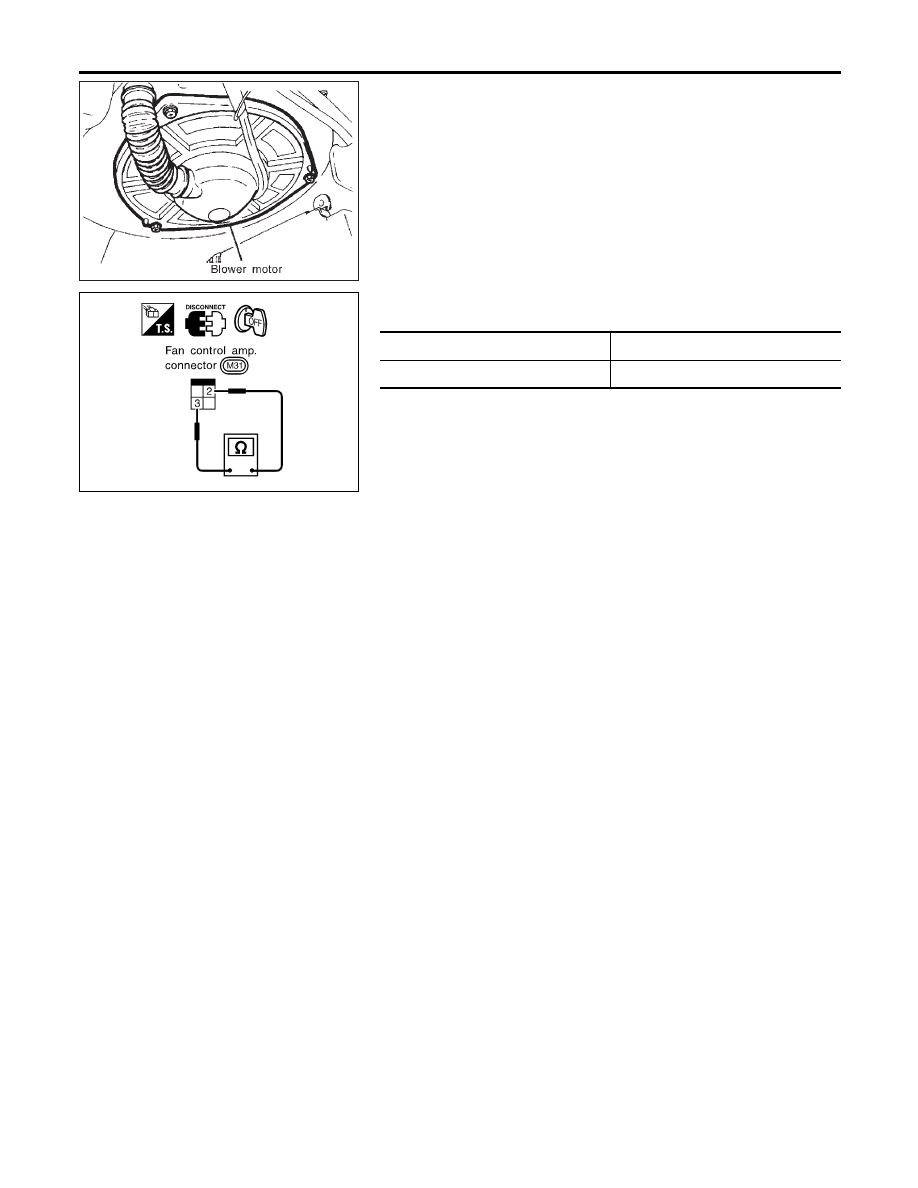

COMPONENT INSPECTION

NHHA0200

Blower Motor

NHHA0200S01

Confirm smooth rotation of the blower motor.

I

Ensure that there are no foreign particles inside the intake unit.

RHA787H

Fan Control Amp.

NHHA0200S02

Check continuity between terminal Nos. 2 and 3.

Terminal No.

Continuity

2 - 3

Yes

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-74
