Infiniti G35 (V35). Manual - part 596

LT-64

FRONT FOG LAMP

FRONT FOG LAMP

PFP:26150

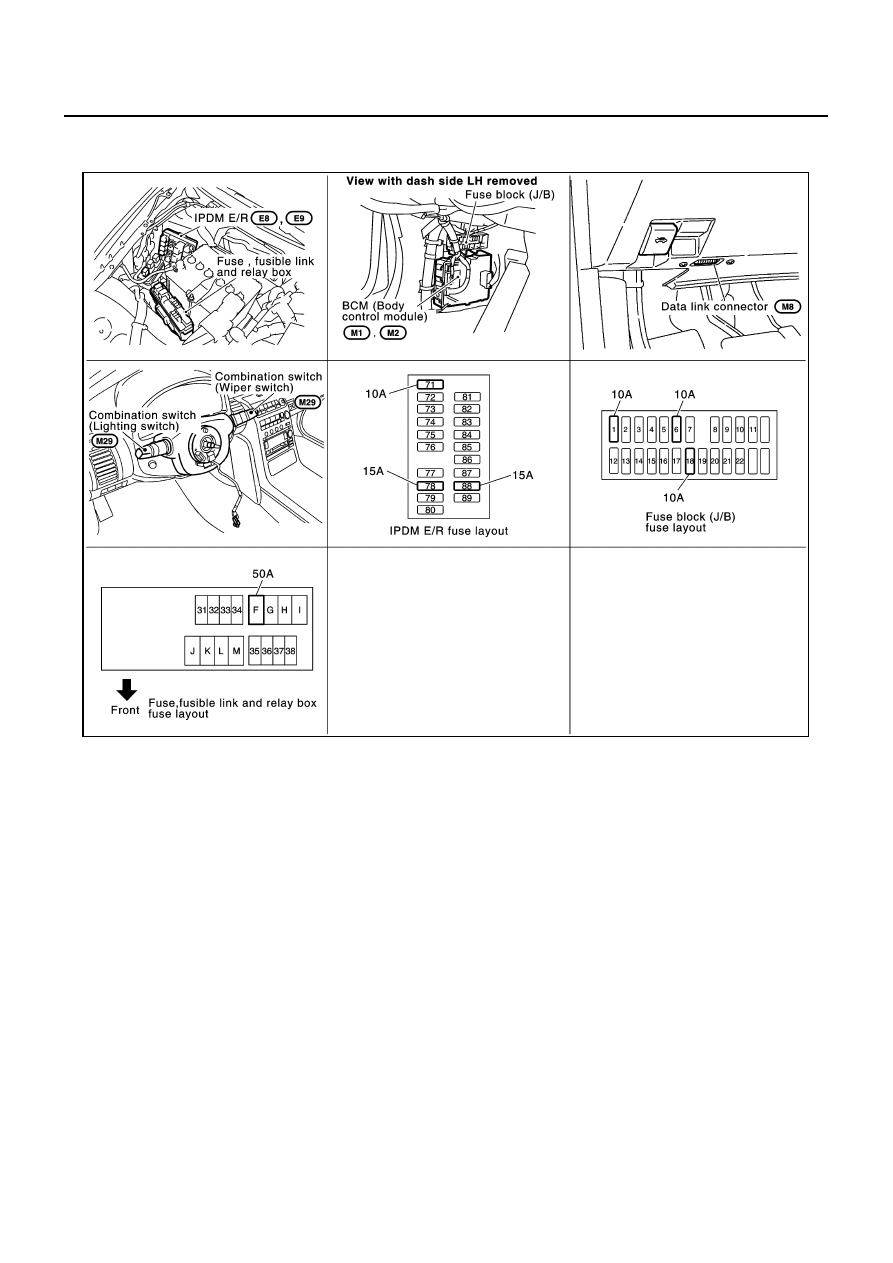

Component Parts and Harness Connector Location

NKS002O6

System Description

NKS002O7

The control of the front fog lamps is dependent upon the position of the lighting switch. The lighting switch
must be in the 2ND position or AUTO position (headlamp is ON) for front fog lamp operation. When the lighting
switch is placed in front fog lamp switch ON position the BCM (body control module) receives input signal
requesting the front fog lamps to illuminate. When the headlamps are illuminated, this input signal is communi-
cated to the IPDM E/R (intelligent power distribution module engine room) through the CAN communication
lines. The CPU (central processing unit) located in the IPDM E/R controls the front fog lamp relay. When acti-
vated, this relay directs power to the front fog lamps.

OUTLINE

Power is supplied at all times

●

to ignition relay, located in IPDM E/R, from battery direct,

●

through 15A fuse (No. 88, located in IPDM E/R)

●

to front fog lamp relay, located in IPDM E/R,

●

through 15A fuse (No. 78, located in IPDM E/R)

●

to CPU located in IPDM E/R,

●

through 10A fuse (No. 71, located in IPDM E/R)

●

to CPU located in IPDM E/R,

●

through 50A fusible link (letter F, located in fuse, fusible link and relay box)

●

to BCM terminal 55,

●

through 10A fuse [No. 18, located in fuse block (J/B)]

PKIC0494E

FRONT FOG LAMP

LT-65

C

D

E

F

G

H

I

J

L

M

A

B

LT

●

to BCM terminal 42.

With the ignition switch in the ON or START position, power is supplied

●

to ignition relay, located in IPDM E/R, from battery direct,

●

through ignition relay, located in IPDM E/R

●

to CPU located in IPDM E/R,

●

through 10A fuse [No. 1, located in fuse block (J/B)]

●

to BCM terminal 38.

With the ignition switch in the ACC or ON position, power is supplied

●

through 10A fuse [No. 6, located in fuse block (J/B)]

●

to BCM terminal 11.

Ground is supplied

●

to BCM terminal 52

●

through grounds M30 and M66,

●

to IPDM E/R terminals 38 and 60

●

through grounds E17 and E43.

FRONT FOG LAMP OPERATION

The front fog lamp switch is built in lighting switch. The lighting switch must be in 2ND position or AUTO posi-
tion (headlamp is ON) and front fog lamp switch must be ON position for front fog lamp operation.
With the front fog lamp switch in the ON position, the CPU located in the IPDM E/R grounds coil side of the
front fog lamp relay. Front fog lamp relay then directs power

●

through IPDM E/R terminal 37

●

to front combination lamp LH terminal 1,

●

through IPDM E/R terminal 36

●

to front combination lamp RH terminal 1.

Ground is supplied

●

to front combination lamp RH and LH terminals 8

●

through grounds E17 and E43.

With power and grounds supplied, front fog lamps illuminate.

COMBINATION SWITCH READING FUNCTION

Refer to

BCS-3, "COMBINATION SWITCH READING FUNCTION"

 .

EXTERIOR LAMP BATTERY SAVER CONTROL

When lighting switch is in the 2ND position and ignition switch is turned from ON or ACC to OFF, the battery
saver control feature is activated.
Under this condition, front fog lamps (and headlamps) remain illuminated for 5 minutes, then front fog lamps
(and headlamps) are turned off.
Exterior lamp battery saver control mode can be changed by the function setting of CONSULT-II.

CAN Communication System Description

NKS002O8

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

CAN Communication Unit

NKS002O9

Refer to

LAN-47, "CAN System Specification Chart"

 .

LT-66

FRONT FOG LAMP

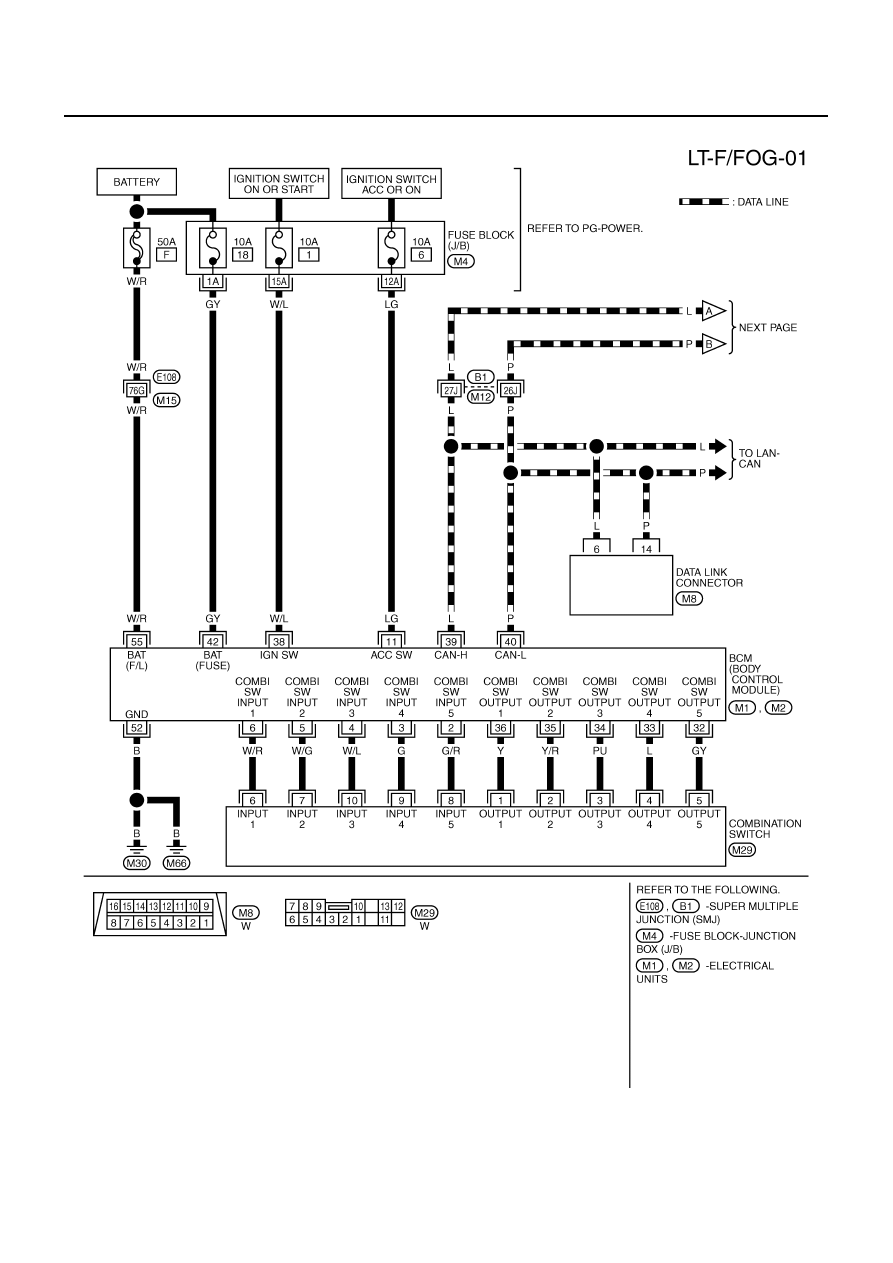

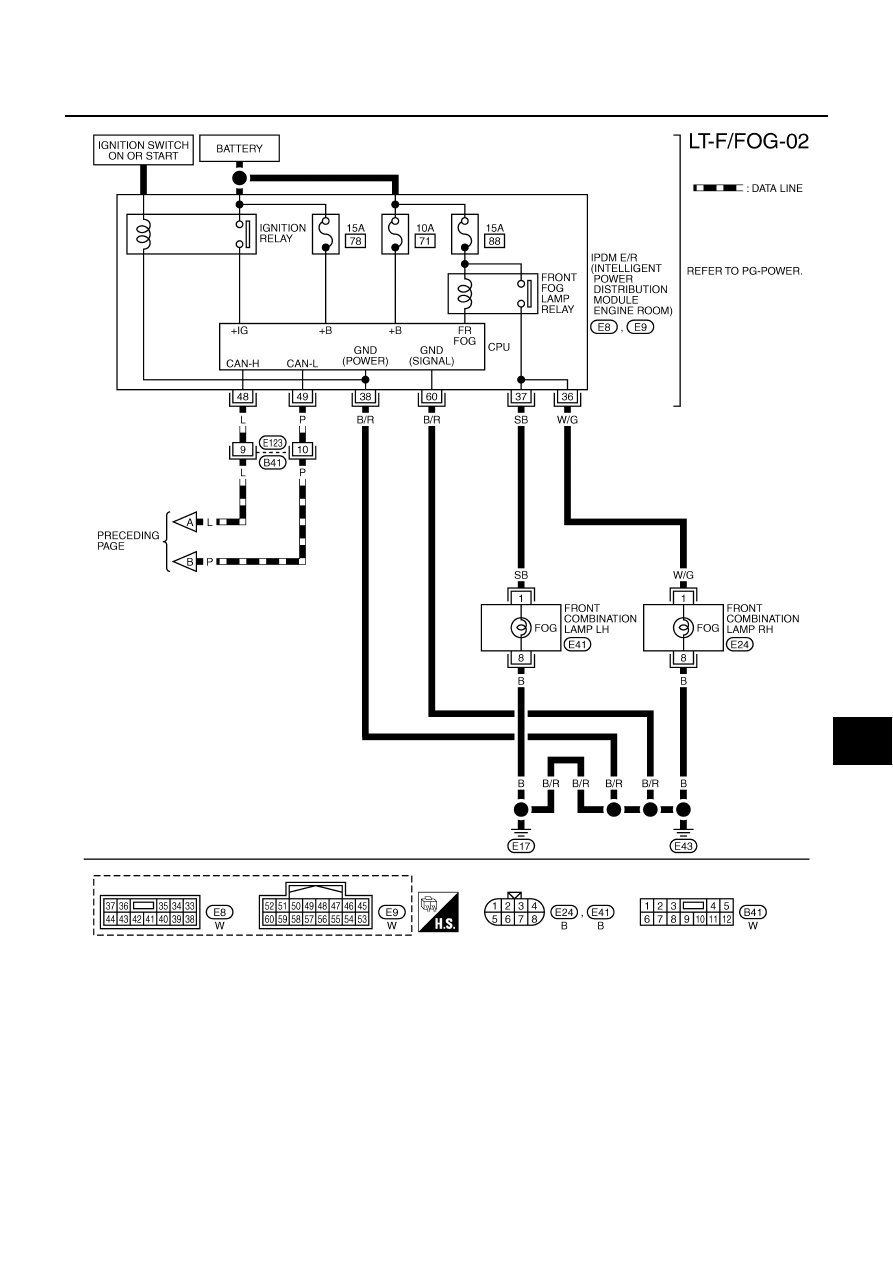

Wiring Diagram — F/FOG —

NKS002OB

TKWM3455E

FRONT FOG LAMP

LT-67

C

D

E

F

G

H

I

J

L

M

A

B

LT

TKWM3456E
