FUEL TANK

PFP:17202

Components

NBS00131

Removal and Installation

NBS00132

REMOVAL

WARNING:

Be sure to read “General Precautions” when working on the fuel system. Refer to

FL-4, "General Pre-

cautions"

 .

●

Drain fuel from fuel tank if necessary. Refer to

FL-5, "REMOVAL"

 .

●

Perform work on level place.

1.

Perform steps 2 to 7 of “REMOVAL” in “ FUEL LEVEL SENSOR UNIT, FUEL FILTER AND FUEL PUMP
ASSEMBLY” on main and sub fuel level sensor units. Refer to

FL-5, "REMOVAL"

 .

2.

Remove tunnel stay. Refer to

RSU-5, "REAR SUSPENSION ASSEMBLY"

 .

3.

Remove exhaust front tube, center muffler and main muffler. Refer to

EX-3, "EXHAUST SYSTEM"

 .

4.

Remove propeller shaft. Refer to

PR-4, "REAR PROPELLER SHAFT"

 .

5.

Remove parking rear brake cables. Refer to

PB-6, "PARKING BRAKE CONTROL"

 .

6.

Compress coil spring and remove coil spring.

7.

Remove rear suspension assembly.

8.

Remove fuel tank protector.

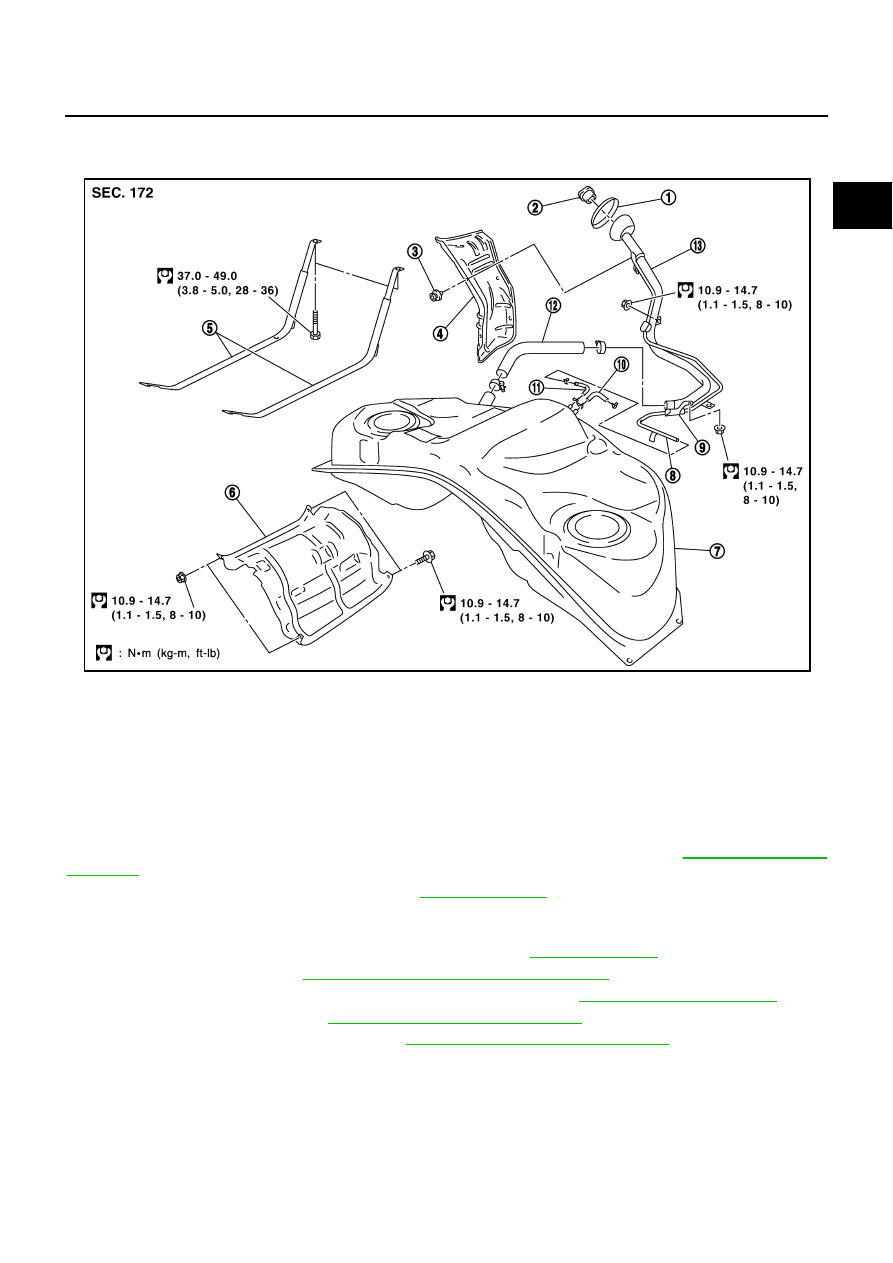

1.

Grommet

2.

Fuel filler cap

3.

Clip

4.

Fuel filler tube protector

5.

Fuel tank mounting band

6.

Fuel tank protector

7.

Fuel tank

8.

Vent tube

9.

Vent hose

10. EVAP hose

11.

Vent hose

12. Fuel filler hose

13. Fuel filler tube

PBIC1977E

FL-12

FUEL TANK

9.

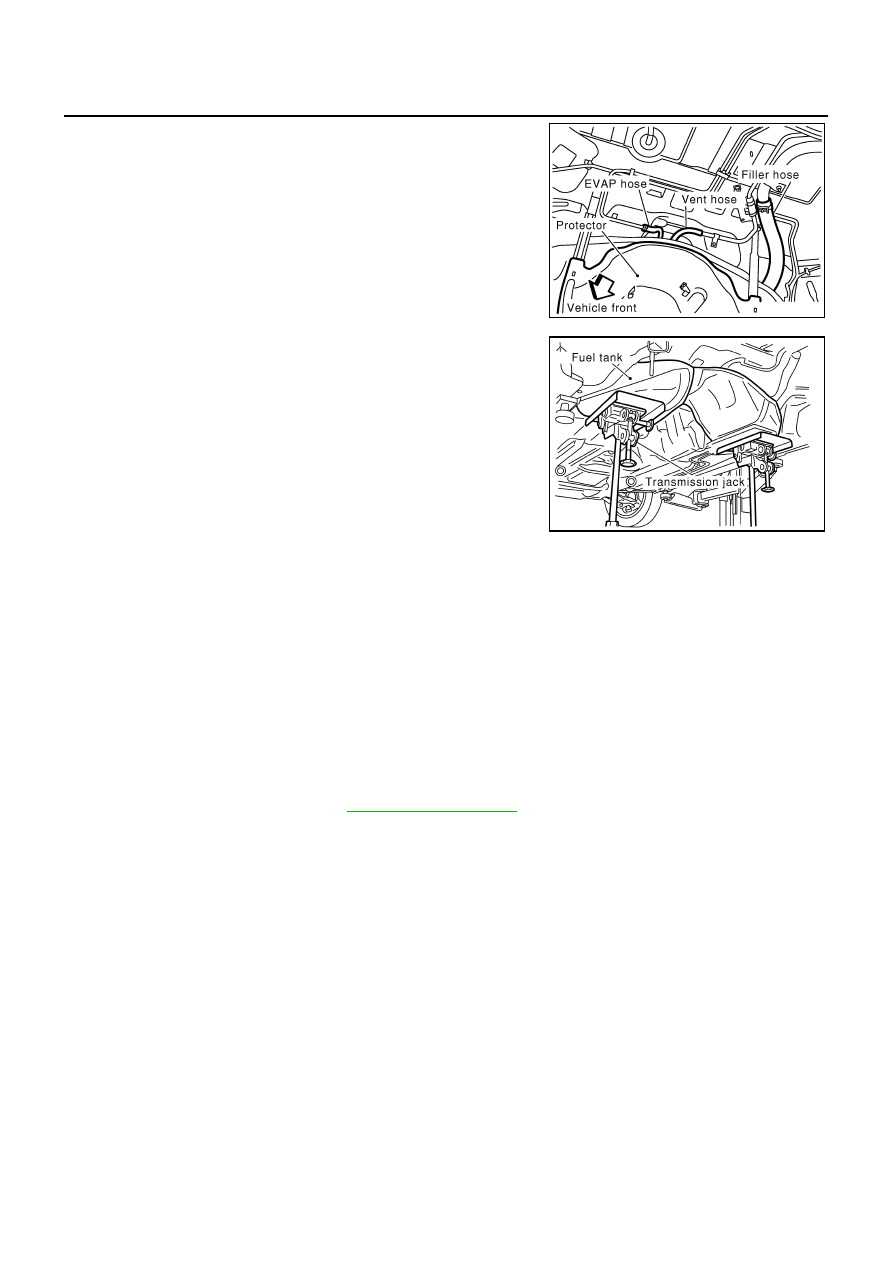

Disconnect fuel filler hose, vent hose and EVAP hoses at fuel
tank side.

10. Remove fuel tank mounting band bolts while supporting fuel

tank.

11. Remove fuel tank.

INSTALLATION

Note the following, and install in the reverse order of removal.

●

Surely clamp fuel hoses and insert hose to the length below.

●

Be sure hose clamp is not placed on swelled area of fuel tube.

●

Tighten fuel hose clamp so that the distance between its lugs becomes to the following.

●

To connect quick connector, refer to

FL-8, "Quick Connector"

 .

INSPECTION  AFTER  INSTALLATION

Use the following procedure to check for fuel leaks.

1.

Turn ignition switch “ON” (with engine stopped), and check connections for leakage by applying fuel pres-
sure to fuel piping.

2.

Start engine and check for fuel leaks at the fuel system tube and hose connections.

PBIC1674E

PBIC0878E

Fuel filler hose

: 35 mm (1.38 in)

The other hoses

: 25 mm (0.98 in)

Fuel tank side

: 8 - 12 mm (0.31 - 0.47 in)

Fuel filler tube side

: 5.7 - 9.7 mm (0.22 - 0.38 in)

SERVICE DATA AND SPECIFICATIONS (SDS)

FL-13

C

D

E

F

G

H

I

J

K

L

M

A

FL

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Standard and Limit

NBS00133

Fuel tank capacity

Approx. 76

 (20 US gal, 16-5/8 Imp gal)

Fuel recommendation

Refer to

GI-6
