TIMING CHAIN

EM-59

C

D

E

F

G

H

I

J

K

L

M

A

EM

TIMING CHAIN

PFP:13028

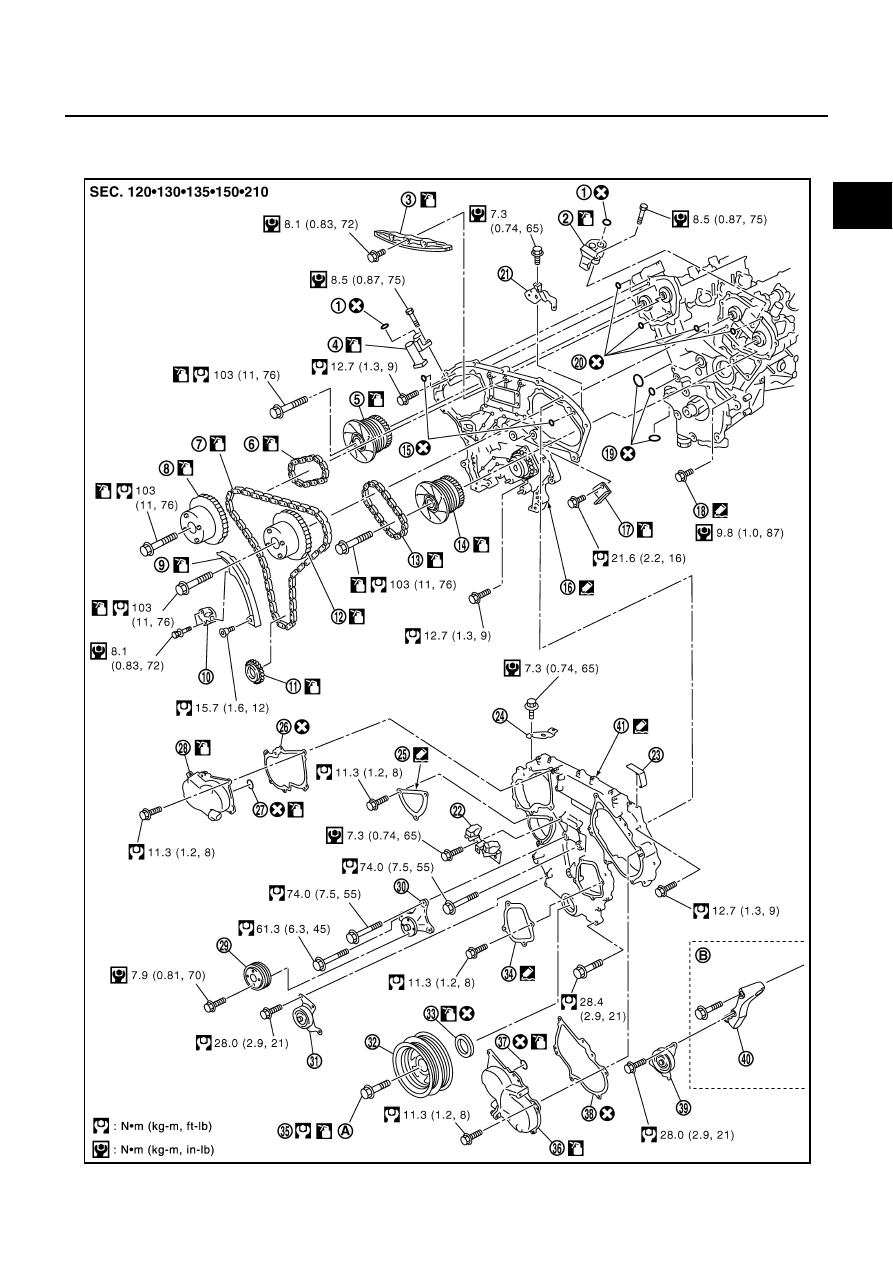

Components (M/T Models)

NBS002UN

PBIC4208E

EM-60

TIMING CHAIN

●

Refer to

GI-10, "Components"

  for symbol marks in the figure.

1.

O-ring

2.

Timing chain tensioner (secondary)

3.

Internal chain guide

4.

Timing chain tensioner (secondary)

5.

Camshaft sprocket (EXH)

6.

Timing chain (secondary)

7.

Timing chain (primary)

8.

Camshaft sprocket (INT)

9.

Slack guide

10. Timing chain tensioner (primary)

11.

Crankshaft sprocket

12. Camshaft sprocket (INT)

13. Timing chain (secondary)

14. Camshaft sprocket (EXH)

15. O-ring

16. Rear timing chain case

17. Tension guide

18. Water drain plug (front)

19. O-ring

20. O-ring

21. Bracket

22. Bracket

23. Clip

24. Bracket

25. Chain tensioner cover

26. Gasket

27. Seal ring

28. Valve timing control cover

29. Idler pulley

30. Idler pulley bracket

31. Idler pulley

32. Crankshaft pulley

33. Front oil seal

34. Water pump cover

35. Crankshaft pulley bolt

36. Valve timing control cover

37. Seal ring

38. Gasket

39. Idler pulley

40. A/C compressor bracket

41. Front timing chain case

A.

Refer to

EM-70

B.

Refer to

ATC-136

TIMING CHAIN

EM-61

C

D

E

F

G

H

I

J

K

L

M

A

EM

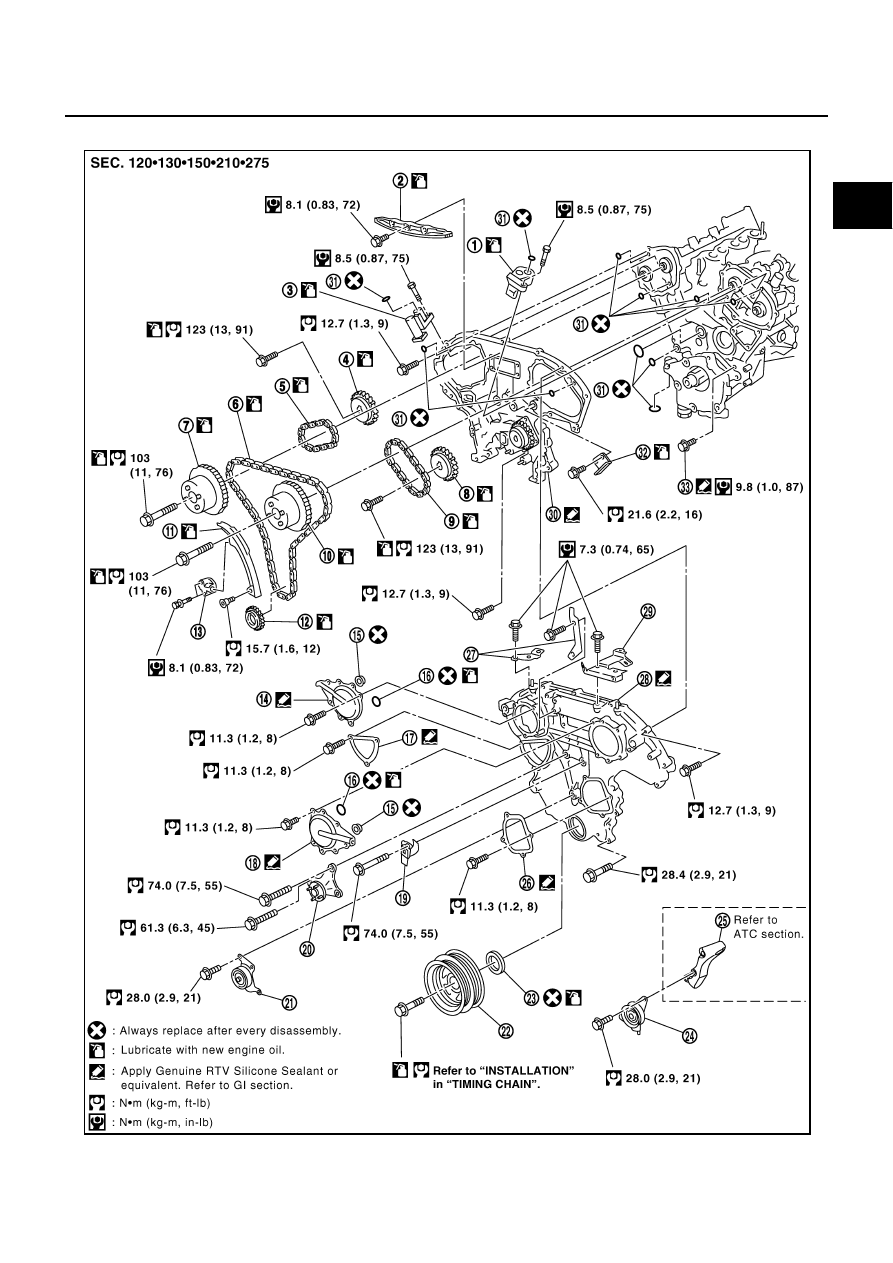

Components (A/T Models)

NBS002UO

1.

Timing chain tensioner (secondary)

2.

Internal chain guide

3.

Timing chain tensioner (secondary)

4.

Camshaft sprocket (EXH)

5.

Timing chain (secondary)

6.

Timing chain (primary)

SBIA0588E

EM-62

TIMING CHAIN

Removal and Installation (M/T Models)

NBS002UP

NOTE:

●

This section describes procedures for removing/installing front timing chain case and timing chain related
parts, and rear timing chain case, when oil pan (upper) needs to be removed/installed for engine overhaul,
etc.

●

To remove/install front timing chain case, timing chain, and its related parts without removing oil pan
(upper), refer to

EM-47, "FRONT TIMING CHAIN CASE"

 .

REMOVAL

1.

Remove engine cover with power tool. Refer to

EM-18, "INTAKE MANIFOLD COLLECTOR"

 .

2.

Remove air cleaner case assembly. Refer to

EM-16, "AIR CLEANER AND AIR DUCT"

 .

3.

Remove undercover with power tool.

4.

Release the fuel pressure. Refer to

EC-81, "FUEL PRESSURE RELEASE"

 .

5.

Disconnect the battery cable from the negative terminal.

6.

Drain engine coolant from radiator. Refer to

CO-10, "Changing Engine Coolant"

 .

CAUTION:

●

Perform this step when engine is cold.

●

Do not spill engine coolant on drive belts.

7.

Drain engine oil. Refer to

LU-9, "Changing Engine Oil"

 .

CAUTION:

●

Perform this step when engine is cold.

●

Do not spill engine oil on drive belts.

8.

Separate engine harnesses removing their brackets from front timing chain case.

9.

Remove intake manifold collectors (upper and lower). Refer to

EM-18, "INTAKE MANIFOLD COLLEC-

TOR"

 .

10. Remove radiator cooling fan assembly. Refer to

CO-21, "COOLING FAN"

 .

11. Remove drive belts. Refer to

EM-14, "DRIVE BELTS"

 .

12. Remove A/C compressor from bracket with piping connected, and temporarily secure it aside. Refer to

ATC-136, "Components"

 .

13. Remove power steering oil pump from bracket with piping connected, and temporarily secure it aside.

Refer to

PS-31, "POWER STEERING OIL PUMP"

 .

14. Remove power steering oil pump bracket. Refer to

PS-31, "POWER STEERING OIL PUMP"

 .

15. Remove alternator. Refer to

SC-21, "CHARGING SYSTEM"

 .

16. Remove water bypass hose, water hose clamp and idler pulley bracket from front timing chain case.

17. Remove left and right valve timing control covers (including magnet retarder and cover) with the following

procedure.

7.

Camshaft sprocket (INT)

8.

Camshaft sprocket (EXH)

9.

Timing chain (secondary)

10. Camshaft sprocket (INT)

11. Slack guide

12.

Crankshaft sprocket

13. Timing chain tensioner (primary)

14. Intake valve timing control cover

15.

Collared O-ring

16. Seal ring

17. Chain tensioner cover

18.

Intake valve timing control cover

19. Water hose clamp

20. Idler pulley bracket

21.

Idler pulley

22. Crankshaft pulley

23. Front oil seal

24.

Idler pulley

25. A/C compressor bracket

26. Water pump cover

27.

Bracket

28. Front timing chain case

29. Bracket

30.

Rear timing chain case

31. O-ring

32. Tension guide

33.

Water drain plug (front)
