EXHAUST MANIFOLD AND THREE WAY CATALYST

EM-27

C

D

E

F

G

H

I

J

K

L

M

A

EM

INSPECTION AFTER REMOVAL
Surface Distortion

●

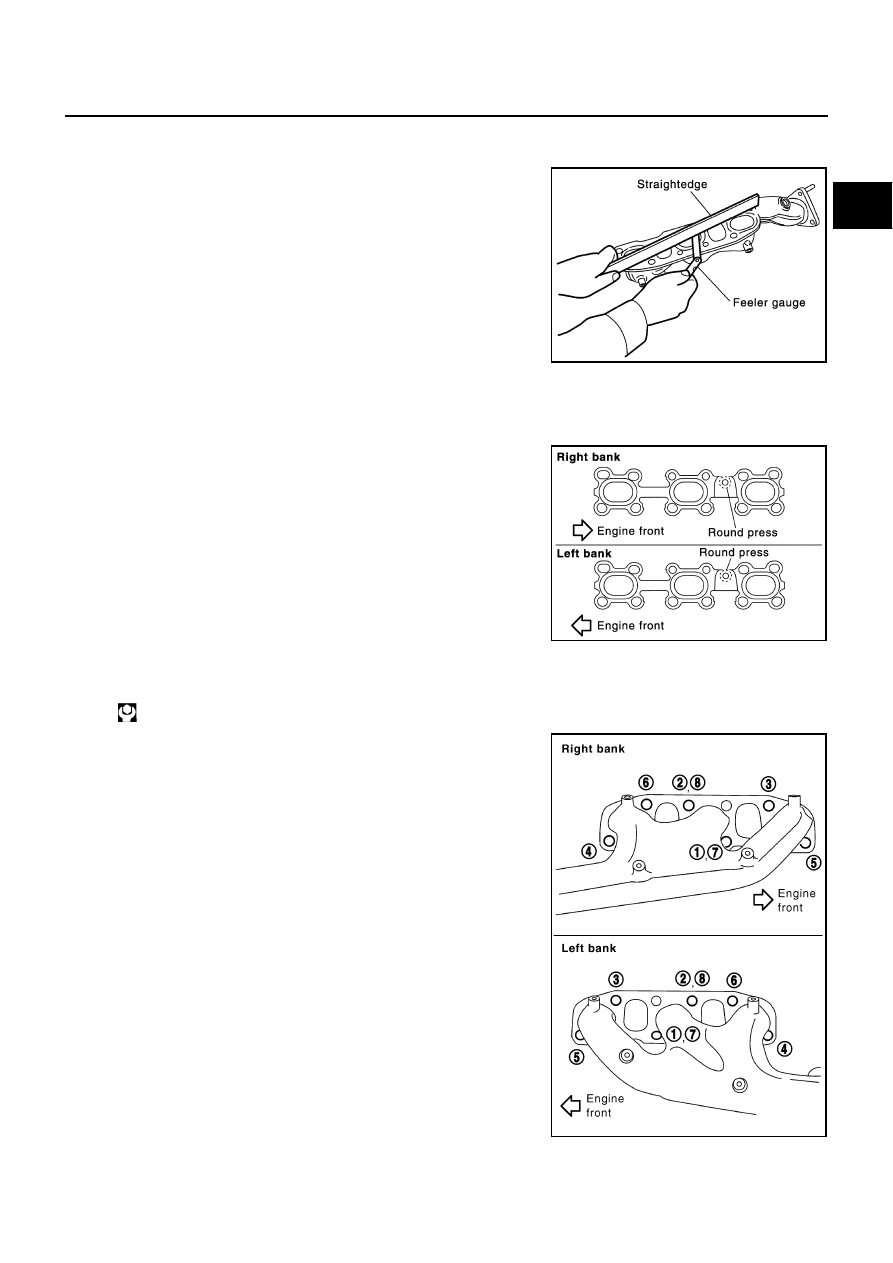

Check the surface distortion of the exhaust manifold mating sur-
face with straightedge and feeler gauge.

●

If it exceeds the limit, replace exhaust manifold.

INSTALLATION

Note the following, and install in the reverse order of removal.

Exhaust Manifold Gasket

●

Install in direction shown below. (Follow same procedure for
both banks.)

●

Locate thick side of port connecting part on right side from tech-
nician’s view.

●

Locate round press in thick side of port connecting part above
center level line of port.

Exhaust Manifold

●

If stud bolts were removed, install them and tighten to the specified torque below.

●

Install exhaust manifold in numerical order as shown in the fig-
ure.

NOTE:
Tighten nuts No. 1 and No. 2 in two steps. The numerical order
No. 7 and No. 8 shows second step.

Limit

: 0.3 mm (0.012 in)

PBIC1096E

KBIA1051E

 : 14.7 N·m (1.5 kg-m, 11 ft-lb)

PBIC2042E

EM-28

EXHAUST MANIFOLD AND THREE WAY CATALYST

Air Fuel Ratio Sensor and Heated Oxygen Sensor

CAUTION:

●

Before installing a new air fuel ratio sensor or a new heated oxygen sensor, clean exhaust system
threads using heated oxygen sensor thread cleaner tool (commercial service tool: J-43897-18 or J-
43897-12) and apply anti-seize lubricant (commercial service tool).

●

Do not over torque the air fuel ratio sensor and the heated oxygen sensor. Doing so may cause
damage to the air fuel ratio sensor or the heated oxygen sensor, resulting in the “MIL” coming on.

OIL PAN AND OIL STRAINER

EM-29

C

D

E

F

G

H

I

J

K

L

M

A

EM

OIL PAN AND OIL STRAINER

PFP:11110

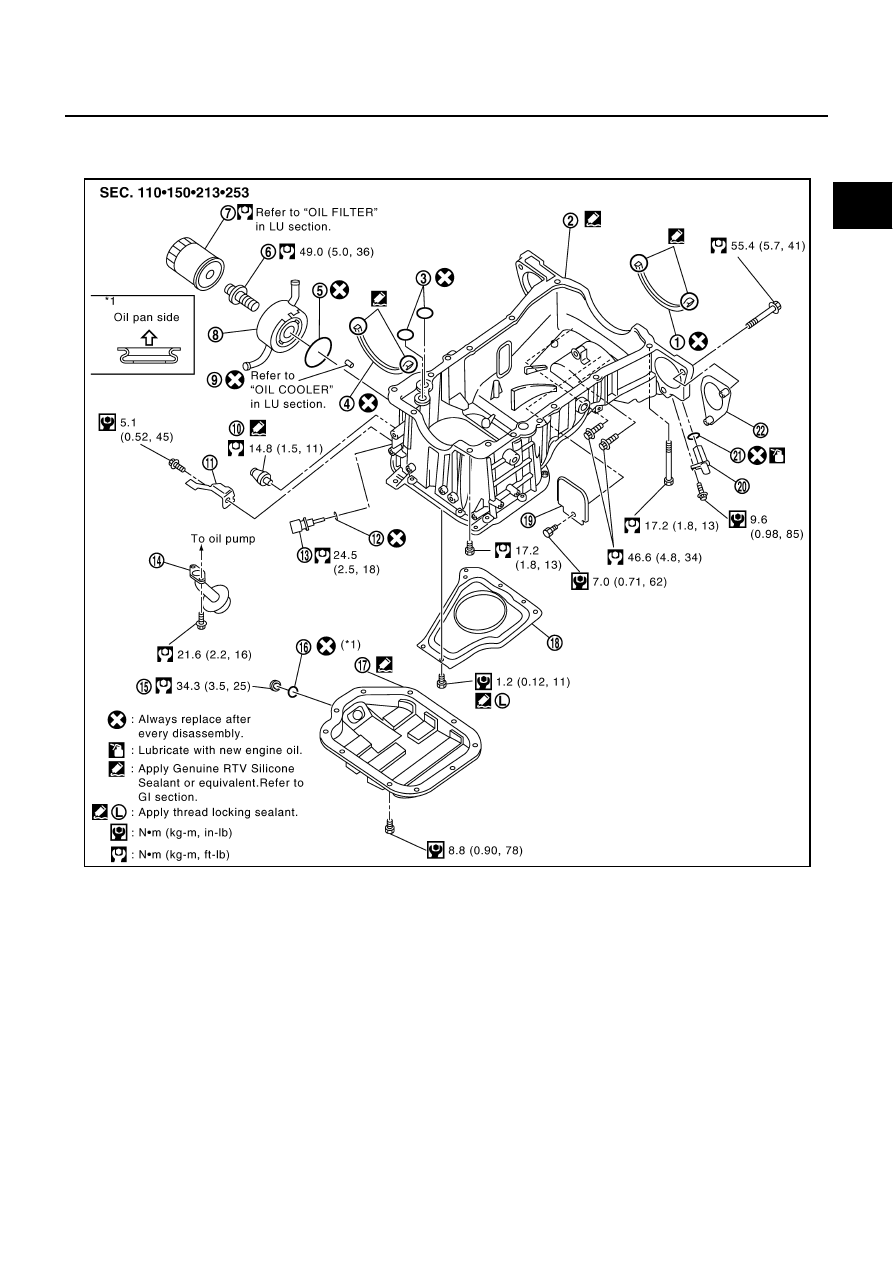

Components

NBS000K0

Removal and Installation

NBS000K1

REMOVAL

WARNING:

To avoid the danger of being scalded, do not drain the engine oil when the engine is hot.

1.

Oil pan gasket (rear)

2.

Oil pan (upper)

3.

O-ring

4.

Oil pan gasket (front)

5.

O-ring

6.

Connector bolt

7.

Oil filter

8.

Oil cooler

9.

Relief valve

10. Oil pressure switch

11.

Bracket

12.

Washer
(M/T models)

13.

Oil temperature sensor
(M/T models)

14. Oil strainer

15. Drain plug

16. Drain plug washer

17. Oil pan (lower)

18. Baffle plate

19. Rear plate cover

20. Crankshaft position sensor (POS)

21. O-ring

22. Rear cover plate

PBIC4922E

EM-30

OIL PAN AND OIL STRAINER

NOTE:
To remove oil pan (lower) only, take step 4 and step 5, then step 20. Step 1 to 3 and 6 to 19 are unnecessary.

1.

Remove hood assembly. Refer to

BL-13, "HOOD"

 .

2.

Remove engine cover with power tool. Refer to

EM-18, "INTAKE MANIFOLD COLLECTOR"

 .

3.

Remove air duct. Refer to

EM-16, "AIR CLEANER AND AIR DUCT"

 .

4.

Remove undercover with power tool.

5.

Drain engine oil. Refer to

LU-9, "Changing Engine Oil"

 .

CAUTION:

●

Perform this step when engine is cold.

●

Do not spill engine oil on drive belts.

6.

Drain engine coolant. Refer to

CO-10, "Changing Engine Coolant"

 .

CAUTION:

●

Perform this step when engine is cold.

●

Do not spill engine coolant on drive belts.

7.

Install engine slinger to sling engine assembly for positioning. Refer to

EM-131, "ENGINE ASSEMBLY"

 .

8.

Remove front suspension member. Refer to

FSU-19, "FRONT SUSPENSION MEMBER"

 .

9.

Remove drive belts. Refer to

EM-14, "DRIVE BELTS"

 .

10. Remove alternator. Refer to

SC-21, "CHARGING SYSTEM"

 .

11. Remove starter motor. Refer to

SC-10, "STARTING SYSTEM"

 .

12. Remove idler pulley and bracket assembly. Refer to

EM-59, "TIMING CHAIN"

 .

13. Disconnect oil cooler water hoses, and remove oil cooler water pipe mounting bolt. Refer to

LU-11, "OIL

COOLER"

 .

14. Disconnect A/T fluid cooler hoses, and remove A/T fluid cooler tube (A/T models). Refer to

AT-251,

"TRANSMISSION ASSEMBLY"

 .

15. Remove crankshaft position sensor (POS).

CAUTION:

●

Handle carefully to avoid dropping and shocks.

●

Do not disassemble.

●

Do not allow metal powder to adhere to magnetic part at sensor tip.

●

Do not place sensors in a location where they are exposed to magnetism.

16. Remove oil filter, as necessary. Refer to

LU-10, "OIL FILTER"

 .

17. Remove oil cooler, as necessary. Refer to

LU-11, "OIL COOLER"

 .

18. Remove oil pressure switch, as necessary. Refer to

LU-8, "OIL PRESSURE CHECK"

 .

19. Remove oil temperature sensor, as necessary. (M/T models)

20. Remove oil pan (lower) as follows:
a.

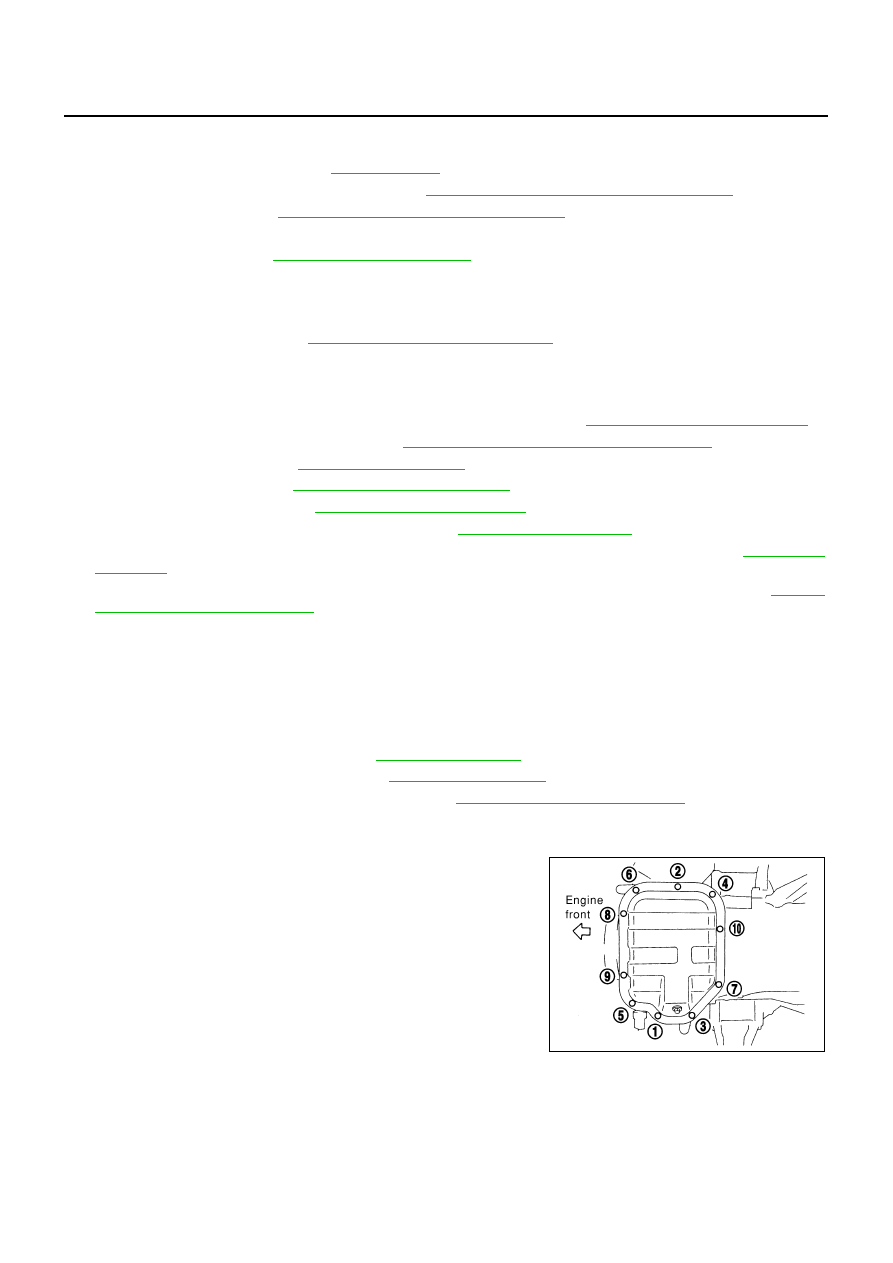

Loosen bolts in reverse order as shown in the figure to remove.

PBIC0782E
