BODY REPAIR

BL-243

C

D

E

F

G

H

J

K

L

M

A

B

BL

1.

Front strut housing (RH&LH)

25. 2ND rear crossmember assembly

2.

Upper front hoodledge (RH&LH)

26. Rear crossmember center assembly

3.

Upper rear hoodledge (RH&LH)

27. Front side member assembly (RH&LH)

4.

Hoodledge reinforcement (RH&LH)

28. Front towing hook inner bracket (RH&LH)

5.

Upper dash assembly

29. Front side member closing plate assembly (RH&LH)

6.

Upper dash crossmember assembly

30. Front side member front closing plate (RH&LH)

7.

Lower center dash crossmember reinforcement

31. Front towing hook outer bracket (RH&LH)

8.

Lower dash crossmember reinforcement

32. Front side member rear extension (RH&LH)

9.

Cowl top

33. Front side member center closing plate (RH&LH)

10. Lower dash crossmember assembly

34. Front side member rear reinforcement (RH&LH)

11. Front crossmember center

35. Front side member outrigger assembly (RH&LH)

12. Lower dash crossmember

36. Rear side member (RH&LH)

13. Steering column mounting reinforcement

37. Rear side member extension (RH&LH)

14. Lower dash

38. Accel pedal bracket

15. Front floor center

39. Pedal bracket

16. Front floor

40. Wiper mounting bracket

17. Inner sill (RH&LH)

41. Parking brake mounting bracket

18. Rear seat crossmember assembly

42. Parking brake bracket assembly

19. Rear floor front

43. Instrument bracket

20. Rear floor seat belt anchor reinforcement

44. Upper instrument mounting bracket (RH&LH)

21. Rear floor rear

45. Harness clamp bracket

22. Spare tire clamp bracket

46. Clutch pedal bracket

23. Rear floor side

47. Clutch orifice bracket

24. Rear seat crossmember

BL-244

BODY REPAIR

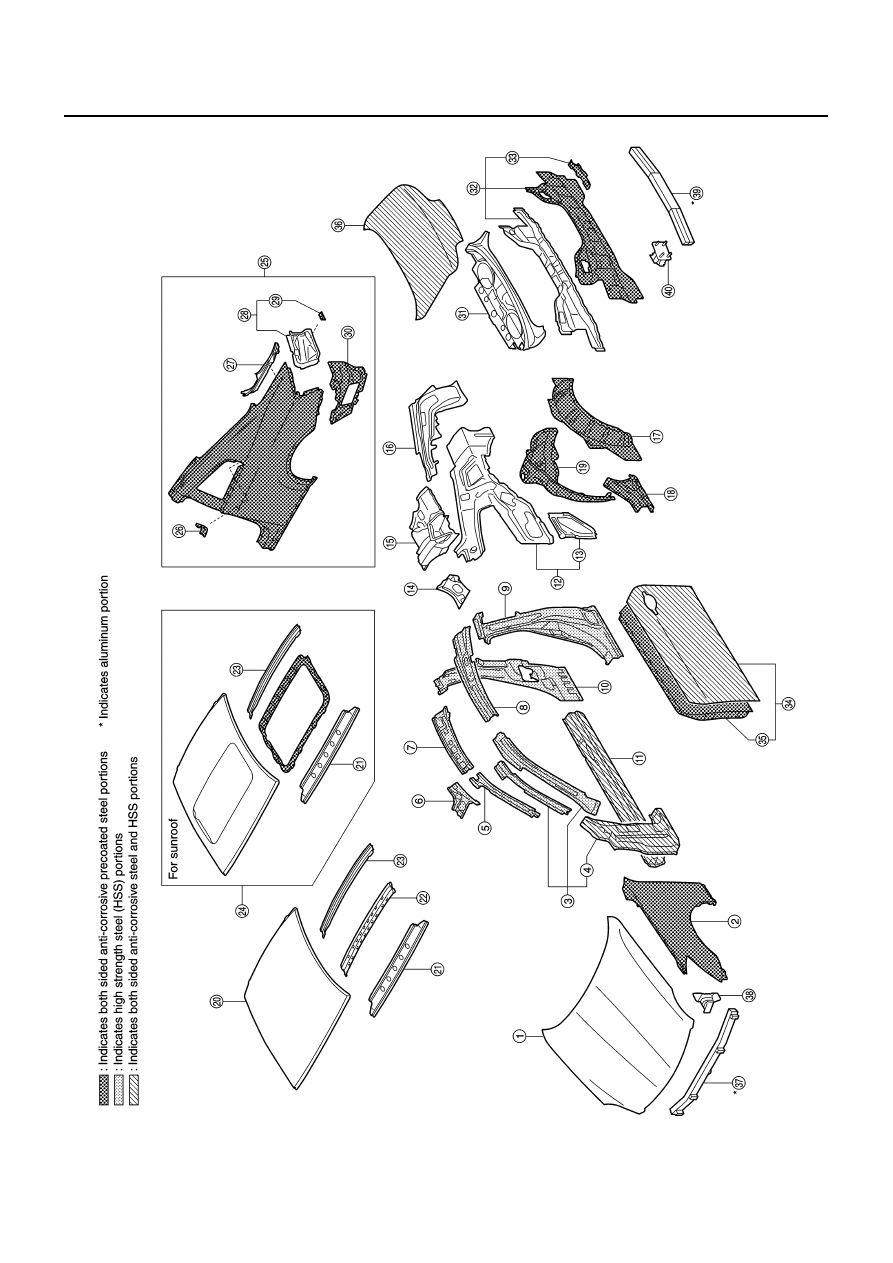

BODY COMPONENT PARTS

SIIA2373E

BODY REPAIR

BL-245

C

D

E

F

G

H

J

K

L

M

A

B

BL

1.

Hood

21. Front roof rail assembly

2.

Front fender (RH&LH)

22. Rear roof bow

3.

Front pillar reinforcement assembly (RH&LH)

23. Rear roof rail assembly

4.

Front pillar hinge brace (RH&LH)

24. Roof assembly (for sunroof)

5.

Upper inner front pillar assembly (RH&LH)

25. Rear fender assembly (RH&LH)

6.

Front roof rail brace (RH&LH)

26. Rear fender drip (RH&LH)

7.

Inner side roof rail (RH&LH)

27. Upper rear fender extension (RH&LH)

8.

Outer side roof rail reinforcement (RH&LH)

28. Rear combination lamp base (RH&LH)

9.

Outer lock pillar reinforcement (RH&LH)

29. Rear bumper bracket (RH&LH)

10. Inner lock pillar assembly (RH&LH)

30. Lower rear fender extension (RH&LH)

11. Outer sill reinforcement assembly (RH&LH)

31. Parcel shelf with rear waist

12. Inner rear pillar assembly (RH&LH)

32. Rear panel assembly

13. Lower inner rear pillar (RH&LH)

33. Rear bumper fascia bracket (RH&LH)

14. Seat back support (RH&LH)

34. Front door assembly (RH&LH)

15. Side parcel shelf (RH&LH)

35. Outer front door panel (RH&LH)

16. Rear pillar reinforcement (RH&LH)

36. Trunk lid

17. Outer rear wheel house (RH&LH)

37. Front bumper reinforcement

18. Outer rear wheel house extension (RH&LH)

38. Front bumper stay (RH&LH)

19. Inner rear wheel house (RH&LH)

39. Rear bumper reinforcement

20. Roof

40. Rear bumper stay (RH&LH)

BL-246

BODY REPAIR

Corrosion Protection

NIS000DO

DESCRIPTION

To provide improved corrosion prevention, the following anti-corrosive measures have been implemented in
NISSAN production plants. When repairing or replacing body panels, it is necessary to use the same anti-cor-
rosive measures.

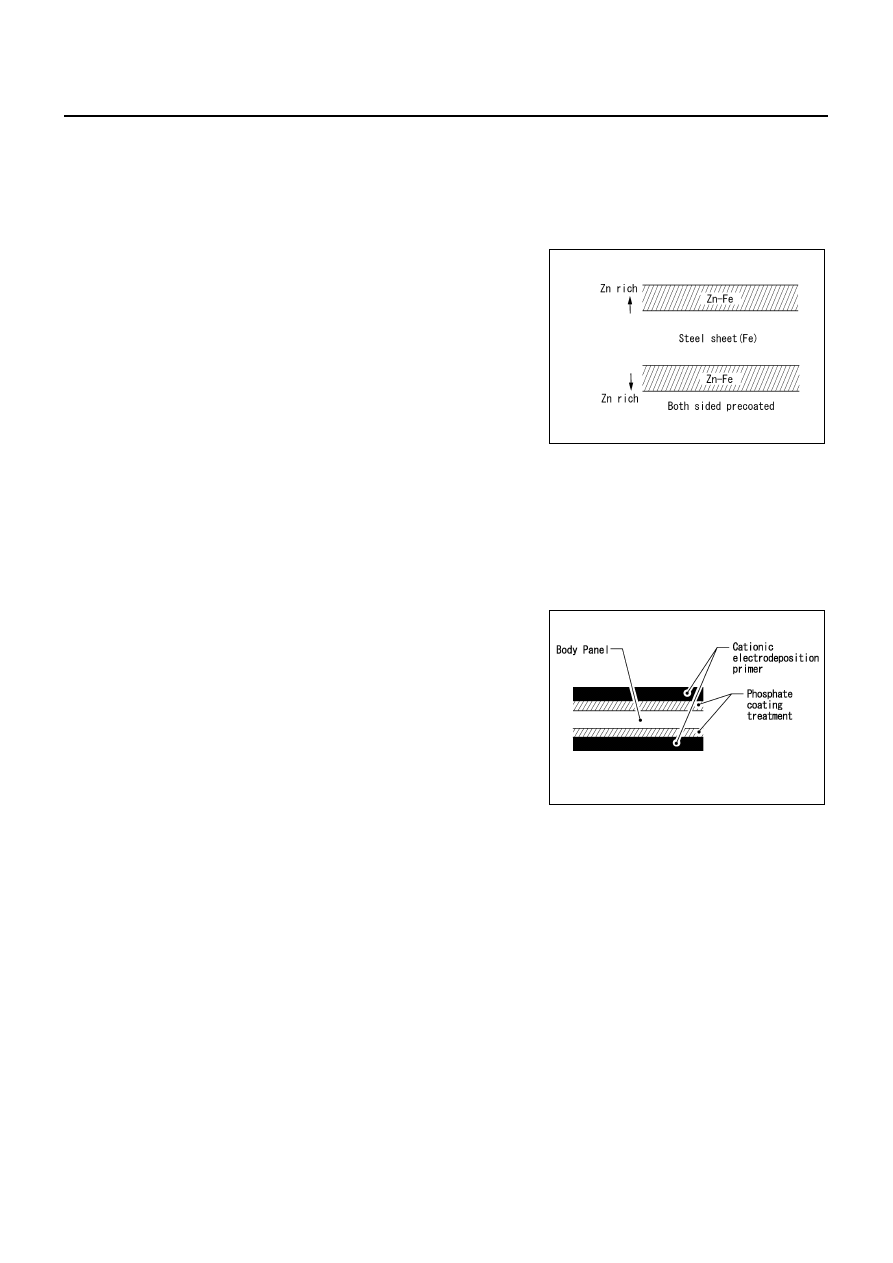

Anti-Corrosive Precoated Steel (Galvannealed Steel)

To improve repairability and corrosion resistance, a new type of anti-
corrosive precoated steel sheet has been adopted replacing conven-
tional zinc-coated steel sheet.
Galvannealed steel is electroplated and heated to form Zinc-iron
alloy, which provides excellent and long term corrosion resistance
with cationic electrodeposition primer.

Nissan Genuine Service Parts are fabricated from galvannealed steel. Therefore, it is recommended that
GENUINE NISSAN PARTS or equivalent be used for panel replacement to maintain the anti-corrosive perfor-
mance built into the vehicle at the factory.

Phosphate Coating Treatment and Cationic Electrodeposition Primer

A phosphate coating treatment and a cationic electrodeposition primer, which provide excellent corrosion pro-
tection, are employed on all body components.

CAUTION:

Confine paint removal during welding operations to an absolute
minimum.

Nissan Genuine Service Parts are also treated in the same manner. Therefore, it is recommended that GENU-
INE NISSAN PARTS or equivalent be used for panel replacement to maintain anti-corrosive performance built
into the vehicle at the factory.

SIIA2294E

PIIA0095E
