Infiniti G35 (V35). Manual - part 153

BCM (BODY CONTROL MODULE)

BCS-15

C

D

E

F

G

H

I

J

L

M

A

B

BCS

WORK SUPPORT
Operation Procedure

1.

Touch “BCM” on “SELECT TEST ITEM” screen.

2.

Touch “WORK SUPPORT” on “SELECT DIAG MODE” screen.

3.

Touch item on “SELECT WORK ITEM” screen.

4.

Touch “START”.

5.

Touch “CHANGE SET”.

6.

The setting will be changed and “RESETTING COMPLETED” will be displayed.

7.

Touch “END”.

Display Item List

CAN Communication Inspection Using CONSULT-II (Self-Diagnosis)

NKS000N3

1.

CHECK SELF-DIAGNOSTIC RESULT

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carry out CAN communication.

1.

Connect to CONSULT-II, and select “BCM” on “SELECT SYSTEM” screen.

2.

Select “BCM” on “SELECT DIAG MODE” screen, and select “SELF-DIAG RESULTS”.

3.

Check display content in self-diagnostic results.

Contents displayed

No malfunction>>INSPECTION END
Malfunction in CAN communication system>>After printing the monitor items, go to “CAN System”. Refer to

LAN-42, "Precautions When Using CONSULT-II"

 .

Item

Description

RESET SETTING VALUE

Return a value set with WORK SUPPORT of each system to a default value in factory shipment.

CONSULT-II display code

Diagnosis item

U1000

INITIAL DIAG

TRANSMIT DIAG

ECM

IPDM E/R

METER / M&A

I - KEY

BCS-16

BCM (BODY CONTROL MODULE)

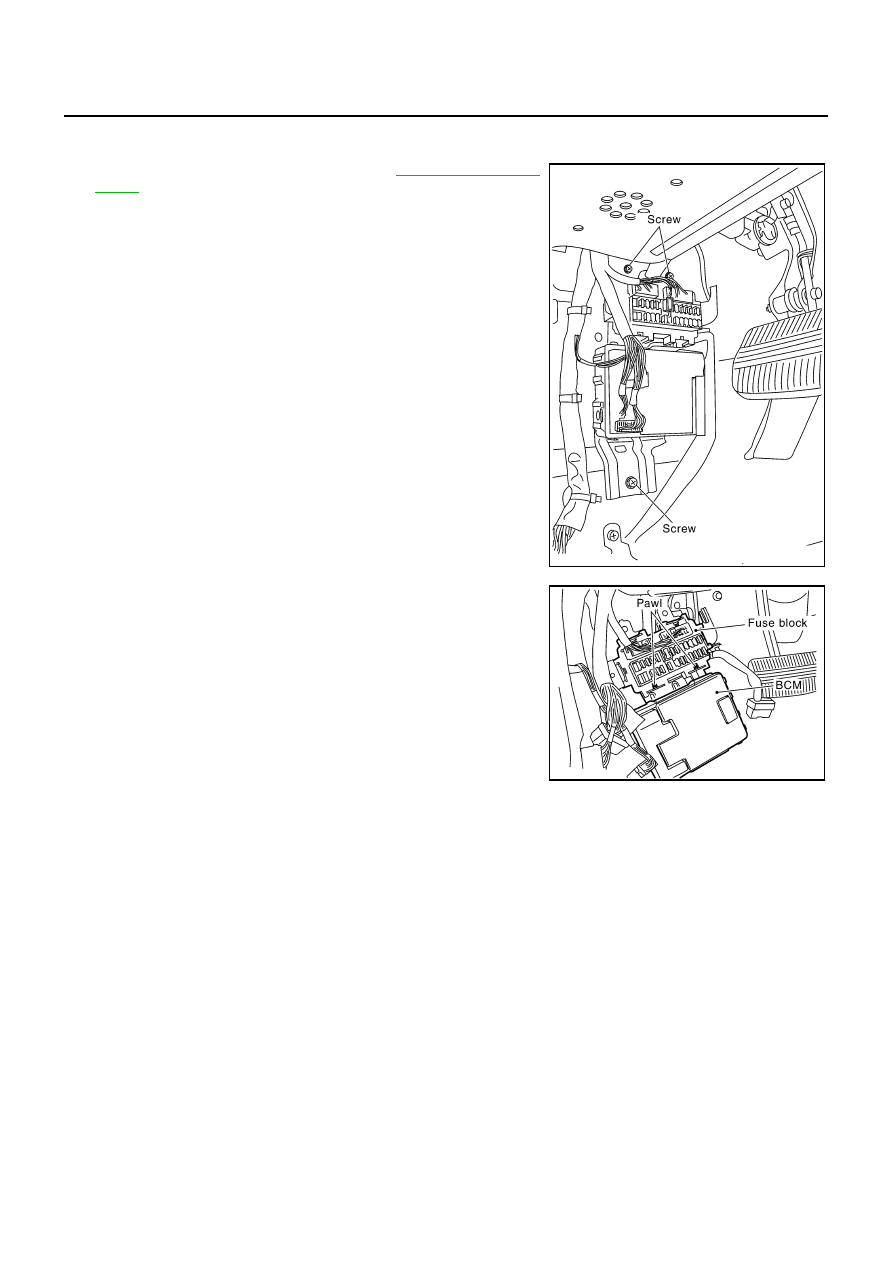

Removal and Installation of BCM

NKS000N4

REMOVAL

1.

Remove the dash side finisher. Refer to

EI-31, "BODY SIDE

TRIM"

 .

2.

Disconnect BCM connector.

3.

Remove bracket mounting screws to remove BCM and fuse
block with bracket.

4.

Raise the pawl of fuse block and remove bracket from fuse block
to remove BCM.

INSTALLATION

Installation is the reverse order of removal.
NOTE:
When replacing BCM perform initialization of NATS system and registration of all NATS ignition key IDs.

SKIA1918E

SKIA1919E

BL-1

BODY, LOCK & SECURITY SYSTEM

I  BODY

CONTENTS

C

D

E

F

G

H

J

K

L

M

SECTION

A

B

BL

BODY, LOCK & SECURITY SYSTEM

PRECAUTIONS .......................................................... 5

Precautions for Supplemental Restraint System
(SRS) “AIR BAG” and “SEAT BELT PRE-TEN-
SIONER” .................................................................. 5
Precautions for Battery Service ................................ 5
Precautions for Work ................................................ 5

PREPARATION ........................................................... 6

Special Service Tools  ............................................... 6
Commercial Service Tools ........................................ 6

SQUEAK AND RATTLE TROUBLE DIAGNOSIS ...... 7

Work Flow  ................................................................ 7

CUSTOMER INTERVIEW ..................................... 7
DUPLICATE THE NOISE AND TEST DRIVE  ....... 8
CHECK RELATED SERVICE BULLETINS  ........... 8
LOCATE THE NOISE AND IDENTIFY THE
ROOT CAUSE  ...................................................... 8
REPAIR THE CAUSE  ........................................... 8
CONFIRM THE REPAIR  ....................................... 9

Generic Squeak and Rattle Troubleshooting  ........... 9

INSTRUMENT PANEL  .......................................... 9
CENTER CONSOLE ............................................. 9
DOORS ................................................................. 9
TRUNK ................................................................ 10
SUNROOF/HEADLINING ................................... 10
SEATS ................................................................. 10
UNDERHOOD ..................................................... 10

Diagnostic Worksheet  .............................................11

HOOD ....................................................................... 13

Fitting Adjustment  .................................................. 13

LONGITUDINAL AND LATERAL CLEARANCE
ADJUSTMENT .................................................... 13
FRONT END HEIGHT ADJUSTMENT  ............... 13
SURFACE HEIGHT ADJUSTMENT  ................... 14

Removal and Installation of Hood Assembly .......... 15

REMOVAL ........................................................... 15
INSTALLATION ................................................... 15

Removal and Installation of Hood Lock Control  ..... 16

REMOVAL ........................................................... 16
INSTALLATION ................................................... 17

Hood Lock Control Inspection  ................................ 17

RADIATOR CORE SUPPORT  .................................. 19

Removal and Installation  ........................................ 19

REMOVAL ........................................................... 19
INSTALLATION ................................................... 20

POWER DOOR LOCK SYSTEM  .............................. 21

Component Parts and Harness Connector Location

... 21

System Description ................................................. 22

POWER WINDOW SERIAL LINK  ....................... 23
OUTLINE ............................................................. 23

CAN Communication System Description  .............. 23
CAN Communication Unit ....................................... 23
Schematic/With Intelligent Key  ............................... 24
Wiring Diagram —D/LOCK—/With Intelligent Key ... 25
Schematic/Without Intelligent Key  .......................... 29
Wiring Diagram —D/LOCK—/Without Intelligent
Key ......................................................................... 30
Terminals and Reference Value for BCM  ............... 34
Terminal and Reference Value for Power Window
Main Switch and Sub-switch ................................... 35
Work Flow ............................................................... 36
CONSULT-II Function (BCM)  ................................. 36

CONSULT-II START PROCEDURE  .................... 36
WORK SUPPORT  ............................................... 36
DATA MONITOR  ................................................. 36
ACTIVE TEST  ..................................................... 37

Trouble Diagnosis Chart by Symptom  .................... 37
Check BCM Power Supply and Ground Circuit  ...... 38
Check Door Switch  ................................................. 39
Check Key Switch ................................................... 41
Check Door Lock and Unlock Switch  ..................... 43
Check Driver Side Door Lock Actuator ................... 46
Check Passenger Side Door Lock Actuator  ........... 47
Check Door Key Cylinder Switch ............................ 48
Check Fuel Lid Lock Actuator ................................. 49

REMOTE KEYLESS ENTRY SYSTEM ..................... 50

Component Parts and Harness Connector Location

... 50

System Description ................................................. 51

INPUTS ............................................................... 51
OPERATION PROCEDURE ................................ 51

CAN Communication System Description  .............. 53

BL-2

CAN Communication Unit ....................................... 53
Schematic ............................................................... 54
Wiring Diagram — KEYLES— ................................ 55
Terminals and Reference Value for BCM ................ 59
Terminals and Reference Value for IPDM E/R ........ 60
CONSULT-II Function (BCM) .................................. 62

CONSULT-II START PROCEDURE (MULTI
REMOTE ENT) .................................................... 62
CONSULT-II START PROCEDURE (IPDM E/R) ... 64

Work Flow ............................................................... 64
Trouble Diagnosis Chart by Symptom  .................... 65
Check Keyfob Battery and Function  ....................... 66
Check ACC Power Supply ...................................... 67
Check Door Switch  ................................................. 68
Check Key Switch ................................................... 70
Check IPDM E/R Operation .................................... 71
Check Remote Keyless Entry Receiver .................. 72
Check Trunk Lid Function  ....................................... 74
Check Hazard Function  .......................................... 74
Check Horn Function  .............................................. 74
Check Headlamp Function  ..................................... 75
Check Map Lamp and Ignition Keyhole Illumination
Function .................................................................. 75
ID Code Entry Procedure  ....................................... 76

KEYFOB ID SETUP WITH CONSULT-II  ............. 76
KEYFOB ID SETUP WITHOUT CONSULT-II ...... 78

Keyfob Battery Replacement  .................................. 79

INTELLIGENT KEY SYSTEM  ................................... 80

Component Parts and Harness Connector Location ... 80
System Description ................................................. 82

DOOR LOCK/UNLOCK/TRUNK OPEN FUNC-
TION .................................................................... 83
REMOTE KEYLESS ENTRY FUNCTIONS ......... 87
ENGINE START FUNCTION ............................... 90
WARNING CHIME FUNCTION  ........................... 91
CHANGE SETTINGS FUNCTION ....................... 93
INTELLIGENT KEY REGISTRATION .................. 93
STEERING LOCK UNIT REGISTRATION  .......... 94

CAN Communication System Description  .............. 94
CAN Communication Unit ....................................... 94
Schematic ............................................................... 95
Wiring Diagram — I/KEY —  ................................... 97
Terminals and Reference Value for Intelligent Key
Unit ....................................................................... 107
Terminals and Reference Value for Steering Lock
Unit ....................................................................... 109
Terminals and Reference Value for BCM .............. 109
Terminals and Reference Value for IPDM E/R .......111
Terminals and Reference Value for Combination
Meter .....................................................................111
Trouble Diagnosis Procedure  ............................... 112

PRELIMINALY CHECK  ..................................... 112
WORK FLOW  .................................................... 113

CONSULT-II Functions (INTELLIGENT KEY)  ...... 114
CONSULT-II Inspection Procedure ....................... 114
CONSULT-II Application Items  ............................. 114

SELF-DIAGNOSTIC RESULTS ......................... 114
DATA MONITOR ................................................ 114
WORK SUPPORT  ............................................. 115

ACTIVE TEST .................................................... 116

Trouble Diagnosis Symptom Chart  ....................... 118

KEY WARNING LAMP (GREEN) ILLUMINATES .118
KEY WARNING LAMP (RED) ILLUMINATES  ... 118
KEY WARNING LAMP DOES NOT ILLUMINATE .119
NON DTC ITEM  ................................................. 119
ENGINE START CONDITION CHECK  .............. 119
DOOR LOCK/UNLOCK FUNCTION MALFUNC-
TION ..................................................................120
REMOTE KEYLESS ENTRY FUNCTION MAL-
FUNCTION ........................................................121
TRUNK OPEN FUNCTION MALFUNCTION .....122
HAZARD AND HORN REMINDER FUNCTION
MALFUNCTION .................................................122
POWER WINDOW DOWN FUNCTION MAL-
FUNCTION ........................................................123
WARNING CHIME FUNCTION MALFUNCTION .123
WARNING LAMP FUNCTION MALFUNCTION .125

Check CAN Communication System  ....................125
Check Power Supply and Ground Circuit  .............126
Check Key Switch (Intelligent Key Unit Input) .......127
Check Key Switch (BCM Input) .............................129
Check Ignition Knob Switch  ..................................130
Check Door Switch  ...............................................132
Check Trunk Lid Lock Assembly (Trunk Room Lamp
Switch) ..................................................................134
Check Door Request Switch  .................................136
Check Trunk Opener Request Switch ...................138
Check Unlock Sensor  ...........................................140
Check Intelligent Key Warning Buzzer (Instrument
Panel) ....................................................................141
Check Intelligent Key Warning Buzzer (ENGINE
ROOM) ..................................................................142
Check Outside Key Antenna .................................143
Check Inside Key Antenna ....................................145
Check Steering Lock Unit ......................................146
Check Stop Lamp Switch  ......................................148
Check Park Position Switch  ..................................150
Check “P-SHIFT” Warning Lamp  ..........................152
Check “KEY” Warning Lamp (RED)  ......................153
Check “KEY” Warning Lamp (GREEN) .................155
Check Hazard Function  ........................................156
Check Horn Function  ............................................156
Check IPDM E/R Operation  ..................................156
Removal and Installation of Intelligent Key Unit ....157

REMOVAL ..........................................................157
INSTALLATION ..................................................157

Intelligent Key Battery Replacement .....................158

INTELLIGENT KEY BATTERY INSPECTION  ...158

DOOR ......................................................................159

Fitting Adjustment  .................................................159

DOOR ................................................................159
STRIKER ADJUSTMENT  ..................................159

Removal and Installation .......................................160

REMOVAL ..........................................................160
INSTALLATION ..................................................160

Door Weatherstrip  .................................................161

REMOVAL ..........................................................161
INSTALLATION ..................................................161
