NAVIGATION SYSTEM

AV-91

C

D

E

F

G

H

I

J

L

M

A

B

AV

Removal and Installation of NAVI Switch

NKS002GQ

REMOVAL

1.

Remove cluster lid C. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove audio unit and display unit assembly. Refer to

AV-32, "Removal and Installation for Audio Unit"

 .

3.

Remove screws (2) and remove NAVI switch from cluster lid C.

INSTALLATION

Installation is the reverse order of removal.

Removal and Installation of Display Unit

NKS002GR

REMOVAL

1.

Remove cluster lid C. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove audio unit and display unit assembly from cluster lid C. Refer to

AV-32, "Removal and Installation

for Audio Unit"

 .

3.

Remove screws (5) and remove display unit assembly from
audio unit bracket.

INSTALLATION

Installation is the reverse order of removal.

PKIB3968E

PKIB3962E

AV-92

TELEPHONE

TELEPHONE

PFP:28342

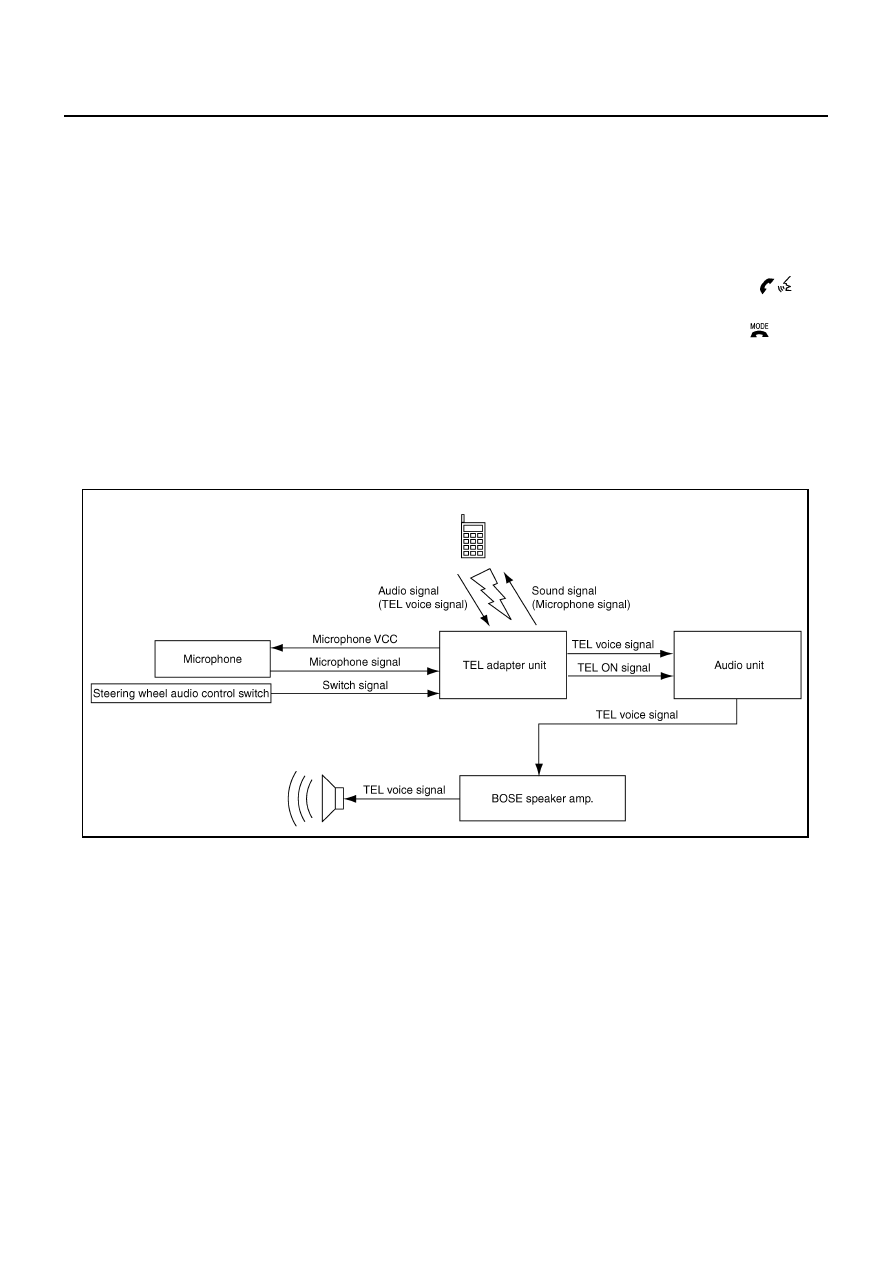

System Description

NKS002GS

HANDS-FREE PHONE SYSTEM

●

For Hands-free phone system operation information, refer to Owner's Manual.

●

TEL adapter unit has Bluetooth module. It can perform wireless hands-free telephone calls using a  cellu-
lar phone in vehicle compartment.

●

5 or less cellular phones can be registered into the TEL adapter unit.

●

Hands-free phone mode starts by transmitting switch signal to TEL adapter unit when pressing

 but-

ton.

●

Hands-free phone mode ends by transmitting switch signal to TEL adapter unit when pressing

 button.

●

When uttering to the microphone, microphone signal (audio signal) is transmitted from the microphone to
the TEL adapter unit and transmitted to the cellular phone with the Bluetooth

®

   communication.

●

Audio sound is muted when turning audio ON while hands-free phone system works.

●

Sound signal transmits to receiver's telephone through microphone unit, TEL adapter unit, and TEL
antenna when sending voice.

●

Sound signal outputs to front RH speakers through TEL antenna, TEL adapter unit, audio unit, and BOSE
speaker amp. when receiving voice.

SKIB7822E

TELEPHONE

AV-93

C

D

E

F

G

H

I

J

L

M

A

B

AV

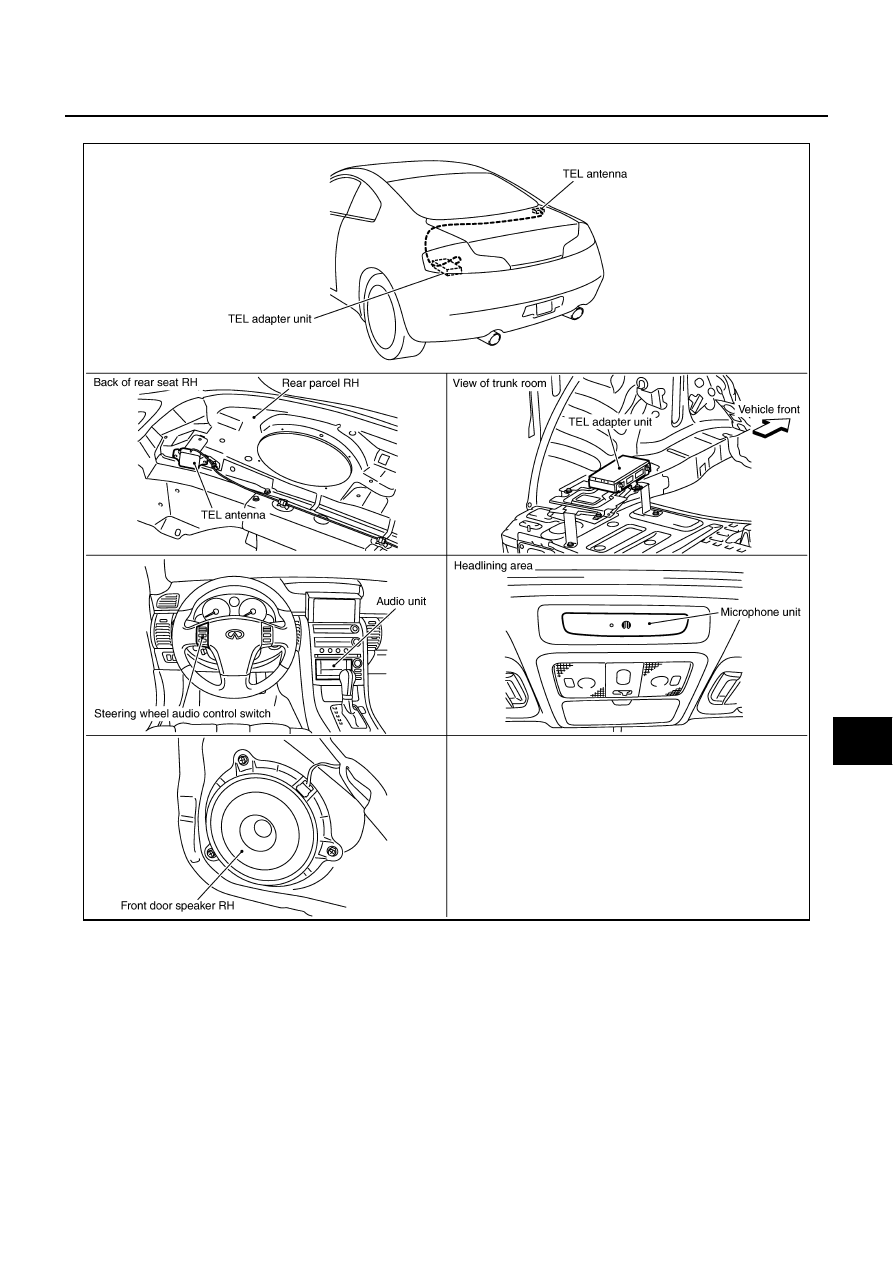

Component Parts Location

NKS002GT

SKIB7547E

AV-94

TELEPHONE

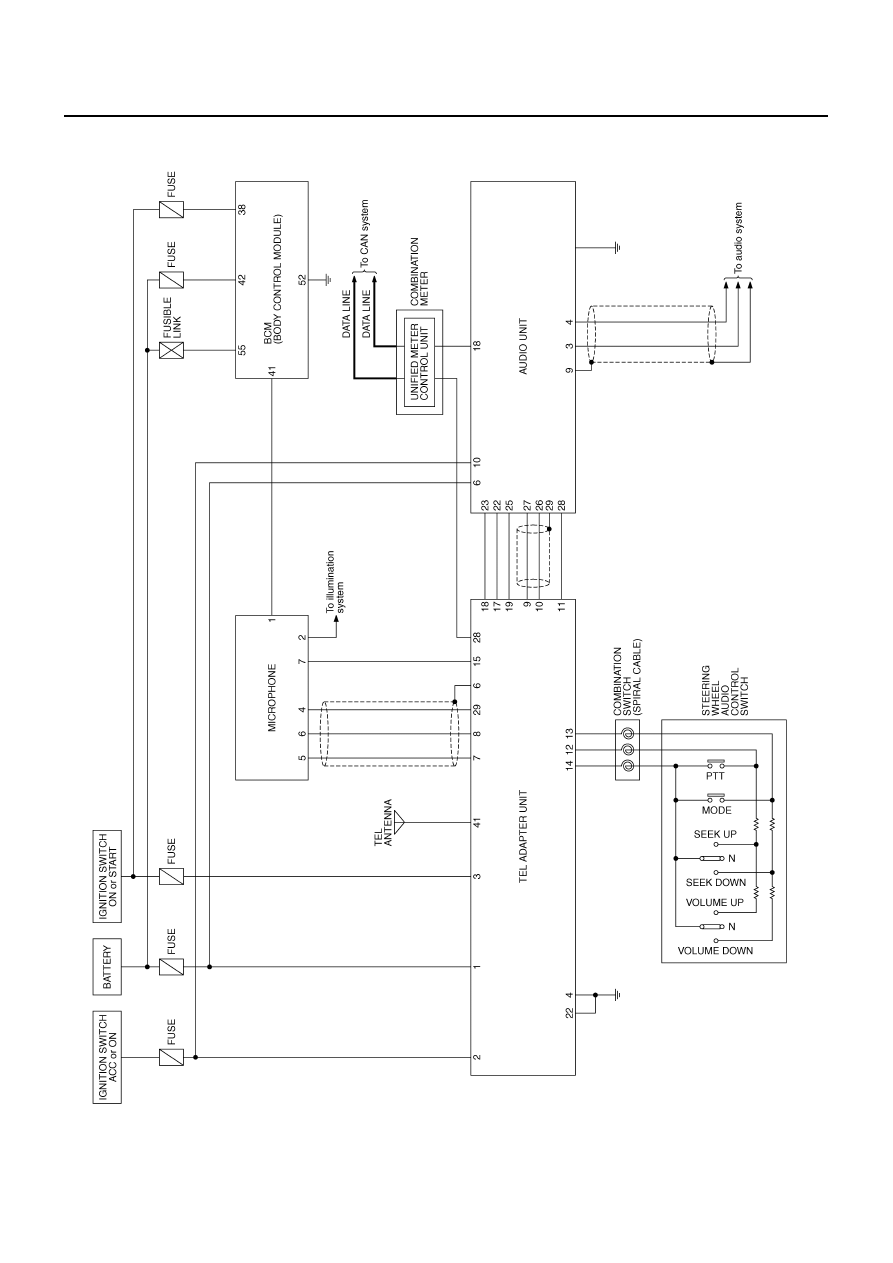

Schematic

NKS002GU

TKWM5066E
