Wiring Diagram — AT — VSSA/T

NCAT0201

TAT225

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Wiring Diagram — AT — VSSA/T

AT-121

Diagnostic Procedure

NCAT0039

1

CHECK INPUT SIGNAL (With CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.

SAT014K

3. Read out the value of “VHCL/S SE·A/T” while driving.

Check the value changes according to driving speed.

SAT614J

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

2

CHECK REVOLUTION SENSOR (With CONSULT-II)

With CONSULT-II

Start engine.

MTBL0578

Harness for short open between TCM, ECM and revolution sensor (Main harness)

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Diagnostic Procedure

AT-122

3

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-120.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

4

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

CL

MT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Diagnostic Procedure (Cont’d)

AT-123

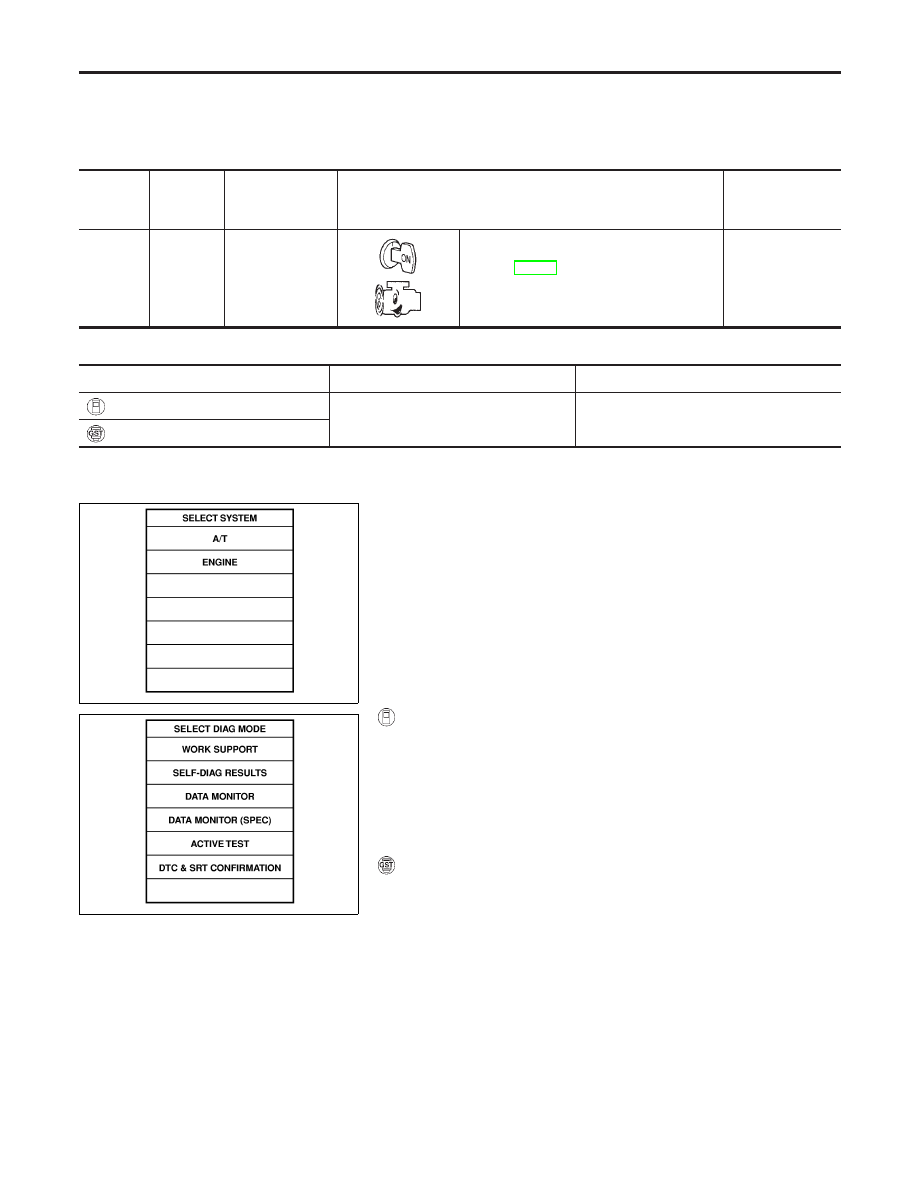

Description

NCAT0041

The engine speed signal is sent from the ECM to the TCM.

TCM TERMINALS AND REFERENCE VALUE

NCAT0041S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

39

L

Engine speed
signal

Refer to EC-134, “ECM
INSPECTION TABLE”.

—

ON BOARD DIAGNOSIS LOGIC

NCAT0041S02

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: ENGINE SPEED SIG

TCM does not receive the proper voltage
signal from ECM.

I

Harness or connectors
(The sensor circuit is open or shorted.)

: P0725

SAT014K

SEF949Y

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0041S03

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for “ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at least
10 consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.2V
Selector lever: D position (OD “ON”)

With GST

Follow the procedure “With CONSULT-II”.

DTC P0725 ENGINE SPEED SIGNAL

Description

AT-124
