Электросхемы. Габаритные огни и освещение номерного знака - Hyundai Solaris

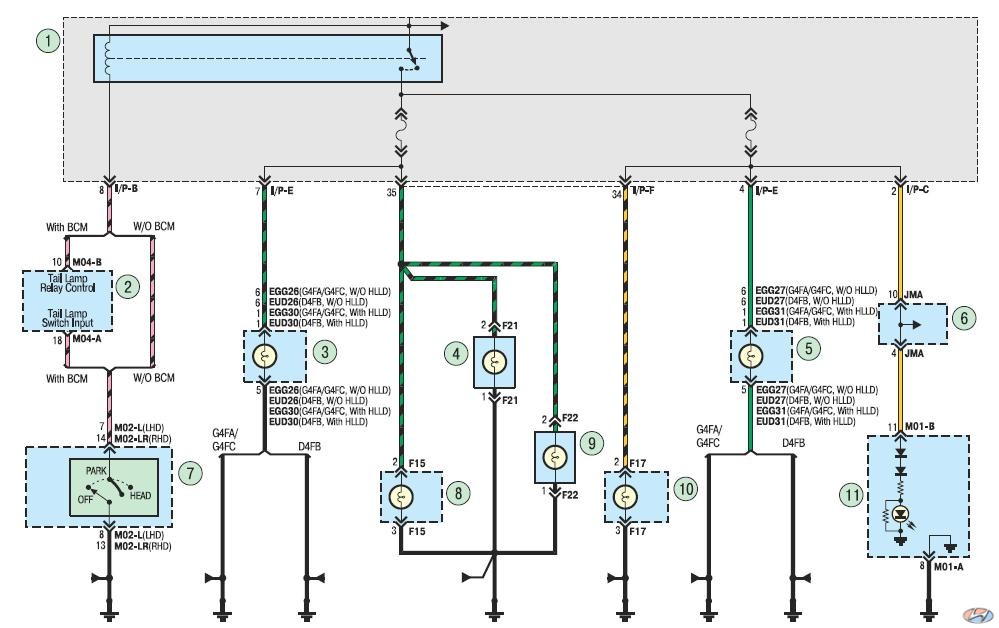

Схема 14. Габаритные огни и освещение номерного знака: 1 – монтажный блок в салоне автомобиля; 2 – модуль управления электрооборудованием кузова; 3 – лампа габаритного огня левой фары; 4 – левая лампа освещения номерного знака; 5 – лампа габаритного огня правой фары; 6 – соединительная колодка; 7 – подрулевой переключатель наружного освещения и указателей поворота; 8 – лампа габаритного огня левого заднего фонаря; 9 – правая лампа освещения номерного знака; 10 – лампа габаритного огня правого заднего фонаря; 11 – комбинация приборов.
