Электросхемы. Привод замков дверей с блоком BCM - Hyundai Solaris

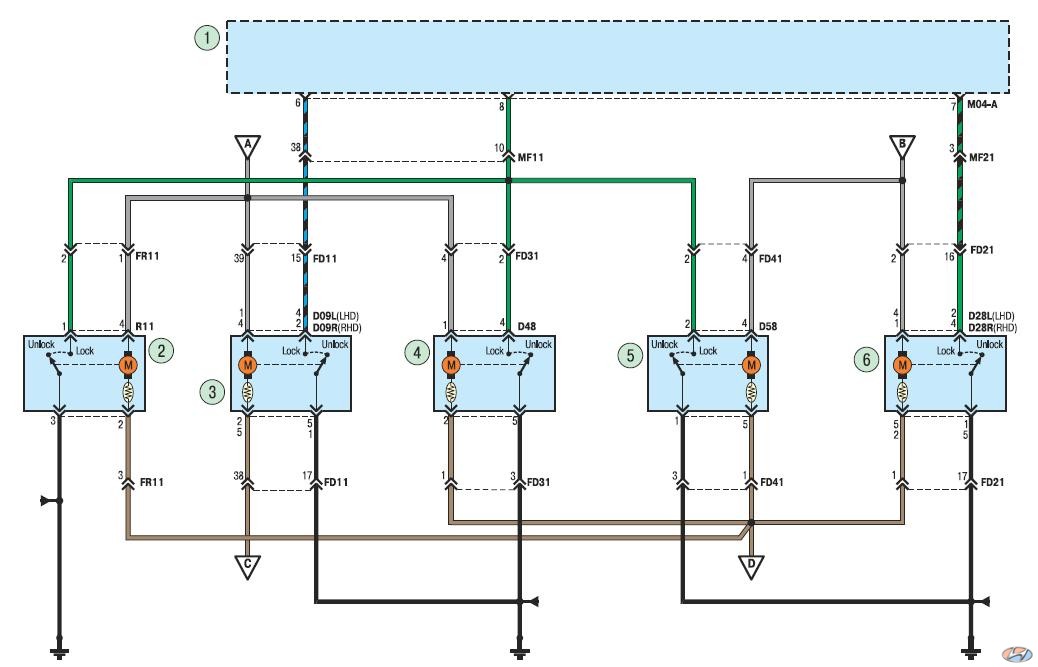

Схема 12. Привод замков дверей с блоком BCM: 1 – модуль управления электрооборудованием кузова; 2 – привод замка двери задка; 3 – привод замка двери водителя; 4 – привод замка левой задней двери; 5 – привод замка правой задней двери; 6 – привод замка двери переднего пассажира.
