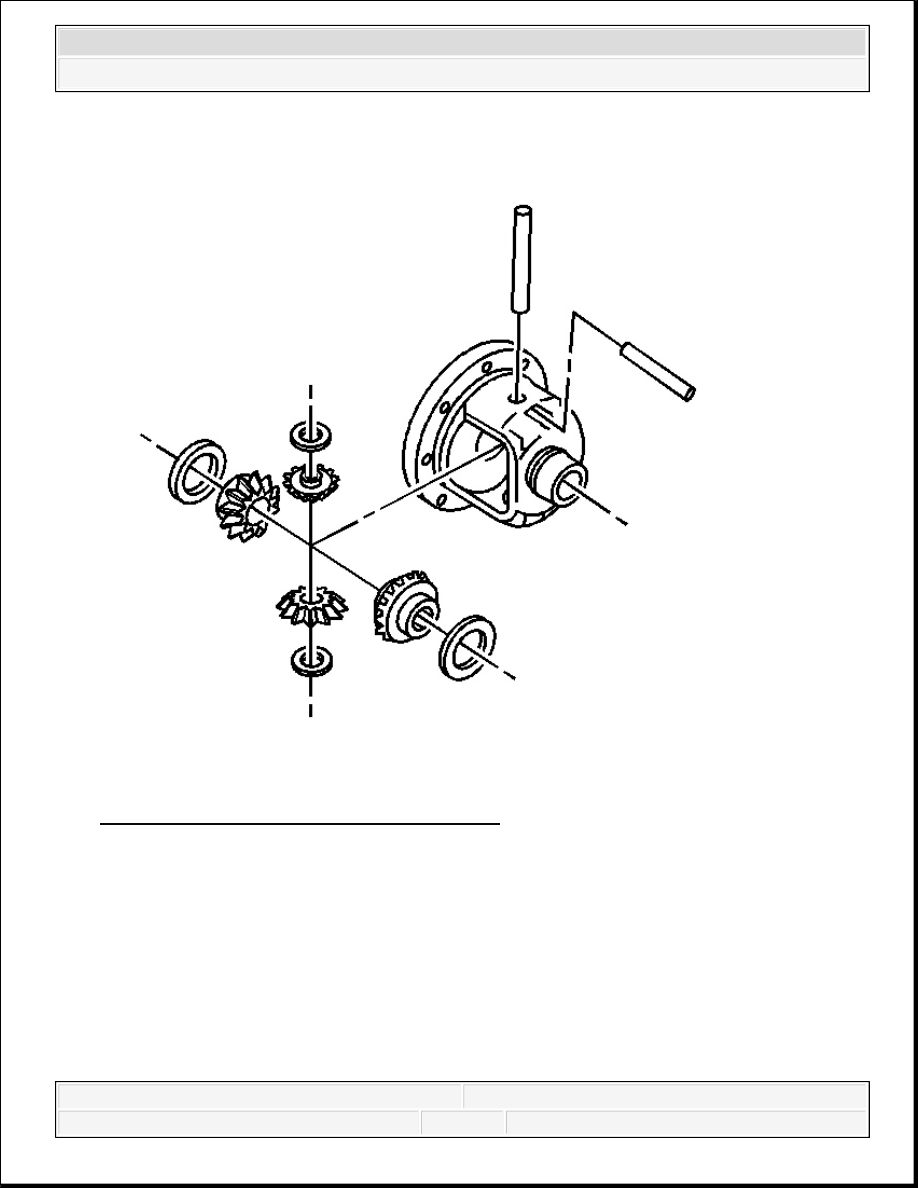

Fig. 88: Exploded View Of Differential Case
Courtesy of GENERAL MOTORS CORP.

8. Remove the differential pinion gears and the differential side gears.

1. Mark the pinion gears top and bottom and the differential side gears left and right.

2. Roll the differential pinion gears out of the case with the pinion thrust washers.

3. Remove the differential side gears and the side gear thrust washers.

DIFFERENTIAL CASE BEARINGS INSPECTION

IMPORTANT:

When replacing the worn or cracked bearings and the



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



1. Inspect the bearings for smooth rotation after oiling.

2. Inspect the bearing rollers for wear.

3. Inspect the bearing cups for the following conditions:

Wear

Cracks

Brinelling

Scoring

DIFFERENTIAL CASE AND GEARS INSPECTION

1. Inspect the following components for excessive wear and/or fit:

The pinion gear shaft

The thrust washers

The differential case for wear, cracks and scoring

The fit of the pinion gear shaft in the differential case

The fit of the differential side gears in the differential case

The fit of the side gears on the axle shafts

2. Inspect the teeth of the pinion gears and the differential side gears for the following

conditions:

Wear

Cracks

Scoring

Spalling

3. Replace any worn or poor fitting components as necessary.

PINION AND RING GEAR INSPECTION

1. The ring and pinion gears are matched sets and must be replaced any time a replacement of

either is necessary.

cups, replace the bearings in sets.

The low mileage bearings may have very small
scratches and pits on the rollers and the bearing cups
from the initial preload.

Do not replace a bearing for this reason.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



2. Inspect the pinion and the ring gear teeth for the following conditions:

Cracking

Chipping

Scoring

Excessive wear

3. Inspect the pinion gear splines for wear.

4. Inspect the pinion flange splines for wear.

5. Inspect the fit of the pinion flange on the pinion gear.

6. Inspect the sealing surface of the pinion flange for nicks, burrs or rough tool marks which

will damage the inside diameter of the pinion seal and result in an oil leak.

7. Inspect all of the parts for wear and replace as necessary.

THRUST WASHERS, SHIMS AND ADJUSTER SLEEVES INSPECTION

1. Inspect the shims and the thrust washers for cracks and chips.

The damaged shims should be replaced with an equally sized service shim.

2. Inspect the adjuster sleeves for damaged threads. Replace if required.

DIFFERENTIAL CASE ASSEMBLY ASSEMBLE

Tools Required

J 8092 Universal Driver Handle - 3/4 in - 10. See Special Tools.

J 25299 Side Bearing Installer. See Special Tools.

Assembly Procedure

1. Lubricate the pinion and side gears using axle lubricant. Use the proper fluid. Refer to

Fluid and Lubricant Recommendations .



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



Fig. 89: Exploded View Of Differential Case
Courtesy of GENERAL MOTORS CORP.

2. Install the differential side gear thrust washers to the differential side gears.

3. Install the differential side gears and thrust washers into the differential case.

If the same differential side gears and the thrust washers are being used, install the side gears
and the thrust washers to their original locations.

4. Install the differential pinion gears and thrust washers by performing the following steps:

1. Position one pinion gear between the differential side gears.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3
