Hummer H3. Manual - part 965

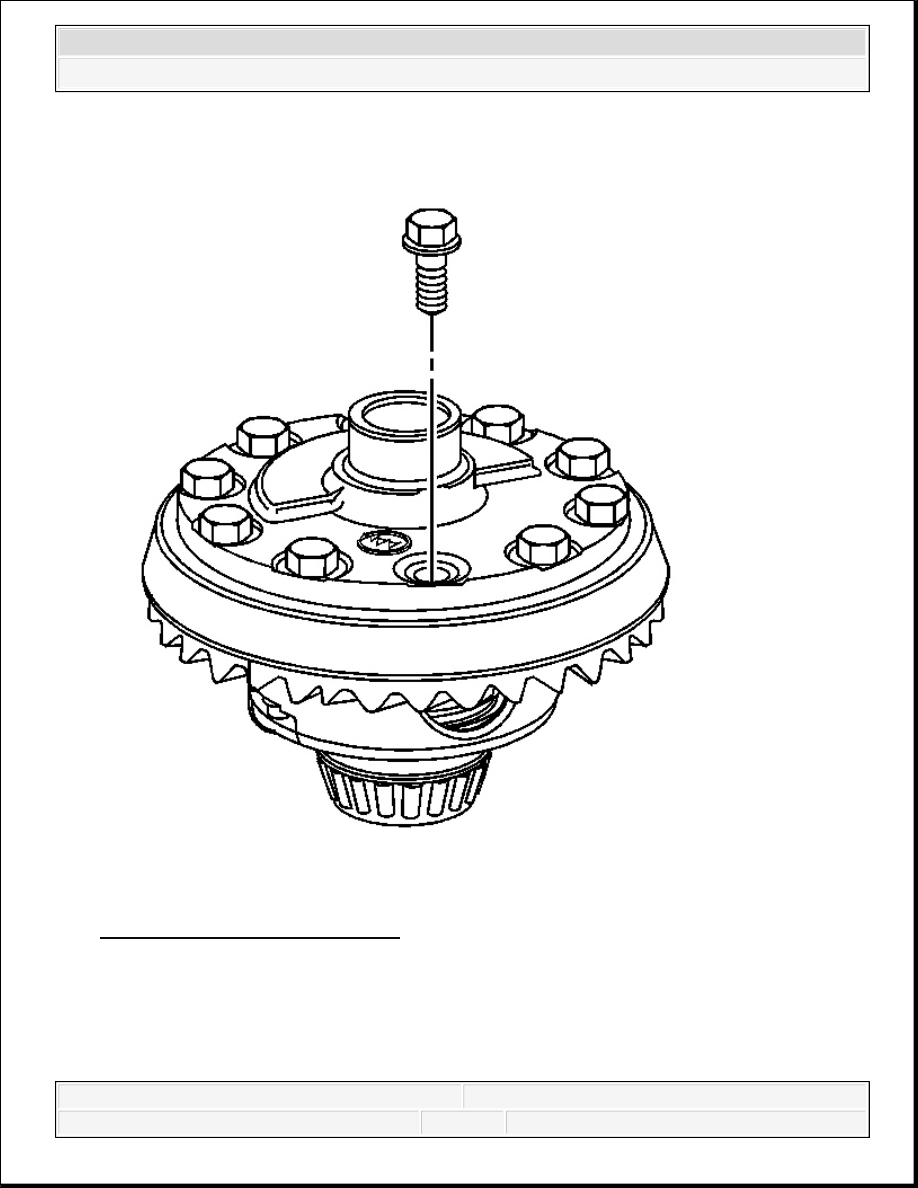

Fig. 84: View Of Ring Gear Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove the ring gear bolts.

IMPORTANT: The ring gear bolts have left-handed threads.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3

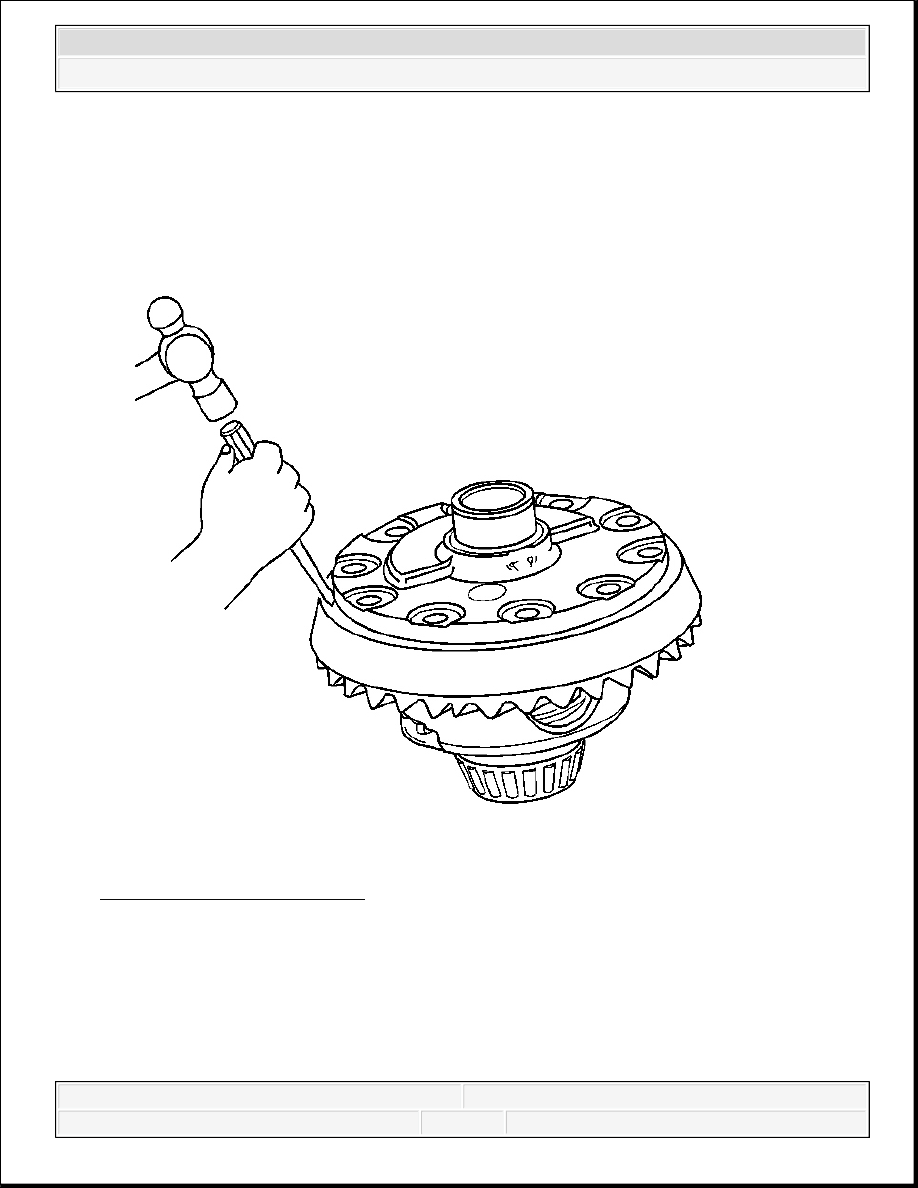

Fig. 85: Removing Ring Gear
Courtesy of GENERAL MOTORS CORP.

5. Remove the ring gear from the differential case.

Drive the ring gear off with a brass drift, if necessary.

NOTE:

Do not pry the ring gear from the differential case. Prying the
ring gear from the differential case may cause damage to the
ring gear and/or the differential case.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3

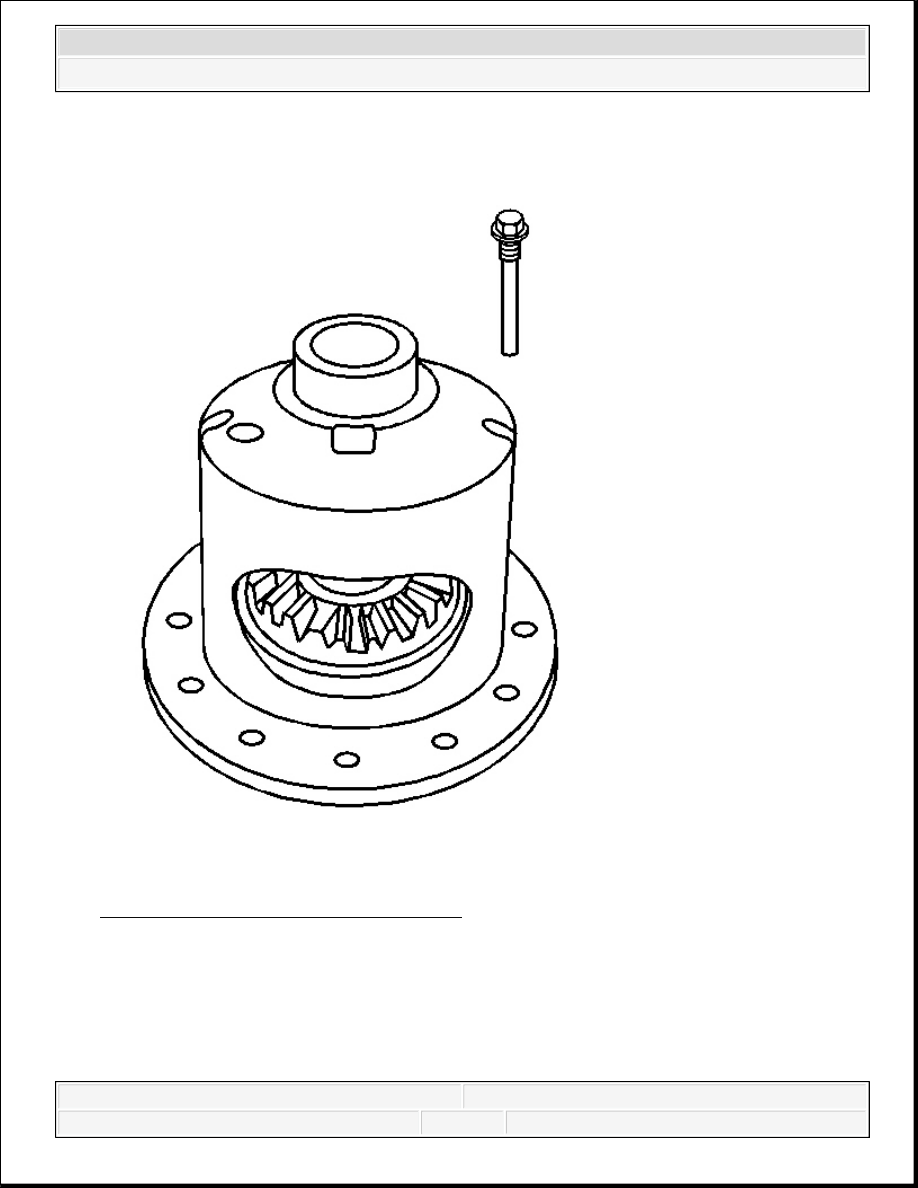

Fig. 86: View Of Pinion Shaft Lock Bolt
Courtesy of GENERAL MOTORS CORP.

6. Remove the pinion shaft lock bolt.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3

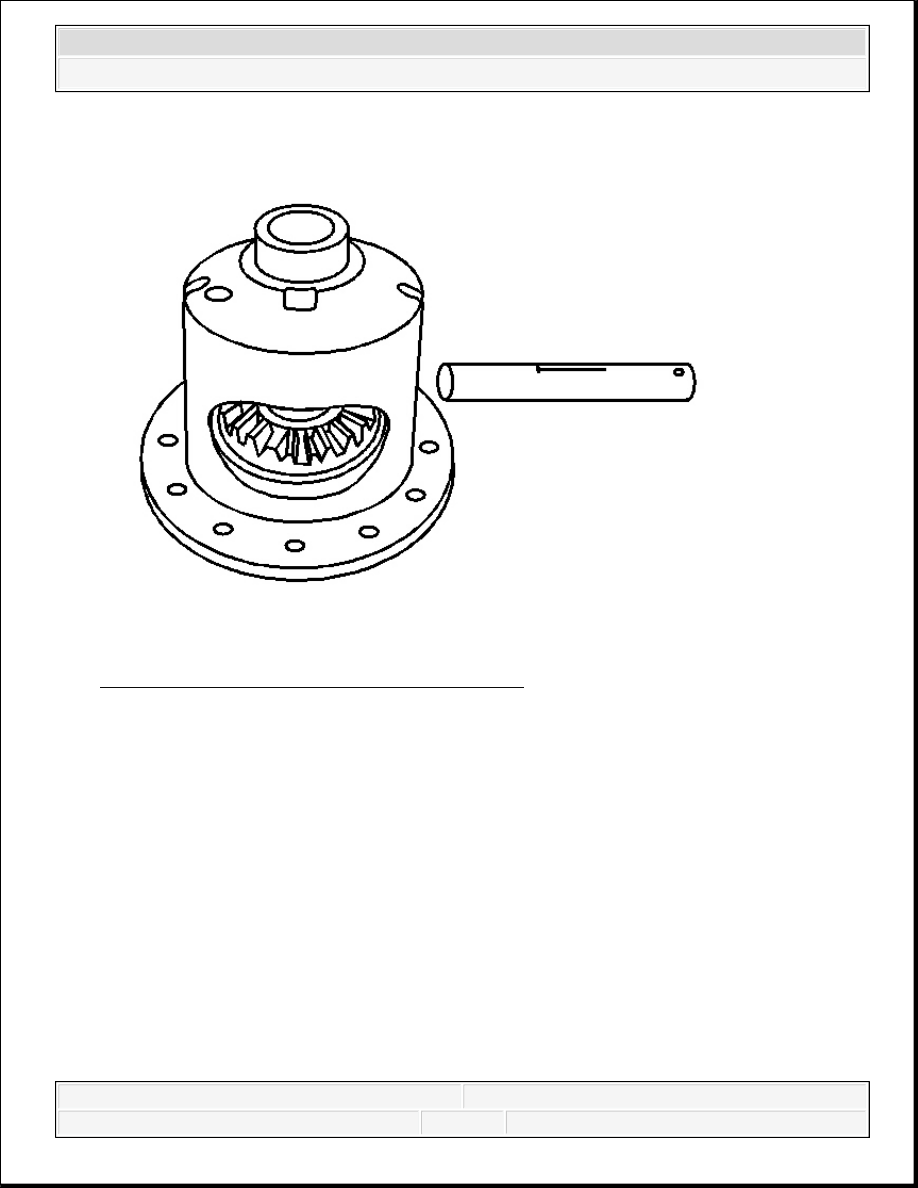

Fig. 87: View Of Differential And Pinion Shaft
Courtesy of GENERAL MOTORS CORP.

7. Remove the pinion shaft.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3
