Hummer H3. Manual - part 948

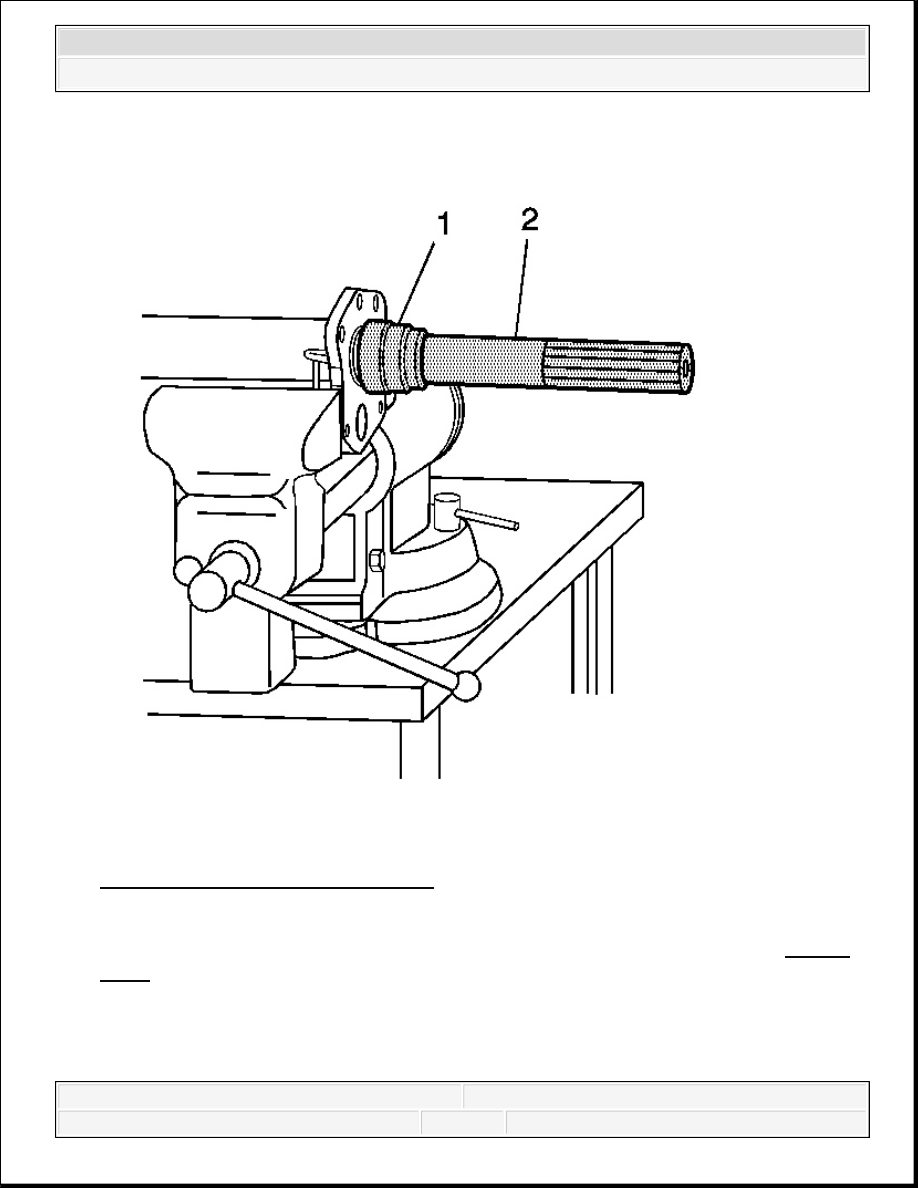

Fig. 26: Identifying J 45233 & J 8092
Courtesy of GENERAL MOTORS CORP.

1. Using the J 45232 (1) and the J 8092 (2), install the inner drive shaft bearing. See Special

Tools.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



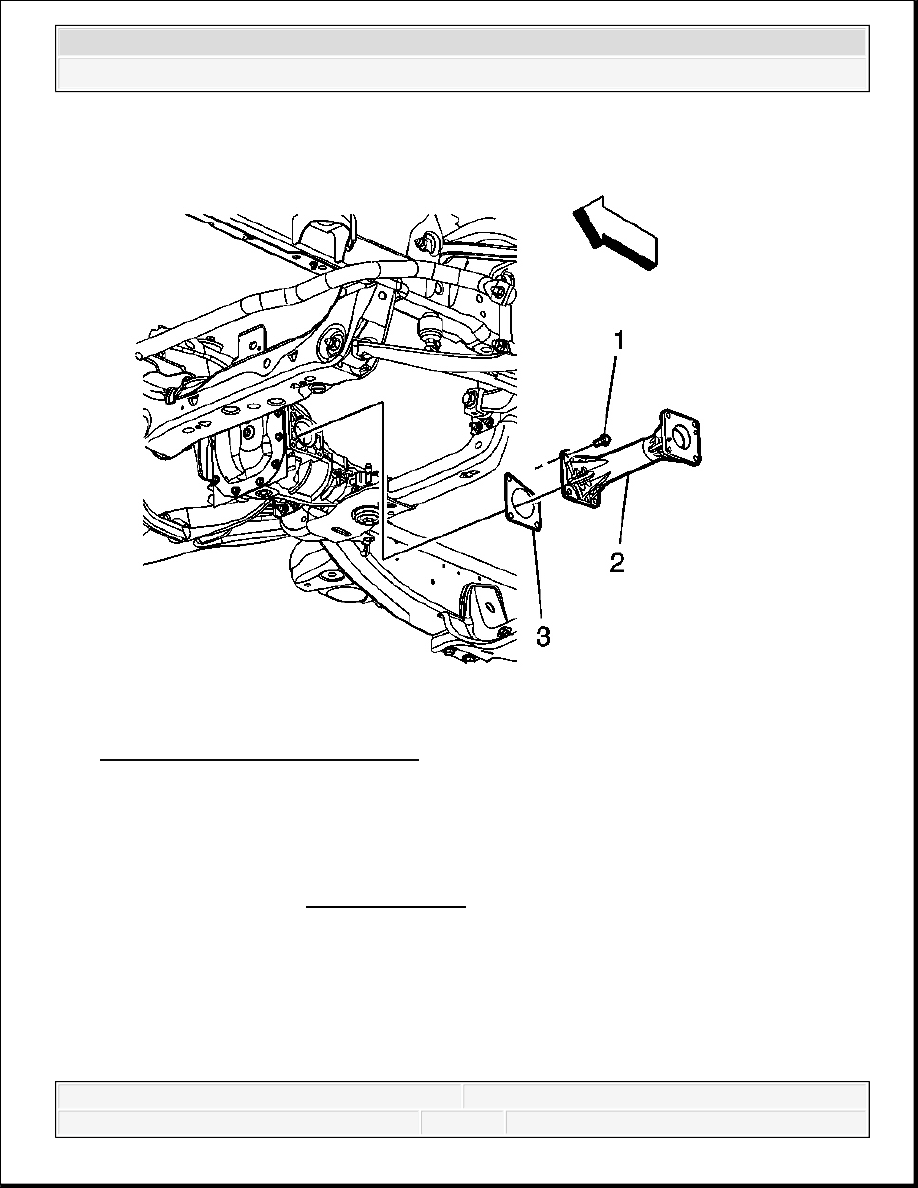

Fig. 27: View Of Coupling Housing
Courtesy of GENERAL MOTORS CORP.

2. Apply a small amount of clean grease on the housing gasket to hold it in place (3).

3. Install the intermediate housing (2).

NOTE:

Refer to Fastener Notice .

IMPORTANT: Perform the following:

Clean the thread lockinig material from the bolts.

Apply new thread locking material to the bolts (DRI-LOC
204 Red, GM P/N 12345493.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



4. Install the retaining bolts.

Tighten: Tighten the retaining bolts to 68 N.m (50 lb ft).

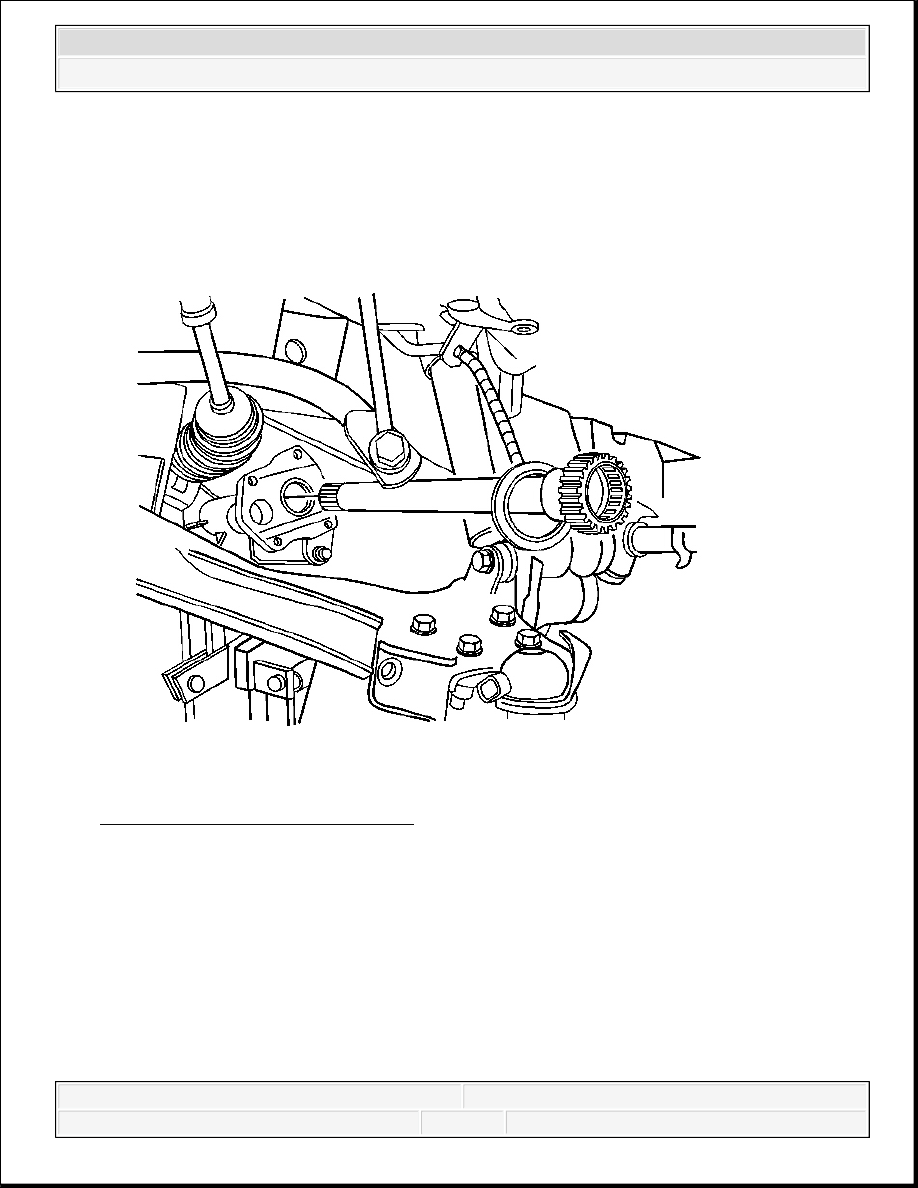

Fig. 28: View Of Inner Drive Shaft
Courtesy of GENERAL MOTORS CORP.

5. Install the intermediate shaft.

6. Apply a small amount of grease to the housing gasket (4) to hold it in place.

7. Install the coupler (3).

8. Position the coupler housing on the intermediate housing (2).

9. Install the retaining bolts (1).

Tighten: Tighten the retaining bolts to 60 N.m (44 lb ft).



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



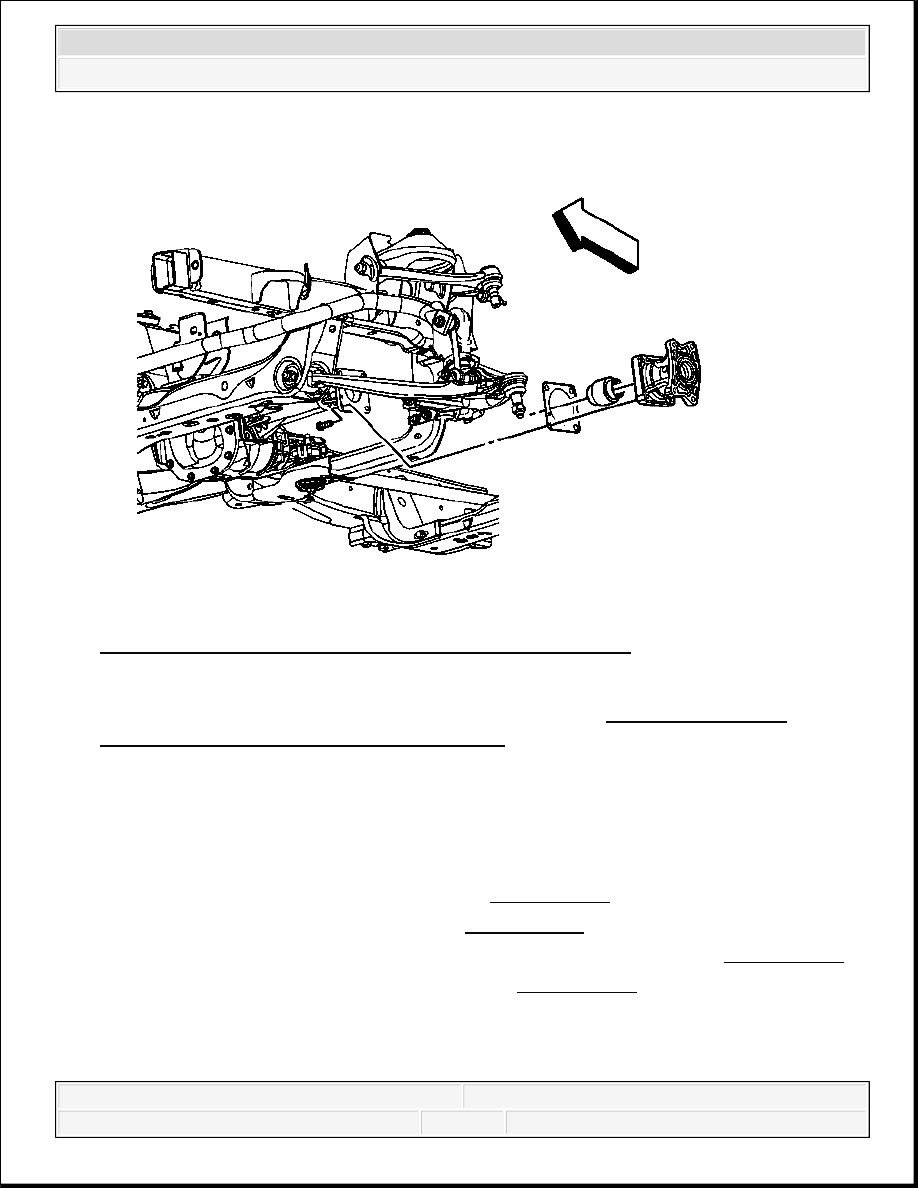

Fig. 29: Identifying Differential Carrier Mounting Bracket
Courtesy of GENERAL MOTORS CORP.

10. Install the left differential carrier mounting bracket. Refer to Differential Carrier

Assembly Bushing and Bracket Replacement.

11. Lower the vehicle.

FRONT DRIVE AXLE CLUTCH SHAFT BEARING REPLACEMENT

Tools Required

J 29369-1 Bushing and Bearing Remover. See Special Tools.

J 2619-01 Slide Hammer and Adapter. See Special Tools.

J 45233 Differential Bearing Adjuster Needle Bearing Replacer - RH. See Special Tools.

J 8092 Universal Driver Handle - 3/4 in - 10. See Special Tools.

Removal Procedure
