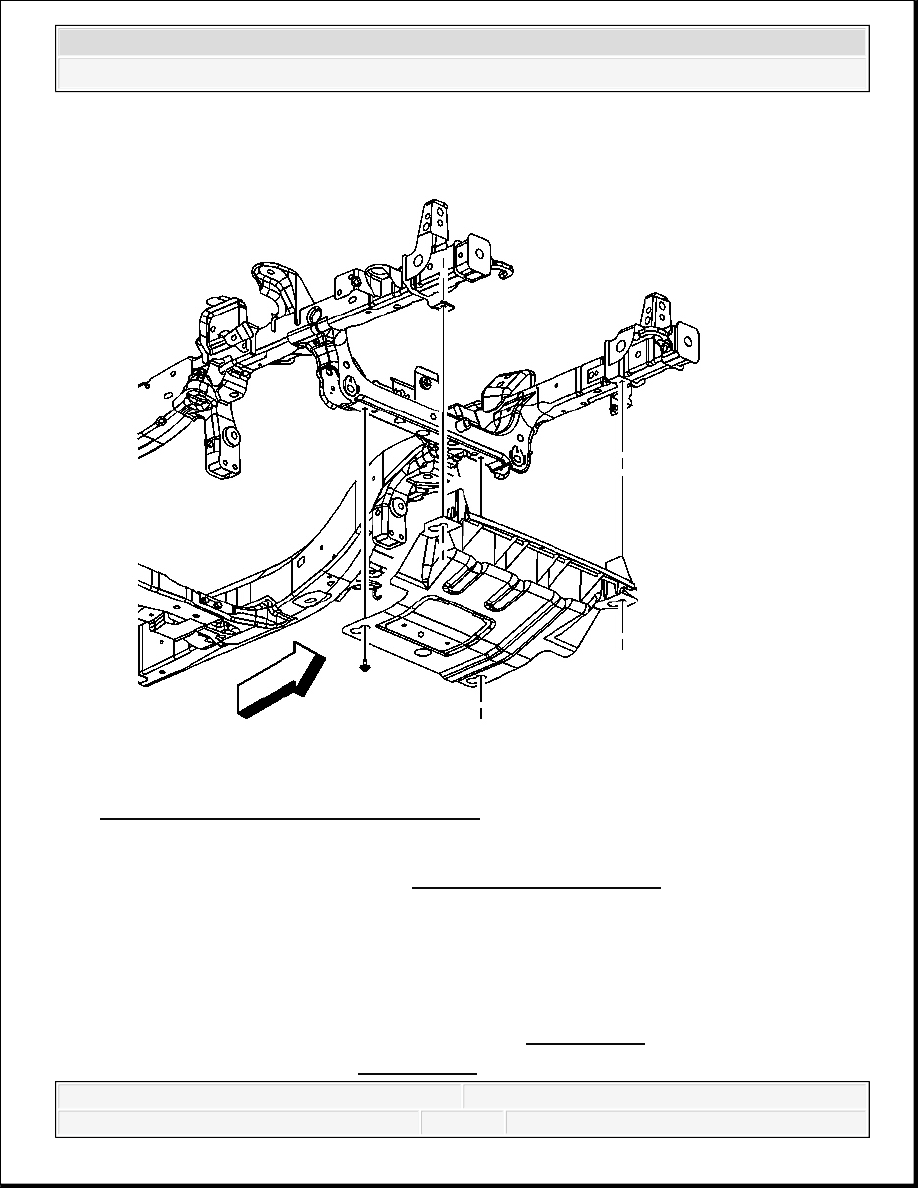

Fig. 22: View Of Engine Protection Shield
Courtesy of GENERAL MOTORS CORP.

5. Install the EPS, if equipped. Refer to Engine Shield Replacement .

6. Lower the vehicle.

FRONT DRIVE AXLE INNER SHAFT AND INNER SHAFT HOUSING REPLACEMENT

Tools Required

J 8092 Universal Driver Handle 3/4 Inch - 10. See Special Tools.

J 2619-01 Slide Hammer. See Special Tools.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



J 29369-1 Bearing Remover. See Special Tools.

J 45232 Differential Bearing Adjuster Needle Bearing Installer - RH. See Special Tools.

Removal Procedure

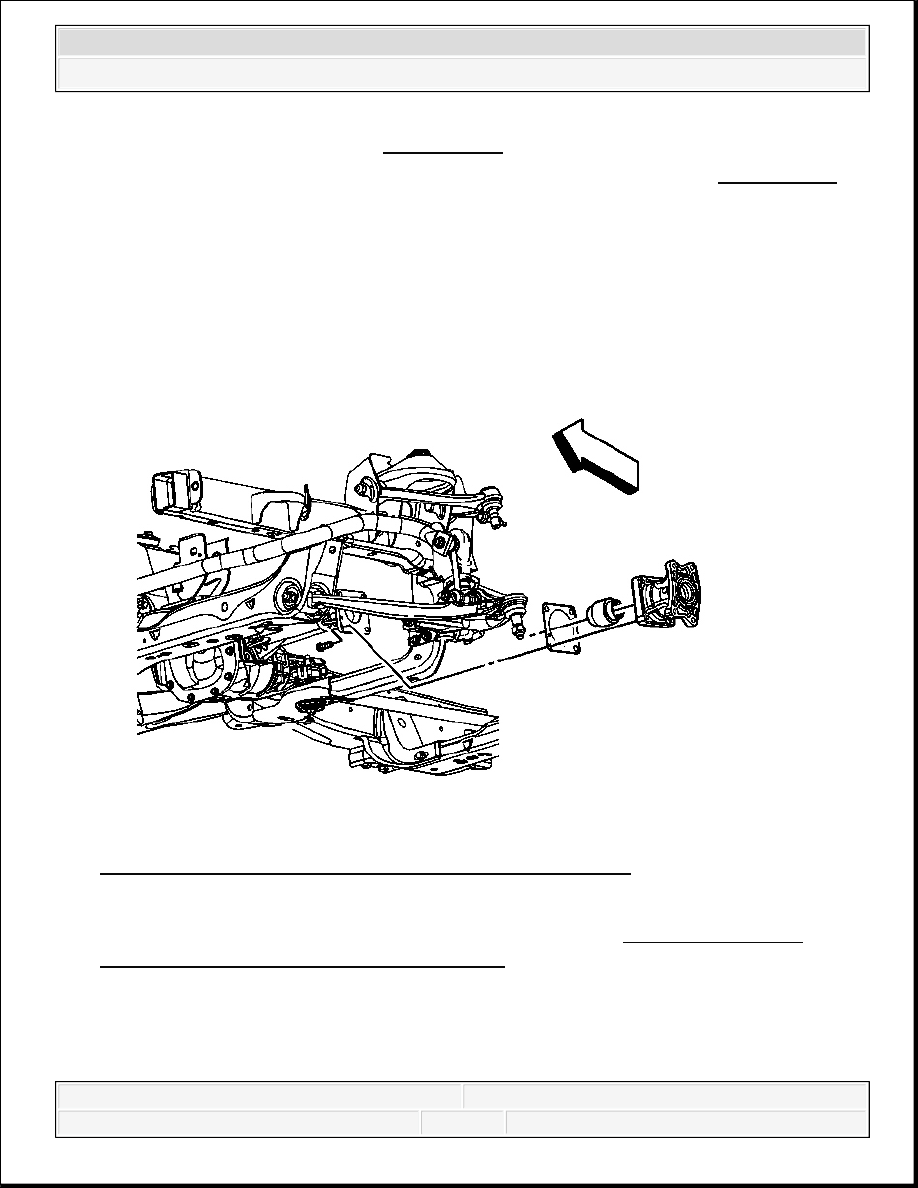

Fig. 23: Identifying Differential Carrier Mounting Bracket
Courtesy of GENERAL MOTORS CORP.

1. Remove the left differential carrier mounting bracket. Refer to Differential Carrier

Assembly Bushing and Bracket Replacement.

2. Remove the retaining bolts (1) from the disconnect housing.

3. Remove the coupling housing (2).

4. Remove the coupler (3).

IMPORTANT: When servicing the inner drive shaft housing, the inner drive

shaft bearing must be replaced. The bearing IS NOT serviced with
the inner drive shaft housing.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



5. Remove the gasket (4).

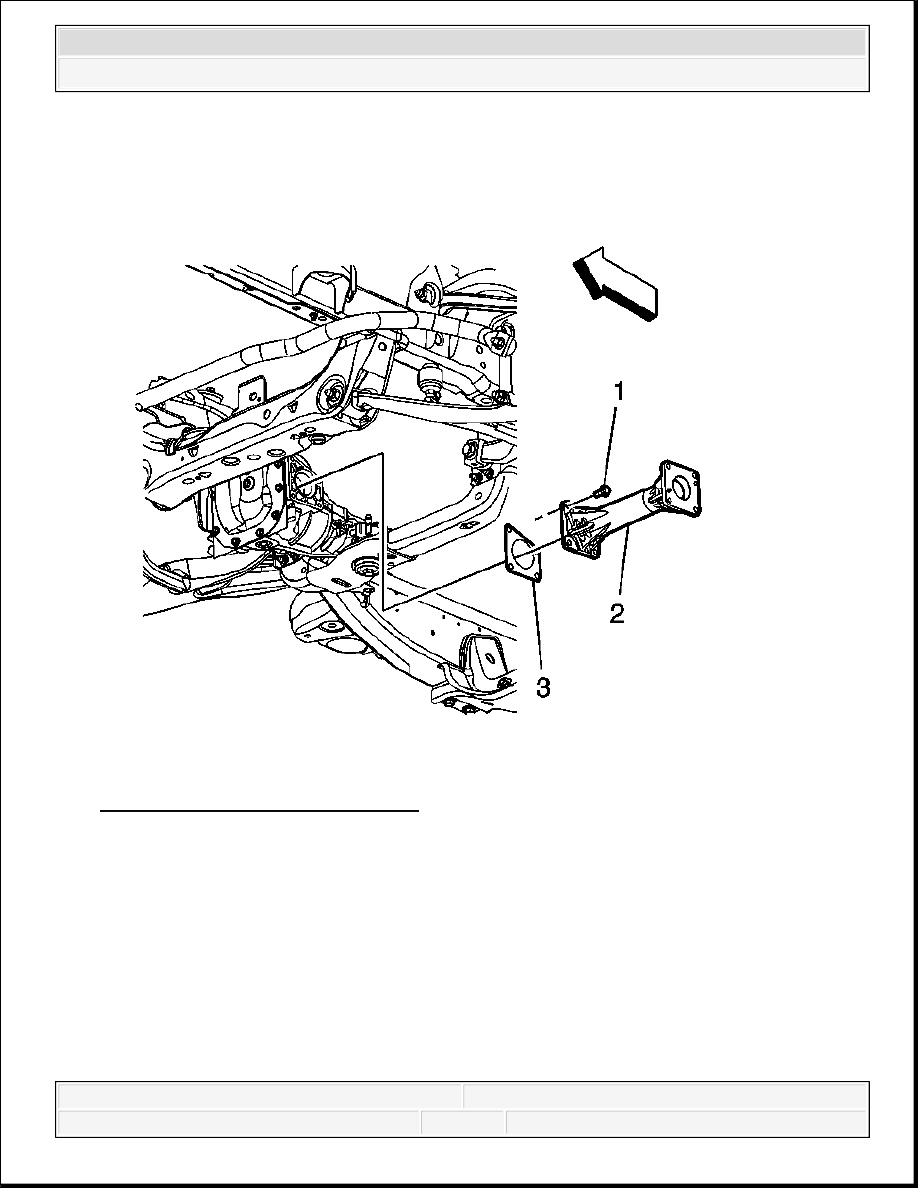

Fig. 24: View Of Coupling Housing
Courtesy of GENERAL MOTORS CORP.

6. Remove the intermediate housing retaining bolts (1).

7. Remove the intermediate housing (2).

8. Remove the intermediate housing gasket (3).

9. Install the intermediate shaft housing in a suitable clamping device.



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



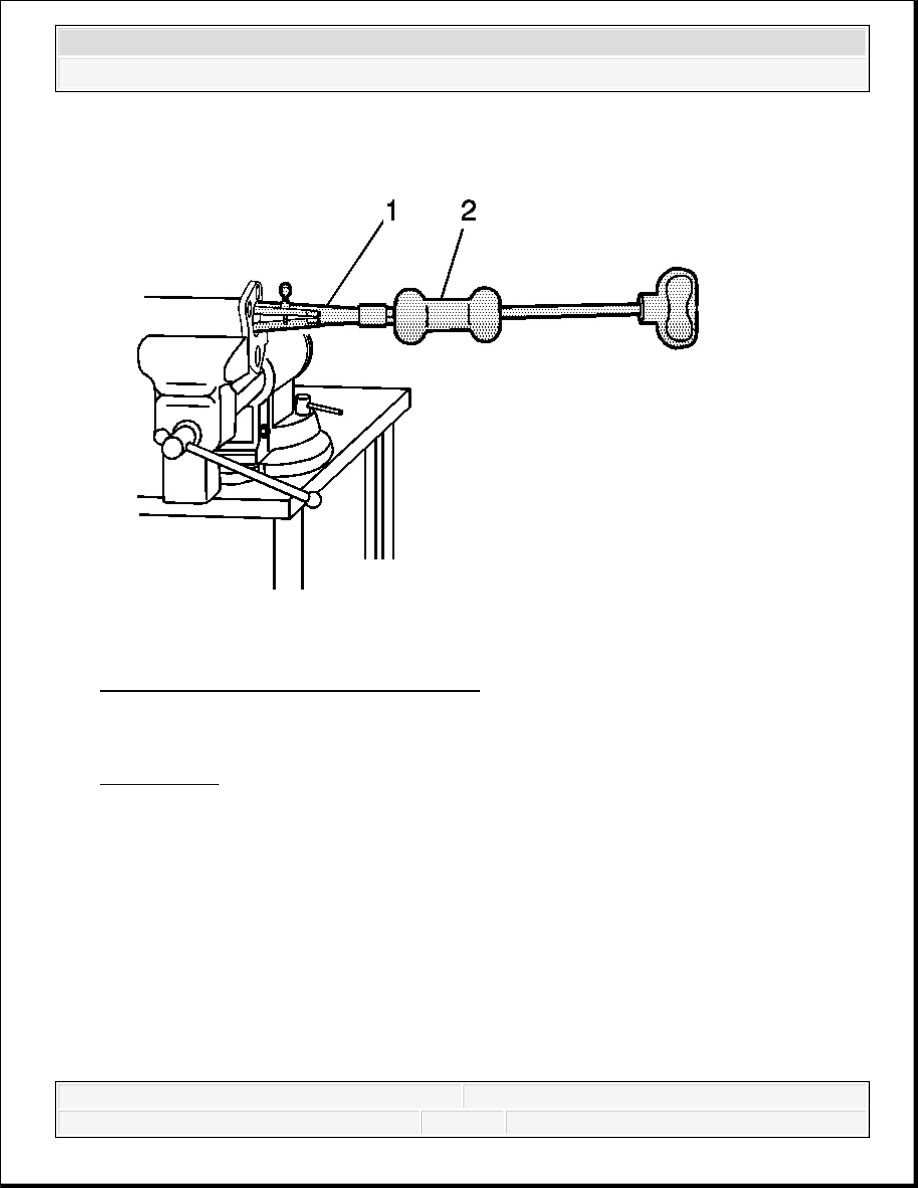

Fig. 25: Identifying J 29369-1 & J 2619-01
Courtesy of GENERAL MOTORS CORP.

10. Using the J 29369-1 (1) and the J 2619-01 (2), remove the inner drive shaft bearing. See

Special Tools.

Installation Procedure
